مشکل: تعمیر برد تغذیه سوئیچینگ آیفون

mehdi289

کاربر
2014-03-25
12
55
سلام نه قربان اهم متر که تو حالت تست دیود هست وقتی که عدد رو میده کنارش یه V میزنه منم ولت خوندم.
به گفته دوستمون NICHICON تست کردم.
آی سی خارجه و هیچ چیزی بهش وصل نیست


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام نه قربان اهم متر که تو حالت تست دیود هست وقتی که عدد رو میده کنارش یه V میزنه منم ولت خوندم.
به گفته دوستمون NICHICON تست کردم.
آی سی خارجه و هیچ چیزی بهش وصل نیست

سلام
نفهمیدم وقتی اهم متر که تو حالت تست دیود هست وقتی که عدد رو میده کنارش یه V میزنه منم ولت خوندم.یعنی چی ؟

چطور ممکنه در حالت اهم متر ولت بخونی

به هر تقدیر اگر آی سی بیرونه و دیود و 220 کیلو سالمه و جای پایه مربوطه ولتاژی نداره دراینصورت خازن 47 میکرو خرابه
ولی بازم تصور میکنم 220 کیلو سالم نیست و بدرستی تست نکردید
درهرصورت بدون آی سی ، باید پایه متصل به 220 کیلو ولتاژ داشته باشی و اگه نداری یکی از قطعاتی که عرض کردم سوخته
اگه 220 کیلو نداری از 100 تا 270 کیلو مانعی نداره و با رطوبت هم قابل تسته که انجام نمیدی !

چرا از تست های ساده خوشت نمیاد و انجام نمیدی ؟

اصولا تست هایی که ساده تر و بدون لحیمکاری انجام میشه باید در اولویت قرار بگیره
ولی بعد از چند پست و تکرار مکررات هنوز انجام ندادی و عن قریب همه قطعات را خارج میکنی

سپاس

آخرین ویرایش:

mehdi289

کاربر
2014-03-25
12
55
سلام
این عکسی که گذاشتم صفحه مولتی متر هست وقتی که تو حالت تست دیوده و یک دیود رو داره تست میکنه پایین سمت راست یه V نوشته گفتم شاید این V یعنی عددی که نوشته ولته یعنی 0.45 ولت .. نه اینکه من دارم کمیت ولت رو می خونم . آی سی بیرون از مدار که ولتی بهش نمیرسه. حالا اگه اشتباه میگم بگید اشکالم رو برطرف کنم.
خیلی دوست دارم روش های ساده و جدید رو یاد بگیرم و مورد مرطوب کردن مقاومت برام جالب و جدید ولی مقاومت 220 کیلو به صورت ایستاده روی برد نصب شده و نتونستم اون پایه ای که سمت برد هست رو خیس کنم برای همین نتونستم با خیس کردن تست کنم.
الان بدون آی سی ولتاژی حدود 50 ولت دو سر خازن 47 افتاده . فکر کنم یعنی خازن 47 و مقاومت 220 سالم هستن و مشکل از همون آی سی باشه. الان که باز رفتیم تو تعطیلی بگردم ببینم می تونم از تو برد های پاور یا جایی دیگه یه آی سی شبیه اون پیدا کنم.
یه سوال بی ربط .. چرا من هنوز نمی تونم عکس ضمیمه کنم؟
upload7.ir/imgs/2014-03/47173319957047703316.jpg


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,310
ایران
با سلام

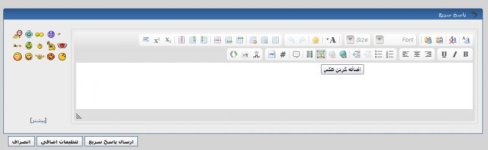

از گزینه های زیر گزینه اضافه کردن عکس را انتخاب میکنی

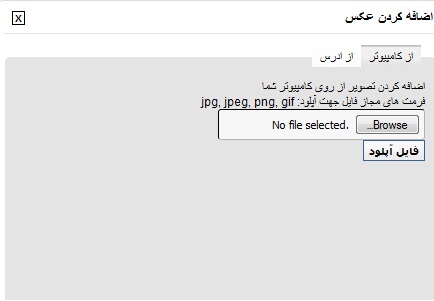

سپس از منوی پنجره زیر از کامپیوتر را انتخاب کرده و بعد دگمه browse را زده پنجره جدید از کامپیوتر شما آدرس عکس مور نظر را انتخاب میکنید وقتی فایل شما در داخل browse قرار گرفت سپس فایل آپلود را میزنی و فایل شما در محل مربوطه قرار میگیرد البته بسته به سرعت ممکن است کمی زمان ببرد



غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام
این عکسی که گذاشتم صفحه مولتی متر هست وقتی که تو حالت تست دیوده و یک دیود رو داره تست میکنه پایین سمت راست یه V نوشته گفتم شاید این V یعنی عددی که نوشته ولته یعنی 0.45 ولت .. نه اینکه من دارم کمیت ولت رو می خونم . آی سی بیرون از مدار که ولتی بهش نمیرسه. حالا اگه اشتباه میگم بگید اشکالم رو برطرف کنم.
خیلی دوست دارم روش های ساده و جدید رو یاد بگیرم و مورد مرطوب کردن مقاومت برام جالب و جدید ولی مقاومت 220 کیلو به صورت ایستاده روی برد نصب شده و نتونستم اون پایه ای که سمت برد هست رو خیس کنم برای همین نتونستم با خیس کردن تست کنم.
الان بدون آی سی ولتاژی حدود 50 ولت دو سر خازن 47 افتاده . فکر کنم یعنی خازن 47 و مقاومت 220 سالم هستن و مشکل از همون آی سی باشه. الان که باز رفتیم تو تعطیلی بگردم ببینم می تونم از تو برد های پاور یا جایی دیگه یه آی سی شبیه اون پیدا کنم.
یه سوال بی ربط .. چرا من هنوز نمی تونم عکس ضمیمه کنم؟
upload7.ir/imgs/2014-03/47173319957047703316.jpg

سلام
دوست خوبم
مقاومت نشسته و خوابیده فرقی نداره پنبه را مرطوب میکنی و یک خط از این پایه به اون پایه میکشی و دستگاه را روشن میکنی اگه مقاومت طاق باز هم باشه مانعی نداره ولی دیگه نیاز نیست

گزارش و مقادیر نقشه شما اشکال داشته و آشنایی کافی از اصطلاحات فنی و تعمیرات نداری و محاله از بدو امر تا الان ولتاژ 2 ولت دو سر سیم پیچی که در نقشه مشخص کردی بوده باشه
و معلوم نیست در نقشه چه چیزی را بعنوان ولتاژ 2 ولت دوسر سیم پیچ تغذیه آی سی اعلام کردی

لذا گزارشات متناقض شما موجب گمراهی شده

و با توجه به گزارش اخیر و ولتاژ فوق الذکر ( البته اگه ایندفعه درست باشه ) ، نیاز به تست 220 کیلو و هیچ قطعه دیگری نیست

آی سی سوخته عوضش کن درست میشه


اشکالی نداره اوایل فعالیتم منم مثل شما بودم
جهت اندازه گیری اهم و ولتاژ نباید از حالت تست دیود استفاده کنی
جهت تهیه آی سی هم اگه به توصیه استاد اسدی NICHICON توجه میکردی نیاز به جستجوی پیچیده نداری همانطور که فرمودند آی سی 5l0365 را تهیه کن

درخصوص آپلود اگه با اجرای توصیه استاد رضا بازم موفق نشدی در بخش مربوطه به مسئولین محترم مربوطه از طریق پست اطلاع بده درست میشه

سپاس

آخرین ویرایش:

kharad

VIP+ افتخاری
کاربر
2009-03-04
639
3,954
سلام
نفهمیدم وقتی اهم متر که تو حالت تست دیود هست وقتی که عدد رو میده کنارش یه V میزنه منم ولت خوندم.یعنی چی ؟

چطور ممکنه در حالت اهم متر ولت بخونی

به هر تقدیر اگر آی سی بیرونه و دیود و 220 کیلو سالمه و جای پایه مربوطه ولتاژی نداره دراینصورت خازن 47 میکرو خرابه
ولی بازم تصور میکنم 220 کیلو سالم نیست و بدرستی تست نکردید
درهرصورت بدون آی سی ، باید پایه متصل به 220 کیلو ولتاژ داشته باشی و اگه نداری یکی از قطعاتی که عرض کردم سوخته
اگه 220 کیلو نداری از 100 تا 270 کیلو مانعی نداره و با رطوبت هم قابل تسته که انجام نمیدی !

چرا از تست های ساده خوشت نمیاد و انجام نمیدی ؟

اصولا تست هایی که ساده تر و بدون لحیمکاری انجام میشه باید در اولویت قرار بگیره
ولی بعد از چند پست و تکرار مکررات هنوز انجام ندادی و عن قریب همه قطعات را خارج میکنی

سپاس

درود
تست های ساده قطعات که توسط استاد غزال ارائه می شود بسیار جالب و نایاب است
و یا یکی من در هیچ جایی ندیده ام .
خیلی دوست داشتم همه آن هایی که استادانه توضیح می دهند بصورت تصویری ببینم.
از جمله همین تست رطوبت
خدمات و راهنمایی ارزشمند این بزرگوار ستودنی است
امیدوارم در هر جایی از این سرزمین زندگی می کنند موفق و موید
و از نعمت سلامتی برخوردار باشند.

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
درود
تست های ساده قطعات که توسط استاد غزال ارائه می شود بسیار جالب و نایاب است
و یا یکی من در هیچ جایی ندیده ام .
خیلی دوست داشتم همه آن هایی که استادانه توضیح می دهند بصورت تصویری ببینم.
از جمله همین تست رطوبت
خدمات و راهنمایی ارزشمند این بزرگوار ستودنی است
امیدوارم در هر جایی از این سرزمین زندگی می کنند موفق و موید
و از نعمت سلامتی برخوردار باشند.

سلام
بابت لطف بیدریغ و نگاه پر مهر شما بسیار سپاسگزارم

اتفاقا فیلم کوتاهی در این خصوص هم در بخش تست قطعات داخل مدار تقدیم کرده ام
اینجا در پست 18
http://www.irantk.ir/irantk36058/#post241146

سپاس

آخرین ویرایش:

mehdi289

کاربر
2014-03-25
12
55
سلام
دوست خوبم
مقاومت نشسته و خوابیده فرقی نداره پنبه را مرطوب میکنی و یک خط از این پایه به اون پایه میکشی و دستگاه را روشن میکنی اگه مقاومت طاق باز هم باشه مانعی نداره ولی دیگه نیاز نیست

گزارش و مقادیر نقشه شما اشکال داشته و آشنایی کافی از اصطلاحات فنی و تعمیرات نداری و محاله از بدو امر تا الان ولتاژ 2 ولت دو سر سیم پیچی که در نقشه مشخص کردی بوده باشه
و معلوم نیست در نقشه چه چیزی را بعنوان ولتاژ 2 ولت دوسر سیم پیچ تغذیه آی سی اعلام کردی

لذا گزارشات متناقض شما موجب گمراهی شده

و با توجه به گزارش اخیر و ولتاژ فوق الذکر ( البته اگه ایندفعه درست باشه ) ، نیاز به تست 220 کیلو و هیچ قطعه دیگری نیست

آی سی سوخته عوضش کن درست میشه

اشکالی نداره اوایل فعالیتم منم مثل شما بودم
جهت اندازه گیری اهم و ولتاژ نباید از حالت تست دیود استفاده کنی
جهت تهیه آی سی هم اگه به توصیه استاد اسدی NICHICON توجه میکردی نیاز به جستجوی پیچیده نداری همانطور که فرمودند آی سی 5l0365 را تهیه کن

درخصوص آپلود اگه با اجرای توصیه استاد رضا بازم موفق نشدی در بخش مربوطه به مسئولین محترم مربوطه از طریق پست اطلاع بده درست میشه

سپاس
سلام
شما به بی تجربگی ما ببخشید . دقت تو تست از تجربه مهمتره که من دقت نکردم.
تو متن اول من ترانس رو خارج کرده بودم و ولتاژ رو اندازه گرفتم ولتاژ 0.2 ولت بود که اشتباه نوشته شده بود. عذر می خوام.
بله دقیقا مشکل از آی سی هست به محض اینکه این آی سی رو بدست آوردم و جایگزین کردم نتیجه رو میگم.
یه برد تغذیه دیگه هم دارم که اونم همچین مشکلی داره ولی اون بزرگتره و مربوط به رسیور هستش. از تجربیات اینجا استفاده کنم ببینم می تونم اونو هم درست کنم یا باز مجبور به درخواست کمک می شم.
باز هم ببخشید اگه تست هام دقیق نبود ولی ولتاژ آخری مطمئنا درست بود.


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
سلام
شما به بی تجربگی ما ببخشید . دقت تو تست از تجربه مهمتره که من دقت نکردم.
تو متن اول من ترانس رو خارج کرده بودم و ولتاژ رو اندازه گرفتم ولتاژ 0.2 ولت بود که اشتباه نوشته شده بود. عذر می خوام.
بله دقیقا مشکل از آی سی هست به محض اینکه این آی سی رو بدست آوردم و جایگزین کردم نتیجه رو میگم.
یه برد تغذیه دیگه هم دارم که اونم همچین مشکلی داره ولی اون بزرگتره و مربوط به رسیور هستش. از تجربیات اینجا استفاده کنم ببینم می تونم اونو هم درست کنم یا باز مجبور به درخواست کمک می شم.
باز هم ببخشید اگه تست هام دقیق نبود ولی ولتاژ آخری مطمئنا درست بود.

سلام
استدعا دارم

لطفا مورد جدید را در تاپیک مستقلی فقط با ذکر مارک و مدل......(در این مورد خاص بدون نام دستگاه ) مطرح فرمایید

سپاس


mehdi289

کاربر
2014-03-25
12
55
سلام
آی سی تعویض شد . مدار راه افتاد .از همه اساتید متشکرم.
برد دوم که عرض کردم هم آی سی رو عوض کردم ولتاژ تو خوروجی اومده ولی 7 ولت اسمی رو 6.2 میده 24 اسمی رو 18 میده و 30 و 5 ولت اسمی صفر میده. اگه چیزی به نظرتون می رسه بفرمایید وگرنه برم نقشه رو از روی برد بکشم و تو یه تاپیک دیگه مطرح کنم.
