تست کریستال

[electeropars]

با سلام
آیا میتوان کرستال را با دستگاه اندازه گیری مثل اسکوپ تست کرد . یا با هر دستگاه دیگر...

اگه یه کریستال تو بازار نباشه . چه کار باید کرد ایا میشه کرستال معادل ساخت یا نه؟

​



[jfrras]

با سلام
آیا میتوان کرستال را با دستگاه اندازه گیری مثل اسکوپ تست کرد . یا با هر دستگاه دیگر...

اگه یه کریستال تو بازار نباشه . چه کار باید کرد ایا میشه کرستال معادل ساخت یا نه؟

به این پستها مراجعه کنید. که دوست عزیزم sovietiran ودیگر اساتید راهنمایی کرده اند.

http://www.irantk.ir/showthread.php?t=18614&p=102178&viewfull=1#post102178

http://www.irantk.ir/showthread.php?t=18614&p=102332&viewfull=1#post102332



[jaxtor]

با سلام
آیا میتوان کرستال را با دستگاه اندازه گیری مثل اسکوپ تست کرد . یا با هر دستگاه دیگر...

اگه یه کریستال تو بازار نباشه . چه کار باید کرد ایا میشه کرستال معادل ساخت یا نه؟

​

دوست عزیز تست کریستال با اسیلوسکوپ انجام میشه ولی اگر شما به اسیلوسکوپ دسترسی ندارید میتوانید سلامت کریستال را در هنگام کار در مدار
تست کنید کریستال هنگام کار باید گرم بشه چون در گرما کارایی اون افزایش پیدا میکنه ونوسان بیشتری تولید میکنه و این نشانه سالم بودن کریستال هست
امکان ساخت کریستال معادل وجود ندارد

با تشکر



[Samooel1980]

با سلام
آیا میتوان کرستال را با دستگاه اندازه گیری مثل اسکوپ تست کرد . یا با هر دستگاه دیگر...

اگه یه کریستال تو بازار نباشه . چه کار باید کرد ایا میشه کرستال معادل ساخت یا نه؟

با سلام خدمت اساتید عزیز و محترم
راستش محتوای پست اول این تاپیک برای من هم تبدیل به سوال تکراری داشتن شده.

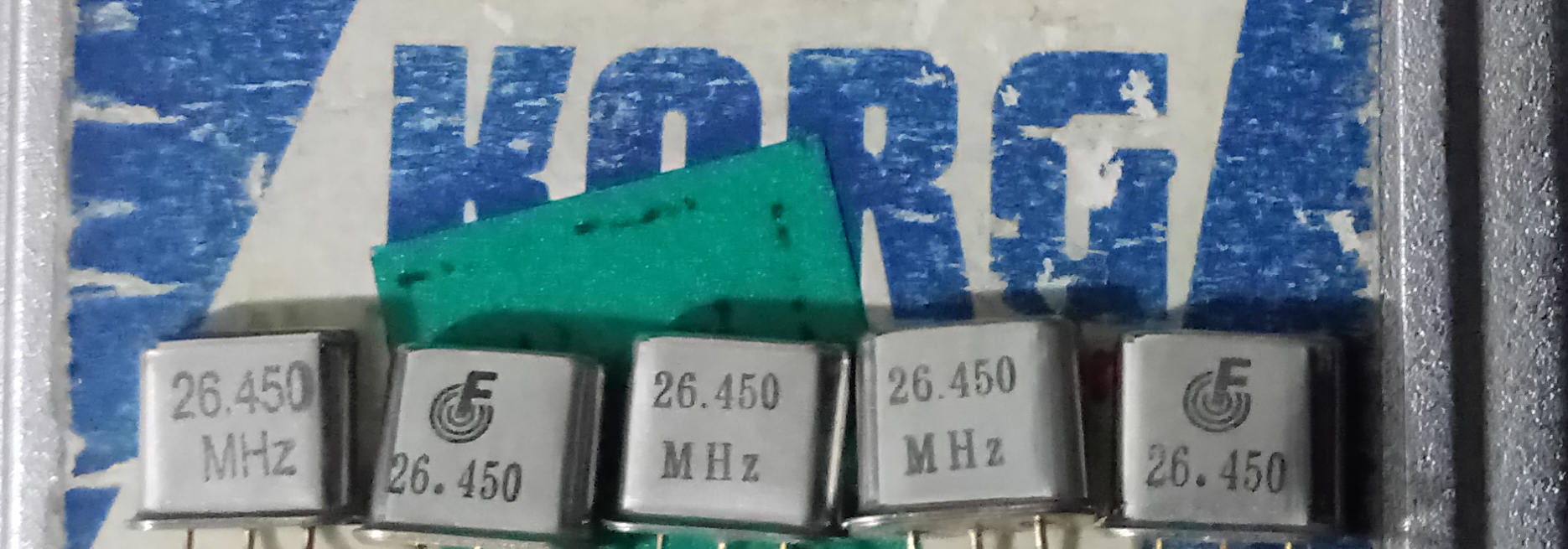

مثلا برای رادیو آماتوری و بیسیم های مثلا مجاز باند شهروندی گاهی میبینم غیر از مدار نوسان ساز که خودش معمولا یک اسیلاتور مستقل داره , در قسمت آی اف و آر اف ...حتی از 2 عدد کریستال مشابه در کنار هم استفاده شده که متاسفانه چون نسبت به ضربه هم بسیار آسیب پذیر هستند باعث خرابی دسنگاه و کیفیت مثلا صدای دریافتی میشه که چاره ای جز تعویض تا به امروز من نداشتم که کریستال لازم را هم گاهی از روی برد اوراقی همان دستگاه های مشابه در اوردم و جایگزین کردم حتی چون مثلا الان یکی از آنها خاطرم هست کریستال 26.450 هست که در دستگاه پوکسینگ 328 و پوکسینگ 777 و موتورولا ام تی 777 از آن استفاده شده که نه بین فروشندگان قطعات بصورت اینترنتی موجود هست و نه خیابان جمهوری و ... مثل پاساژ امجد . حالا که دیدم در مورد کریستال نایاب این سوال شده که آیا مثلا میشه به جای کریستال 26.450 از یک یا 2 کریستال دیگه به طریقی استفاده بشه ؟
چون اگر این امکان پذیر نباشه تنها راه سفارش دادن به قطعات فروش ها برای وارد کردن از خارج از کشور هست که اگر نیاز بشه و یدکی واسش نداشته باشم ناچارا باید 2 - 5 هفته معطل شد برای تحویل قطعه. اساتید اگر پاسخ بدید واقعا ممون میشم یعنی همان سوال پست اول ساخت کریستال معادل آیا شدنیه؟
ممنون و با سپاس



[poya22]

آیا مثلا میشه به جای کریستال 26.450 از یک یا 2 کریستال دیگه به طریقی استفاده بشه ؟

نخیر امکان ندارد .ولی اگر فرکانس کریستال دو برابر یا سه برابر باشد میشود با ایسهای موجود مانند فیلپ فلاپ های JK انها را تقسیم کرد ولی چون فرکانس شما 26.45 هست بیشتر از دو برابر ان نمیشود استفاده کرد فرکانس خیلی زیاد میشود
مشخص نکردید که واحد فرکانس مگاهرتز هست یا کیلو هرتز ولی حدس میزنم مگا هرتز باشد که در رادیو ها استفاده میشود ولی اگر KHZ باشد میتوان از چندین برابر ان استفاده کرد
درضمن مستقیم نمیتوان کریستال را به فیلپ فلاپها متصل کرد باید ابتدا از یک بافر دامنه ولتاژ ان را به سطح منطقی افزایش داد بعد خروجی بافر را به فیلپ فلاپ وصل کرد

فیلم زیر بیشتر میتواند کمک کند
https://blog.faradars.org/مقسم-فرکانسی/



[Samooel1980]

سلام ممنون و تشکر بله مگاهرتز میباشند



[mehdi kardouni]

درود

فرکانس هر کریستالی را می توان تا چند کیلوهرتز ، توسط بارگذاری سلفی خازنی تغییر داد . همچنین از کریستالها میتوان بعنوان فیلتر های IF در مدارات مخابراتی استفاده کرد . برای رسیدن به فرکانس مورد نظر نیازی به فلیپ فلاپ نیست (مخصوصا در مدارات رادیویی ) شما به یک ضرب کننده فرکانس نیاز خواهید داشت که تانک L/C آن بر روی هارمونیک های مورد نظر فرکانس اصلی تنظیم شده باشد . با این حال جاسازی مدارات جانبی در واکی تاکی ، اگر غیر ممکن نباشد ، ساده نیست.



راستی قطعه مورد بحث کریستال نیست . فیلتر IF است
