تست قطعات خارج از مدارات الكترونيكي

[reza_476]

در پاسخ به hamsafar00 سلف smd
با سلام برای مشخص کردن سلف بودن، با سلف سنج یا ال سی متر آنرا تست کن مشخص میکند که 3.3 میکروهانری یا نانوهانری و ... است.



[manatech]

پاسخ : تست ماس فت

با سلام : به دنبال در خواست مكرر دوستان براي تست ماس فت روشي ساده را براي اين عزيزان همراه با تصوير آپلود مي كنم اميدوارم قابل استفاده باشد .
مولتيمتر آنالوگ از نوع عقربه اي روي رنج 10K بذاريد و ترمينال قرمز را به سورس و ترمينال مشكي را به درين وصل كنيد ( البته مي دانيم كه در مولتيمترهاي آنالوگ ترمينال قرمز در داخل به منفي باطري 9 ولت وصل شده است . ) حال يكبار گيت را با دست خود به درين و بار ديگر گيت را به سورس متصل كنيد . ونتيجه را ببينيد .البته براتون فيلم كوتاهي با فرمت فلش swf هم گذاشتم . با تشكر

با تشكر. اگرنحوه تست با مولتي متر هاي ديجيتالي را هم بفرمائيد خيلي ممنون ميشم.



[ahmadsaki]

سلام متشکرم از سایت خوب
میخواستم اکه میشه عکس بزارین از تست ترانزیستور وبیشتر توضیح بدید متشکرم



[akbarof]

من هر چی میگردم نتونستم تست خازن رو با مولتی متر دیچیتال پیدا کنم تو سایت . اساتید راهنمایی کنن لطفا



[akbarof]

با اجازه اساتید

این جزوه تقدیم میکنم به استاد راستگار و همه تعمیر کاران

رمز:www.irantk.ir



[javadabhari]

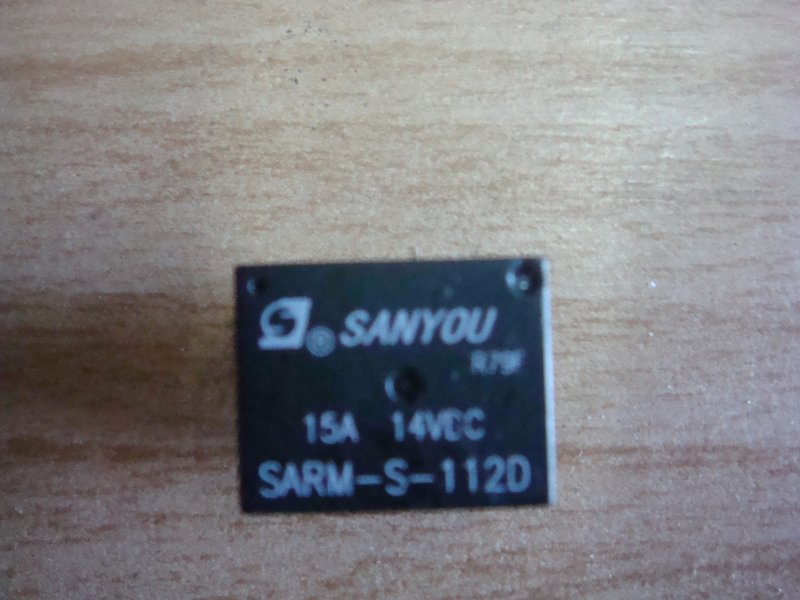

سلام اساتید عزیز-من میخوام نحوه تست این رله رو بدوبرا دزدگیر اتومبیل هستش--اینکه تو مدار چطور بفهمیم سالمه--بیرون مدار چطور بفهمیم----اگه کمکم کنید ممنون میشم



[ALI REZA57]

با ولت گیری وشنیدن صدای تیک تاک



[Khalili]

من هر چی میگردم نتونستم تست خازن رو با مولتی متر دیچیتال پیدا کنم تو سایت . اساتید راهنمایی کنن لطفا

بهترین روش تست خازن تست با خازن سنج است که در صد خطای خازن ومیزان ظرفیت ان را میتوانیم تشخیص دهیم در اهم متر دیجیتال میتوانیم از رنج بیزر خازن را تست کنیم یک لحظه سوت زده وقطع میشود. که خیلی مطمعن نیست موفق باشید



[Khalili]

با سلام این رله همان رله انتی جکینک در دزدگیر است که با نصب ان روی سیم کوییل یا استارت در مواقع فعال بودن دزد گیر عمل کرده وباعث قطع برق استارت یا پشت امپر اتومبیل میشود وطریقه تست ان بدین صورت است که به دو پایه شماره 85 و86 ولتاژ12 ولت اعمال میشود که در این صورت پایه87aنباید به پایه 30 ارتباط داشته باشد اما با غیر فعال شدن دزدگیر این دو پایه باید به هم ارتباط داشته تا اتومبیل روشن ویا استارت بخورد امیدوارم این توضیح ساده ورسا باشد موفق باشید[/QUOTE]

سلام اساتید عزیز-من میخوام نحوه تست این رله رو بدوبرا دزدگیر اتومبیل هستش--اینکه تو مدار چطور بفهمیم سالمه--بیرون مدار چطور بفهمیم----اگه کمکم کنید ممنون میشم مشاهده فایل‌پیوست 81082



[javadabhari]

باسلام--استاد خلیلی عزیز این رله رو از برد دزدگیر استیل میت خارج کردم--برا خروجی قفل مرکزی هستش-از کجا بدونم سالم هستش ؟؟؟چطور با مولتی متر تست کنم--؟؟
