سوال: تست ترانزیستور اس ام دی دیجیتال

[Mjf3825]

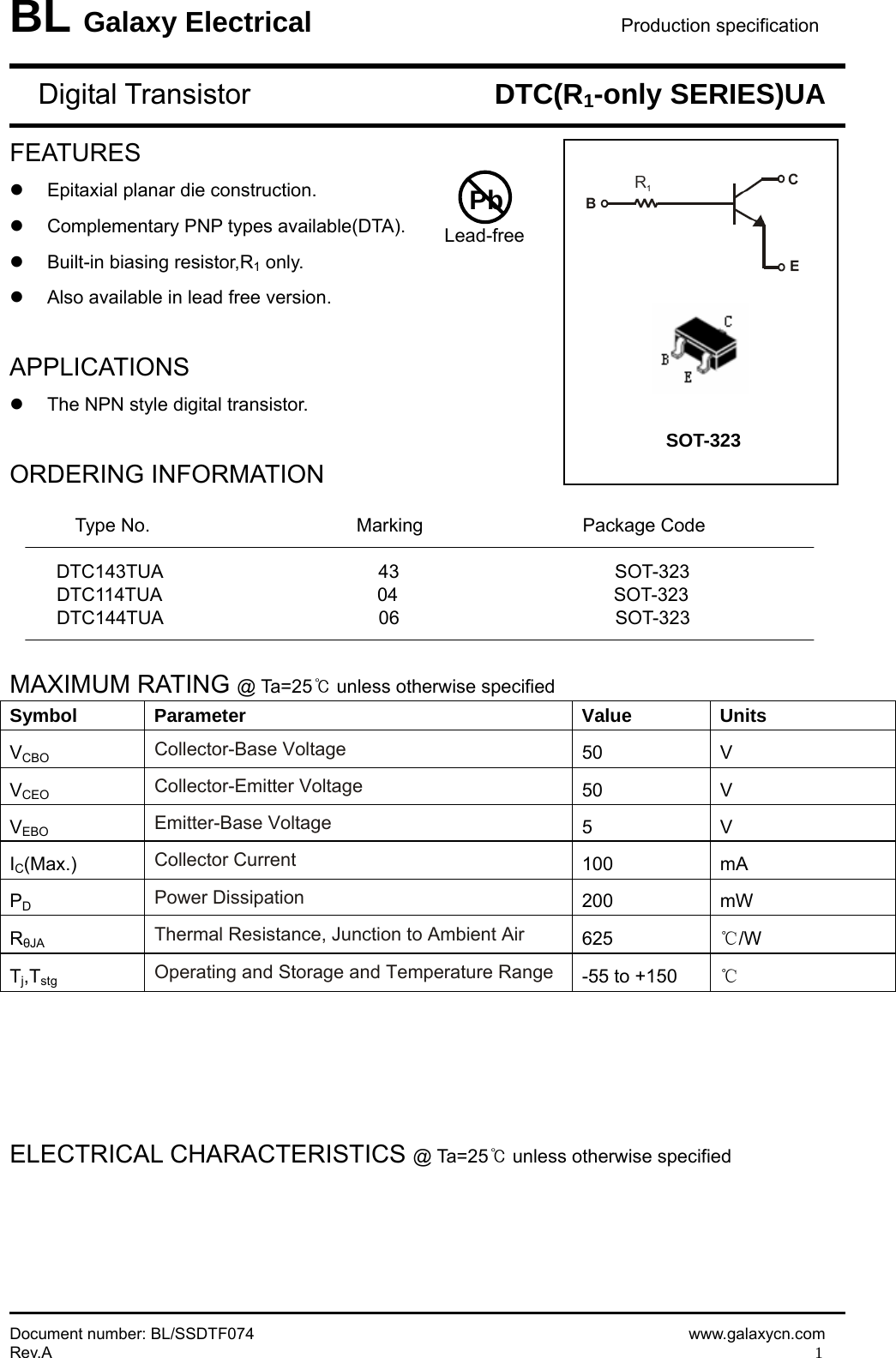

اینم عکس دیتاشیت خود فایل هم بالا گذاشتم براتون.



[Mjf3825]

مشاهده فایل‌پیوست 173950hidden content may not be quoted
دیتاشیت رو بخونید . پایه هاش هم کاملا مشخصه که امیتر ، بیس و کلکتور هستن

فرق دارن دوست عزیز بالاتر براتون دیتاشیت رو گذاشتم مطالعه بفرمایید.



[azarbai]

فرق دارن دوست عزیز بالاتر براتون دیتاشیت رو گذاشتم مطالعه بفرمایید.

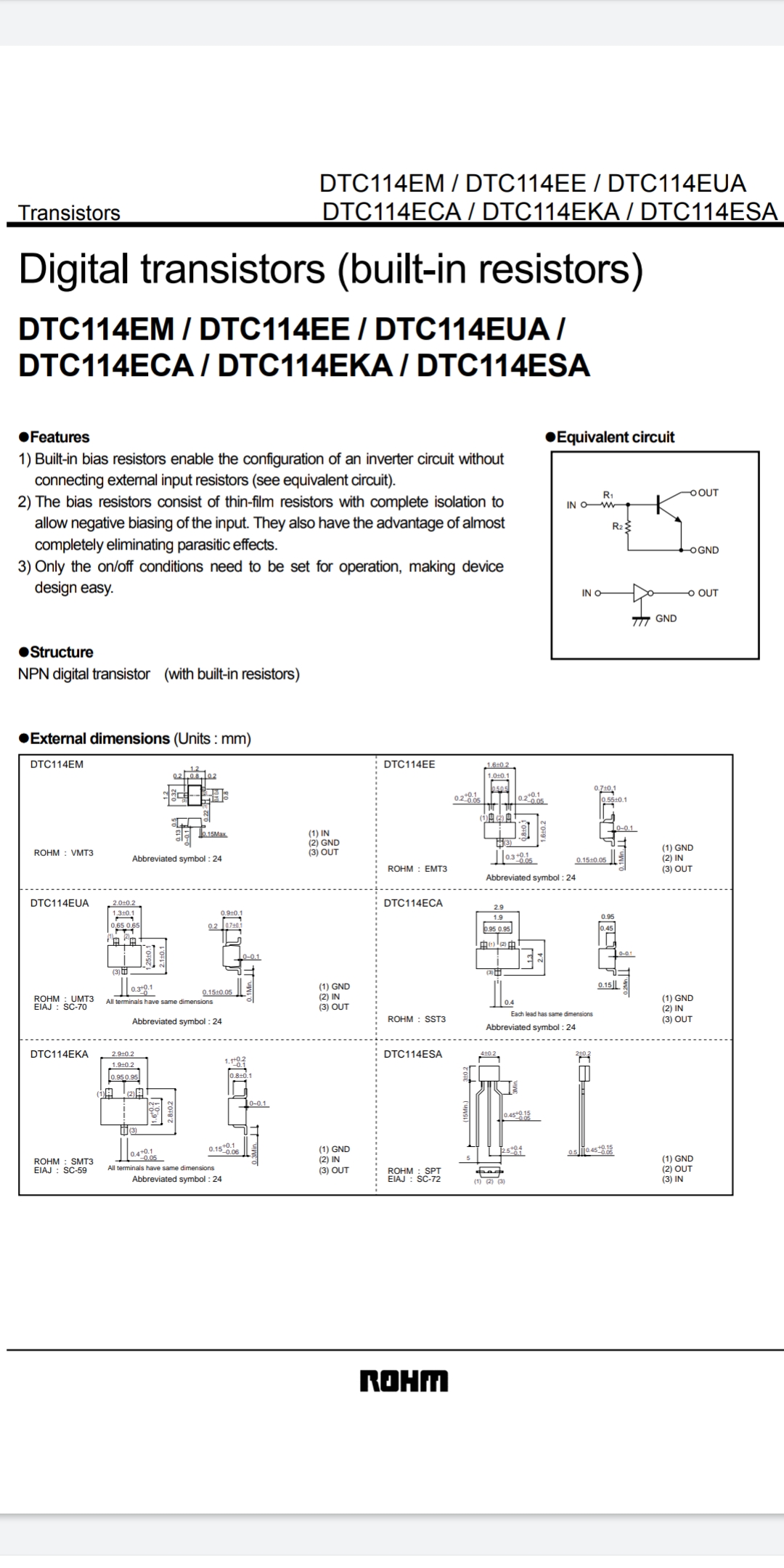

تنها فرقی که دارن ، مقاومت بیس-امیتر هست.ابتدای دیتاشیتی که خودتون هم گذاشتید نوشته "digital transistors built in resistors . یعنی اسم ترانزیستور دیجیتال رو فقط به این خاطر گذاشته که مقاومت داخلی داره و این باعث نمیشه تبدیل به رگولاتور بشه!!!! شماتیک گیت Not رو هم کشیده چون دقیقا کار گیت Not رو انجام میده اما دلیل نمیشه اسمش رگولاتور بشه!



[azarbai]

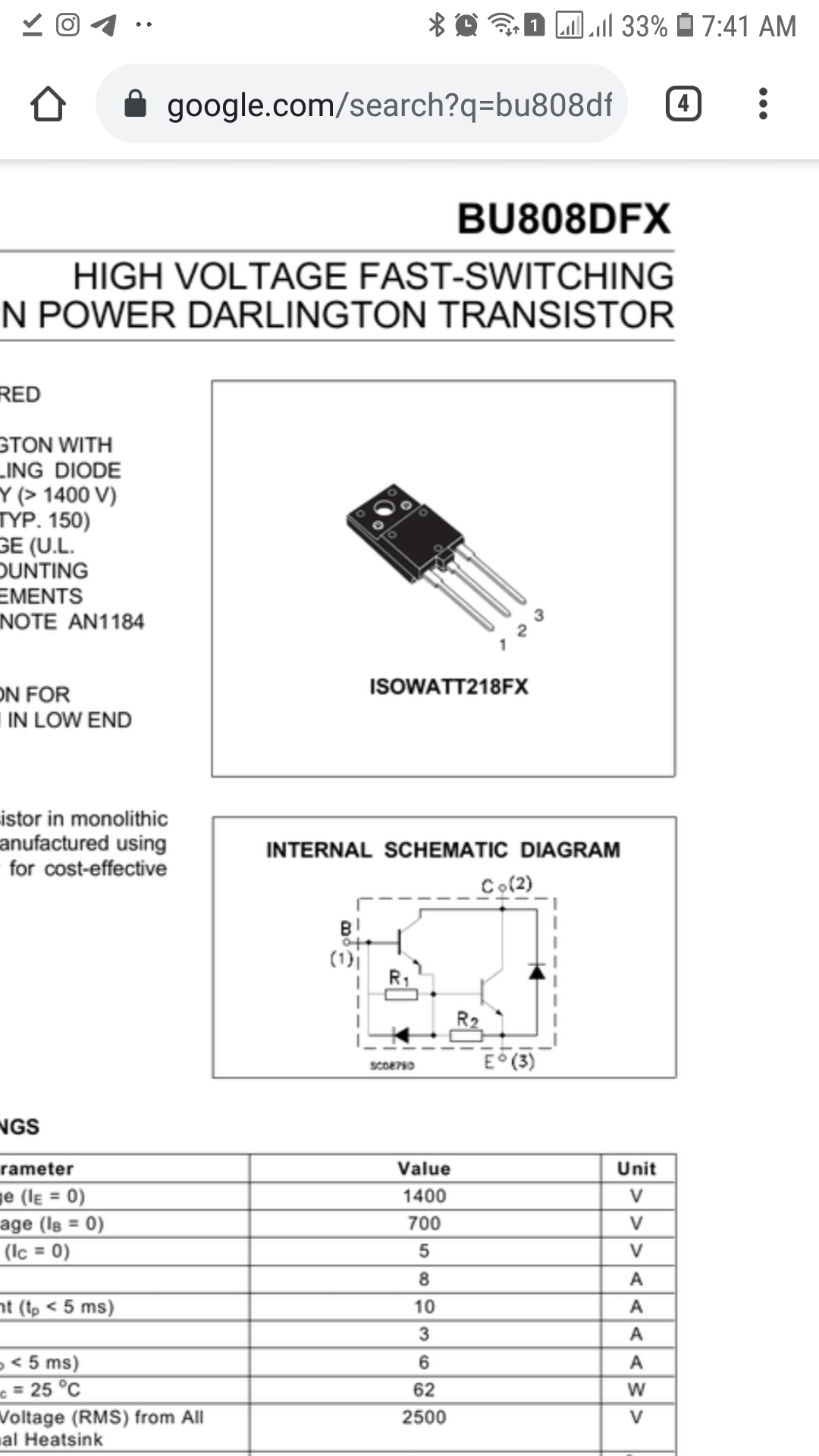

در حقیقت بعضی کارخانه ها برای اینکه کامپاننت خارجی کمتری استفاده کنن ، این مدلی طراحی میکنن. مثلا bu808df



[Mjf3825]

تنها فرقی که دارن ، مقاومت بیس-امیتر هست.ابتدای دیتاشیتی که خودتون هم گذاشتید نوشته "digital transistors built in resistors . یعنی اسم ترانزیستور دیجیتال رو فقط به این خاطر گذاشته که مقاومت داخلی داره و این باعث نمیشه تبدیل به رگولاتور بشه!!!! شماتیک گیت Not رو هم کشیده چون دقیقا کار گیت Not رو انجام میده اما دلیل نمیشه اسمش رگولاتور بشه!

من هم نگفتم رگولاتور هست یه دوست دیگه ای گفت که رگولاتوره که اشتباه هم گفتن.
