تست آی سی i/o

[نوید توکلی]

پاسخ : تست آی سی io

دوستان در مورد io برای لپ تاپ

5 ولت ورودی io رو رگولاتور تامین میکنه؟

5 ولت خروجی به 2چه قسمتی میره؟

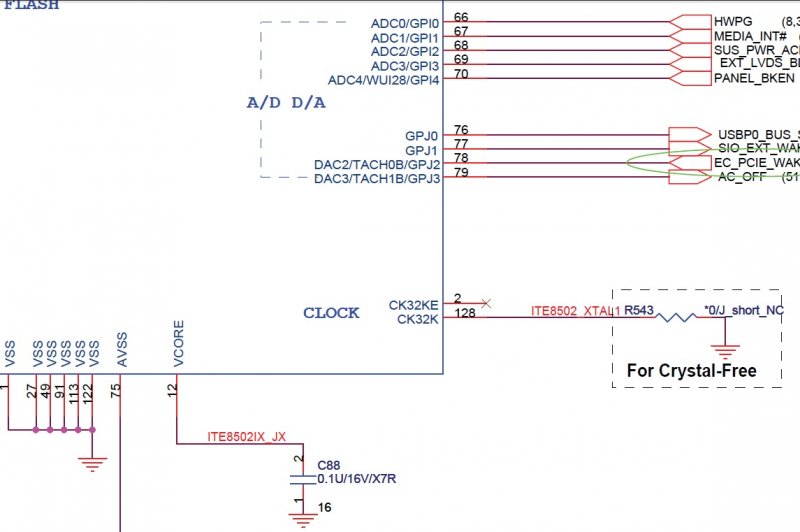

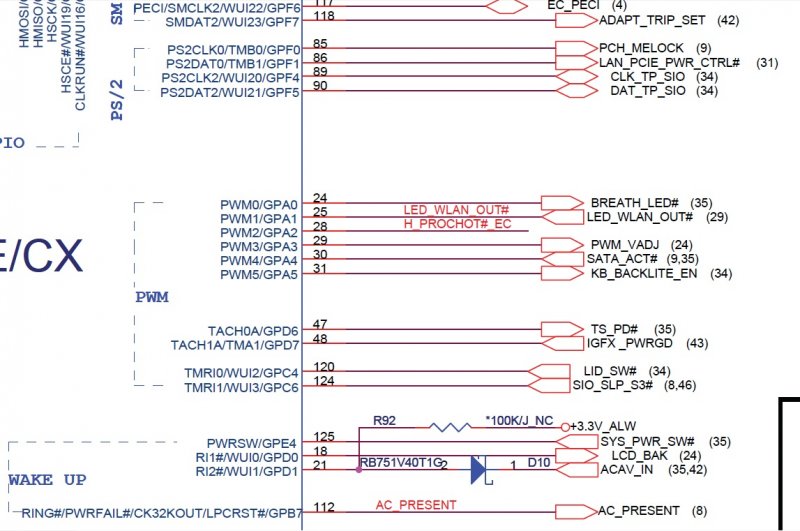

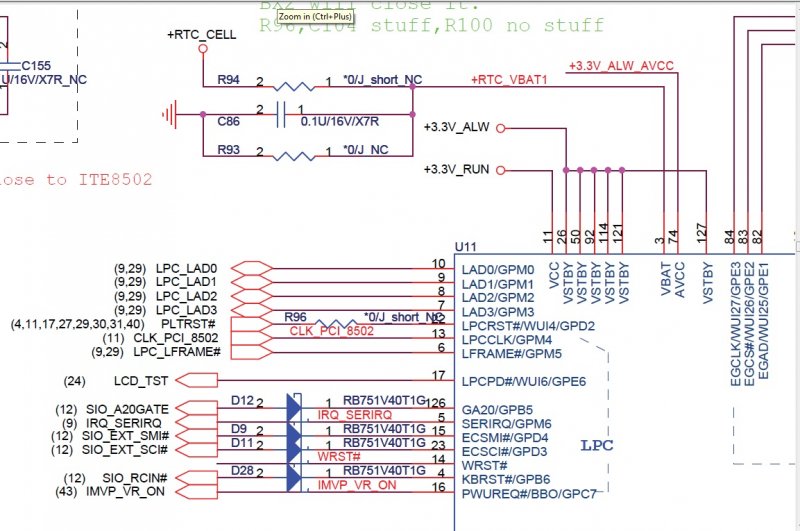

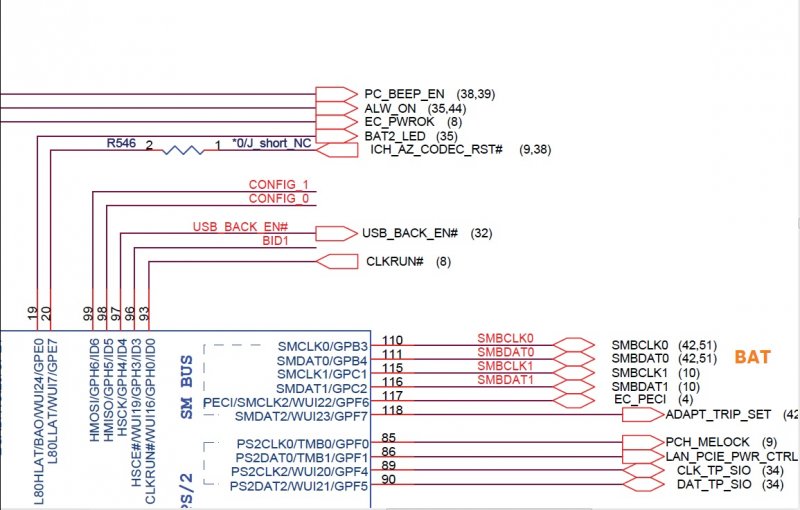

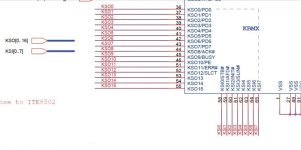

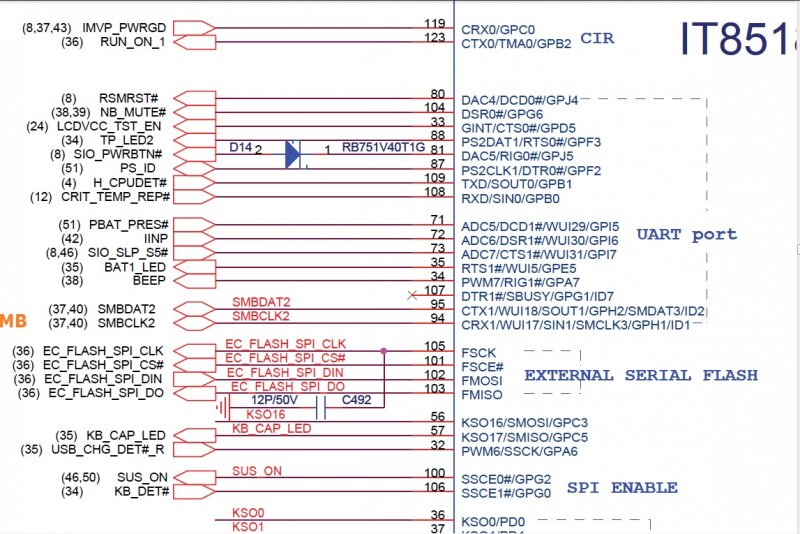

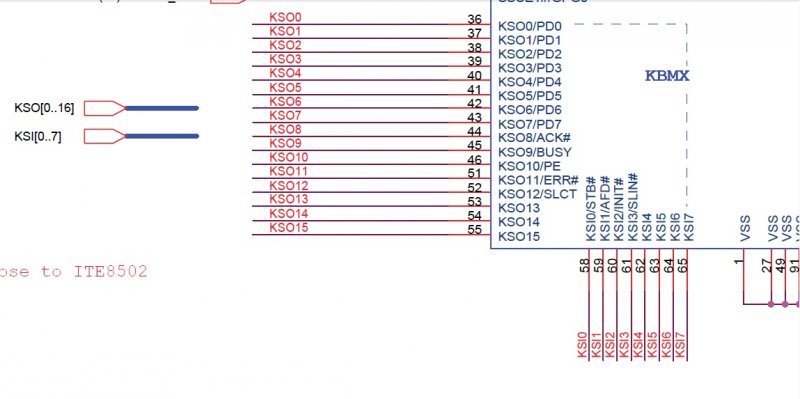

یه سوال دیگه این دیتا شیت یه i0 دوستان همش 3.3 ولت هست من 5 ولتی نمیبینم



[مهدی امجدی]

پاسخ : تست آی سی io

با درود
i/o ها با هم متفاوت هستند
علایم سوختگی یا خرابی عبارتند از :
1- به شدت گرم میکند
2- خال زدگی
3- قلع مردگی
4- سولفات زدگی
5- قطعی و اتصالی
اگر اینها نبود و باز هم مشکوک بودید اونوقت باید طبق شماره i/o شماتیک دقیق را پیدا کنید و ولتاژ ها را بررسی کنید
موفق باشید
​



[scorpions]

سلام خدمت همکاران و اساتید محترم
آقا این IO معضلی شده براخودش
تقریبا میشه گفت همه چیز مادربورد 1جورایی به این IC مربوط میشه
چندروز پیش 1 مادربورد MSI داشتم ک همه چیش سالم بود،روکد تصویرم میرفت اما تصویر نمیداد
ولتاژهای IO هم باتوجه به دیتاشیتش سالم بودن
ولی با تعویض IO مشکلش حل شد
واقعا اینجوری نمیشه،باید 1 فکر اساسی برای این IO کرد
هرکسی حتی در حد ایده هم اگه چیزی تو ذهنش هست،ممنون میشم مارم در جریان بذاره



[cybernova]

سلام خدمت همکاران و اساتید محترم
آقا این IO معضلی شده براخودش
تقریبا میشه گفت همه چیز مادربورد 1جورایی به این IC مربوط میشه
چندروز پیش 1 مادربورد MSI داشتم ک همه چیش سالم بود،روکد تصویرم میرفت اما تصویر نمیداد
ولتاژهای IO هم باتوجه به دیتاشیتش سالم بودن
ولی با تعویض IO مشکلش حل شد
واقعا اینجوری نمیشه،باید 1 فکر اساسی برای این IO کرد
هرکسی حتی در حد ایده هم اگه چیزی تو ذهنش هست،ممنون میشم مارم در جریان بذاره

دوست و همکار خوبم
بنده هم چند وقتی هست دنبال یه راه یا ساخت یه وسیله برای تست این آی سی هستم و با نظر شما در مورد مربوط بودن اکثر قسمت ها به این آی سی موافقم .منتهی یه مساله ای که کار رو مشکل می کنه اینه که با توجه به دیتاشیت شماره های مختلف ،غیر از یکسری پایه های اصلی که ثابت هستند ،بقیه پایه ها دارای کاربردها و پارامترهای مختلفی نسبت به همدیگه هستند و این پارامترها نسبت به امکانات و کارکرد های قسمت های مختلف مادربردها متفاوت هستند .البته بقول معروف خواستن توانستن است و باید راهی باشه که حداقل بشه باهاش خروجی های مختلف رو تست کرد .پس باید با همکاری و همفکری همدیگه یه همتی بکنیم و البته برای تحقق این موضوع ،اساتیدی چون استاد امجدی و استاد رسولی باید دستمون رو بگیرن .
یا علی
