با سلام محضر اساتید پیشکسوت الکترونیک
دوستانی که در امور مربوط به دوربین مدار بسته و پاور سویچینگ هستن، همه روزه شاهد انواع برند های آداپتور با آمپرها و ولتاژ های مختلف در بازار هستن، تشخیص کیفیت و کمیت خوب واقعا سخت و مشکل شده
بنده یه آداپتور 12 ولت 5 آمپر گرفتم! فروشنده هم آدم منصفی بود و اصرار داشتن که 5 آمپر خروجی میده ، متاسفانه بعد خرید تستش کردم دیدم 2 آمپر بیشتر نمیده!
چند مدتی بود که به فکر ساخت تستر افتادم که فرصت ساختش جور شد، منباب قدردانی از زحمت دوستان در این تاپیک قرار دادم. هر چند دوستان مدارات بهتر و جمع و جورتری دارن، ولی خواستم مرد عمل باشم و مثل بعضی مسئولین بی کفایت نباشم که فقط وعده میدن و به قولشان عمل نمیکنند" مخصوصا که الان وقت انتخابه"
مشاهده فایل‌پیوست 176650

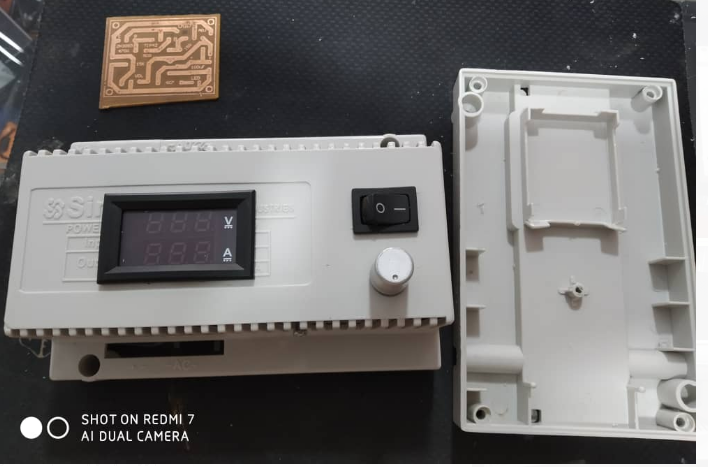

1- دستگاه بصورت سیار بوده و برای کار کردن از تغذیه آداپتور مورد آزمایش استفاده می کند
2- رنج آزمایش از آداپتور 5 ولت تا آداپتور 24 ولت با جریان 5 آمپر می کند.
3- می توان با اضافه کردن بار خروجی بیشتر تا 10 آمپر ارتقا داد
مشاهده فایل‌پیوست 176651

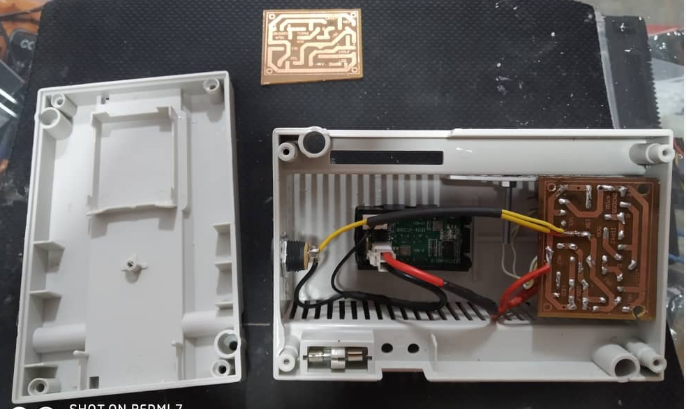

این پروژه چیز خاصی ندارد
ورودی تغذیه از طریق مادگی که به فیش اکثر آداپتور می خورد، وارد دستگاه می شود

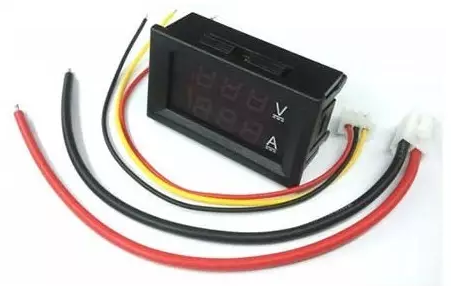

سپس وارد یه ماژول آماده ولتاژ و جریان می شود
مشاهده فایل‌پیوست 176652

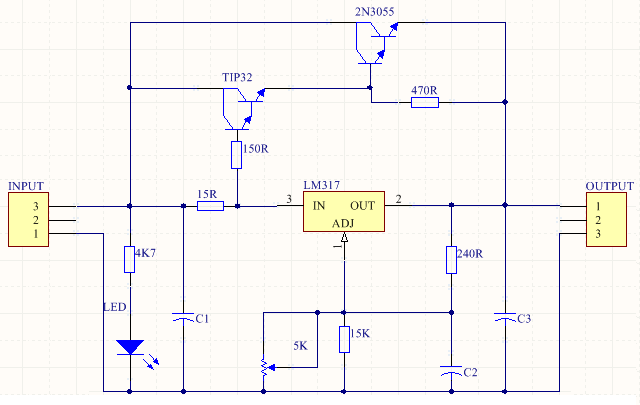

بعد از آن وارد قسمت رگو لاتور LM317 می گردد که بوسیله ولوم می توانید جریان خروجی را مشاهده کنید
مشاهده فایل‌پیوست 176653

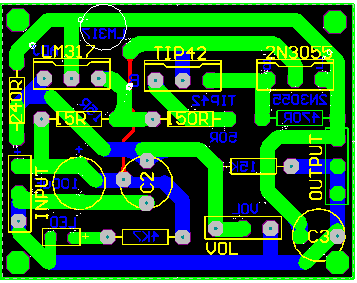

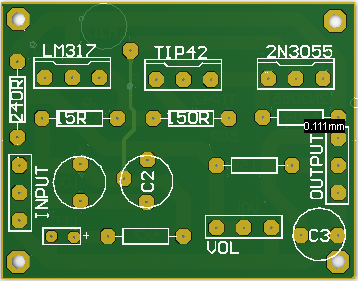

با توجه به سادگی مدار، می توان اونو روی برد سوراخدار مونتاژ کرد ، ترانزیستورخروجی 2N3055 می باشد که نیاز به گرماگیر مناسب دارد، از سایر ترانزیستور قدرت هم می توان استفاده کرد
مشاهده فایل‌پیوست 176654
مشاهده فایل‌پیوست 176655

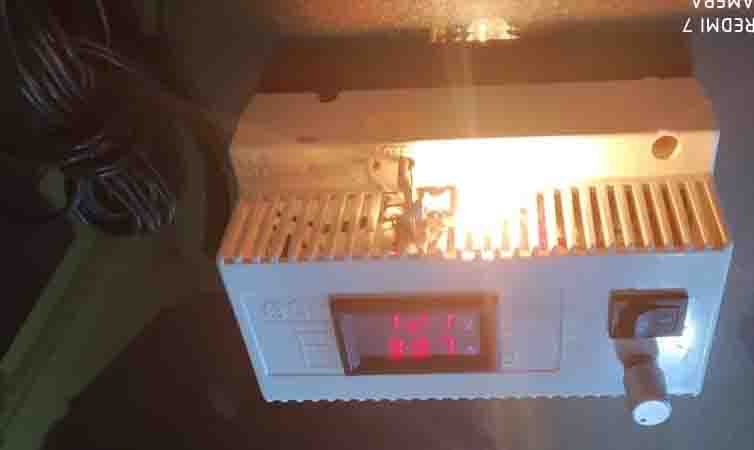

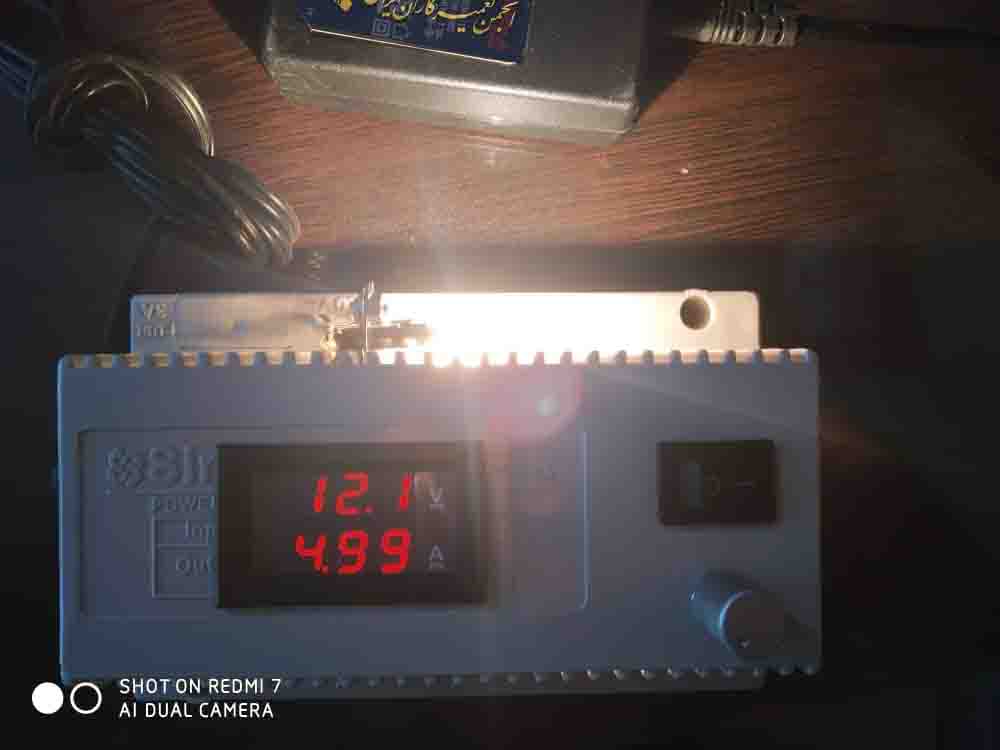

در این پروژه ، باری که به خروجی بسته شده لامپ 12 ولت 5آمپر می باشد که توانی برابر با 60 وات مصرف می کند *** برای ولتاژ های بیشتر می توانید از لامپهای 24 ولت اتوبوس یا کامیون و یا از المنت دست ساز استفاده کنید
نکته: هنگامی که آداپتور را به دستگاه وصل می کنید ولوم در کمتر ین مقدار باشد
مثال برای آداپتور 12 ولت 2 آمپر
الف- آداپتور را به دستگل وصل می کنیم
ب- ولوم در حداقل قرار دارد

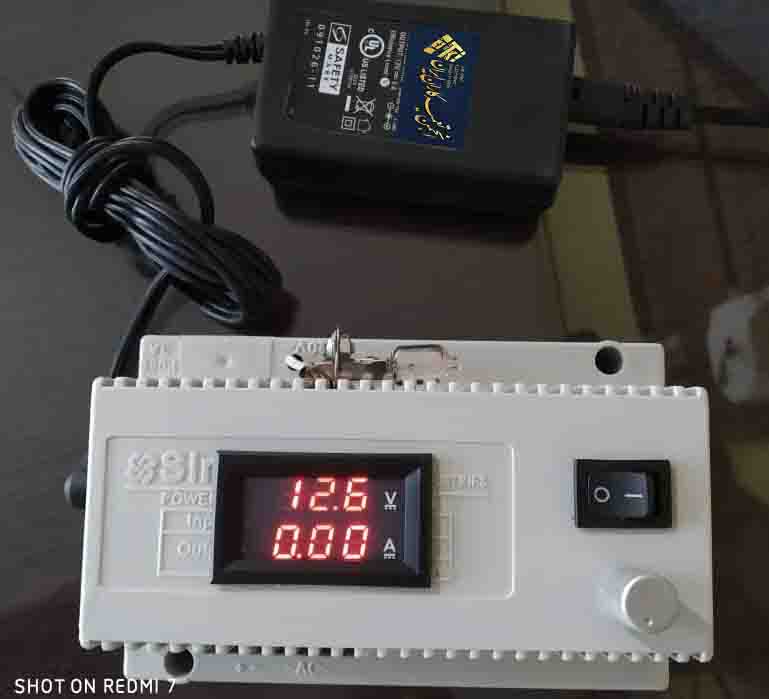

ج- مقدار 12 ولت توسط "ولت سنج" نمایش داده می شود
د- ولوم را به آرامی می چرخانیم
و - به محض کم شدن ولتاژ از 12 ولت به پایین"جریان نشان داده شده آمپر واقعی آداپتور می باشد"که مقدار 2 آمپر باید باشد
