تستر قطعات الکترونیکی LCR-T4

[Mahdi258258]

سلام اساتید محترم.بنده داشتم چند عدد خازن الکترولیت با تستر اندازهگیری میکردم که خراب شد. حتما کمی ولتاژ داخل خازن بوده. تمام قطعات چک شده سالم هستن. موقع ریست کردن هم سه عدد سوکت یک و دو و سه رو به هم وصل میکنم پیش میره خازن 100 نانو و حتی بالاتر رو که میگه بگذارین.قرار میدم تا اخر میره میزنه تست تمام شد ولی در اخر باز پیغام میده قطعه خرابه و کالیبره نمیشه.
هر قطعه ای رو میگذارم میگه خرابه.
لطفا کمکم کنین درستش کنم خیلی لازمش دارم.ممنون

سلام...ای سی atmega328 تعویض و پروگرام باید بشه...فایل جدید با امکانات خیلی بیشتر اینترنت موجوده...حتی میتونید خودتان بخش هایی را اضافه یا کم کنید یا با تغییر برنامه ال سی دی عوض کنید..این پروژه open source هستش و با ورژن ها و سخت افزارهای مشابه مختلف درست شده و فایل همه ی نسخه ها اینتزنت موجوده...

******برای تنظیم کنتراست ، دکمه رو نگه داشته و باطری یا آداپتور را وصل کنید******



[fazilatii]

سلام...ای سی atmega328 تعویض و پروگرام باید بشه...فایل جدید با امکانات خیلی بیشتر اینترنت موجوده...حتی میتونید خودتان بخش هایی را اضافه یا کم کنید یا با تغییر برنامه ال سی دی عوض کنید..این پروژه open source هستش و با ورژن ها و سخت افزارهای مشابه مختلف درست شده و فایل همه ی نسخه ها اینتزنت موجوده...

سلام
میشه لینکش را بفرستید ؟؟؟



[Mahdi258258]

سلام
میشه لینکش را بفرستید ؟؟؟

فایل جدید تستر موجود در بازار ایران مدل t4[hide]
https://github.com/svn2github/transistortester/tree/master/Software/trunk/mega328_T4_v2_st7565[/hide]

[hide]فقط با نگه داشتن کلید وارد منو شوید و کنتراست را تنظیم کنید و با ,گزینه سلف تست کالیبره کنید[/hide]



[Mahdi258258]

فایل اورجینال hex و eprom تستر قطعات lcr t4 بازار ....هر دو باید رایت شود...

[hide]مشاهده فایل‌پیوست t4 tester.zip[/hide]



[Mahdi258258]

داشت یادم میرفت اینم تنظیم فیوز بیت ها
lfuse:0xf7. hfuse:0xd9 efuse:0x05

در ضمن کالیبراسیون با اتصال هر سه پراب فراموش نشه...



[fazilatii]

داشت یادم میرفت اینم تنظیم فیوز بیت ها
lfuse:0xf7. hfuse:0xd9 efuse:0x05

در ضمن کالیبراسیون با اتصال هر سه پراب فراموش نشه...

میشه خودت زحمتشا بکشی و یکی یا دو تا برام پروگرام کنی و بفرستی
هزینه اش را هم اعلام کن تا بفرستم
اینجوری ریسک خرابکاریش کمتره
البته من اصفهان هستم



[Mahdi258258]

میشه خودت زحمتشا بکشی و یکی یا دو تا برام پروگرام کنی و بفرستی
هزینه اش را هم اعلام کن تا بفرستم
اینجوری ریسک خرابکاریش کمتره
البته من اصفهان هستم

با یه پروگرمر avr براحتی روی برد هم میتونید پروگرم یا آپدیت کنید...راهنمای پین ها و شماتیک تستر را برای استفاده همکاران قرار میدم.
[hide] مشاهده فایل‌پیوست LCR-T4(T3.zip[/hide]



[gasemi.m100]

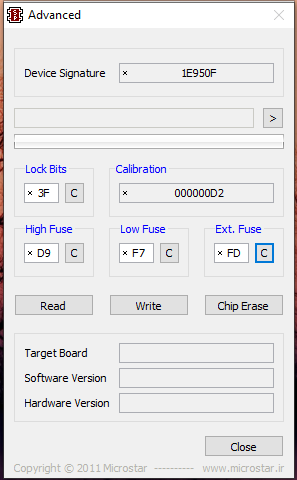

سلام . من این فایل ها رو از تستر خودم رید کردم و داخل یک تستر دیگه ریختم و جواب داده که در اختیار دوستان قرار میدم به امیدوارم مفید واقع بشه



[G_shayan_H]

کدوم دیود رو میخواید من نقشه کاملش رو دارم



[G_shayan_H]

سلام . من این فایل ها رو از تستر خودم رید کردم و داخل یک تستر دیگه ریختم و جواب داده که در اختیار دوستان قرار میدم به امیدوارم مفید واقع بشه

ممکنه اسم برنامه ای که باهاش پروگرام کردید رو بگید
