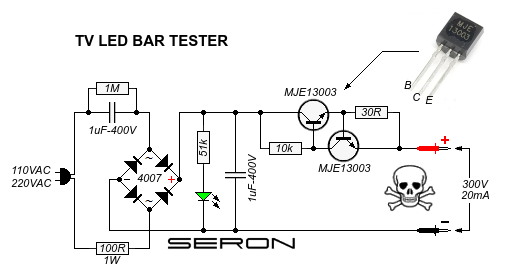

مدار تستر کاربردی و ساده بک لایت
مدار را می توان به ارزان ترین روش ممکن نصب کرد. اگرچه در مدار از آداپتور بدون ترانسفورماتور استفاده می شود اما یک تنظیم کننده جریان ترانزیستور در خروجی وجود دارد. این مدار جریان خروجی را به 20 میلی آمپر محدود می کند. برای محدود کردن بیشتر، این مقاومت باید افزایش یابد و برای محدود کردن باید آن را کاهش داد.
فرمول این مقاومت در زیر آمده است.
R sense = 0.6 / Iout
PRsense = Iout2 x R sense
خروجی باید حدود 300 ولت تا 310 ولت DC باشد. اگر کمتر از این مقدار است، مقاومت LED را به 100k تغییر دهید. اگر باز هم کار نکرد، LED را به طور کامل غیرفعال کنید.
مدار تستر کاربردی و ساده بک لایت
مدار را می توان به ارزان ترین روش ممکن نصب کرد. اگرچه در مدار از آداپتور بدون ترانسفورماتور استفاده می شود اما یک تنظیم کننده جریان ترانزیستور در خروجی وجود دارد. این مدار جریان خروجی را به 20 میلی آمپر محدود می کند. برای محدود کردن بیشتر، این مقاومت باید افزایش یابد و برای محدود کردن باید آن را کاهش داد.
فرمول این مقاومت در زیر آمده است.
R sense = 0.6 / Iout
PRsense = Iout2 x R sense
خروجی باید حدود 300 ولت تا 310 ولت DC باشد. اگر کمتر از این مقدار است، مقاومت LED را به 100k تغییر دهید. اگر باز هم کار نکرد، LED را به طور کامل غیرفعال کنید.
