تجربیات: تستر ساده بکلایت مهتابی (LCD) با ترانس ۱۲ ولت

[غزال]

درود

تستر بکلایت مهتابی (LCD) با ترانس ۱۲ ولت

ساختن این تستر بسیار ساده تر از مگس کش است

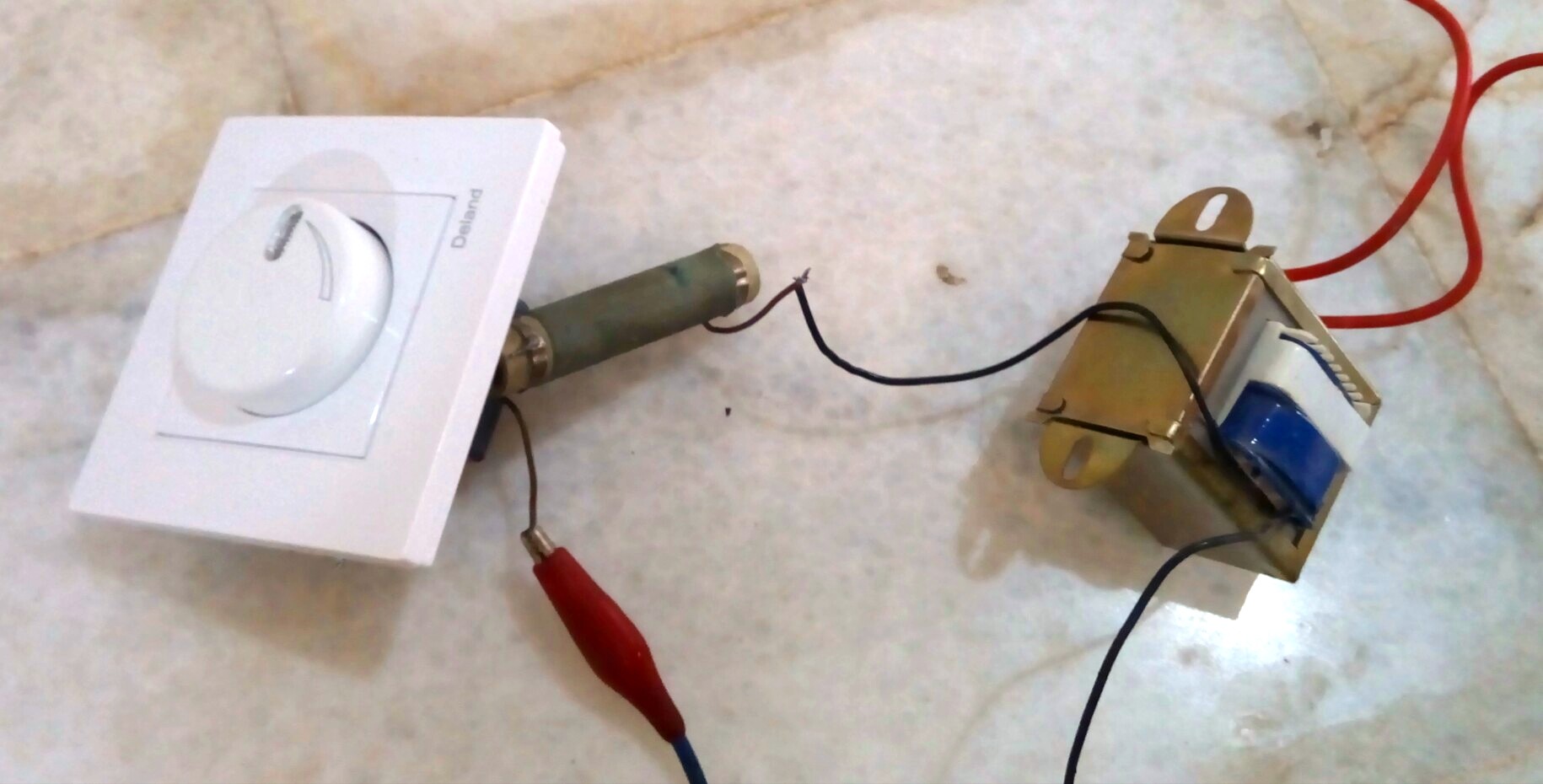

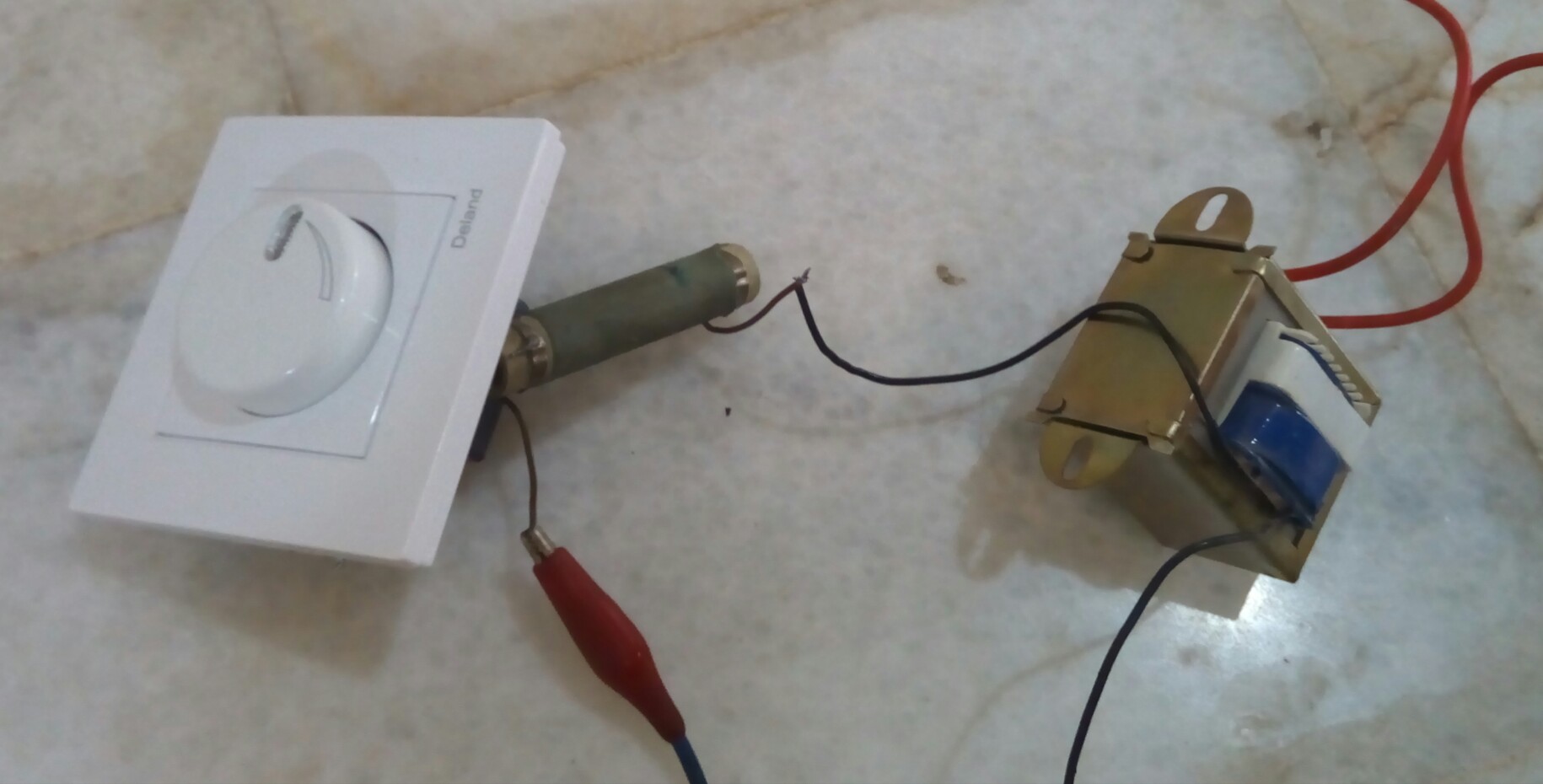

زیرا کافیه سه قطعه زیر را بدون تغییراتی با یکدیگر سری کنید و استفاده فرمایید.

۱- یک ترانس کوچک حدود ۱۲ ولت یا یشتر از ۱۲ ولت ( حجم و توانش مهم نیست )

۲- یک دیمر ( بقیمت ۱۰ تومن در الکتریکی ها فروخته میشه)

۳- یک مقاومت ۱۰ وات ۱۰۰ اهم

اگر ۳ قطعه فوق الذکر یعنی سیم پیچ ۱۲ ولت ترانس و دیمر و مقاومت ۱۰۰ اهمی را سری کنید دراینصورت سیم پیچ ۲۲۰ ولتی ترانس براحتی و با کیفیت عالی قادر به روشن کردن هر لامپ مهتابی (LCD) خواهد بود

قطعا باور نکردید که سیم پیچ ۲۲۰ ولتی ترانس قادر به تهیه و تولید ولتاژ لازم ( بیش از ۱۵۰۰ولت) باشه اما اگر این ۳ قطعه ساده و سهل الوصول را تهیه و سری کنید علاوه بر باور کردن این حقیقت ، حیرت زده هم میشوید که چگونه ترانس معمولی بدون تحمل کوچکترین فشاری این ولتاژبالا و مورد نیاز بکلایت را تولید میکنه ؟

توجه : حتما در زمان آغاز تست ، کلید دیمر خاموش باشه تا در راستای تنظیم تستر ، جریان ترانس را از مینیمم بسمت ماکزیمم تا مقدار لازم افزایش دهید .
در غیراینصورت اگه دیمر اشتباها در آغاز تست در ماکزیمم مقدار باشه دراینصورت تا زمانیکه بمقدار کافی کاهش دهید ، ولتاژ بسیار بالا و بسیار بیش از نیاز در ترانس تولید میشه و موجب صدمه ترانس خواهد شد.
در ضمن وجود مقاومت صرفا جهت حذف هارمونی های مضر و افزایش کیفیت ولتاژه و لذا اگه کیفیت ولتاژ و نور لامپ مورد هدف نباشه و فقط دستیابی به ولتاژ بالا مورد نظر باشه ، همین مقاومت هم لازم نیست .


سپاس



[غزال]

درود

اینم فیلم آزمایش تستر بکلایت کوتاه و بلند


سوال : از چه پدیده ای برای ساختن این تستر استفاده کردم

در واقع عملکرد و تحلیل این تستر بسیار ساده و عجیب و باورنکردنی چیه ؟


دیگه با این روش بسادگی میتونیم مگس کش برقی بسیار عالی بسازیم که سوسک و مارمولک رو هم خاکستر کنه .
زیرا در مگس کش برقی موجود برای تهیه ولتاژ بالا از چند برابر کننده استفاده میشه که به خازن های ولتاژ بالا نیاز داره که بواسطه قیمت بالای خازن ولتاژ بالا از خازن ظرفیت پایین استفاده میشه که جریان ناچیزی میده و لذا اگه بخوایم جریان قابل توجهی داشته باشه باید از خازن های ظرفیت بالا استفاده کنیم که فوق العاده گرونه بطوریکه حتی یک خازن ۱ یا ۲ میکرو ۲۰۰۰ ولتی بیش از ۱۰ هزار تومنه

بنابرین چند برابر کننده ای که ولتاژ و جریانش چند برابر مگس کش باشه فوق العاده گرون میشه
در مگس کش از خازن عدسی حدود ۱ نانو استفاده میشه

به این ترتیب این تستر که با هزینه ناچیز ، جریان قابل توجهی میده برای اهدافی از قبیل لامپ های نئون تبلیغاتی و سوسک کش و امثالهم قابل استفاده است .
پاسخ دو سوال فوق در پست ۴۷ تقدیم شد

سپاس



[mamush]

درود بر استاد
مدار با 220 ولت كار ميكنه ؟ لطفا اتصالات را بيان كنيد ممنون ميشم و براي استفاده از مدار به عنوان حشره كش آيا بايد دو سر ترانس را به صفحه هاي مشبك بديم ؟



[غزال]

درود بر استاد
مدار با 220 ولت كار ميكنه ؟ لطفا اتصالات را بيان كنيد ممنون ميشم و براي استفاده از مدار به عنوان حشره كش آيا بايد دو سر ترانس را به صفحه هاي مشبك بديم ؟

درود

بله ورودی تستر یعنی ورودی سه قطعه سری به برق شهر متصل میشه
با هر ترانسی دم دستت باشه کار میکنه ولی اگه دیمر را برای ولتاژ بسیار زیاد تنظیم کنی داخل ترانس جرقه میزنه و خراب میشه
تا حدود ۱/۵ کیلو ولت که بکلایت را روشن کنه اشکالی نداره .

برای حشره کش باید خروجی یکسو بشه و با یک خازن موازی بشه یعنی فقط یک خازن کافیه که میتونی از ظرفیت قابل توجه استفاده کنی که چیزی گیرش افتاد جر بده
ضمنا میتونی از دو ترانس استفاده کنی بنحویکه ورودی دو تزانس با هم سری و خروجی دو ترانس هم با هم سری بشه و هر کدام از خروجی ها با دیود و یک خازن یکسو و انرژی ذخیره بشه و نهایتا ولتاژ و انرژی دو خازن سری بشه
باین ترتیب با خازن ارزونتر ، ولتاژ و جریان قابل توجهی بدست میاد
و البته برای مگس کش نیاز به مقاومت سری هم نداره ( باشه هم اشکالی نداره ) . فقط ترانس و دیمر برای تهیه ولتاژ بالا کافیه
سپاس



[غزال]

درود

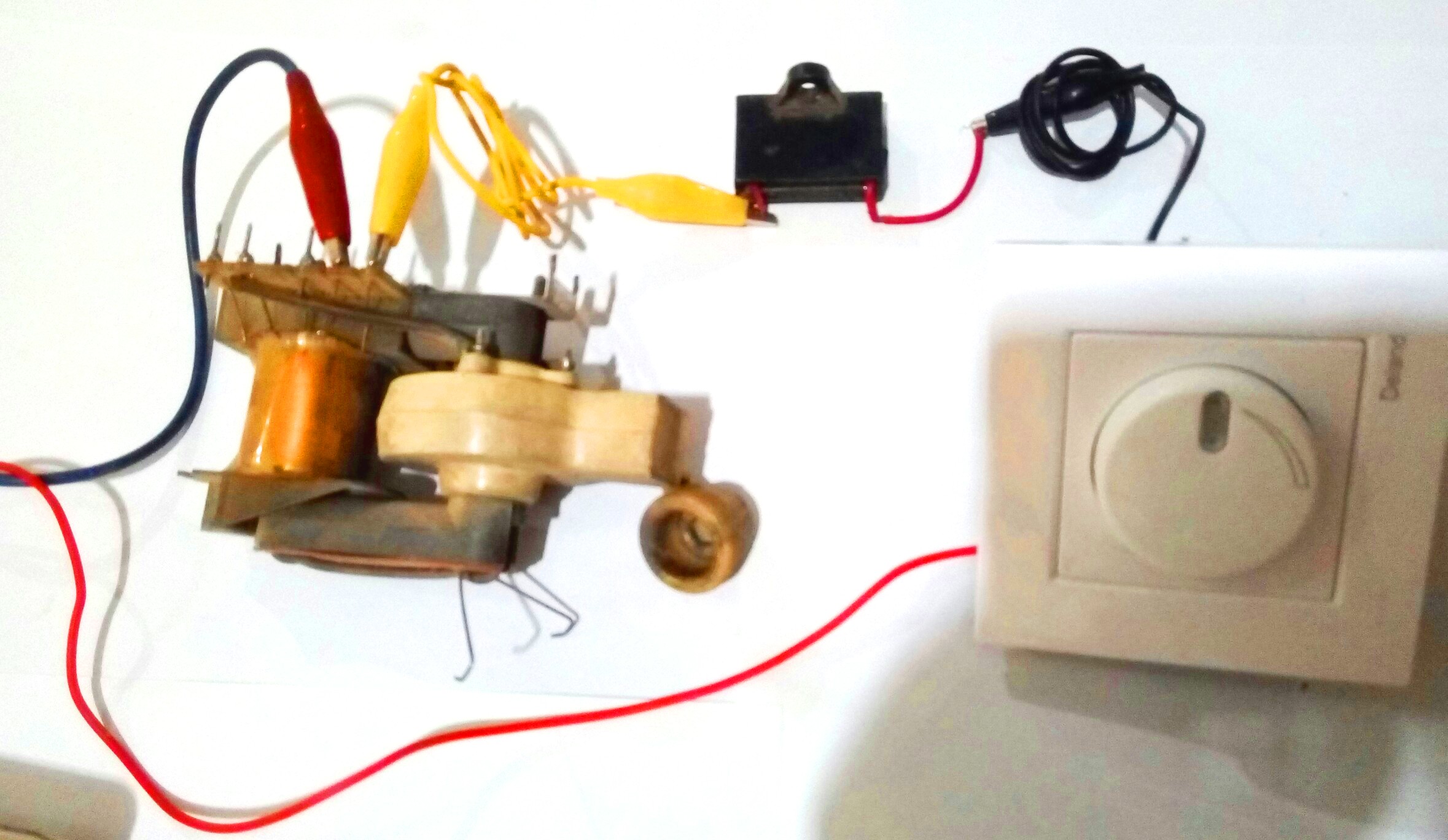

اینم هایولتاژ فقط با
۱- دیمر
۲- ترانس هایولتاژ
۳- خازن بایپلار حدود ۱ میکرو ۴۵۰ ولت
اگه این سه قطعه را با هم سری کنید هایولتاژی حدود ۲۰ کیلو ولت که در فیلم پیوست ملاحظه میفرمایید ، خواهید داشت

البته در جریان بدست آوردن سیم پیچ مناسب باید یک مقاومت آجری حدود ۱۰۰ اهم ۱۰ وات یا اتو را نیز با این سه قطعه سری کنید تا سیم پیچ مناسب ترانس را پیدا کنید و اگه در جریان آزمایش از سیم پیچ های نامناسب ترانس هایولتاژ استفاده کردید موجب صدمه قطعات نشه
و پس از پیدا کردن سیم پیچ مناسب ، اتو یا مقاومت را از مدار حذف کنید .
مناسب ترین سیم پیچ ورودی ترانس ، سیم پیچی است که با کمترین جریان ورودی ، در خروجی بیشترین ولتاژ تولید بشه و بعبارتی در حالتی که مقاومت کمتر داغ بشه و لی بیشترین ولتاژ تولید بشه
بهمین سادگی اگه سیم قرمز و آبی سمت چپ تصویر را به برق شهر متصل کنید میتوانید ولتاژ بسیار بالایی حدود ۲۰ کیلو ولت و بالاتر تهیه کنید.

سپاس



[محمدزادهmmh]

عالی بود ممنون از مطلب با ارزش شما



[محمدزادهmmh]

خیلی وقت بود که دنبال یه همچین مطلبی میگشتم
ممنون از شما استاد بزرگوار و عزیز:yahoo:



[غزال]

پاسخ : رد: تستر ساده بکلایت مهتابی (LCD) با ترانس ۱۲ ولت

خیلی وقت بود که دنبال یه همچین مطلبی میگشتم
ممنون از شما استاد بزرگوار و عزیز:yahoo:

درود بر شما

نظر لطف شماست
حقیقتا چنین شیوه بسیار بسیار ساده جهت تولید ولتاژ بالا در جریان آزمایشات اخیر حاصل شد و هنوز مبهوتم که چرا تابحال از این شیوه استفاده نشده و باورم نمیشه ولی هر چه در ایتترنت جستجو کردم چنین شیوه ای ندیدم.
انصافا روش بسیار بسیار ساده ای است و کاربرد فراوانی داره .
من از طفولیت تعلق خاطر شدیدی نسبت به امور تحقیقاتی داشتم و دستیابی به توفیق در مواردی چندین سال به درازا میکشید که لذت توفیقات صعب الوصول قابل تصور است اما در این مورد اخیر باوجودیکه دستیابی به این شیوه در اندک زمان و با سادگی باورنکردنی حاصل شد با این وجود لذت آن قابل قیاس با موارد گذشته نبود .

سپاس



[مجید89]

سوال : از چه پدیده ای برای ساختن این تستر استفاده کردم

در واقع عملکرد و تحلیل این تستر بسیار ساده و عجیب و باورنکردنی چیه ؟

سلام استاد عزیز و بزرگوار. مدتها بود که منتظر بودم تا شما اوقات فراغتی پیدا کنید و از شر عنودان بدگهر خلاص بشید تا بتونیم از وجودتون بیشتر بهره مند بشیم. خوشحالم که علی الظاهر فرصتی پیدا کرده اید و احتمالاً از حجم مشکلاتتان کاسته شده. الحمدلله
اما در موضوع سؤال مطروحه:
با توجه به نحوه کار دیمر که برای کاهش سطح ولتاژ از ترایاک استفاده میشه و قسمتی از سیگنال سینوسی رو حذف میکنه، سیگنال عبوری از دیمر (بسته به میزان تنظیم شده توسط دیمر) دارای مقدار مؤثری بین صفر تا 220 ولت خواهد بود. این سیگنال که هنوز دارای ماهیت متناوب است با عبور از اولیه ترانس، در ثانویه تولید ولتاژ متناوب میکنه . با فرض استفاده از ترانس 12 ولت، نسبت ثانویه به اولیه در این ترانس برابر 18.3 خواهد بود. فرضاً ولتاژ تنظیم شده توسط دیمر حدود 50 ولت باشد در خروجی ترانس، ولتاژ برابر 50*18.3=916 ولت خواهیم داشت. و این ولتاژ بالا برای مصارف مدنظر ( با توجه به میزان جریان دهی ترانس) قابل استفاده است.



[غزال]

سلام استاد عزیز و بزرگوار. مدتها بود که منتظر بودم تا شما اوقات فراغتی پیدا کنید و از شر عنودان بدگهر خلاص بشید تا بتونیم از وجودتون بیشتر بهره مند بشیم. خوشحالم که علی الظاهر فرصتی پیدا کرده اید و احتمالاً از حجم مشکلاتتان کاسته شده. الحمدلله
اما در موضوع سؤال مطروحه:
با توجه به نحوه کار دیمر که برای کاهش سطح ولتاژ از ترایاک استفاده میشه و قسمتی از سیگنال سینوسی رو حذف میکنه، سیگنال عبوری از دیمر (بسته به میزان تنظیم شده توسط دیمر) دارای مقدار مؤثری بین صفر تا 220 ولت خواهد بود. این سیگنال که هنوز دارای ماهیت متناوب است با عبور از اولیه ترانس، در ثانویه تولید ولتاژ متناوب میکنه . با فرض استفاده از ترانس 12 ولت، نسبت ثانویه به اولیه در این ترانس برابر 18.3 خواهد بود. فرضاً ولتاژ تنظیم شده توسط دیمر حدود 50 ولت باشد در خروجی ترانس، ولتاژ برابر 50*18.3=916 ولت خواهیم داشت. و این ولتاژ بالا برای مصارف مدنظر ( با توجه به میزان جریان دهی ترانس) قابل استفاده است.

درود

بابت اظهار لطف شما ممنونم
باوجودیکه شرایطم چندان تفاوتی نکرده اما مورد حاضر نیاز به تمرکز قابل توجه نداره و از سوی دیگر مورد بسیار قابل توجهی است که در جریان ساخت تستر حاصل شد لذا بدین جهات و اینکه وقت چندانی مصروف این تاپیک نمیشه سوال مربوطه را مطرح کردم.

اما پاسخ شما نادرسته زیرا مجاز به اعمال ۵۰ ولت به سیم پیچ ۱۲ ولتی ترانس نیستیم چون ترانس بشدت داغ میکنه و میسوزه و متعاقبا دیمر هم صدمه می بینه.

سپاس
