تجربیات: تجربه تعمیر آیفون صوتی تابا

[manam64]

باسلام خدمت دوستان

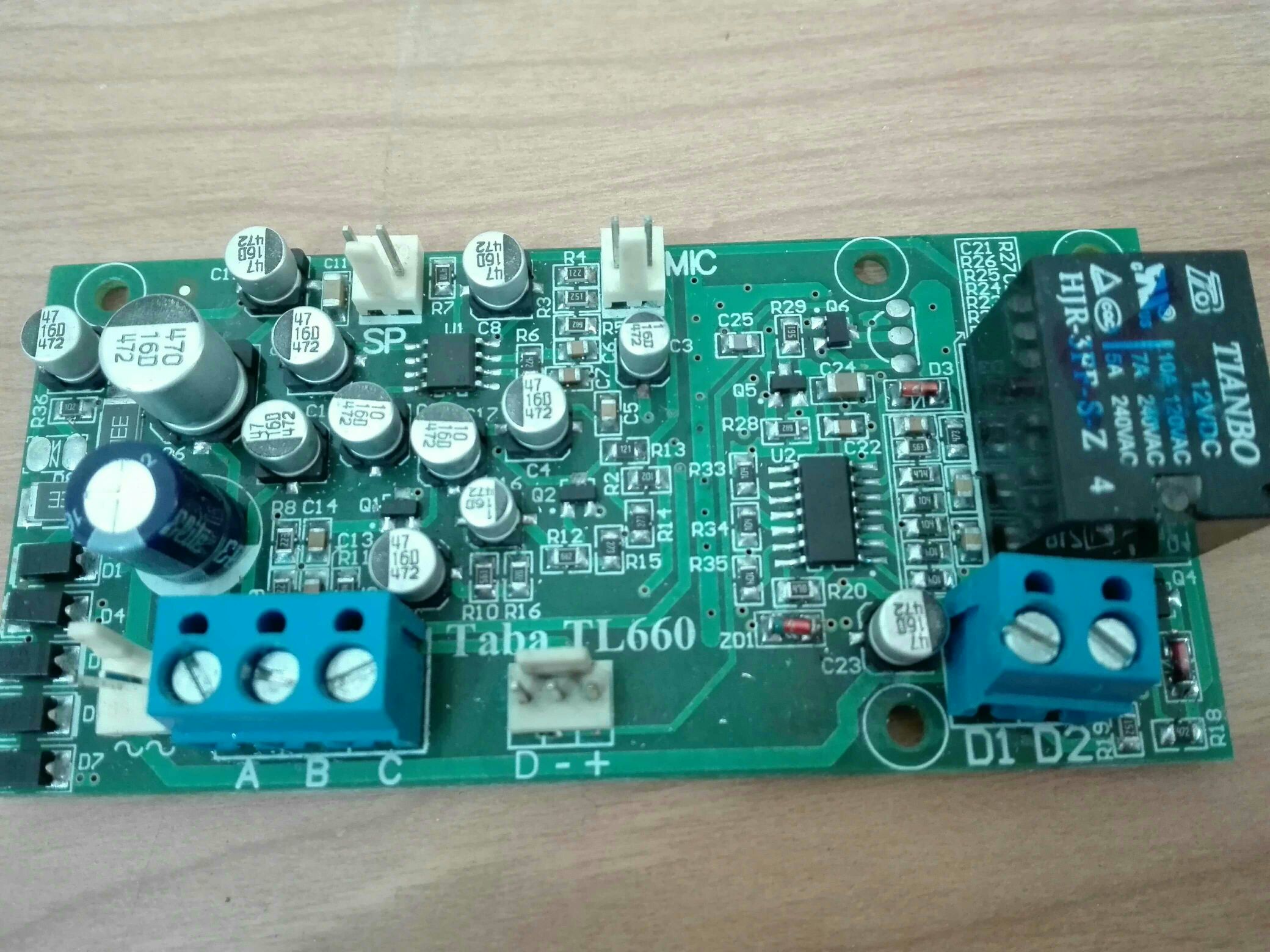

لازم دونستم تجربه کوچیکی که در تعمیر برد آیفون صوتی تابا کسب کردم در اختیار بقیه بزارم شاید مشکلی از همکاران گرامی حل بشه .اگه بدرد کسی خورد یه صلوات نثار اموات ما و خودش بکنه.

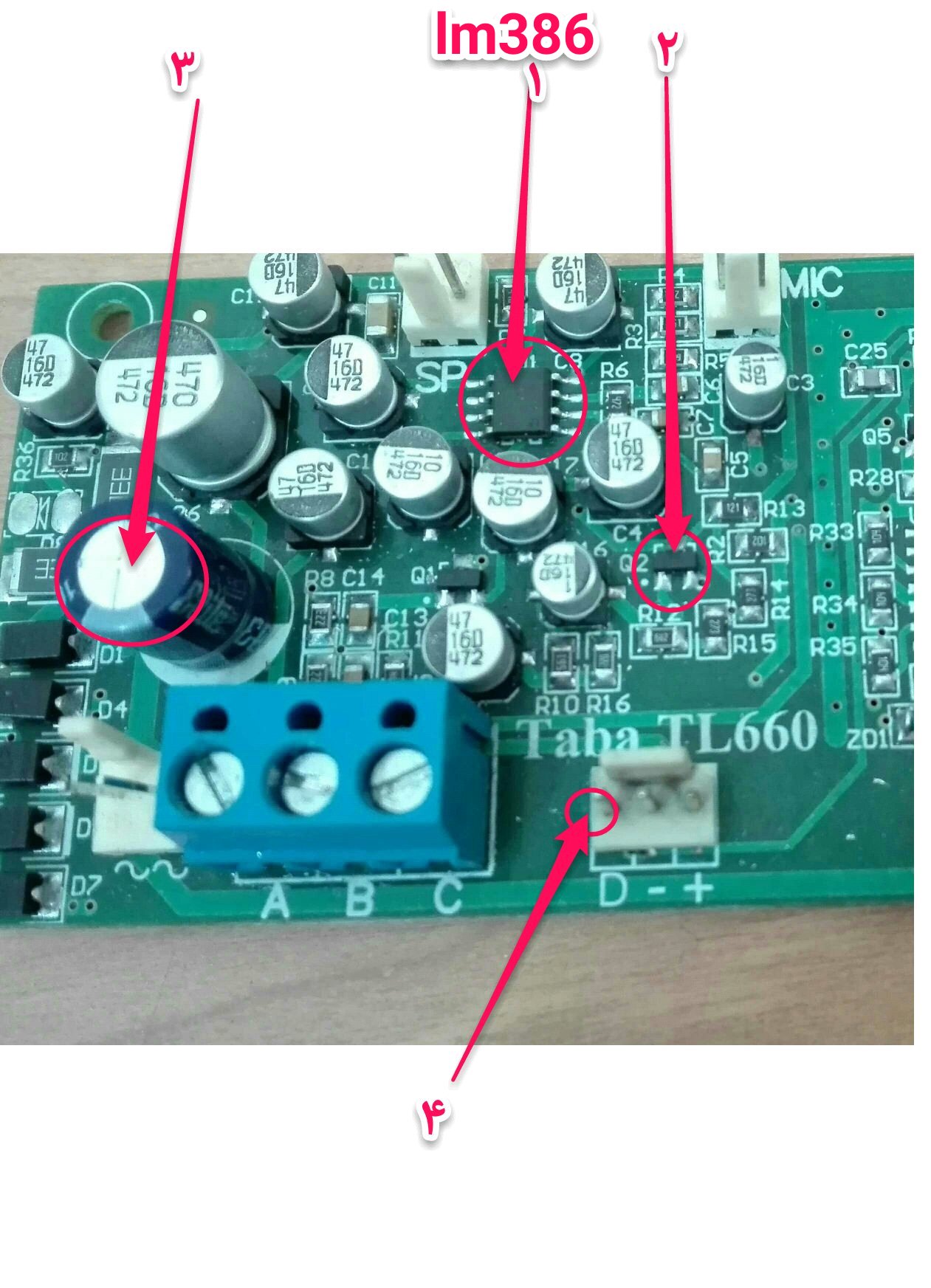

درابتدا از قسمت تغذیه شروع میکنم که بدلیل استفاده شرکت از خازن ۱۶ولتی اکثرا این خازن باد کرده و خراب میشه که تو عکس
باشماره۳ مشخصه که با خرابی صدای نویز شدیدی تو آیفون شنیده میشه موقع تعویض حتما از خازن ۲۵ ولتی استفاده کنید بدلیل اینکه خروجی ترانس ها اکثرا از ۱۶ ولت رد میکنه.
بعضی مواقع با خراب شدن و تعویض اون همه چی مرتبه ولی زنگ و صدای گوشی به پنل قطع میشه که توضیحشو میدم
مورد بعدی قطع بودن صدای پنل به گوشیه که با تعویض میکروفن پنل اگه رفع نشد با تعویض ترانزیستورشماره ۲ حل میشه اگه صدا ضعیف بود یا فقط صدای فوت کردن میومد ابتدا خازن های ظرفیت پایین اطراف ترانزیستور رو عوض کنید بعد برین سراغ خودش.
مورد بعدی قطعی صدای گوشی به پنله که اگه هوک گوشی سالم بود مشکل از آیسی lm386 میتونه باشه که مثل قبل اگه صدا ضعیف بود ابتدا خازن های ظرفیت پایین اطرافش وبعد خودشو تعویض کنید

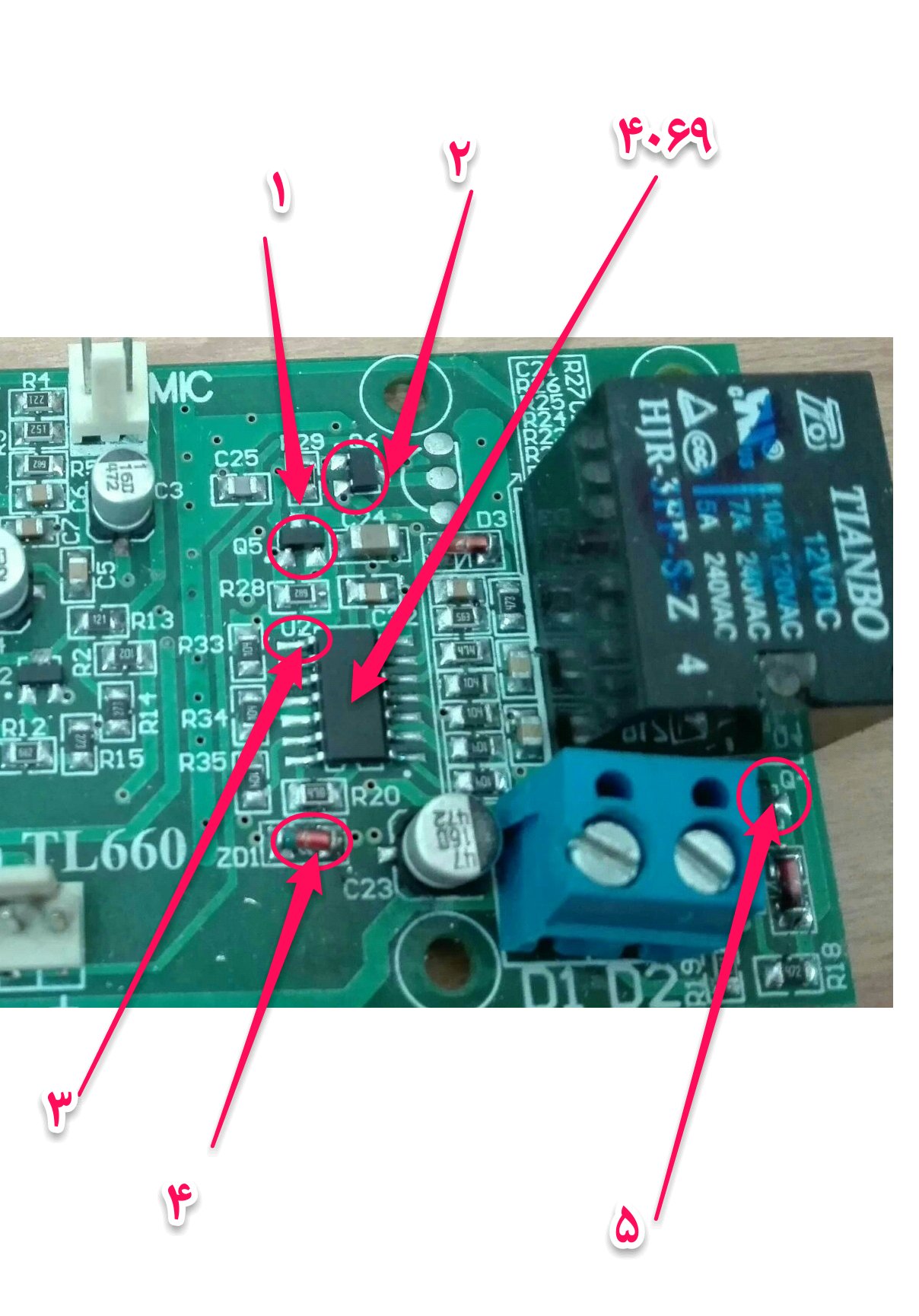

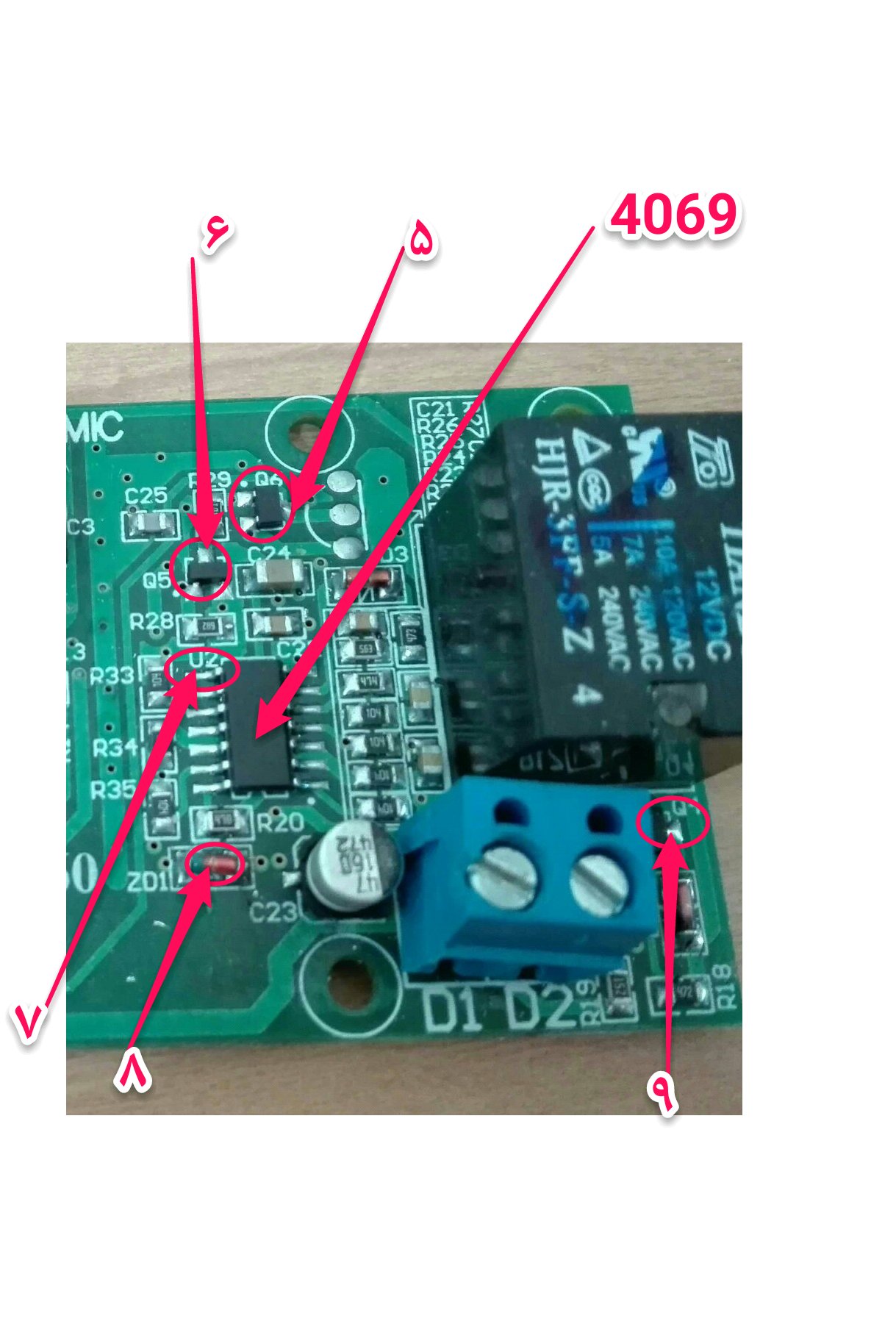

مورد بعدی قطع بودن صدای زنگه که بازهم درصورت سالم بودن هوک و شصتی زنگ .ابتداسیم زنگ گوشی رو به قسمت dکه باشماره ۴ مشخصه اتصال میدیم زنگ نزد به خروجی ترانزیستور شماره ۵ اتصال میدیم که تقویت دوم زنگه اگه نشد ترانزیستور ممکنه مشکل داشته باشه به خروجی شماره ۶اتصال میدیم که تقویت مرحله اوله اگه باصدای کم زنگ زد ترانزیستور ۵ خرابه اگه نزد به شماره ۷ که پایه ۸ آیسی ۴۰۶۹ هستش اتصال میدیم اگه یه صدای لرزش خفیف شنیدید ترانزیستور ۶ هم خرابه اگه نه آیسی رو بعد از اینکه از ولتاژش اطمینان حاصل کردید تعویض کنید .ولتاژگیری هم روی پایه های ۷ و۱۴ آیسی ۴۰۶۹ باید ولتاژ ۹ به بالا داشته باشید...
موردی که در بعضی مواقع با خرابی خازن تغذیه پیش میاد اینه که دیود زنرشماره ۸ خراب میشه و بدلیل شورت شدن ولتاژ مدار کاهش پیدا میکنه وزنگ و صدای گوشی به پنل قطع میشه .با تعویض این دیود زنر مشکل حل میشه.
در مواردی که رله درب بازکن یکسره عمل میکنه یا عمل نمیکنه ترانزیستور شماره ۹ رو بررسی کنید. یاعلی



[reza th]

مشاهده فایل‌پیوست 161084مشاهده فایل‌پیوست 161085مشاهده فایل‌پیوست 161091
باسلام خدمت دوستان
لازم دونستم تجربه کوچیکی که در تعمیر برد آیفون صوتی تابا کسب کردم در اختیار بقیه بزارم شاید مشکلی از همکاران گرامی حل بشه .اگه بدرد کسی خورد یه صلوات نثار اموات ما و خودش بکنه.
درابتدا از قسمت تغذیه شروع میکنم که بدلیل استفاده شرکت از خازن ۱۶ولتی اکثرا این خازن باد کرده و خراب میشه که تو عکس
باشماره۳ مشخصه که با خرابی صدای نویز شدیدی تو آیفون شنیده میشه موقع تعویض حتما از خازن ۲۵ ولتی استفاده کنید بدلیل اینکه خروجی ترانس ها اکثرا از ۱۶ ولت رد میکنه.
بعضی مواقع با خراب شدن و تعویض اون همه چی مرتبه ولی زنگ و صدای گوشی به پنل قطع میشه که توضیحشو میدم
مورد بعدی قطع بودن صدای پنل به گوشیه که با تعویض میکروفن پنل اگه رفع نشد با تعویض ترانزیستورشماره ۲ حل میشه اگه صدا ضعیف بود یا فقط صدای فوت کردن میومد ابتدا خازن های ظرفیت پایین اطراف ترانزیستور رو عوض کنید بعد برین سراغ خودش.
مورد بعدی قطعی صدای گوشی به پنله که اگه هوک گوشی سالم بود مشکل از آیسی lm386 میتونه باشه که مثل قبل اگه صدا ضعیف بود ابتدا خازن های ظرفیت پایین اطرافش وبعد خودشو تعویض کنید
مورد بعدی قطع بودن صدای زنگه که بازهم درصورت سالم بودن هوک و شصتی زنگ .ابتداسیم زنگ گوشی رو به قسمت dکه باشماره ۴ مشخصه اتصال میدیم زنگ نزد به خروجی ترانزیستور شماره ۵ اتصال میدیم که تقویت دوم زنگه اگه نشد ترانزیستور ممکنه مشکل داشته باشه به خروجی شماره ۶اتصال میدیم که تقویت مرحله اوله اگه باصدای کم زنگ زد ترانزیستور ۵ خرابه اگه نزد به شماره ۷ که پایه ۸ آیسی ۴۰۶۹ هستش اتصال میدیم اگه یه صدای لرزش خفیف شنیدید ترانزیستور ۶ هم خرابه اگه نه آیسی رو بعد از اینکه از ولتاژش اطمینان حاصل کردید تعویض کنید .ولتاژگیری هم روی پایه های ۷ و۱۴ آیسی ۴۰۶۹ باید ولتاژ ۹ به بالا داشته باشید...
موردی که در بعضی مواقع با خرابی خازن تغذیه پیش میاد اینه که دیود زنرشماره ۸ خراب میشه و بدلیل شورت شدن ولتاژ مدار کاهش پیدا میکنه وزنگ و صدای گوشی به پنل قطع میشه .با تعویض این دیود زنر مشکل حل میشه.
در مواردی که رله درب بازکن یکسره عمل میکنه یا عمل نمیکنه ترانزیستور شماره ۹ رو بررسی کنید. یاعلی

وقت شما بخیر.صدای نویز هوم مانند که بعد از نصب پنل صوتی تابا شنیده میشه از چی ممکنه باشه .زمانیکه پنل نصب نیست این نویز رو نداریم.واینکه صدای زنگ ضعیف بی دلیل در پنل از چیه .بدون اینکه کسی زنگ بزنه؟ ممنون راهنمایی کنید
