درخواست: تبدیل 12 ولت به 5 ولت

[reza_476]

باسلام

نوشته اصلی توسط gadraj
با سپاس و تشکر از همه دوستان که راهنمایی میکنند ....

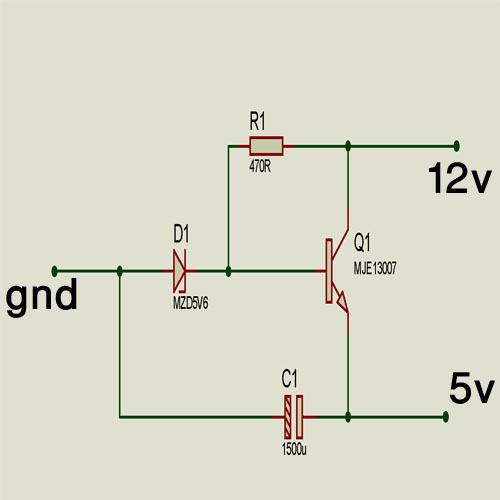

البته اگر از مدار اشاره شده استفاده شوددر خروجی 4و4 ولت خواهید داشت برای اصلاح این نقص زینر انرا باید 5.7 ولت { این ولتاژ در زینرها استاندارد نیست اما میتونید با اضافه و سری کردن یک دیود 4004 به این ولتاژ دست یازید } انتخاب کنید تا افت ولتاژ بایس ترانزیستور نیز جبران گردد .
با رگولاتورهای سویچینگ سری LM2576 نیز مدارات جامعی در همین تاپیک ارشیو مدارات ...ارایه شده است اگر مطالعه می کردین نیاز به ایجاد تاپیک تکراری هم نبود .
موفق باشید .

​

تشکر از استاد بزرگوار جناب آقای رجبی کار تئوری ما را تکمیل کردند



[reza_476]

باسلام
خدمت جناب استاد محترم رجبی در نقشه شماتیک مورد بحث فوق حداقل جریان برای ولتاژ ورودی چقدر باید باشد تا 3 آمپر خروجی را پاسخگو باشد



[mehdifull]

استاذ رجبی این مدار رو با کدام نرم افزار میشه چک کرد که تست بشه با پروتیوس میشه؟



[gadraj]

باسلام تشکر از استاد بزرگوار جناب آقای رجبی کار تئوری ما را تکمیل کردند

با سلام : متقابلا ممنونم اقا رضا : در رگولاتورهای سری مثل همین شماتیک - جریان ورودی در حد همون جریان خروجی باشد کافیست اما مسلما هر چقدر جریان در ورودی اضافی باشد مشکلی در خروجی نخواهید داشت . بعبارتی : جریان ورودی در رگولاتورهای سری { حداقلش مساوی با جریان خروجی و حداکثر تعریف شده ای ندارد میتوان از جریان های بالاتری هم استفاده کرد } زیرا همونطور که از اسمش پیداست این مدارات را با نام { رگولاتور ولتاژ } می شناسیم و جریان خروجی را بنا به نیاز خودمون تعریف یا انتخاب میکنیم .{ رگولاتورهای جریان} هم داریم که خارج از این بحث میباشد . موفق باشید .



[tone]

با سلام
من یه مدار میخواستم که 12 ولت رو به 5 ولت 3آمپر تبدیل کنه وخط استارت هم داشته باشه به این صورت که با زدن به زمین فعال و غیر فعال شود
با تشکر از همکاری شما
لطفا با ای سی lm2574m باشه ممنون

​



[abjadhoz]

با این مدار میشه ولتاژو عوض کرد فقط باید ببینی چه رسیستوری مناسبه ولی آمپرو نمیدونم
http://www.reuk.co.uk/LM317-Voltage-Calculator.htm
