تبدیل مبدل پروگرامر sop8 به QFN8 BJA

[omid_2005]

با سلام خدمت همکاران و دوستان عزیز

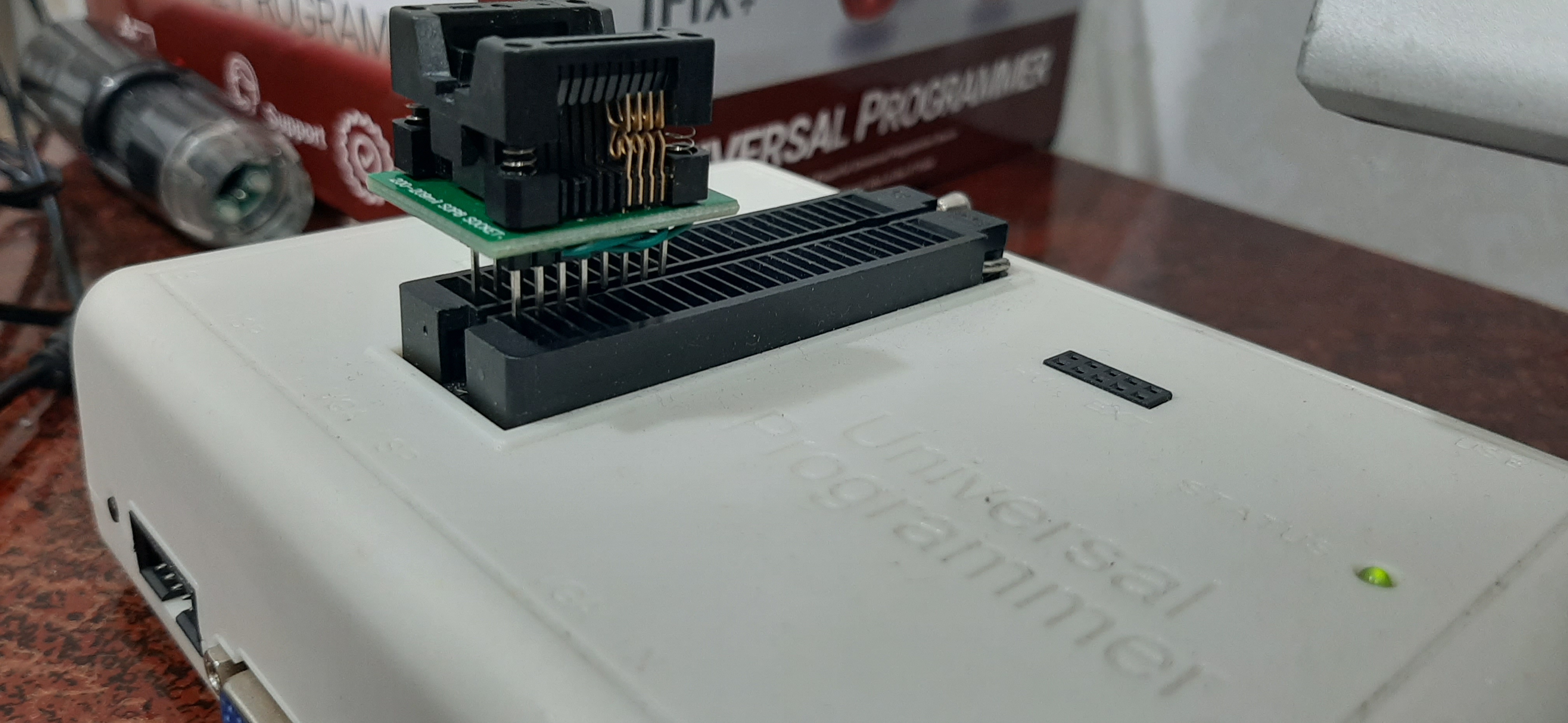

ساخت مبدل برای پروگرام کردن ایسیهای سری

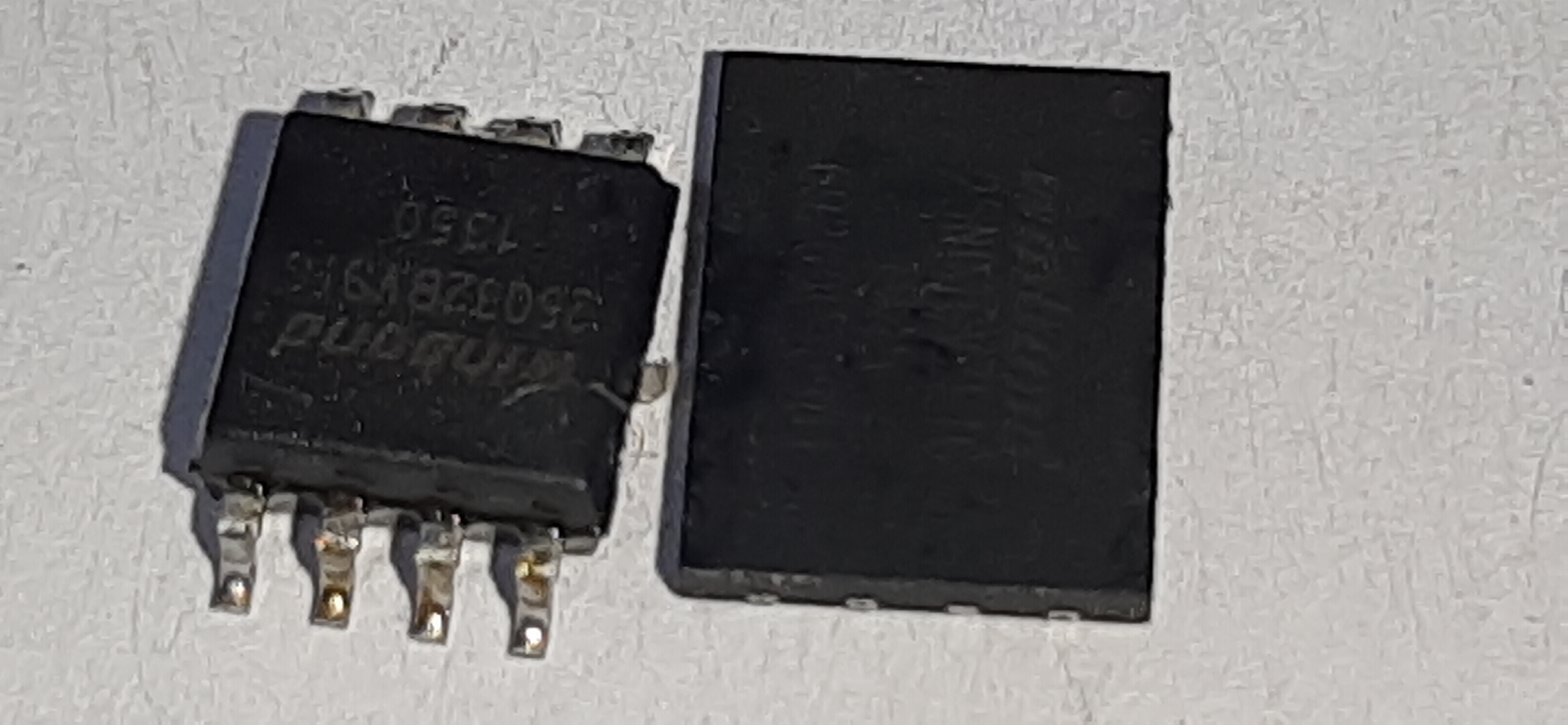

W25N01GVZEIG
W25Q256FV

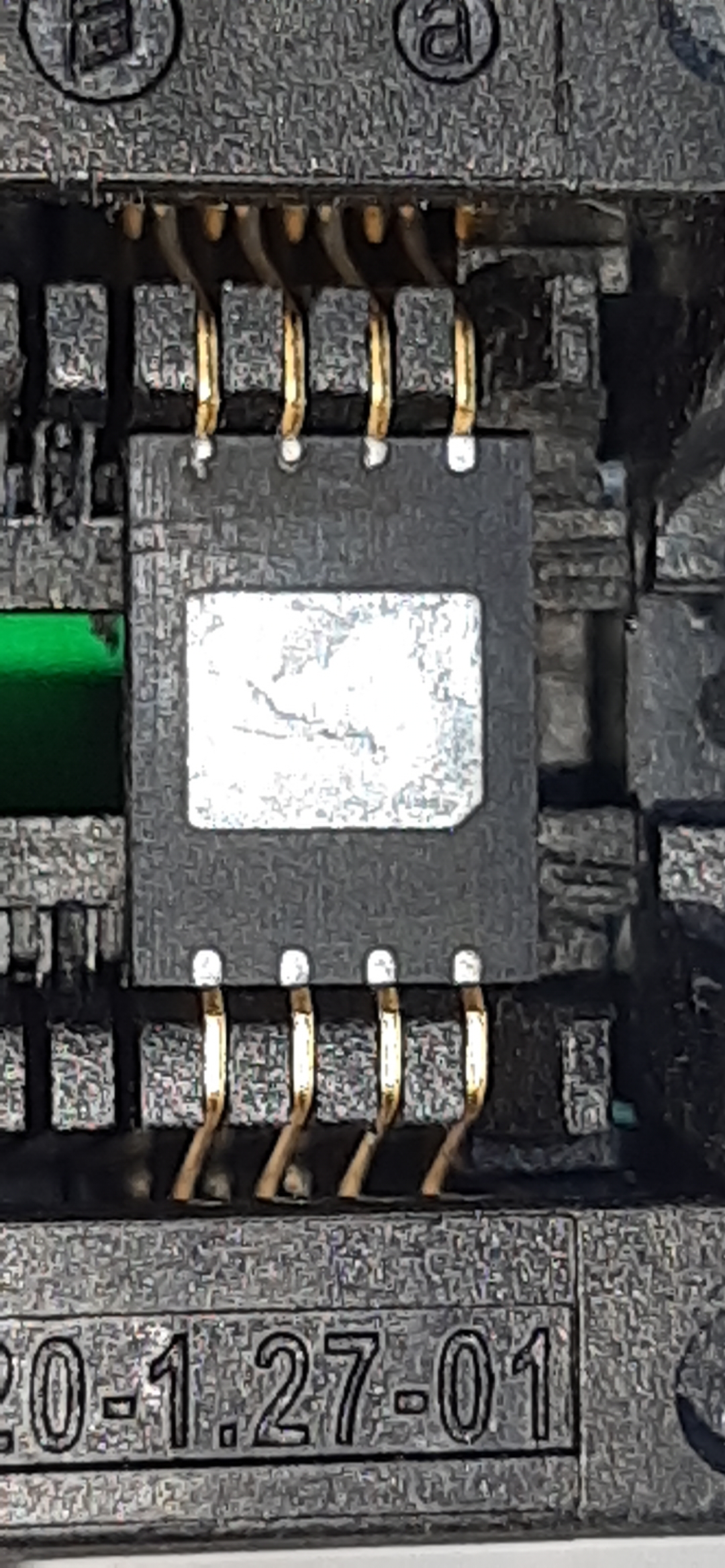

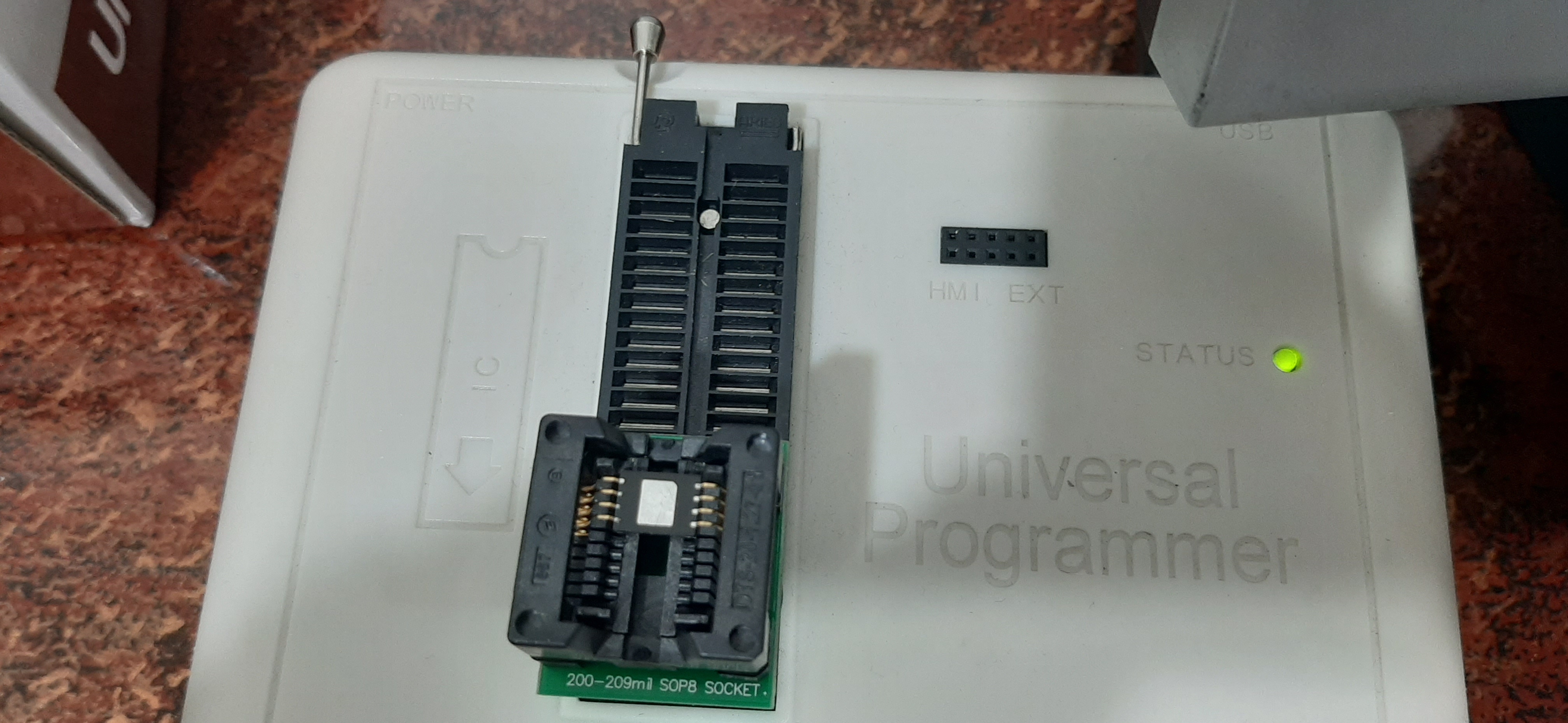

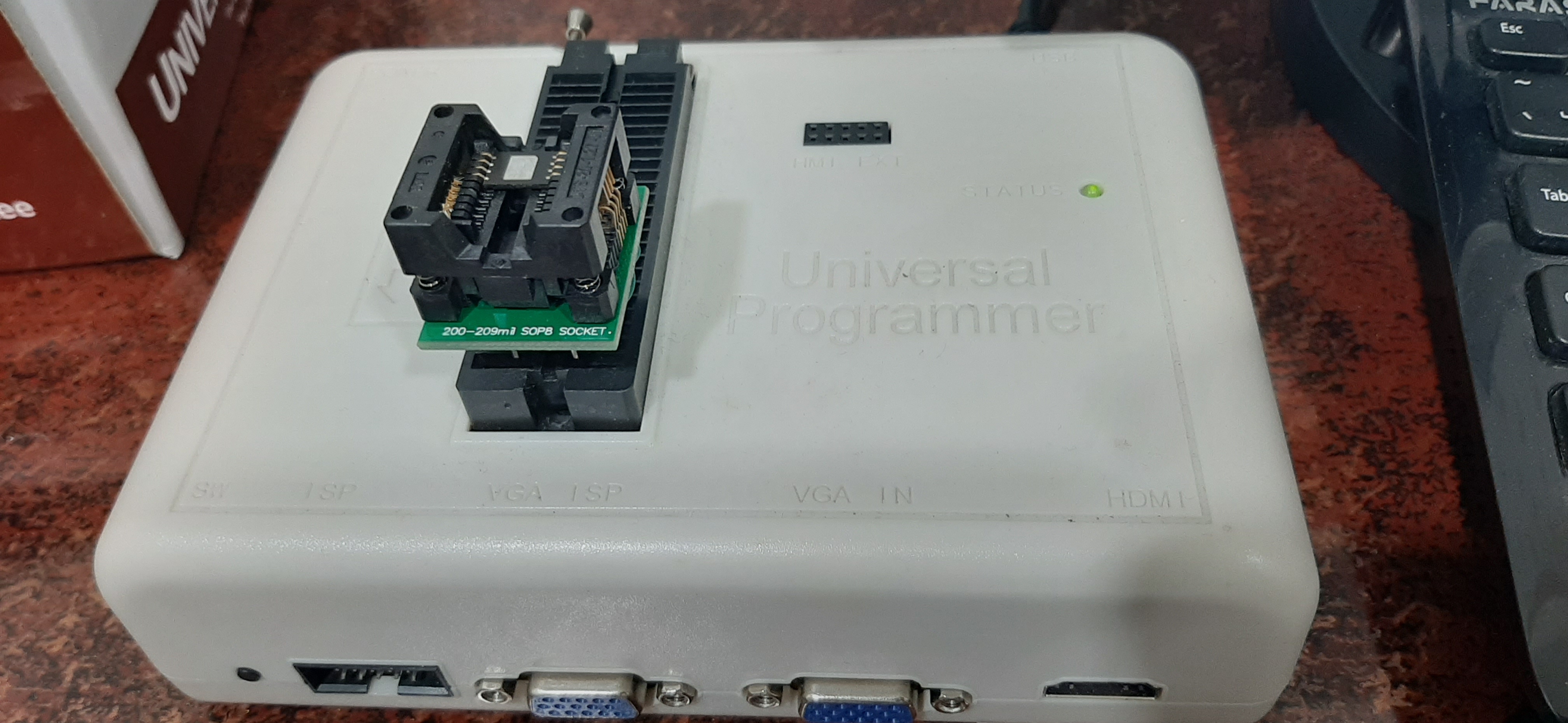

حتما ایسی باید مطابق عکسها برعکس قرار بگیرد

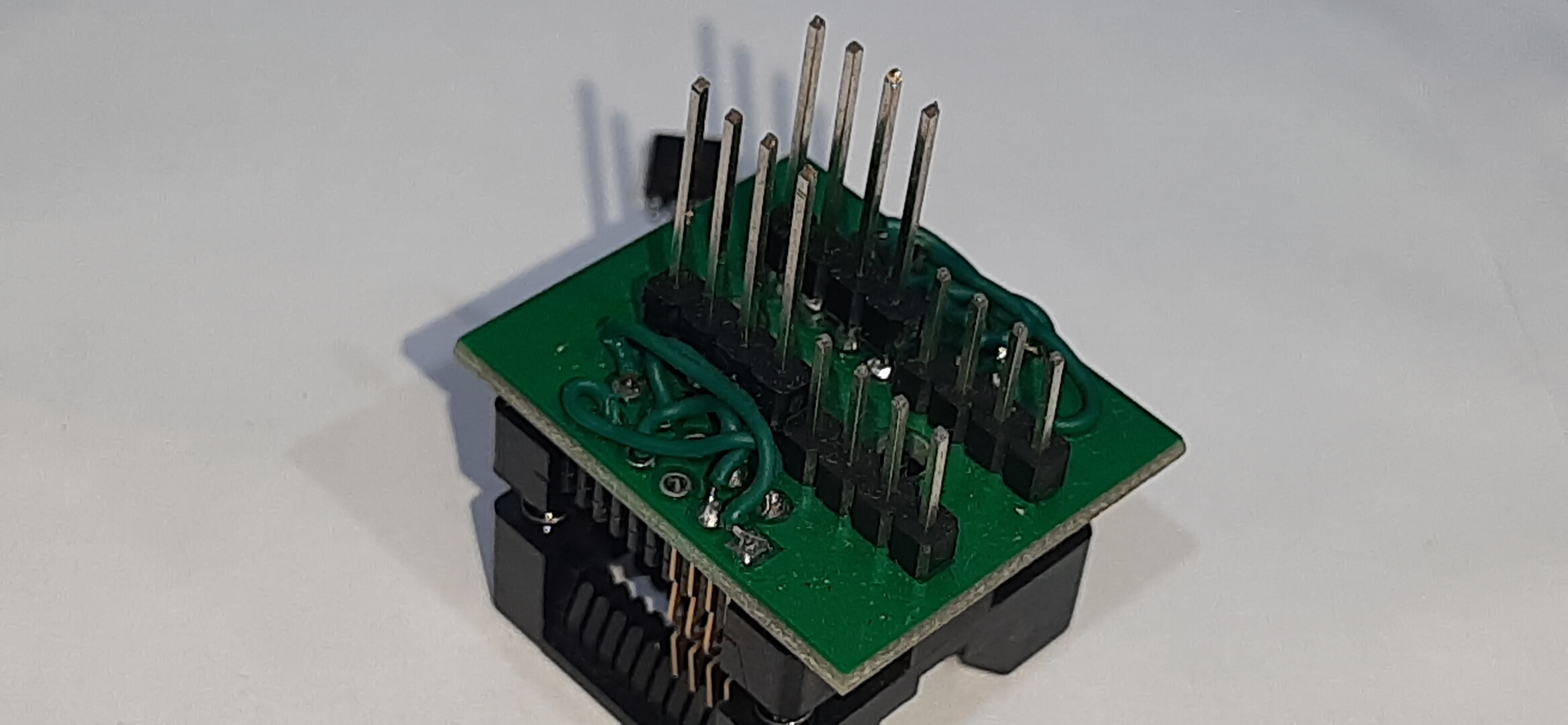

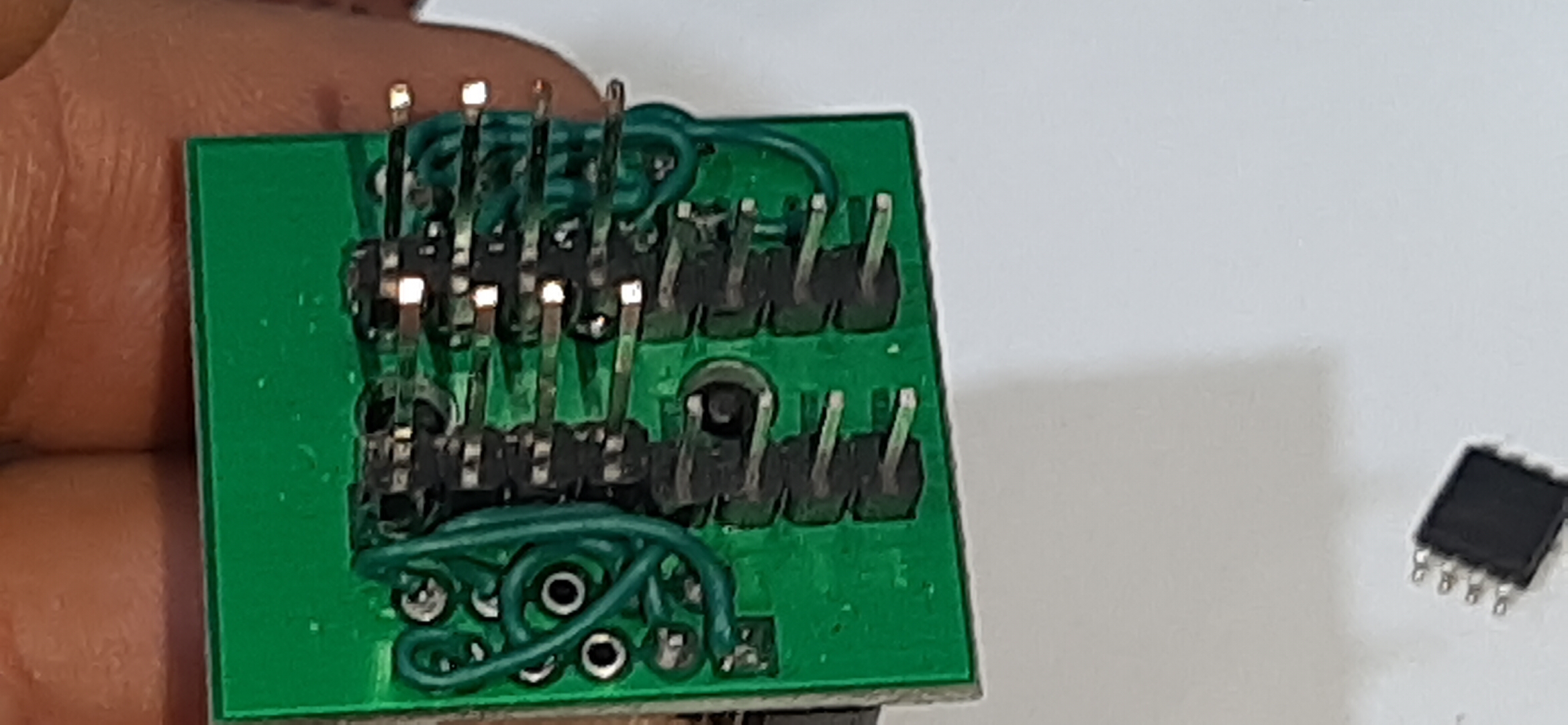

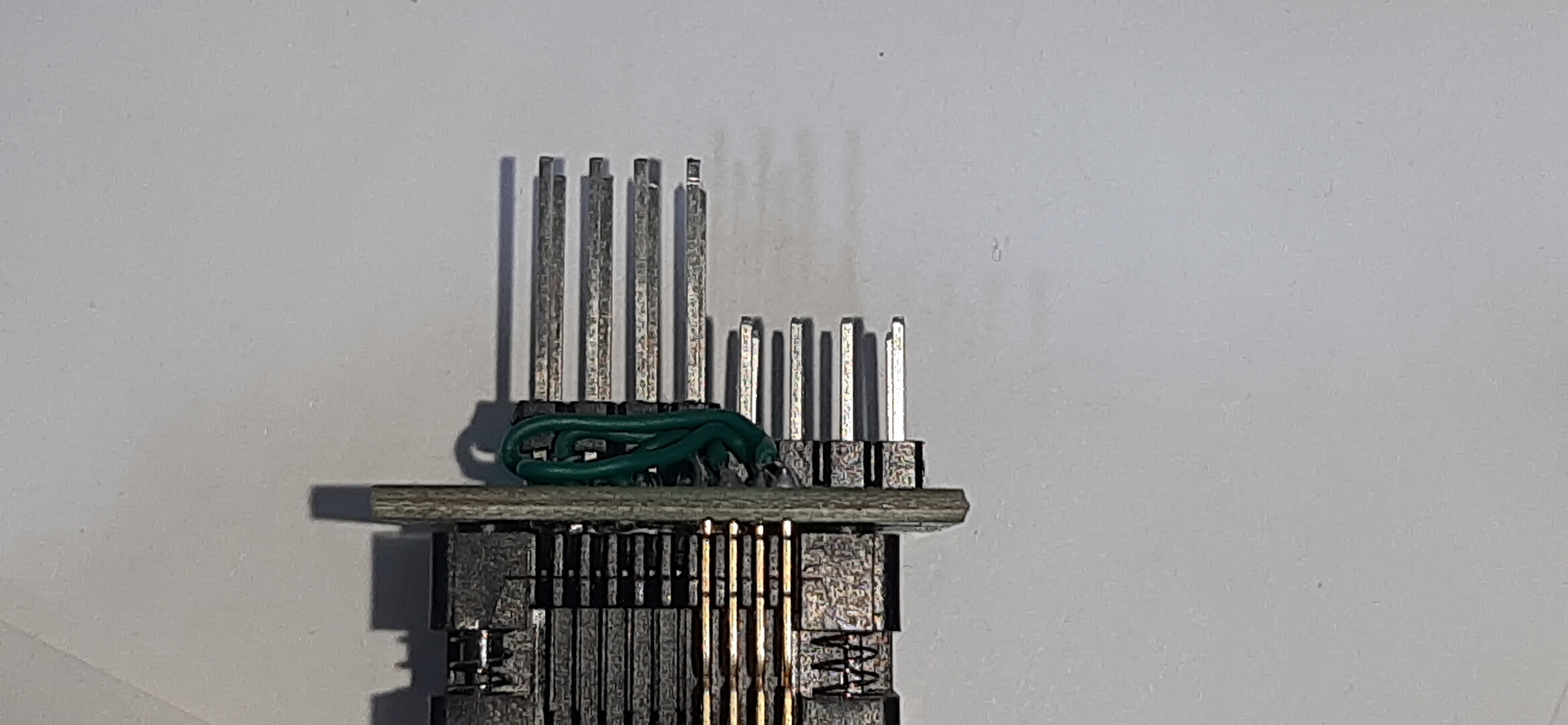

چون برعکس میشه باید حتما باید پین هدر جدید نصب و سیمکشی شود مطابق تصاویر

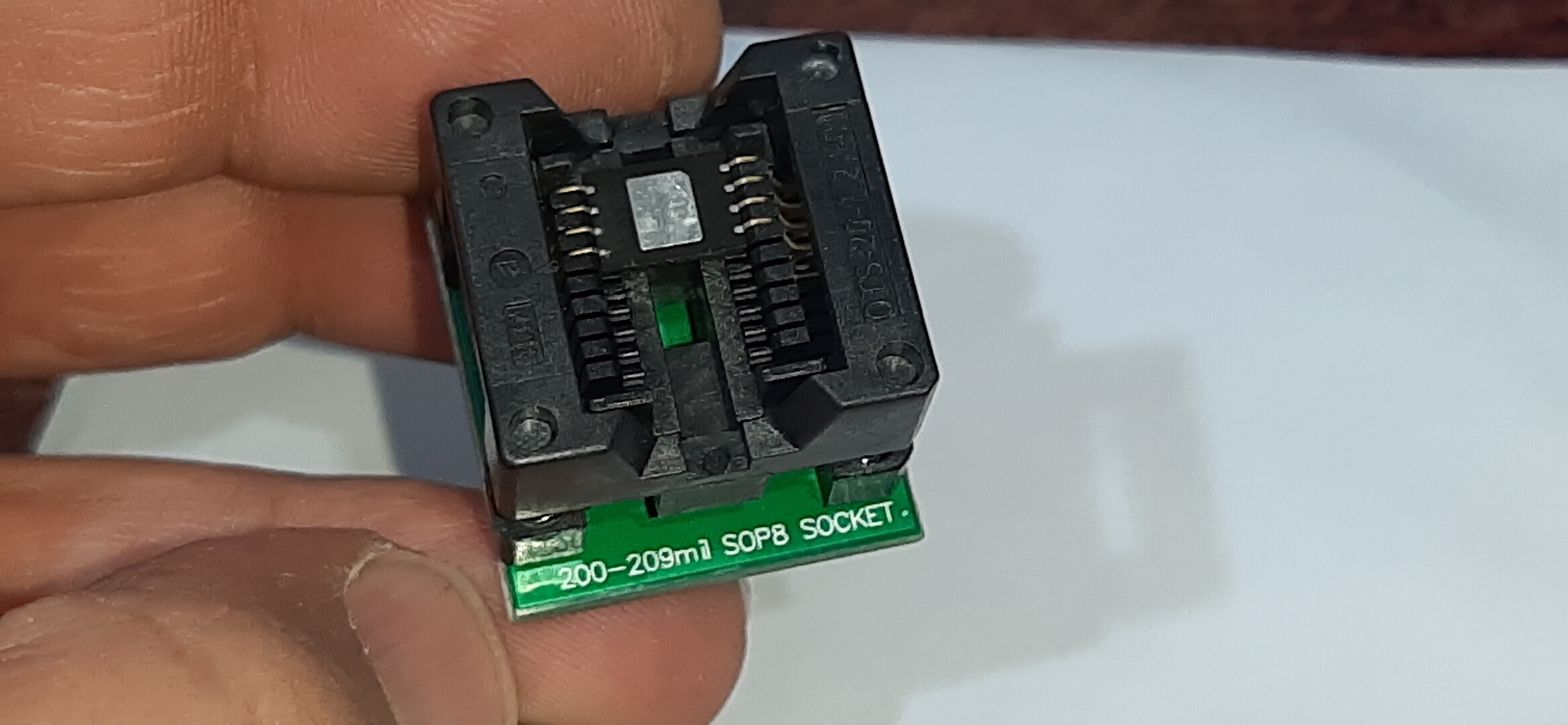

قیمت مبدل sop8 حدود 150,000
قیمت مبدل QFN8 BJA حدود 1,500,000



[ma30na]

سلام مهندس چطور میتونم زیف رو تهیه کنم ؟



[سعید11]

درود
اگر امکانش هست دوستانی که این مبدل را ساختند عکسی واضح تر بگذارند تا ترتیب سیم کشی مشخص بشود. سپاسگزارم
