درخواست: تبدیل ترانس قدیمی و سلکتوری پشت کنتور به ترانس جوشکاری ac

[غزال]

بسیار خب
احتمالا چند روز طول میکشه تا اعلام نتیجه کنم

ببخشید اگر کمی طولانی میشه شاید یک هفته طول بکشه شاید هم بیشتر باید سرفرصت و با دقت انجام دهم ضمن اینکه کارهای حاشیه ای هم وجود داره
بعد از انجام اعلام نتیجه میکنم

سپاسگزارم

درود
چرا عجله داری
با حوصله و دقت زیاد درست کن

سپاس



[غزال]

درود

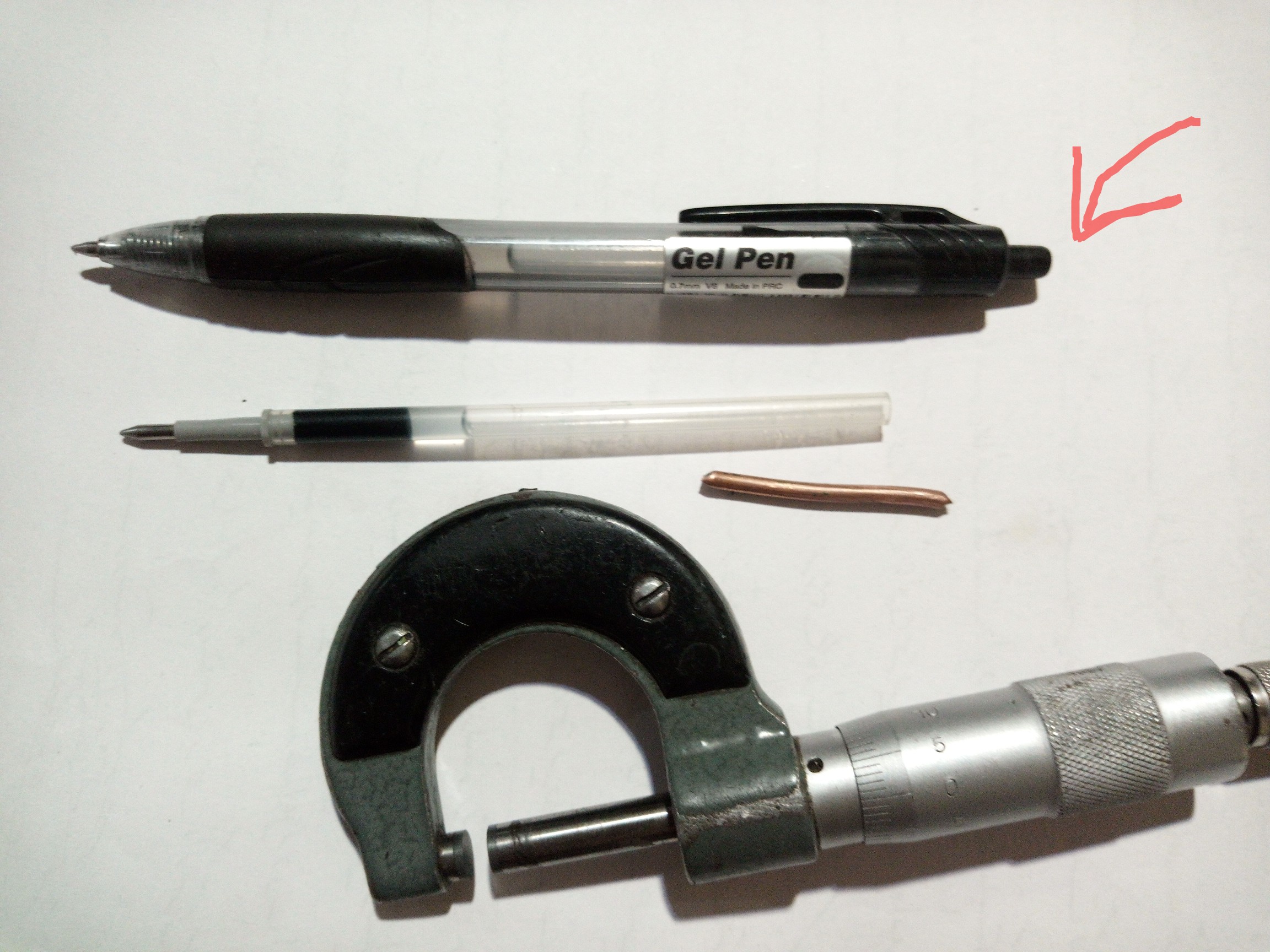

سیم ۲،۵ پیدا کردم که ضعیفه
این خودکار مغزی کلفتی داره اگه سیمی داخل مغزی این خودکار بره و لق نزنه خوبه
اگه ضخامتش اندازه ضخامت فشاری خودکار باشه بهتره که ۵ میلیمتر
( در تصویر استوانه کوچیک انتهای راست خودکار که مشخص کردم )

حداقل باید سیم ۴ باشه یعنی قطرش ۴ میلیمتر باشه
اگه نخواستی چند لا بپیچی با احتمال ۹۰ درصد بتونم برات تهیه کنم
اگه میخوای سفارش کنم بیارن

سپاس



[habbib]

درود

سیم ۲،۵ پیدا کردم که ضعیفه
این خودکار مغزی کلفتی داره اگه سیمی داخل مغزی این خودکار بره و لق نزنه خوبه
اگه ضخامتش اندازه ضخامت فشاری خودکار باشه بهتره که ۵ میلیمتر
( در تصویر استوانه کوچیک انتهای راست خودکار که مشخص کردم )

حداقل باید سیم ۴ باشه یعنی قطرش ۴ میلیمتر باشه
اگه نخواستی چند لا بپیچی با احتمال ۹۰ درصد بتونم برات تهیه کنم
اگه میخوای سفارش کنم بیارن

سپاس

مشاهده فایل‌پیوست 159658

درود بر استاد بزرگوارم

سیم ۲،۵ پیدا کردم که ضعیفه

اگه نخواستی چند لا بپیچی با احتمال ۹۰ درصد بتونم برات تهیه کنم
اگه میخوای سفارش کنم بیارن

همینطوریش هم مدیون محبت و لطف شما میباشم خواهش میکنم بیش از این شرمنده نفرمایید



[habbib]

استادعزیز
متاسفانه سیم مسی نمره ۴ نتونستم پیدا کنم یعنی اصلا تو سطح شهر چنین سیمی موجود نمیباشد
از اونجاییکه چندین ساله اینورترها جایگزین ترانسها شده اند
دیگه استادان سیم پیچ تمایلی به پیچیدن ترانسها ندارن و سیمهای نمره بالا هم نمیارن ضمن اینکه سیم مسی قیمت نسبتا بالایی داره و مقرون به صرفه نمیباشد
هر کیلو ۱۰۰ الی ۱۳۰هزارتومان میباشد

البته سیم نمره ۴ جنس آلومینیومی موجود میباشد و میشه تهیه نمود
ولی گفتم قبلش مشورت کنم

لذا اگر سیم آلومینیومی جوابگوی ترانس میباشد تهیه نمایم

سپاس



[habbib]

سوال دیگری نیز دارم اگر محبت فرمایید
سپاسگزار خواهم گردید

در صورت تهیه سیم آلومینیومی
آیا در صورت جوابگو بودن فضای هسته بر مبنای همان ۵۰ دور مجاز میباشم در کنار سیم آلومینیومی سیم مسی نازکتر مثل سیم خود ترانس بصورت موازی با هم بپیچم که از نظر جریاندهی به مشکلی برخورد ننمایم ؟

سپاسگزارم



[غزال]

استادعزیز
متاسفانه سیم مسی نمره ۴ نتونستم پیدا کنم یعنی اصلا تو سطح شهر چنین سیمی موجود نمیباشد
از اونجاییکه چندین ساله اینورترها جایگزین ترانسها شده اند
دیگه استادان سیم پیچ تمایلی به پیچیدن ترانسها ندارن و سیمهای نمره بالا هم نمیارن ضمن اینکه سیم مسی قیمت نسبتا بالایی داره و مقرون به صرفه نمیباشد
هر کیلو ۱۰۰ الی ۱۳۰هزارتومان میباشد

البته سیم نمره ۴ جنس آلومینیومی موجود میباشد و میشه تهیه نمود
ولی گفتم قبلش مشورت کنم

لذا اگر سیم آلومینیومی جوابگوی ترانس میباشد تهیه نمایم

سپاس

درود

آلومینیوم رسانایی کمتر از مس داره
و لذا باید از قطر بیشتری استفاده کنی که با توجه به ترانس ضعیف شما مناسب نیست مغایر با مقصود است ولی پیچیدنش راحت تره چون نرم تره

اگه خریدی چاره ای نیست و بپیچ ولی نتیجه خوبی نمیده

حجم ترانس شما کمه و بهترین راه اینه که از بهترین رسانا و نازکترین عایق استفاده کنی

سپاس



[habbib]

سوال آخر رو هم با اجازه مطرح میکنم فقط امیدوارم دلخور نگردید از این همه سوال

ضمن اینکه برای دیگر کاربران نیز تجربه ای خواهد بود
مضافا که به این صورت نیز بهتر قابل جستجو و استخراج خواهد گردید

در یکی از پستها فرمودید میتونم بجای ماکارونی نسوز از پارچه استفاده نمایم
و اینکه اگر ترانس برای خودتان میبود بجای ماکارونی از پارچه استفاده مینمودید

حال فرض
کنید ترانس متعلق به خودتان میباشد ( البته ناقابل هم میباشد )

بفرمایید از چه نوع و جنس پارچه و به چه صورت استفاده نمایم؟

پایدلر و کامیاب باشید



[غزال]

سوال آخر رو هم با اجازه مطرح میکنم فقط امیدوارم دلخور نگردید از این همه سوال

ضمن اینکه برای دیگر کاربران نیز تجربه ای خواهد بود
مضافا که به این صورت نیز بهتر قابل جستجو و استخراج خواهد گردید

در یکی از پستها فرمودید میتونم بجای ماکارونی نسوز از پارچه استفاده نمایم
و اینکه اگر ترانس برای خودتان میبود بجای ماکارونی از پارچه استفاده مینمودید

حال فرض
کنید ترانس متعلق به خودتان میباشد ( البته ناقابل هم میباشد )

بفرمایید از چه نوع و جنس پارچه و به چه صورت استفاده نمایم؟

پایدلر و کامیاب باشید

درود

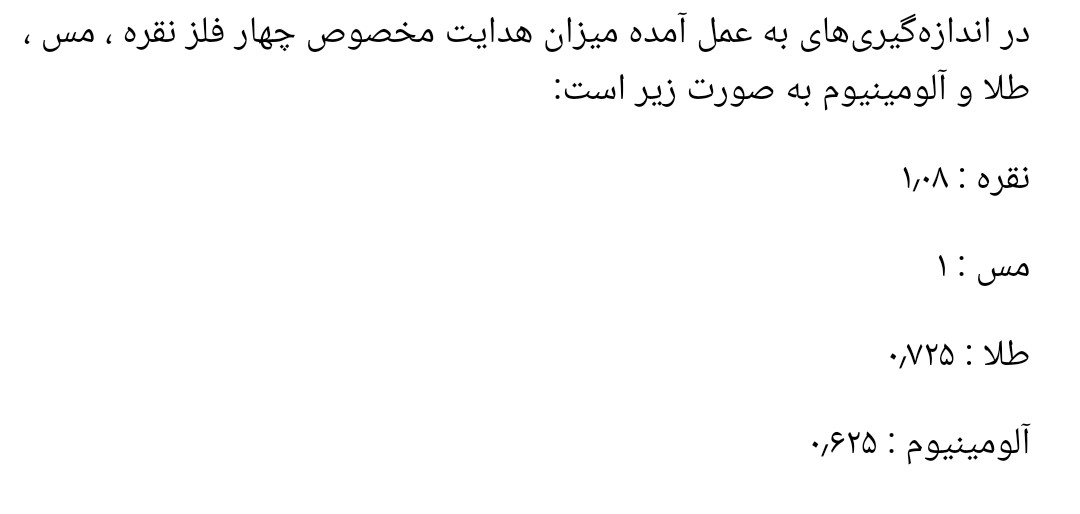

اولا جدول رسایی که اعلام شده پیوست میکنم که رسانایی آلومینیوم تقریبا نصف مس است و قابل تصوره که چقدر جریان کمتری میده

ثانیا اگه میخوای فضای کمتری اشغال کنه باید پارچه را بترتیب خاصی بپیچی وگرنه اگه بصورت نواری دور هر سیم بپیچی از نظر حجمی که اشغال میکنه تفاوتی نداره .
ضمنا پارچه باید نسوز باشه یعنی هر پارچه عایقی که بسادگی نسوزه خوبه

سپاس



[habbib]

درود

اولا جدول رسایی که اعلام شده پیوست میکنم که رسانایی آلومینیوم تقریبا نصف مس است و قابل تصوره که چقدر جریان کمتری میده

ثانیا اگه میخوای فضای کمتری اشغال کنه باید پارچه را بترتیب خاصی بپیچی وگرنه اگه بصورت نواری دور هر سیم بپیچی از نظر حجمی که اشغال میکنه تفاوتی نداره .
ضمنا پارچه باید نسوز باشه یعنی هر پارچه عایقی که بسادگی نسوزه خوبه

سپاس

مشاهده فایل‌پیوست 159698

بسیار ممنونم

ثانیا اگه میخوای فضای کمتری اشغال کنه باید پارچه را بترتیب خاصی بپیچی وگرنه اگه بصورت نواری دور هر سیم بپیچی از نظر حجمی که اشغال میکنه تفاوتی نداره .

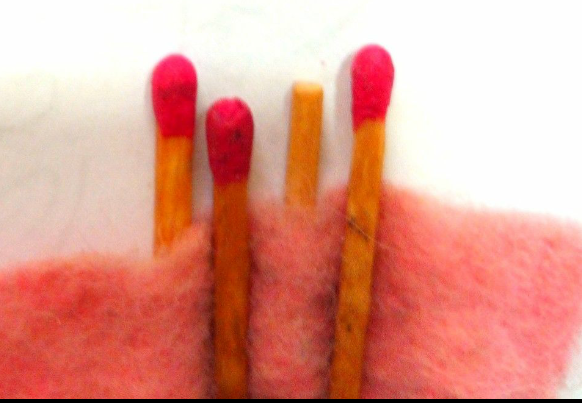

این تصویر رو شما قبلا زحمتش کشیده بودید و در انجمن قرار داده بودید آیا منظور شما از اینکه فرمودید باید به ترتیب خاصی بپبچم به همین شکل میباشد ( چوب کبریتها سیم میباشد )
فقط بجای چوبها سیم قرار میگیره
درسته؟

سپاس



[غزال]

بسیار ممنونم


این تصویر رو شما قبلا زحمتش کشیده بودید و در انجمن قرار داده بودید آیا منظور شما از اینکه فرمودید باید به ترتیب خاصی بپبچم به همین شکل میباشد ( چوب کبریتها سیم میباشد )
فقط بجای چوبها سیم قرار میگیره
درسته؟
مشاهده فایل‌پیوست 159700
سپاس

درود
اگه سیم آلومینیوم نخریدی و تونستی پارچه نسوز تهیه کنی از این روش استفاده کن

سپاس
