با سلام خدمت استاد گرامی...و ضمن آرزوی سلامتی و تندرستی ....اما اشکال نداره تجربه بدست میاری
دقیقاً مصداق بیان حضرت عالی ...شتری است که در خونه هر تازه کاری یا تعمیرکاری دیر یا زود می خوابد..
با سلام خدمت استاد گرامی...و ضمن آرزوی سلامتی و تندرستی ....اما اشکال نداره تجربه بدست میاری
منظورتون از شاسی چیه؟
با سلام خدمت دوستان و همکاران بلخصوص اساتید گرامی.
میخواستم بدونم با توجه به اینکه سالیان زیادی از این تایپیک میگذره چرا چندسالیست از پاسخگویی جناب رجبی در این تایپیک بی بهره ایم؟
مگه نه اینه که این تایپیک مهم و بازدید زیاد داره
ایا تبدیل پاور به منبع تغذیه متغیر از اول درست بوده یا نه در حد یک کار ازمایشگاهی است و بدرد روی میز یک تعمیرکار نمیخوره!
ای کاش اقای رجبی پاسخ بدهند که بعد این مدت سال با توجه به پیشرفت و تجربه بیشتر باز هم این منبع تغذیه را ایده ال میدونن یا مشکلاتی داره که دیگه جوابی از ایشون در این تایپیک دیده نمیشه
با سلام
بنده چند پاور را بصورت آزمایشی و با توجه به راهنمایی ها و توصیه های ارایه شده در تاپیک انجمن تغییراتی دادم ولی نتیجه نگرفتم !
دلایل عدم موفقیت
1- پاورها در مدل ها و اشکال مختلف مربوط به شرکت های مختلف بود و هر بار که می خواستم پاوری را آزمایش کنم . مجبور بودم دیتاشیت
آن را بدست آورده و از صفر تا 100 کار را انجام بدم که نتیجه کار یکسان از آب در نمی آمد
2- سیم های خروجی پاور که شامل نارنجی 3.3 ولت و قرمز 5 ولت و زرد 12 ولت و ... دست و پا گیر بودن و مجبور بودم تمام آنها را قطع کرده
و چهره ناخوشایندی به مدار می داد و آدمو از ادامه کار دلسرد می کرد
3 - با توجه به قاب پاور که داد میزنه شما عملا هیچ کاری انجام نداده و فقط بعنوان یه قطعه ضایعاتی با چند ولوم و ... یه پاور یک میلیونی داشته باشین !!!
4 - سیم بندی سیم های خروجی ترانس چاپر معمولا با هم تفاوتهای اساسی دارن و اجازه نمیدن شما تغییرات دلخواه را روی آنها انجام بدین و بطور کامل پاور از کار می افتن
بهمین دلیل اینجانب بنا رو بر این گذاشتم که یه پاور طراحی کنم که قطعات آن از پاور مستعمل باشد و مونتاژ وامتحان آن ساده باشد ، مورد اول که فعلا شکست خورده !

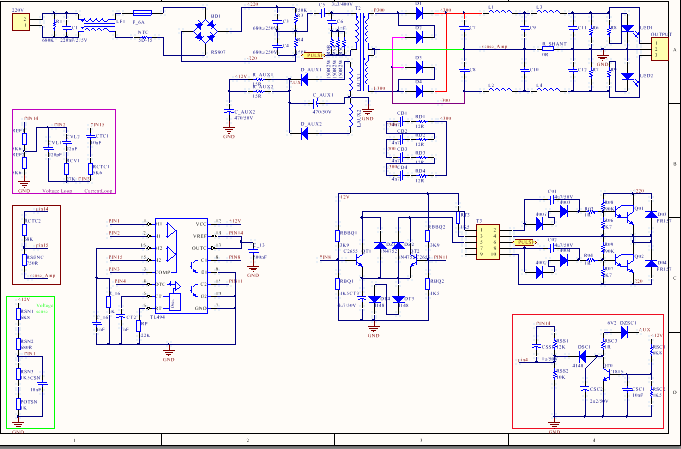

مشاهده فایلپیوست 184053
ولی به محض نتیجه گیری و جواب مثبت تمام مراحل صفر تا 100 آن را جهت تشکر از اساتید بزرگوار مخصوصا جناب مهندس غزال و جناب مهندس رجبی ،

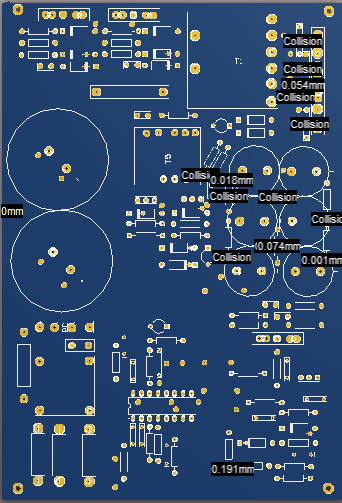

مشاهده فایلپیوست 184054
در تاپیک قرار میدم تا همکاران عزیز بهره وافی را ببرند
مشاهده فایلپیوست 184055
پیروز و سربلند باشید
تشکر از شما بابت این همه تلاش و پشتکار
منم خیلی دوست داشتم که منبع تغذیه پاور رو بشه به شکلی ساده و کارامد متغیر کردش...
ولی با توجه به فرمایشات جناب استاد غزال عزیز از این کار منصرف و دلسرد شدم. چون ایشون میگن که منابع تغذیه سوئیچینگ بدرد روی میز کار نمیخوره و هر منبع تغذیه سوئیچینگ برای هدف خاصی طراحی میشه و منابع تغذیه سوئیچینگ دارای نویز و ارتعاشات زیادی هستند که روی مصرف کننده صدمات زیادی وارد میکنند.
از این رو توصیه میکنم قبل از انجام این همه زحمت مواظب باشین زحماتتون هدر نره
و من هم برای همین میخواستم خود جناب استاد رجبی یه متن بروزی بزارن ببینیم با گذشت این همه سال از شروع این تایپیک هنوز هم این منبع رو ایده ال میدونن یا معایبی داره و از ادامه بحث منصرف شده اند...!
سلام دوستان
من تونستم با نقشه ک گذاشته شده خروجی 1.2 تا 14 بگیرم ولی بیشتر از 14 محافظ مدار عمل میکرد و خاموش میشد با کمی تست و دستکاری در ای سی lm339 توانستم قسمت ک اجازه زیاد شده ولتاژ میشود را پیدا کنم و آن را از مدار حذف کردم حال من یک پاور دارم با ولتاژ 1.2 تا 29 ولت متغیر با محافظت اتصال کوتاه
با تغییر دادن lm339 قسمت محافظت در برابر اتصال کوتاه حذف نگردید ولی قسمت محافظت در برابر ولتاژ زیاد حذف گردید
