[mobaraki]

سلام و تبریک سال نو

آقای gadraj با تشکر از اینکه به پست من جواب دادین
آقای gadraj این مدار برای یکی از دوستان می باشد و برق مدار رو اشتباه زده آی سی SN29736P سوخته ومن کل بازارو گشتم ولی پیدا نکردم
حالا شما اگر نقشه یا معادلی از این آی سی دارین لطفا در سایت قرار بدین
بازهم تشکر ...



[gadraj]

سلام و تبریک سال نو

آقای gadraj با تشکر از اینکه به پست من جواب دادین
آقای gadraj این مدار برای یکی از دوستان می باشد و برق مدار رو اشتباه زده آی سی SN29736P سوخته ومن کل بازارو گشتم ولی پیدا نکردم
حالا شما اگر نقشه یا معادلی از این آی سی دارین لطفا در سایت قرار بدین
بازهم تشکر ...

با سلام و تبريك عيد باستاني نوروز : :love-smiley-017:
دوست عزيز متاسفانه هيچگونه اطلاعاتي در مورد اين ايسي پيدا نشد ببينيد از اين لينك اگه اطلاعات تون كافي هست به عنوان مشابه استفاده كنيد .
http://www.national.com/ds/LM/LM2907.pdf

قطعه فوق انحصاري بوده و مختص سفارش مصرف كننده توليد شده است .
به پسوند نهايي اي سي هاي لينك توجه و نوع 8 پايه را انتخاب كنيد .
البته من فكر ميكنم كه شما بايد هر دو اي سي روي برد را با اين شماره ها جايگزين كنيد (و شايد تغييرات جزيي هم در مدار چاپي نياز باشد ) .
فعلا همين قدر.
با تشكر .
موفق باشيد .



[MAHMOODI]

مشخصات ترانزیستور tt2206 که در تلوزیون های samsung slim (سامسونگ مدلهای اسلیم) بکار رفته SI-N 1600/800V 10A 65W tf.0.2uS
و مناسب ترین ترانزیستورر برای جایگزین کردن این ترانزیستور 2sc5793 هست



[hosein.g]

سلام
عیدتون مبارک
آرزوی سالی سرشار از موفقیت رو برای irantk دارم...

مشابه آی سی isl6520 acb رو میخواستم.
ممنونم



[gadraj]

سلام
عیدتون مبارک
آرزوی سالی سرشار از موفقیت رو برای irantk دارم...

مشابه آی سی isl6520 acb رو میخواستم.
ممنونم

با سلام و تبريك متقابل :
دوست عزيز اين آيسي dc 2 dc ميباشد و معمولا اينگونه آيسي ها مشابه دقيقي ندارند حتي پسوند چهارم (كه شما درج نكرديد ) در تهيه ولتاژ بكار رفته مدار -- جايگزين همديگر نميشوند-- مگر ديتا شيت هر كدام را مطالعه و با رعايت جايگزيني انكه داراي ولتاژ كار بيشتر را در كمتر .....

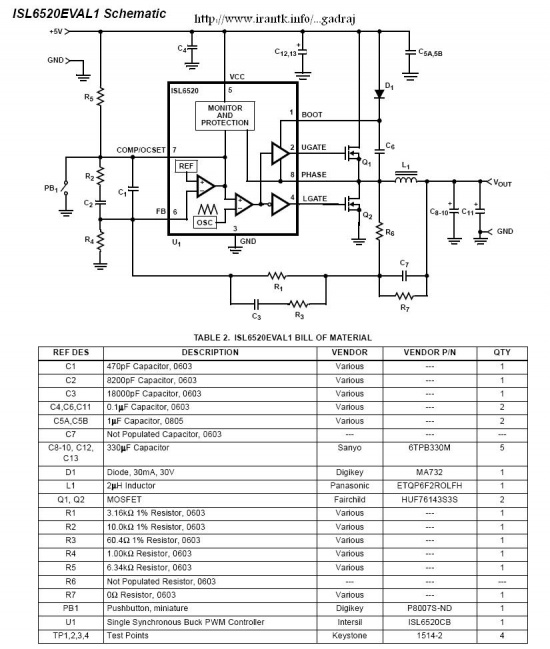

ديتا شيت گروهي از خوانواده اين آيسي فوق را ميزارم مطالعه كنيد !!!
http://www.datasheetarchive.com/ISL6520ACB-datasheet.html
و هم چنين خود اي سي درخواستي :
http://www.datasheetarchive.com/pdf-datasheets/Datasheets-15/DSA-294316.pdf

-----------
Embedded DC-DC Converters Using ISL6520 and ISL6520A PWM Controller ICs

با تشكر .
موفق باشيد .



[mehdisalimy]

با سلام و تشکر
لطفا مشابه تریاک tpdv840 و optic coupler: Tlp3063 رو لطف کنید.



[gadraj]

با سلام و تشکر
لطفا مشابه تریاک tpdv840 و optic coupler: Tlp3063 رو لطف کنید.

با سلام :
دوست عزيز مشابه tlp3063 = tlp3062 = 3061 كه يك controler modulator bias ميباشد و زمان هاي سويچ با توجه به اينكه توسط پالس تامين ميشود مهم هست البته جريان دو مشابه كه عرض كردم مقداري كمتر از 63 ميباشد كه مهم نيست ولي تا ميتونيد سعي كنيد پسوند fs داشته باشند در ضمن با پيشوند حروف tlp = moc هم ميتونيد تهيه كنيد .
مشابهات tpdv840 = تا شماره tpdv1240 با همديگر مشابه هستند هر شماره كه پيدا كردين تهيه و استفاده كنيد.
با تشكر .
موفق باشيد .



[H-Ashrafi]

سلام آقای gadraj
مشابه ایسی MCP3201 را می خواستم . این ایسی A/D میباشد.
با تشکر.



[mehdisalimy]

سلام استاد.
در قسمت منبع تغذیه پرینتر1290 یک دیود خازنی هست که روش فقط 4j نوشته شده. از چه دیودی میتونم بجاش استفاده کنم. بسیار ممنون



[gadraj]

سلام استاد.
در قسمت منبع تغذیه پرینتر1290 یک دیود خازنی هست که روش فقط 4j نوشته شده. از چه دیودی میتونم بجاش استفاده کنم. بسیار ممنون

با سلام :
دوست عزيز از ديتا شيت اين قطعه مشخص ميشه كه يك ديود ( سه و نه ) ولتي زينر است ميتونيد از يك زنر با 9/3 ولت استفاده كنيد .
با تشكر .
موفق باشيد
