تاپيك مدارات ساده الكترونيكي براي مبتديان

[gadraj]

با سلام :
كاربران عزيز در اين تاپيك مدارات ساده و عملي الكترونيكي براي مبتديان عرضه ميگردد .

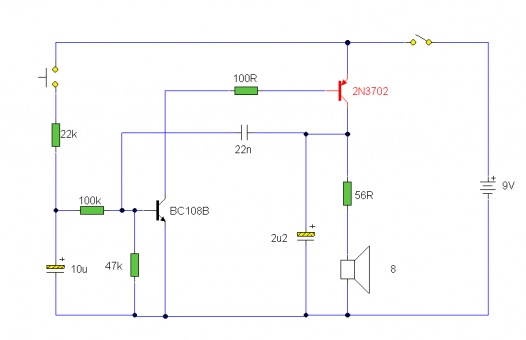

براي شروع اين بلبل الكترونيكي را داشته باشيد .
[hide] [/hide]
با تشكر .
موفق باشيد .
ادامه دارد :



[gadraj]

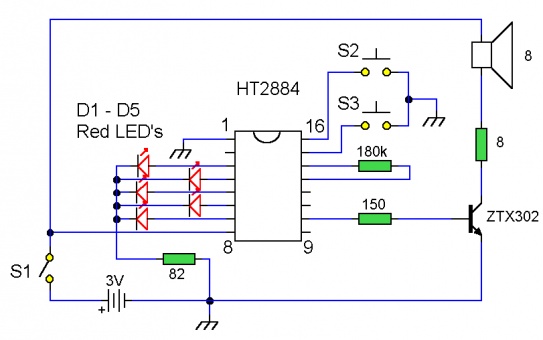

Sound Effects Generator

با سلام :
مدار زير قادر است افكت هاي جالب و دلنشيني را توليد كند خروجي مدار را ميتوان بعد از لوپ كردن با يك مقاومت 8 الي 16 اهمي بجاي بلندگد به ورودي aux امپلي فاير هاي خود وصل كرده و افكت انتخابي خود را به موزيك و صحبت موجود در امپلي فاير اضافه كنيد :
به توضيح و نحوه دريافت اي سي مدار توجه كنيد :
[hide] [/hide]
Notes:
All sound effects are generated internally by the HT2884 IC. Power is a 3 Volt battery, but the IC will work with any voltage between 2.5 and 5 Volts. Switch S1 is the on / off switch. The output at pin 10 is amplified and drives a small 8 ohm loudspeaker. Pressing S3 once will generate all the sounds, one after another. S2 can be used to produce a single sound effect, next depression gives the next sound effect. There are 2 lazer guns, 1 dual tone horn sound, 2 bomb sounds, 2 machine gun sounds and a rifle shot sound. Standby current is about 1 uA at 3 Volt, so battery life is very economical. The IC may be obtained from Maplin Electronics order code AZ52G.

با تشكر .
موفق باشيد .
ادامه دارد :



[gadraj]

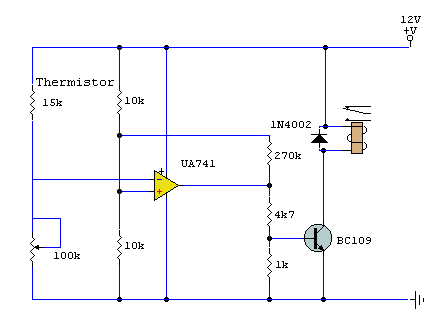

كنترل كننده دماي اطاق

با سلام :
به كمك اين مدار ميتوانيد دماي اطاق نشيمن خود را تنظيم و يك نواخت نگهداريد :
توضيح :
پتانسيومتر مدار را براي فعال شدن رله مدار به دماي دلخواه تنضيم كنيد چنانچه دما گرم تر و يا سرد از تنظيم دلخواه شما باشد رله عمل كرده وسويچ اصلي بخاري گرم كن يا كولر را روشن ميكند .
لينك كمكي نقشه در فايل ضميمه .
[hide][/hide]
با تشكر .
موفق باشيد .
ادامه دارد:



[gadraj]

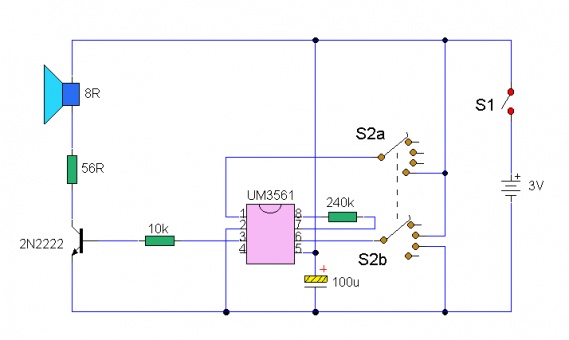

Sound Effects Generator 2

با سلام :
اين هم افكت هاي جالبي را براتون توليد ميكنه بعد نگين كه اي سي مدار پيدا نميشه (اين ايسي در بازار ايران بفور پيدا ميشه ):
[hide][/hide]
لينك كمكي در فايل ضميمه.
توضيحات مدار :
Notes:
Nothing too complicated here. The IC produces all the sound effects, the output at Pin 3 being amplified by the transistor. A 64 ohm loudspeaker can be substituted in place of the 56 ohm resistor and 8 ohm loudspeaker. The 2 pole 4 way switch controls the sound effects. Position 1 (as drawn) being a Police siren, position 2 is a fire engine sound, 3 is an ambulance and position 4 is a machine gun effect. The IC is manufactured by UMC and was available from Maplin electronics code UJ45Y. At the time of writing this has now been discontinued, but they have have limited stocks available.
با تشكر.
موفق باشيد .
ادامه دارد :



[gadraj]

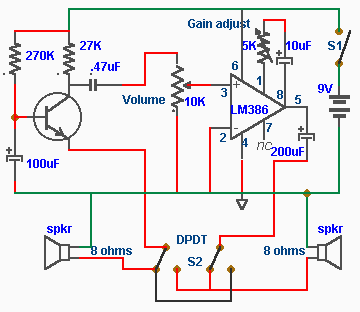

اينتركام (تلفن داخلي)

با سلام :
اين هم يك اينتركام (مداري براي ارتباط داخلي دو طرفه ) :
[hide] [/hide]
توضيحات :
Notes:
For the first time, this circuit was designed by two authors, Mr Laurier Gendron of Burnaby in British Columbia, Canada, and myself. Please make sure you visit Laurier's web site, Handy Dandy Little Circuits. This page is also available in French by clicking on the flag.
In this doorphone circuit,an 8 ohm speaker is used both as a microphone and also an output device. The BC109C stage amplifies in common base mode, giving good voltage gain , whilst providing a low impedance input to match the speaker. Self DC bias is used allowing for variations in transistor current gain. An LM386 is used in non-inverting mode as a power amplifier to boost voltage gain and drive the 8 ohm speaker. The 10k potentiometer acts as the volume control, and overall gain may be adjusted using the 5k preset. The double pole double throw switch, reverses the loudspeaker positions, so that one is used to talk and the other to listen. Manually operating the switch (from inside the house) allows two way communication

با تشكر .
موفق باشيد .
ادامه دارد :



[gadraj]

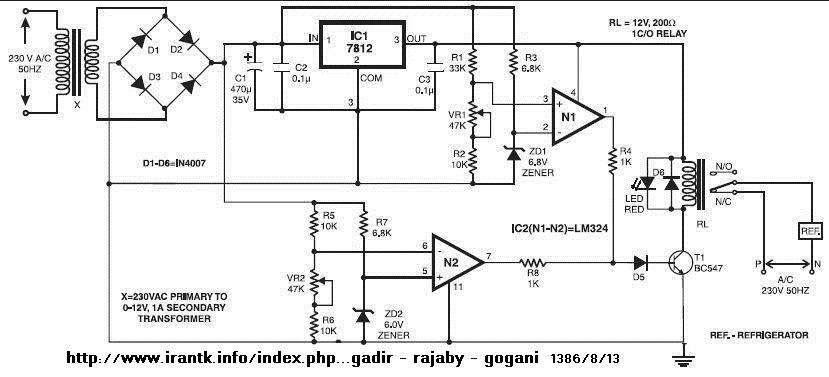

محافظ يخچال و لوازم برقي خانگي

با سلام :
نقشه و مدار محافظ يخچال و لوازم برقي خانگي با رله :
[hide][/hide]
با تشكر.
موفق باشيد .



[gadraj]

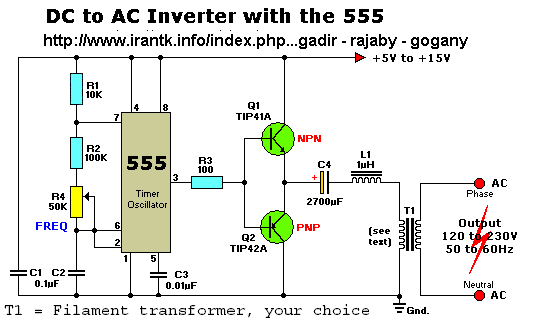

مبدل dc 2 ac اينورتر 12 به 220

با سلام :
مدار ساده اي براي تبديل 12 ولت به 220 ولت :
با تشكر.
موفق باشيد .



[gadraj]

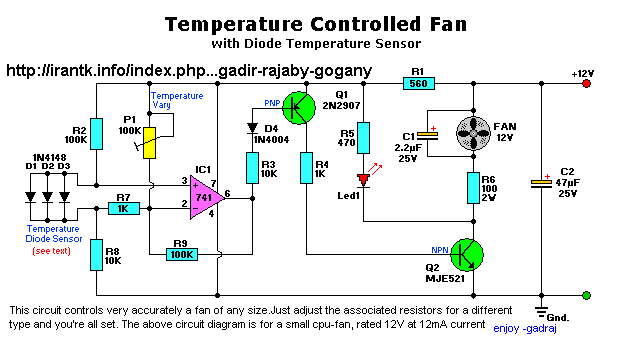

كنترل سرعت فن 12 ولتي (مناسب براي داخل كيس )

با سلام :
توسط اين مدار ساده سرعت فن هاي 12 ولتي خود را نسبت به دماي محيط كنترل كنيد ( مناسب براي داخل كيس كامپيوتر و مادر برد و فن اضافي ) .
[hide][/hide]
با تشكر.
موفق باشيد .



[gadraj]

مولد تن مورس (تمرين )

با سلام :
توليد تن كد مورس براي تمرين ارسال و دريافت علايم ( با نقطه و خط به اصطلاح دا ديديد )براي خود هنوز عالمي داره كه خالي از لطف نيست مدارساده زير را دانلود و مونتاژ و تمرين كنيد .
با تشكر.
موفق باشيد .



[gadraj]

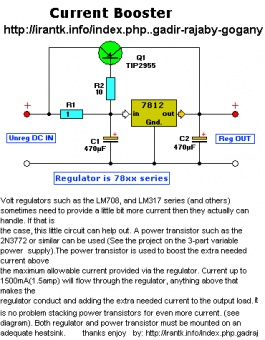

انتي رگولاتور

با سلام :
رگولاتور ها مداراتي هستند كه در حد مجاز تعريف شده ولتاژي با جريان محدود شده را ارايه ميدهند حال چنانچه با افزايش جريان مصرفي مواجه شوند ولتاژ خروجي را محدود و رگولاتور ولتاژ خروجي را قطع ميكند .
مداري كه مشاهده ميكنيد برعكس اين حالت يعني با افزايش جريان مصرفي ولتاژ دومي را در خروجي ظاهر ميكند كه در جاي خودش مصرف بخصوصي را دارد .
مدار را مطالعه كنيد !!!! اين مدارات را در اصطلاح بوستر امپر نيز ميگويند .
با تشكر .
موفق باشيد .
