[asghar847]

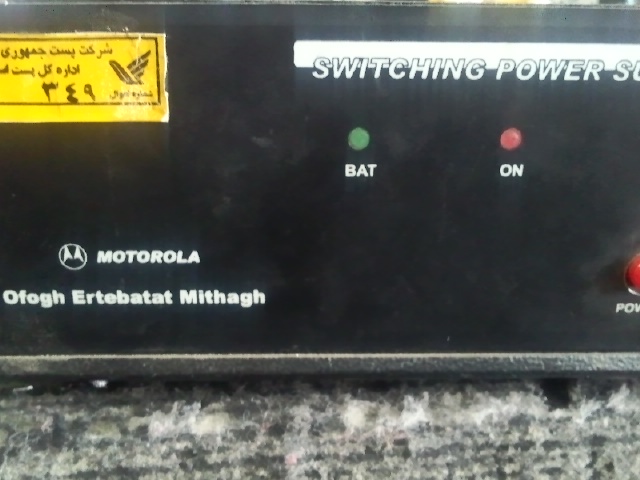

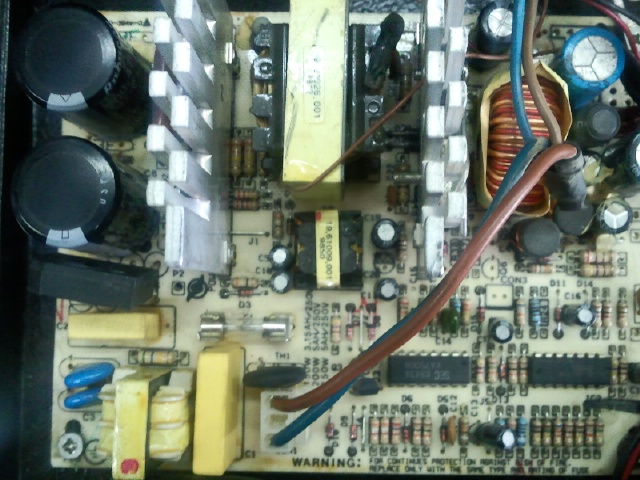

با سلام منبع تغذيه مخصوص بي سيم داراي مارک موتورلا براي تعمير اوردن که ترانزيستورهاي وردي 220ولتش به شماره 2sc2625 سوخته بود و همچنين ديود يکسو ساز خروجي 12 ولت نيز سوخته بود با تعويض اينها تغذيه راه اندازي شده ولي ولتارهاي خروجي که يکي 13 وديگري 13.8 ولت جهت شارژ باطري مورد استفاده است حدود 7 ولت ميباشد در ضمن ترانس چاپرش هم صداي جير جير ميده عکس مدارشم بدين گونه است
و سوالي که از مديران داشتم ايا احتمال داره ترلنس چاپرش خراب شده باشه يا از ايسي هاش مشکل پيدا کرده باشه البته ايسي ka2500bرا عوض نمودم ولي تغييري نکرد و اي سي ديگر هم شمارش lm339 هستش



[gadraj]

با سلام منبع تغذيه مخصوص بي سيم داراي مارک موتورلا براي تعمير اوردن که ترانزيستورهاي وردي 220ولتش به شماره 2sc2625 سوخته بود و همچنين ديود يکسو ساز خروجي 12 ولت نيز سوخته بود با تعويض اينها تغذيه راه اندازي شده ولي ولتارهاي خروجي که يکي 13 وديگري 13.8 ولت جهت شارژ باطري مورد استفاده است حدود 7 ولت ميباشد در ضمن ترانس چاپرش هم صداي جير جير ميده عکس مدارشم بدين گونه است
و سوالي که از مديران داشتم ايا احتمال داره ترلنس چاپرش خراب شده باشه يا از ايسي هاش مشکل پيدا کرده باشه البته ايسي ka2500bرا عوض نمودم ولي تغييري نکرد و اي سي ديگر هم شمارش lm339 هستش

سلام :
در صورتیکه سایر ولتاژهای خروجی صحیح هستند {فکر نمیکنم با وجود صدای جیر ...} ولتاژ شارژ در حدود 7 ولت بدون خازن در مسیر برای 12 ولت قابل قبول هست {با توجه به تریستورهای سویچ افت ولتاژ فوق را میترهای معمولی نمیتونه دقیق نشان دهد و اگر با اسیلواسکوپ بگیرید حدود دو برابر (14ولت) خواهید داشت و لی صدای جیر جیر چاپر از دو فرکانسه بودن درایور ان میباشد و باید بدنبال قطعه خازن کم ظرفیتی در قسمت درایور بگردید {نقشه شماتیک بزارید بیشتر و دقیقتر در خدمت هستم} .
موفق باشید .



[asghar847]

با سلام در اين تغذيه فقط دو خروجي دارد که يکي 13 ولت 20امپر و ديگري 13.8 ولت 5 امپر ميباشد که هردو اين والتاژ کم بوده است



[farshad@gh]

سلام

در قسمت اولیه منبع تغذیه دوتا خازن الکترولیت بزرگ مشکی داره احتمالا یکیشون خراب شده k:



[gadraj]

با سلام در اين تغذيه فقط دو خروجي دارد که يکي 13 ولت 20امپر و ديگري 13.8 ولت 5 امپر ميباشد که هردو اين والتاژ کم بوده است

سلام
در قسمت اولیه منبع تغذیه دوتا خازن الکترولیت بزرگ مشکی داره احتمالا یکیشون خراب شده k:
----------------------------
سلام :
خازن های بزرگ در مدار پری پاور را در همون ابتدا {همزمان با تعویض قطعاتی که گفتین } باید چک و تعویض میکردید حالا که مشکوک هستین امیدوارم با تعویض انها مشکل حل شود .
موفق باشید .



[ali481]

با سلام
مشابهات ترانزیستورهای 9014 کدامند؟



[gadraj]

با سلام
مشابهات ترانزیستورهای 9014 کدامند؟

سلام :
تاپیک مشابهات اینجا نیست در ارسالات خود عناوین تاپیک ها درست انتخاب کنید :
[hide]مشابهات و دیتاشیت قطعات | [/hide]Parts [hide]Similar and Datasheet Catalog[/hide]

موفق باشید .
