فایل رو mirror کن دوباره بساز.
با بازر اونجوری هم کردم صدای از بازر نمیادسلام.
ولتاژ ۱۲ ولت DC با رعایت مثبت منفی به مدار اعمال کنید ال ای دی سبز رنگ باید روشن بشه چک کنید قطعه ای داغ نشده باشه.

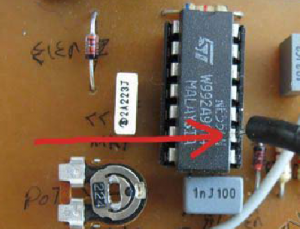

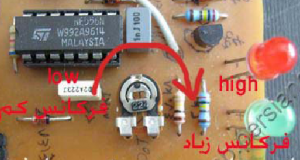

اگر فرکانس متر دارید فرکاس پایه۹ آیسی ۵۵۶با پتانسیومتر کنار آیسی روی ۲۰۰هرتز تنظیم کنید ساعت گرد زیاد میشه . اگر ندارید یک عدد بازر(پیزو) سرمنفی اون منفی مدار و سر دیگه اون به پایه ۹ آیسی ۵۵۶ وصل کنید پتانسیومتر بچرخونید (ساعت گرد) تا آستانه صدا از حالت بمی خارج بشه همونجا مناسبه.
مشاهده فایلپیوست 216047مشاهده فایلپیوست 216048
میتر عقربه ای با رعایت مثبت با توجه به بحث های قبل و عکس مربوط وصل کنید و کلید کلنگی فلزیاب روی حالت دستی قرار بدید .
همه ولوم هارو روی آستانه یا صفر( ساعت گرد بچرخونید کامل) لوپ فلزیاب وصل کنید تا یک متر اطراف لوپ هیچ فلزی نباید باشه، مثبت منفی نداره.یک آمپر متر با فلزیاب سری کنید بتونید جریان مصرفی مدار اندازه گیری کنید .
دستگاه روشن کنید و لوپ وصل کنید با سیم مناسب که بتونه جریان تحمل کنه .اولین ولوم (کنار ال ای دی قرمز)بچرخونید در جهت ساعت گرد تا جریان مصرفی فلزیاب به ۲۵۰ میلی آمپر که رسید روی ولوم علامت بزاید که ازین بیشتر نباید زیاد بشه.ولوم دوم سوم تا انتها بزارید مربوط به حساسیت فلزیاب به فلزات آهنی یا غیر آهنی میشه انتها نهایت حساسیت به فلزات غیر آهنی مثل طلا و مس میشه.
ولوم بعدی (ولوم۴) مربوط به قدرت فلزیاب میشه انتها نهایت قدرت که ممکنه تنظیم دستگاه فلزیاب با مشکل مواجه بشه بهتره برای تنظیم اولیه وسط یا کم باشه .
ولوم بعدی (ولوم۵) فقط در حالت دستی کاربرد داره و مربوط به بالانس فلزیابه تنظیم این ولم نیاز به تجربه و تمرین داره برای شروع ولوم بچرخونید تا صدای دستگاه قطع بشه باید بین حالت بی صدا و صدا دار باشه حالت تق تق داشته باشین ، با ولوم بعدی میتونین به این حالت برسین .برای تنظیم اتوماتیک باید کلید کلنگی روی حالت دیگه بزارید و کلید رسیت نگه دارین چند ثانیه طول میکشه تا تنظیم بشه .
نمیشه کاری کرد واسه این مدارآره اشکالی داره مکه
جا گذاری قطعات که درسته یعنی چاپم برعکس کار نمیکنه
