سلامبه پاسخ نزدیک شدی
آفرین
اینکه عرض کردم چنین مداری با موضوع اصلی تطابق دقیق نداره به همین دلیله که دیود در ولتاژ متناوب همیشه روشن نیست گاهی خاموش و قطعه و کل سیستم چیز دیگری میشه
ولی این آزمایش کمک قابل توجهی میکنه که ببینی چه اتفاقی می افته
همیشه در تحلیل کلی مدار ، دیود را کلید و لذا کلید روشن را اتصال کوتاه فرض کن بعد می بینی معما چه راحت حل میشه
اگه خیلی ملا لغطی باشیم و بخواهیم صدم ولت را هم حساب کنیم خب بجای دیود روشن باطری 7/ ولتی بذار بازم معما حل میشه
بویژه که آثار ناشی از مدار که موجب روشن شدن دیود میشه نگهداری و ازآنجاکه دیگه با بخش بالایی کاری نداریم لذا لامپ و باطری بالایی را حذف و حل میکنیم
و می بینی جریان باطری 1/5 ولتی , می تونه از B بسمت A بره زیرا مجموع جبری باطری 1/5 ولتی و 7/ ولتی روی نقطه A می افته
و درسته که ولتاژ B نسبت به A بزرگتره ولی چون دیود روشنه جریان میتونه از هر طرف دیود عبور کنه حتی معگوس یعنی B بسمت A بره
اگه قبول نداری لامپ و باطری بالا را حذف کن و بجای دیود روشن ، باطری 7/ ولتی بذار که مثبتش به A متصل باشه و می بینی بازم لامپ روشن میشه پس جریان از B بسمت A میره و حتی بیش از 1/5 ولت به لامپ 2 میرسه
اساسا دو سر انتهایی چندین باطری سری مهمه که از جمع جبری آنها کدوم سر مثبت تر میشه
مثلا اگه باطری 1000 ولتی را هر جوری با باطری 1 ولتی سری کنی بازم اون سمتی که به مثبت باطری 1000 ولتی نزدیکتره مثبته
یعنی اگه مثبت 1000 ولتی به مثبت 1 ولتی متصل باشه دراینصورت هم در کل سیستم سر منفی 1 ولتی منفی نیست بلکه مثبت 999 ولته
باید باور کنی درصورت سماجت و جستجو بالاخره به پاسخ معما میرسی
اگر متوجه شدی شرح کامل آنرا برای دوستان اعلام کن هر چه مفصل تر بهتر
سپاس و تقدیر
با سلام

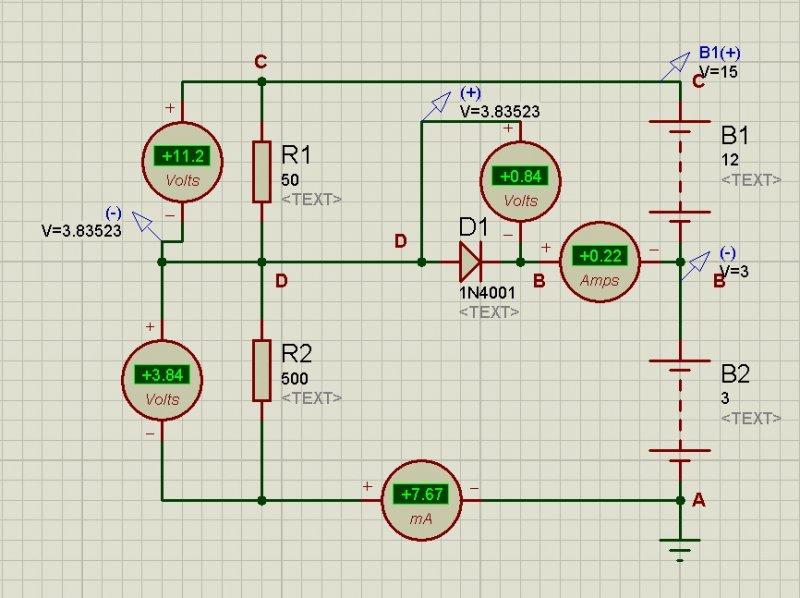

تصاویری که گذاشتم کاملا گویاست لیکن من باب توضیح باید بگم در اینجور تحلیل ها ساده ترین رسم، انتخاب زمین مناسب و جمع و تفریق ولتاژ ها مارا تا حدودی به جواب میرساند. ضمنا اگر به جای مصرف کننده ها حد المقدور از مقاومت های معمولی استفاده شود قوانین اهم هم در درک صحیح و تحلیل مدار به کمک ما می آیند.
1.ابتدا نقطه E را زمین در نظر میگیریم. بنابر این
VB= 3 و VC=3+12=15
2.حال به نقطه D می آییم. مقاومت R1 با اهم مشخص شده. با توجه به دیود جریانی از D به B حرکت میکند.(بایاس مستقیم)
3.حال ولتاژ نقطه D با توجه به این که دیود روشنه میشه ولتاژ نقطه B به اضافه ولتاژ معمول دو سر دیود (0.8 ولت حدودا). خب ولتاژ نقطه B هم ولتاژ دو سر باطری B2 است. معما حل شد. این ولتاژ همان ولتاژ دو سر مقاومت R2 است.k:

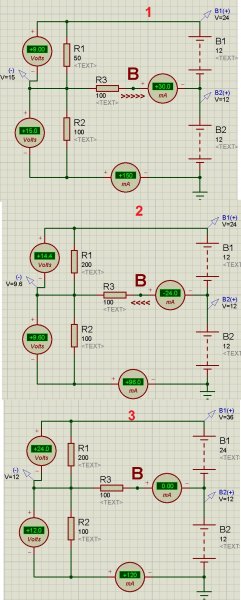

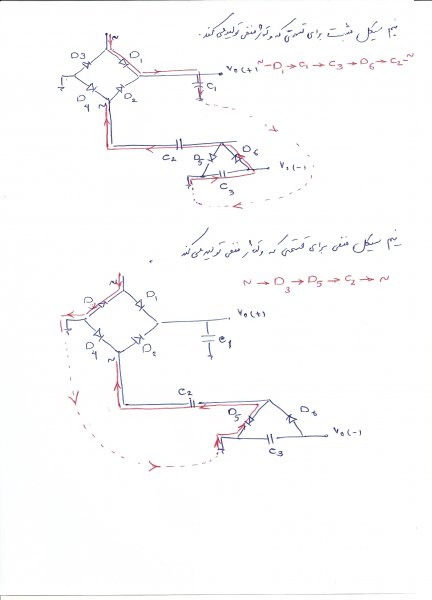

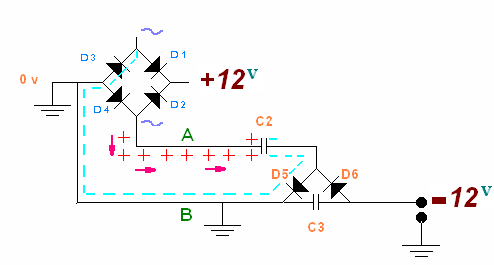

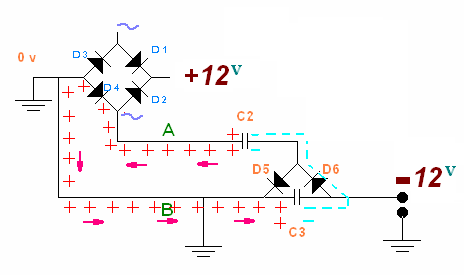

پس میبینیم هیچ جریان عکسی در کار نیس . اصولا تا جایی که من میدانم وقتی دو جریان در یه نقطه جاری میشود بسته به این که هم جهتند یا در خلاف جهت، مجموع یا تفاضل آنها جاری میشود. یا هم رو خنثی کرده و جریان صفر میشود.(شکل 1 و2و3)
البته این برآیند مثل این به نظر میاد که هر دو جریان در حال عبوره و میتوان
آن را تصور کرد. اما در مسائلی مثل فوق الذکر مشکل ایجاد میکنه.
البته طراحی اینگونه سوالات مشکل و نوعی هنر است وگرنه جواب دادن به آن به مراتب خیلی آسان تر از خلاقیت طراح است.!!!
امیدوارم این جواب درست باشه و اگر هم درست نبود با کمک طراح محترم جواب تصحیح شود تا افراد علاقه مند بهره مند شوند.
با تشکر
