از این وبسایت کمک بگیرید. چون پنج باند دارن باید گزینه 5BAND رو انتخاب کنید و به ترتیب از چپ به راست کدهای رنگی رو انتخاب کنین. چهار باند اول مقدار عددی مقاومت رو مشخص می کنن و باند آخر تلرانس یا درصد خطای اون رو. خوندن باندهای رنگی از سمتی که به لبه نزدیکتره شروع میشه.

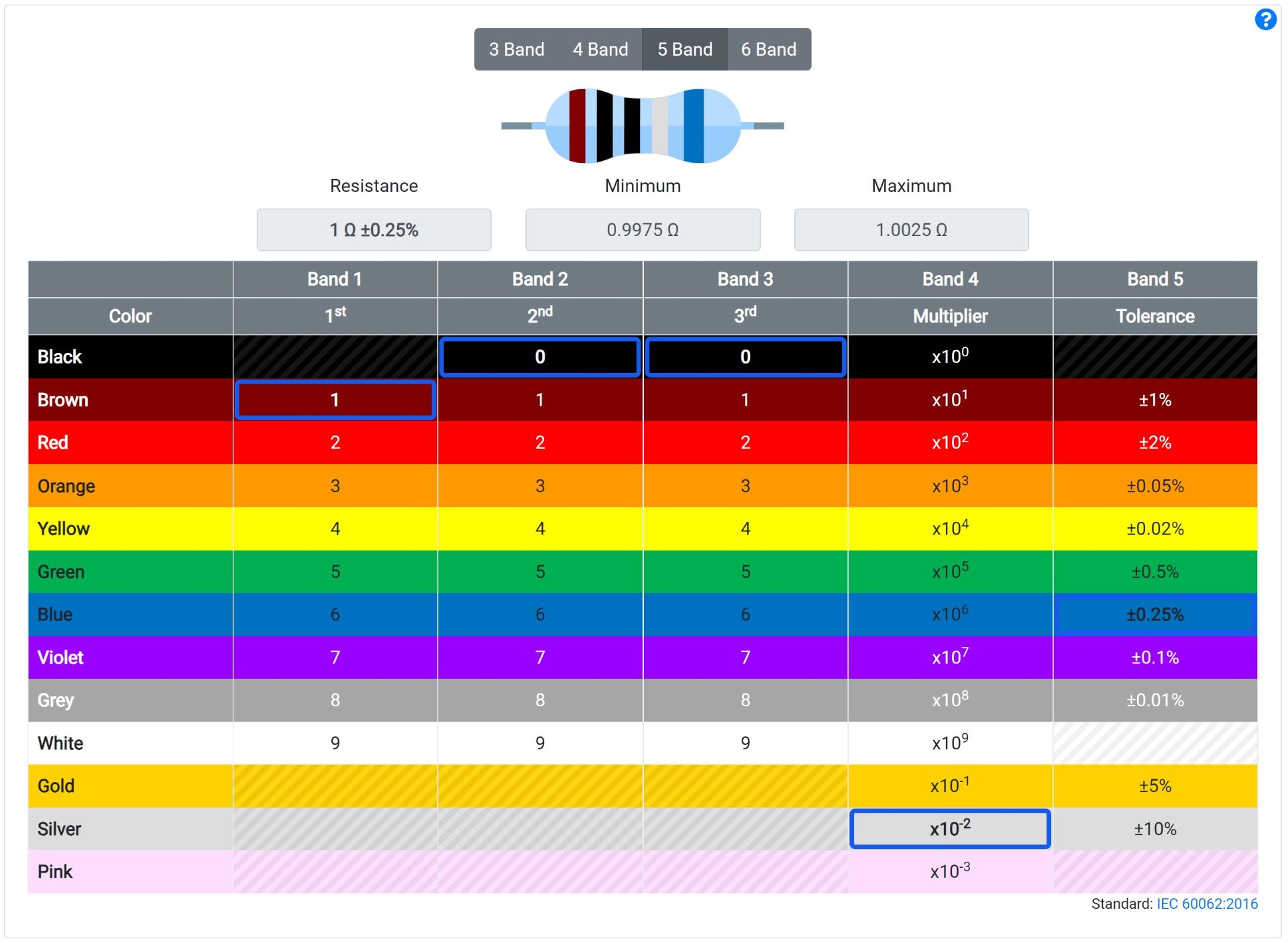

مثلا مقاومت پایینی مقدار 1Ω با درصد خطای %0.25 ± رو داره و طبیعی هست که بازر مولتی متر رو به صدا دربیاره.(قهوه ای-مشکی-مشکی-نقره ای - آبی).

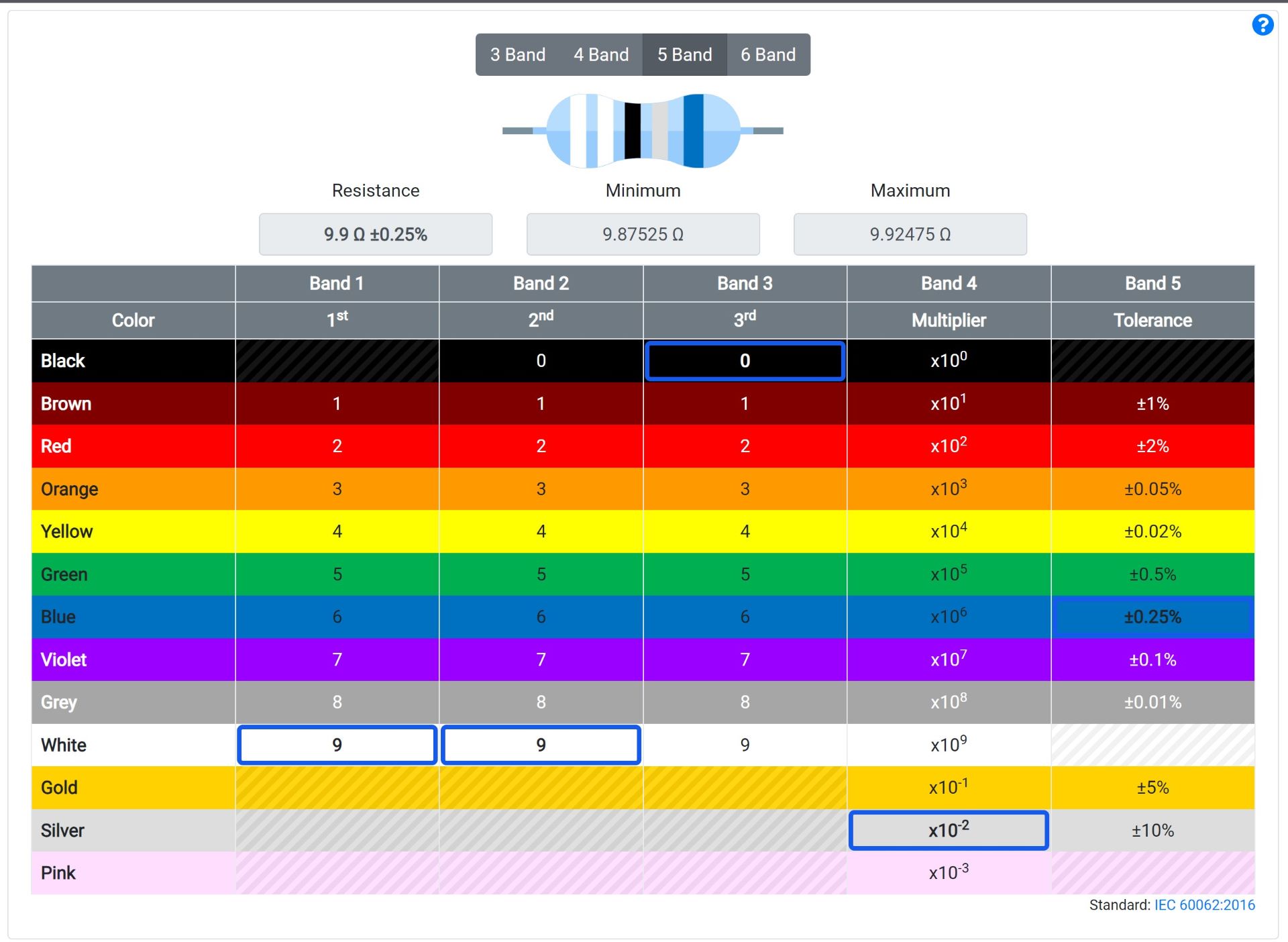

بالایی هم مقدارش 9.9 اهم با درصد خطای ±0.25% هست. (سفید-سفید-مشکی-نقره ای - آبی).
در ضمن وقتی می خواین عکس بورد و قطعات روش رو بذارین سعی کنین واضح باشه.
مثلا مقاومت پایینی مقدار 1Ω با درصد خطای %0.25 ± رو داره و طبیعی هست که بازر مولتی متر رو به صدا دربیاره.(قهوه ای-مشکی-مشکی-نقره ای - آبی).
بالایی هم مقدارش 9.9 اهم با درصد خطای ±0.25% هست. (سفید-سفید-مشکی-نقره ای - آبی).
در ضمن وقتی می خواین عکس بورد و قطعات روش رو بذارین سعی کنین واضح باشه.
