سلام خدمت دوستان عزیز. در پاسخ شما :

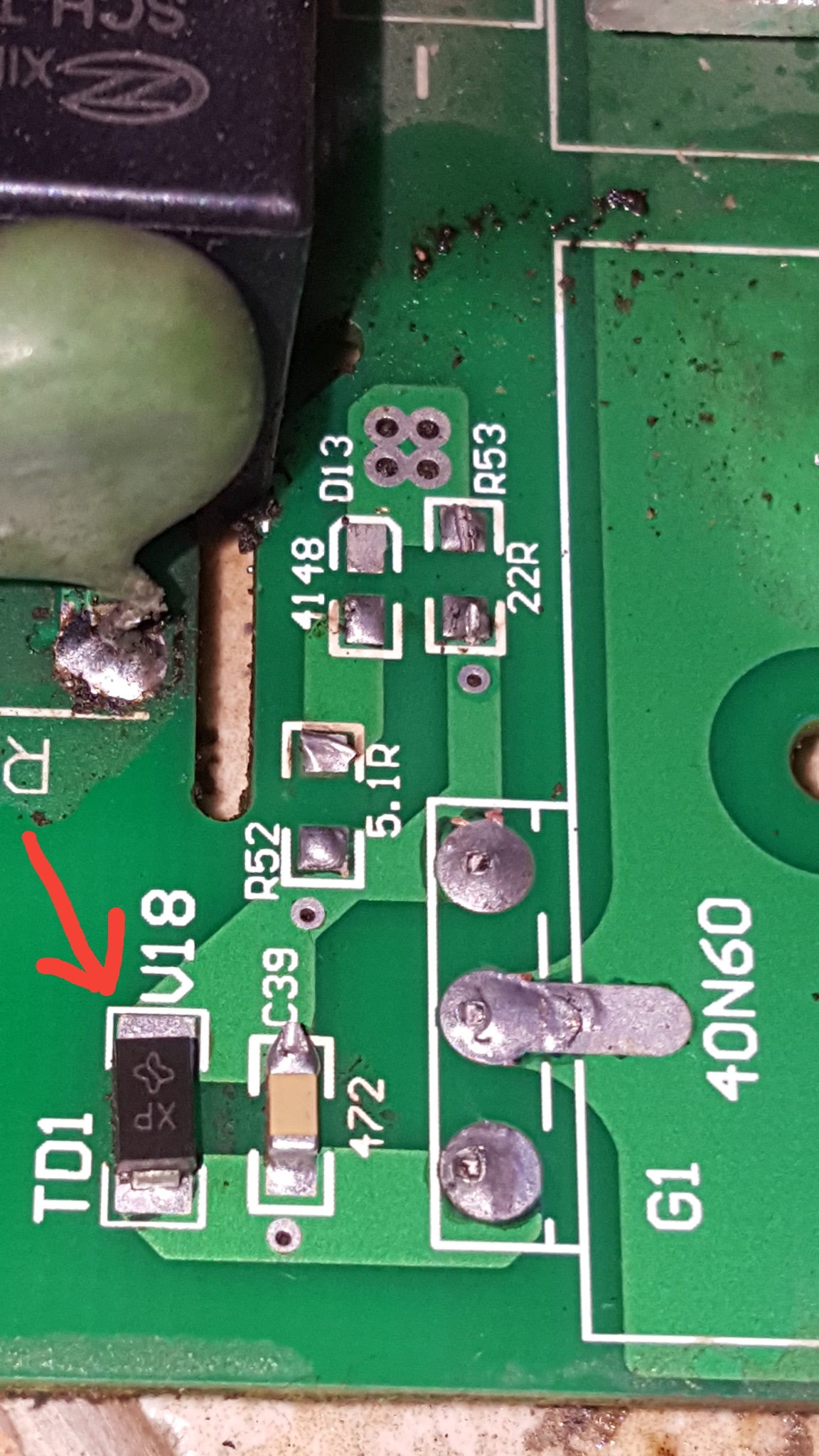

قطعه فوق
[hide]SMAJ16CA[/hide]
هستش که یک دیود TVS دو طرفه هستش.
به هیچ عنوان زنر معمولی به جای اون نصب نکنید و یا این قطعه رو حذف نکنید چرا که گیت ماسفت(یا igbt) ها رو در خطر اورشوت ها و ولتاژ های گذرا با دامنه بیش از حد مجاز قرار میدین.
همچنین میتونین از
[hide]دو زنر حداقل 15 و حداکثر 18 ولتی که کاتد های اون ها به هم وصل شده و آند هاشون بجای قطعه فوق لحیم میشن. اگر این ولتاژ رو رعایت نکنید igbt شما روشن نمیشه کامل و به شدت داغ میشه یا درجا میسوزه.
(زنر ها پشت به پشت هم دیگه لحیم میشن و دو پایه ای که آزاد مونده جای این قطعه لحیم میشه) [/hide]
استفاده کنید که توصیه نمیکنم چون که خازن انگلی به وجود میاره و سرعت سوییچ زنی دستگاه شما رو محدود میکنه.
همچنین توان قابل دفع خیلی پایینتری در برابر ولتاژ های لحظه ای دارد. اما برای تایید اینکه تنها مشکل مدار همین هست و سفارش قطعه موردنظر، در حد تست خوب هست.
موفق باشید.
