سوال: این قطعه بنظرتون چیه

م

محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
درود دوستان عزیز

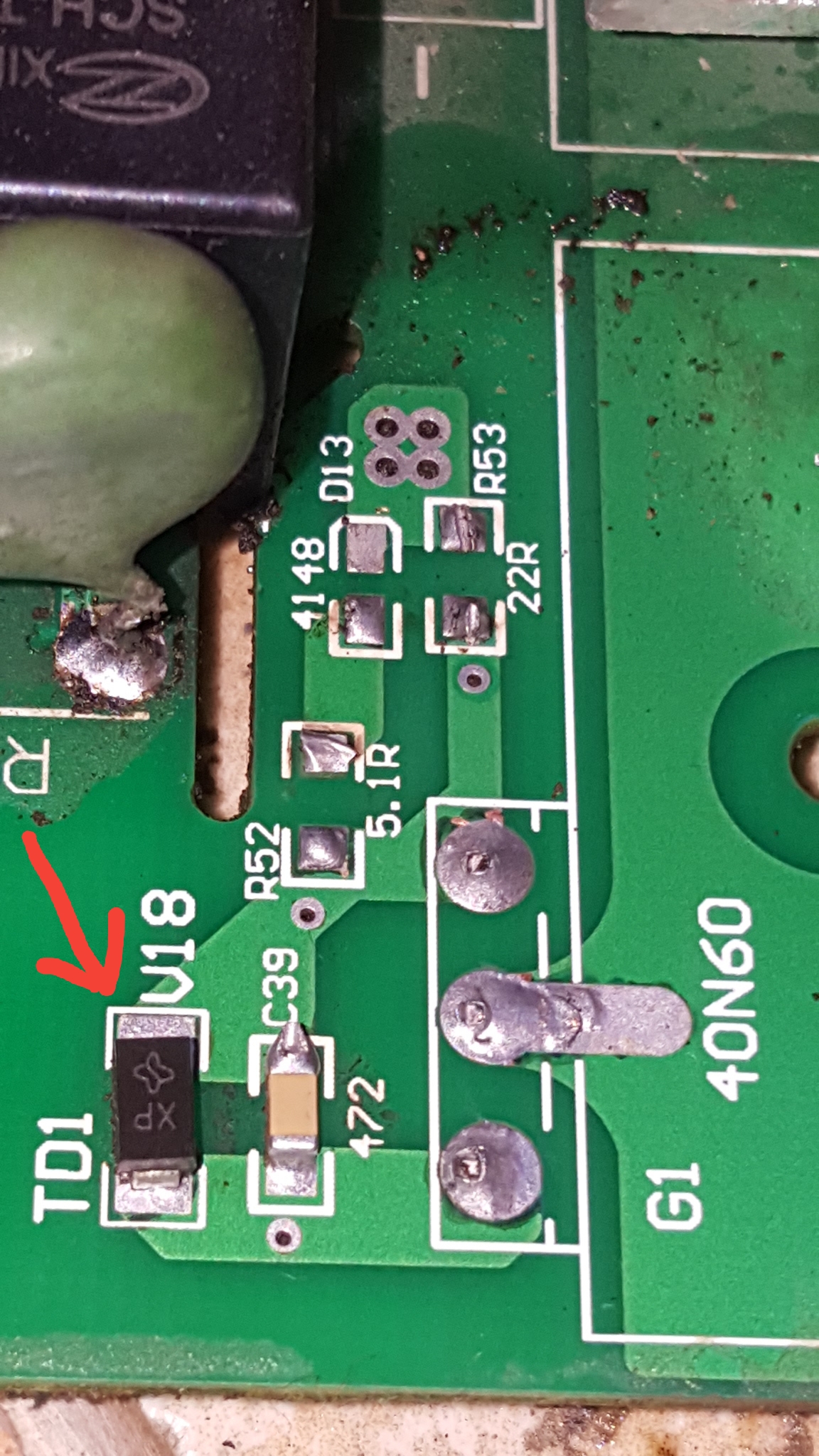

قطعه‌ای که با فلش قرمز مشخص کردم بنظرتون چیه
مدار مربوط به دستگاه جوش اینورتری ادون نوع igbt قسمت برد تحریک دستگاه هست
من اولش فکر کردم دیود ss14 باید باشه ولی با توجه نوشته های روی PCB و همچنین مشخص نبودن کاتد و اند پس دیود نیست
ممنون میشم راهنمایی کنید
سپاس

HS13&86

HS13&86

VIP+ افتخاری
کاربر
2021-03-31
885
1,753
استان گلستان
محیاجان گفت:
درود دوستان عزیز

قطعه‌ای که با فلش قرمز مشخص کردم بنظرتون چیه
مدار مربوط به دستگاه جوش اینورتری ادون نوع igbt قسمت برد تحریک دستگاه هست
من اولش فکر کردم دیود ss14 باید باشه ولی با توجه نوشته های روی PCB و همچنین مشخص نبودن کاتد و اند پس دیود نیست
ممنون میشم راهنمایی کنید
سپاس
مشاهده فایل‌پیوست 175985
کلیک کنید تا گسترش یابد...


سلام و درود،حدس میزنم قطعه مورد نظر یه دیود TVS برای حفاظت از گیت IGBT هست.
موفق و پیروز باشید.

م

محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
Elec.ehsan گفت:
سلام . اگر اشتباه نکنم دیود شاتکی یا دیود فرکانس بالا در رگولاتورهای سویچینگ کاربرد داره هم فرکانس وهم جریان بالا استفاده میشه
کلیک کنید تا گسترش یابد...

درود دوست گرامی
منم شک کردم دیود 5819 باشه و ss14 که همون شاتکی ۵۸۱۹ هست جایگزین کردم ولی جواب نداد البته اگه دیود بود باید علامت کاتد و اند رو قطعه باید مشخص میبود

A

alirezarasol

کاربر
2014-01-03
138
603
محیاجان گفت:
درود دوستان عزیز

قطعه‌ای که با فلش قرمز مشخص کردم بنظرتون چیه
مدار مربوط به دستگاه جوش اینورتری ادون نوع igbt قسمت برد تحریک دستگاه هست
من اولش فکر کردم دیود ss14 باید باشه ولی با توجه نوشته های روی PCB و همچنین مشخص نبودن کاتد و اند پس دیود نیست
ممنون میشم راهنمایی کنید
سپاس
مشاهده فایل‌پیوست 175985
کلیک کنید تا گسترش یابد...

درود
Tvs دیود هست‌
تو اینترنت SMAJ16CA جستجو کنید مشخصاتش میاد.
سپاس
