ایراد منبه تغذیه 12v

[miladkarimi4277]

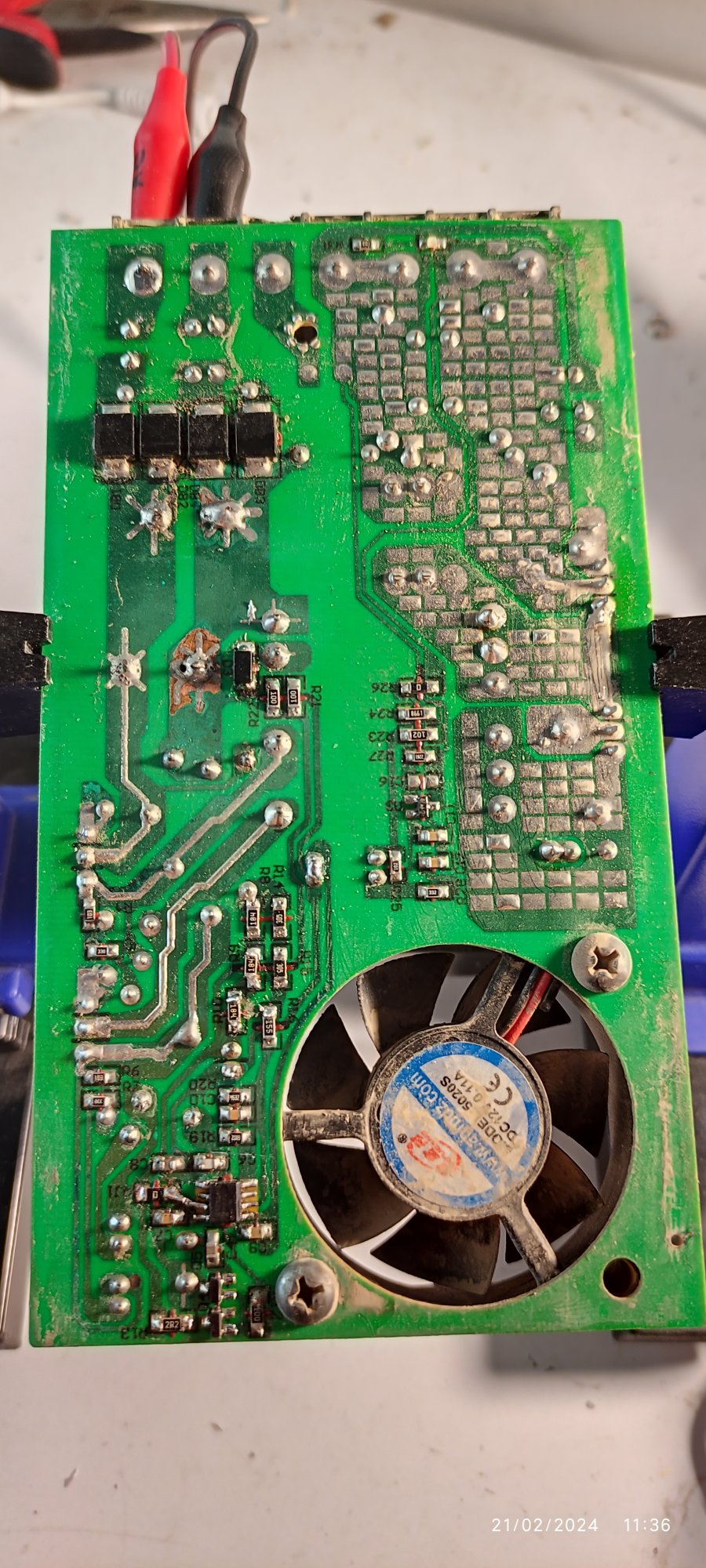

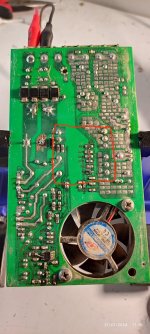

سلام دوستان این منبه تغذیه ماسفت ودیود ها سالمه ولی ولتاژ سر تغذیه ایسی نمیاد؟



[miladkarimi4277]



[miladkarimi4277]

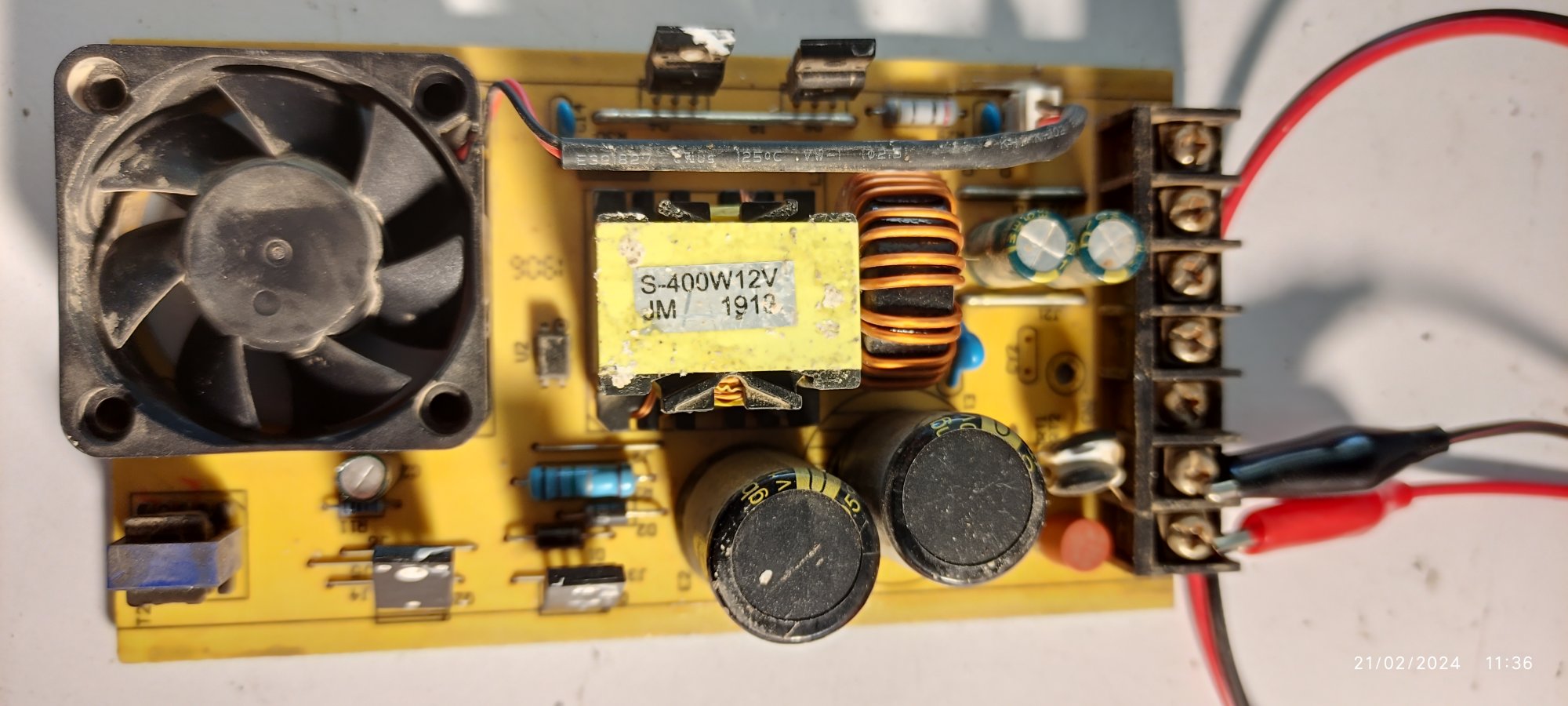

یه سوال دیگه روش تست این ترانس چجوری هست چون سر پایه های درین وسرس هیچ ولتاژی نداریم



[miladkarimi4277]

دوستان کسی نیست راهنمایی کنه



[HS13&86]

سلام دوستان این منبه تغذیه ماسفت ودیود ها سالمه ولی ولتاژ سر تغذیه ایسی نمیاد؟ مشاهده فایل‌پیوست 212488

سلام و درود ،
مقاومت های R8 ,R9 ,R10 ,R14,R15,R16 برای تامین تغذیه اولیه آیسی سویچینگ به کار میرن.
که در صورتی که قطع شده باشن تامین تغذیه شروع آیسی انجام نمیشه.
ضمنا بررسی کنید دو سر تغذیه آیسی اتصال کوتاه یا نشتی نداشته باشید.



[miladkarimi4277]

سلام و درود ،
مقاومت های R8 ,R9 ,R10 ,R14,R15,R16 برای تامین تغذیه اولیه آیسی سویچینگ به کار میرن.
که در صورتی که قطع شده باشن تامین تغذیه شروع آیسی انجام نمیشه.
ضمنا بررسی کنید دو سر تغذیه آیسی اتصال کوتاه یا نشتی نداشته باشید.

نداره مهندس ولی چرا سر ترانزیستور ها 310نداریم



[HS13&86]

نداره مهندس ولی چرا سر ترانزیستور ها 310نداریم

خب این یعنی از بخش یکسو سازی و صافی مشکل دارید.
فیوز سالم باشه احتمال سوختن NTC و پل دیود زیاد هست.



[chavooshi]

اگه روی خازنها 310 ولتو ندارید از پل دیود و فیوز ، ntc چک کنید
اگه روی خازنها ولتاژ بود رو به جلو تا ماسفتو چک کنید
