اموزش ساخت شارژر باطری 6 و 12 ولتی

[sheypooor]

سلام
اگه میشه مدار ساخت شارژر باطری 6 ولتی برام بزارید
ممنون



[gadraj]

سلام
اگه میشه مدار ساخت شارژر باطری 6 ولتی برام بزارید
ممنون

با سلام :
دوست عزيز در همين بخش مدارات و مقالات متعددي موجود ميباشند مثل اين لينك :
http://www.irantk.ir/showthread.php?t=2823
و همچنين :
http://www.irantk.ir/showthread.php?t=743
و همچنين :
http://www.irantk.ir/showthread.php?t=3574
و هم چنين :
http://www.irantk.ir/showthread.php?t=628
و همچنين :
http://www.irantk.ir/showthread.php?t=3070
در لابلاي صفحات همين تاپيك (حدود 10 صفحه ) انواع اينگونه مدارات درج شده است بگرديد و مطالعه كنيد .
با تشكر .
موفق باشيد .



[علی تحیری 1]

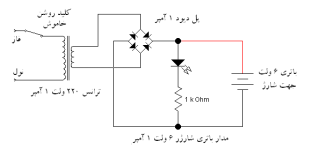

با سلام می توانید از مدار باتری شارژر 6 ولت یک آمپری استفاده کنید. مقادیر قطعات روی مدار توضیح داده شده. فقط توجه کنید، باتری ها چون بعنوان یک خازن با ظرفیت بسیار زیاد بصورت موازی با پل دیود بسته می شوند دیگر نیازی به وصل کردن یک خازن در خروجی تمام شارژر ها ی معمولی و اتوماتیک نمی باشد. ( اگر قبول ندارید دو سر سیم یک اوسیلوسکوپ را به دو سر سیم یک شارژر که در حال شارژ یک باتری است وصل کنید، شما هیچ گونه ریپیلی (RIPPLE) یا شکل موج دندانه دار مشاهده نمی کنید. این هم شکل مدار:



[علی تحیری 1]

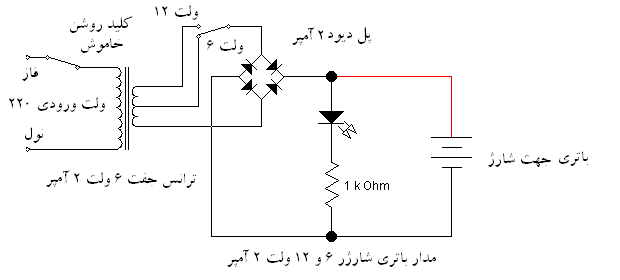

با سلام می توانید از مدار باتری شارژر 6 و 12 ولت 2 آمپری استفاده کنید. مقادیر قطعات روی مدار توضیح داده شده. فقط توجه کنید، باتری ها چون بعنوان یک خازن با ظرفیت بسیار زیاد بصورت موازی با پل دیود بسته می شوند دیگر نیازی به وصل کردن یک خازن در خروجی تمام شارژر ها ی معمولی و اتوماتیک نمی باشد. ( اگر قبول ندارید دو سر سیم یک اوسیلوسکوپ را به دو سر سیم یک شارژر که در حال شارژ یک باتری است وصل کنید، شما هیچ گونه ریپیلی (RIPPLE) یا شکل موج دندانه دار مشاهده نمی کنید. این هم شکل مدار:



[m-j]

با سلام
جناب تحیری
این مداری که شما لطف کردید اتومات نیست .اگر مداری دارید که در صورت شارژ کامل باتری فرایند شارژ رو قطع میکنه لطفا" قرار بدین. با تشکر



[علی تحیری 1]

با سلام خدمت شما کاربر گرامی: جناب m-j به زودی نقشه یک شارژر 12 ولت 4 آمپر اتوماتیک با قطعات موجود در بازار الکترونیک اکثر شهر های ایران را، در این تاپیک قرار می دهم



[m-j]

با سلام خدمت شما کاربر گرامی: جناب m-j به زودی نقشه یک شارژر 12 ولت 4 آمپر اتوماتیک با قطعات موجود در بازار الکترونیک اکثر شهر های ایران را، در این تاپیک قرار می دهم

سلام
ضمن تشکر عرض کنم من به دنبال یک مدار برای شارژ اتوماتیک باتری های 6 ولت 4.5 آمپر سیلد اسید هستم همین باتری هایی که در مهتابی ها و ال ای دی های شارژی استفاده می شوند. اگر مداری که فرمودید بشه برای 6 ولت هم تغییرش داد خیلی عالی میشه. منتظر شماتیک خواهم بود.
سپاس



[علی تحیری 1]

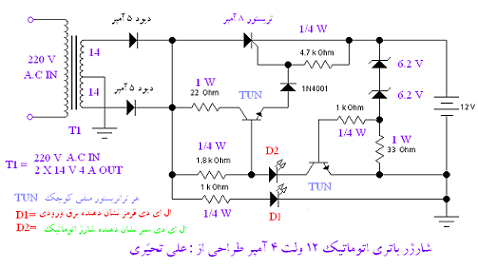

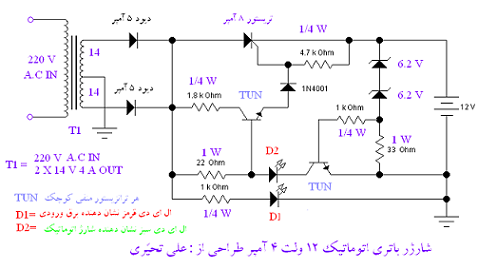

نقشه شارژر 12 ولت 4 آمپر اتوماتیک :
مقدار قطعات در متن نقشه آمده است . ترانزیستور TUN یعنی هر ترانزیستور ان پی ان ( منفی) جنرال معمولی که مخف کلمه TRANSISTOR UNIVERSAL N.P.N می باشد. اگر می خواهید بجای دو دیود یکسو کننده ، دیود پل استفاده کنید، سر مثبت خروجی آن را به آند تریستور و پایه منفی پل دیود را به منفی باتری طبق نقشه متصل نمائید. ( نقشه اول اصلاح شده)



[علی تحیری 1]

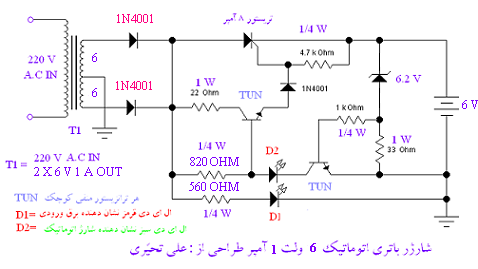

با سلام کاربر گرامی m-j مدار شارژری که در شکل زیر آمده مدار یک شارژر 6 ولت 1 آمپری اتوماتیک می باشد، که می تواند مناسب شارژ باتری های اسیدی تا 10 آمپر ساعت باشد. چون شارژر ها را بر مبنای 1/10 ظرفیت آمپر ساعت باتری طراحی می کنند. و برای مدار شما که باتری 6 ولت 4.5 آمپر ساعت است می بایست از ترانس 450 میلی آمپری 6 ولت استفاده می شد که نزدیک ترین رنج بازار 500 میلی آمپر است و سایر قطعات با توان ضعیف تر. اما در این مدار ما از ترانس 1 آمپر که دو برابر از شارژر استاندار خود قوی تر است استفاده کرده ایم. تمام مقادیر قطعات در متن مدار آمده است.



[m-j]

با سلام
جناب تحیری عزیز ضمن تشکر و قدردانی
عرض به حضورتان که :
led سبز زمانی روشن می شود که شارژ باتری کامل شود ؟؟؟
