افزایش ولتاژ پاور P5

[keyhanava]

سلام ، در اینکه باید تغییر بوجود بیاد تو مدار شکی نیست خودم در سوال گفتم اما چه تغییری کدوم قطعات رو تغییر بدم ؟ مثلا تو فیدبک کدوم قطعه یا کنترل گیت و ...؟

باید فت های قسمت اولیه رو تغییر بدی به همراه آی سی و مقاومت های پاور گود رو هم بالاتر ببری چون اگر ولتاژ بالا بره ای سی فیدبک عمل میکنه و مدار خاموش میشه
خب اگر یکم خطر کنی همون مقاومتی که احتمالا یه فیدبک از این ولتاژه یکم اهمشو بالاتر ببری شاید مدار بتونه یکم ولتاژ رو بالاتر ببره مقاومت احتمالا وصله به یک آی سی که ولتاژ 12 رو تبدیل میکنه به 2ولت همون مقاومت رو بالاتر ببر در حد 5 درصد مدار گول میخوره و فکر میکنه که ولتاژ پایینه و ای سی با سرعت بیشتری سوییچ میشه برا این منظور خازن مربوطه رو هم حداقل 10 درصد بالاتر ببر فت های قسمت اولیه یا مدار داغ رو هم با کیفیتتر بنداز مثلا اگر 10N40 باشه 10N80 بنداز چون تغییری در ترانس و ای سی نمیدی باید جریان بالاتری بکشه و این قسمت جریان هست که تبدیل میشه به ولتاژ بالاتر
اینایی که گفتم در حد تئوری ممکنه تا 10 درصد جواب بده نه بیشتر
بازم میگم ممکنه



[keyhanava]

یه مقاومت هست که وصل میشه به پایه فیدبک مورد نظر
ولتاژ12 تبدیل میشه به 2ولت اینطوری ای سی متوجه میشه که ولتاژ اوکی هست
خب حالا شما فت مدار اولیه اگر مثلا 10N60باشه تبدیلش کن به 10N80 و خازن صافی های خروجی مورد نظر رو هم بالاتر ببر
و اون مقاومی که خط اول گفتم رو 10 درصد اهمش رو بالاتر ببر اینطوری ای سی گول میخوره و فکر میکنه ولتاژ پایینه و به ای سی راه انداز دستور میده با توان بیشتری کار کنه پس ای سی مربوطه سریعتر قطع و وصل میکنه صد درصد بیشتر داغ میکنه پس آی سی PWM که وصله به فت نوسانگر رو نمونشو پیدا کن چون احتمال داره بسوزه و اون قسمت رو باید با هیت سینگ بهتری خنک کنی
هیت سینگی که روی ای سی بایوس مادربرد هست مناسبه و میتونی بزاری روی ای سی و یا اینکه مشابه همون آی سی با کیفیت بالاتر استفاده کنی
این ها همش در حد 10 درصد جواب میده یک مدار ممکنه چنتا فیدبک داشته باشه



[HASHEM289]

سلام دوست گرامی، من پاور P5 را بدون هیچ تغییری در ولتاژ خروجی آن به هشبرد های E10 وصل کردم و الان دو ماه میشه داره کار میده و نیازی با افزایش ولتاژ احساس نشد

سلام ، روی پاورهایp5 ولتاژ روش زده شده 12.8 بعضی هاش هم 13 هست ، شما درست میگید ما هم برای خرید ولتاژ پاور رو میگیریم و فقط 12.8 به بالا رو انتخاب میکنیم ، اما اکثر اینها 12.4 یا 12.5 هست تو این رنج ولتاژ به مشکل میخوریم در صورتی که پاور روی m3x سالم هست .



[HASHEM289]

یه مقاومت هست که وصل میشه به پایه فیدبک مورد نظر
ولتاژ12 تبدیل میشه به 2ولت اینطوری ای سی متوجه میشه که ولتاژ اوکی هست
خب حالا شما فت مدار اولیه اگر مثلا 10N60باشه تبدیلش کن به 10N80 و خازن صافی های خروجی مورد نظر رو هم بالاتر ببر
و اون مقاومی که خط اول گفتم رو 10 درصد اهمش رو بالاتر ببر اینطوری ای سی گول میخوره و فکر میکنه ولتاژ پایینه و به ای سی راه انداز دستور میده با توان بیشتری کار کنه پس ای سی مربوطه سریعتر قطع و وصل میکنه صد درصد بیشتر داغ میکنه پس آی سی PWM که وصله به فت نوسانگر رو نمونشو پیدا کن چون احتمال داره بسوزه و اون قسمت رو باید با هیت سینگ بهتری خنک کنی
هیت سینگی که روی ای سی بایوس مادربرد هست مناسبه و میتونی بزاری روی ای سی و یا اینکه مشابه همون آی سی با کیفیت بالاتر استفاده کنی
این ها همش در حد 10 درصد جواب میده یک مدار ممکنه چنتا فیدبک داشته باشه

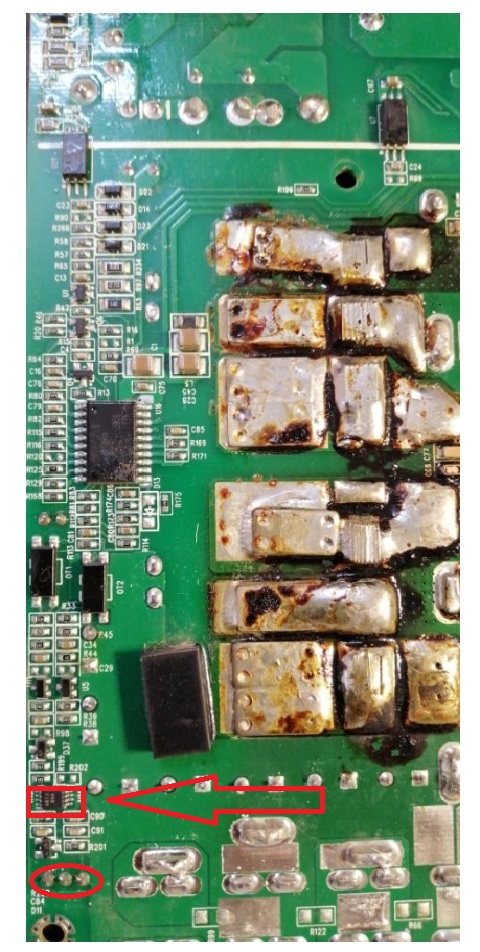

سلام ، ممنون از وقتی که گذاشتین ، این آیسی که تو عکس مشخص کردم به نظرم آیسی فیدبک مدار هست یه بار ولتاژ یه پاور که 11 بود فقط با عوض کردن این آیسی 12.4 ولت شد ، و اینکه در جریان باش این پاور 2200 وات هست و روی m3x که 2000 وات هست داره کار میکنه و من به یه دستگاه که 1800 وات هست میخوام وصلش کنم منظورم اینه که احتیاج به تغییر ماسفت ندارم چون فوق العاده خوب کار شده و اینکه فقط یک ولت افزایش مشکل رو حل میکنه و شاید کمتر .
موضوع بعدی اینکه اون قسمت تو عکس که با بیضی مشخص کردم یه کابل 3 سیم وصل میشه مستقیم به کنترل بورد که بر اساس نیاز ولتاژ رو کنترل میکنه ، پس اون آیسی تو تغییر ولتاژ نقش مهمی داره .
الان وقتش رو ندارم در آینده یه عکس بهتر از اون قسمت مدار و اگر پیدا کنم دیتاشیت آیسی رو میذارم .



[keyhanava]

سلام ، ممنون از وقتی که گذاشتین ، این آیسی که تو عکس مشخص کردم به نظرم آیسی فیدبک مدار هست یه بار ولتاژ یه پاور که 11 بود فقط با عوض کردن این آیسی 12.4 ولت شد ، و اینکه در جریان باش این پاور 2200 وات هست و روی m3x که 2000 وات هست داره کار میکنه و من به یه دستگاه که 1800 وات هست میخوام وصلش کنم منظورم اینه که احتیاج به تغییر ماسفت ندارم چون فوق العاده خوب کار شده و اینکه فقط یک ولت افزایش مشکل رو حل میکنه و شاید کمتر .
موضوع بعدی اینکه اون قسمت تو عکس که با بیضی مشخص کردم یه کابل 3 سیم وصل میشه مستقیم به کنترل بورد که بر اساس نیاز ولتاژ رو کنترل میکنه ، پس اون آیسی تو تغییر ولتاژ نقش مهمی داره .
الان وقتش رو ندارم در آینده یه عکس بهتر از اون قسمت مدار و اگر پیدا کنم دیتاشیت آیسی رو میذارم .
مشاهده فایل‌پیوست 160520

شما ببین چه ولتاژی میاد برا فیدبک اون ولتاژو یکم بیار پایین با یک مقاومت ولتاژ در نهایت ولتاژ خروجی رو اندازه بگیرید



[HASHEM289]

شما ببین چه ولتاژی میاد برا فیدبک اون ولتاژو یکم بیار پایین با یک مقاومت ولتاژ در نهایت ولتاژ خروجی رو اندازه بگیرید

منظورتون از ولتاژی که روی فیدبک میاد چیه ؟ روی آیسی ؟ ولتاژ کجا رو بگیرم ؟



[Fk2405]

تشکر میکنم



[protamir]

سلام ، ممنون از وقتی که گذاشتین ، این آیسی که تو عکس مشخص کردم به نظرم آیسی فیدبک مدار هست یه بار ولتاژ یه پاور که 11 بود فقط با عوض کردن این آیسی 12.4 ولت شد ، و اینکه در جریان باش این پاور 2200 وات هست و روی m3x که 2000 وات هست داره کار میکنه و من به یه دستگاه که 1800 وات هست میخوام وصلش کنم منظورم اینه که احتیاج به تغییر ماسفت ندارم چون فوق العاده خوب کار شده و اینکه فقط یک ولت افزایش مشکل رو حل میکنه و شاید کمتر .
موضوع بعدی اینکه اون قسمت تو عکس که با بیضی مشخص کردم یه کابل 3 سیم وصل میشه مستقیم به کنترل بورد که بر اساس نیاز ولتاژ رو کنترل میکنه ، پس اون آیسی تو تغییر ولتاژ نقش مهمی داره .
الان وقتش رو ندارم در آینده یه عکس بهتر از اون قسمت مدار و اگر پیدا کنم دیتاشیت آیسی رو میذارم .
مشاهده فایل‌پیوست 160520

سلام
اپتوپوپلری که دنبالش هستین این جا نیست و سمت دیگر برد هست (اگر این رو سمت چپ در نظر بگیریم، میشه سمت راست برد) به عبارت دقیقتر OT3.
شما R25 , R26 رو تغییر بدین ببینین نتیجه مورد نظر رو به دست میارین یا خیر.



[keyhanava]

از خروجی 12 یه مسیر میره برای آی سی (در قسمت ثانویه مدار هم هست) پایه ای که وصله یک مقاومت هم داره که 12 رو تبدیل به ولتاژ2 الی پنج ولت میکنه و آی سی متوجه میشه که 12 ولت اوکی هست و مدار کارش رو درست انجام میده حالا اون آی سی رو پیدا کنی حله قانون تمام مدارات الکترونیک همینه
اگر قسمت smdداره میتونه به وسیله چنتا دیود و ترانزیستور هم به آپتوکوپلر برسه
کتاب منبع تغذیه سوئیچینگ یانگ توضیح داده شده



[feriblack]

سلام دوستان.کسی به نتیجه رسید برای افزایش ولتاژ P5؟
