سوال: افزایش امپر خروجی منبع تغذیه 0-30 ولت 2 امپر به 5 امپر

[reza_476]

باسلام

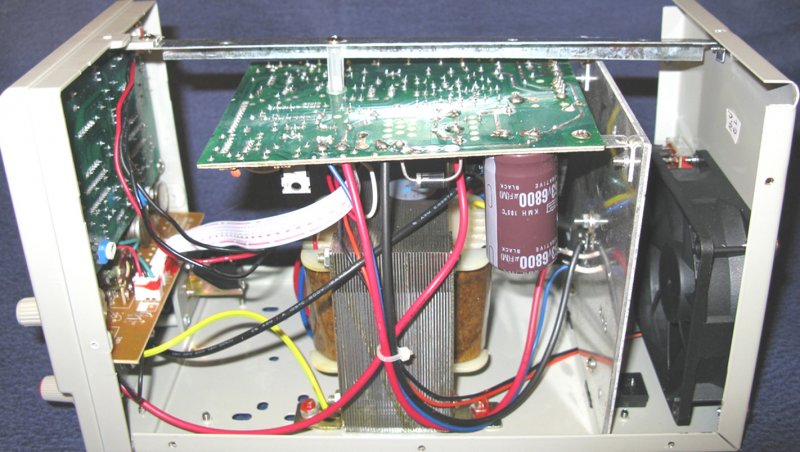

عکس زیر مقایسه ترانسه و مدارات دو منبع تغذیه فوق



[fkh52000]

با سلام
دوست عزیز همانطور که دوست خوبمان اق رضا گفتند
اگر شما بخواهید قدرت خروجی اداپتور خود را زیادتر کنید:
1-باید ترانس دستگاه را به 10 امپر افزایش دهید که بتوانید 5 امپر را راحت بگیرید
که در نتیجه حجم ترانس دو تا سه برابر بزرگتر میشود.
2-باید دیود پل را به 10 امپر تغییر دهید.
3- باید ترانزیستورهای خروجی اضافه کنید که احتمالا ممکن است که درایور انها را
هم باید قویتر بگذارید.
4- باید خازنهای صافی را با مقدار بیشتر و حجم بزرگتر انتخاب کنید



[علی تحیری 1]

برای تبدیل منبع تغذیه 30 ولت 2 آمپر به 30 ولت 5 آمپر :
1- ابتدا باید از یک ترانس 150 ولت آمپر به بالاتر استفاده کنید. ( 150= 30×5)

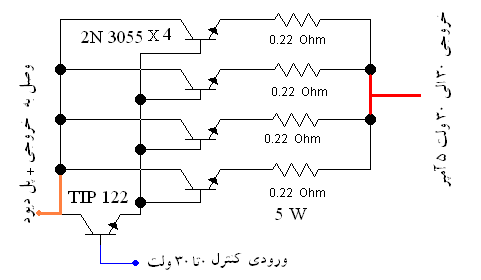

2- حداقل، استفاده از 4 عدد ترانزیسور قدرت 2N3055 که بصورت موازی یا شانت روی یک هیت سینک مناسب وصل شوند. یعنی تمام کولکتور 4 ترانزیستور بهم وصل، تمام امیتر ها توسط 4 مقاومت 0.22 اهم 5 وات بهم وصل و تمام بیس 4 ترانزیستور مستقیم بهم وصل،(یعنی ما یک ترانزیستور با قدرت بیش تر ساخته ایم که امکان پیدا کردن معدل در بازار بسیار کم است. و اگر باشد بسیار گران!)
3- تعویض پل یکسو کننده حداقل بالاتر از 5 آمپر
4- 2.5 برابر کردن ظرفیت خازن صافی با همان ولتاژ کار قبلی
5- ولتمتر دستگاه نیازی به تعویض ندارد، زیرا همان 30 ولت است ولی اگر آمپر متر توانایی اندازه گیری تا رنج 5 آمپر را ندارد آن را تعویض کنید.
6- از ترانزیستور مثبت TIP122 بعنوان درایور جدید استفاده کنید. (کولکتور TIP122 را به کولکتور تمام 2N3055 ها وصل کنید. امیتر TIP122 را به بیس تمام 2N3055 ها مستقیم وصل کنید. ( ساخت ترانزیستور دارلینگتون جدید) حالا بیس ترانزیستور TIP122 را بعنوان کنترل درایور بکار ببرید و باید به نقطه ای از مدار وصل شود که قبلا ترانزیستور درایور قبلی بود (یک سر ولت متر دیجیتال را به پایه منفی بورد منبع تغذیه و سر مثبت ولت متر را به خروجی های ترانزیستور احتمالی درایور قبلی یا به چند نقطه از ترانزیستور های نیمه قدرت وصل و با حرکت ولوم و کم و زیاد شدن ولوم ولتاژ منبع تغذیه آن نقطه ورودی درایور جدید می شود. تمام امیتر های ترانزیستور قدرت2N3055 با یک سیم کلفت به فیش مثبت خروجی منبع تغذیه وصل کنید.



[msagroup]

ممنون ار راهنمایی های همه دوستان تشکر میکنم که این بحث را ادامه دادید تا به نتیجه برسد.



[sajadjavadi70]

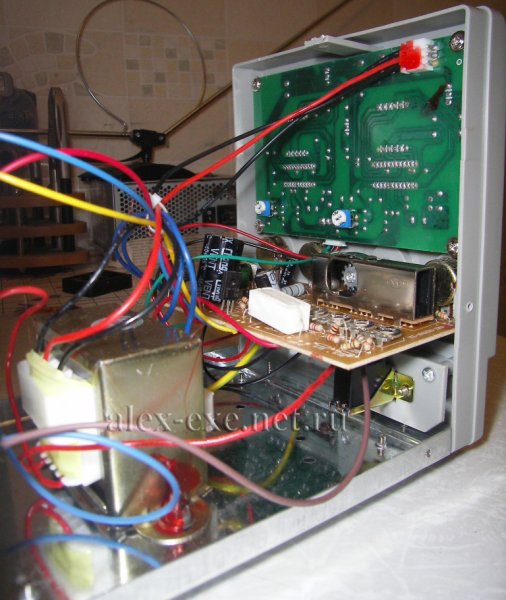

استادان عزیز من هم یک مشکل برای همین منبع تغذیه بوجود آمده که دستگاه رو روشن میکنم خروجی داره ولی صفحه نمایشگر ولتاژ خاموش هست فقط آمپر روشن هست فقط از برق در میارم دوباره میزنم یک لحظه روشن میشه بعد خاموش میشه فقط نمایشگر ولتاژ



[javad yas]

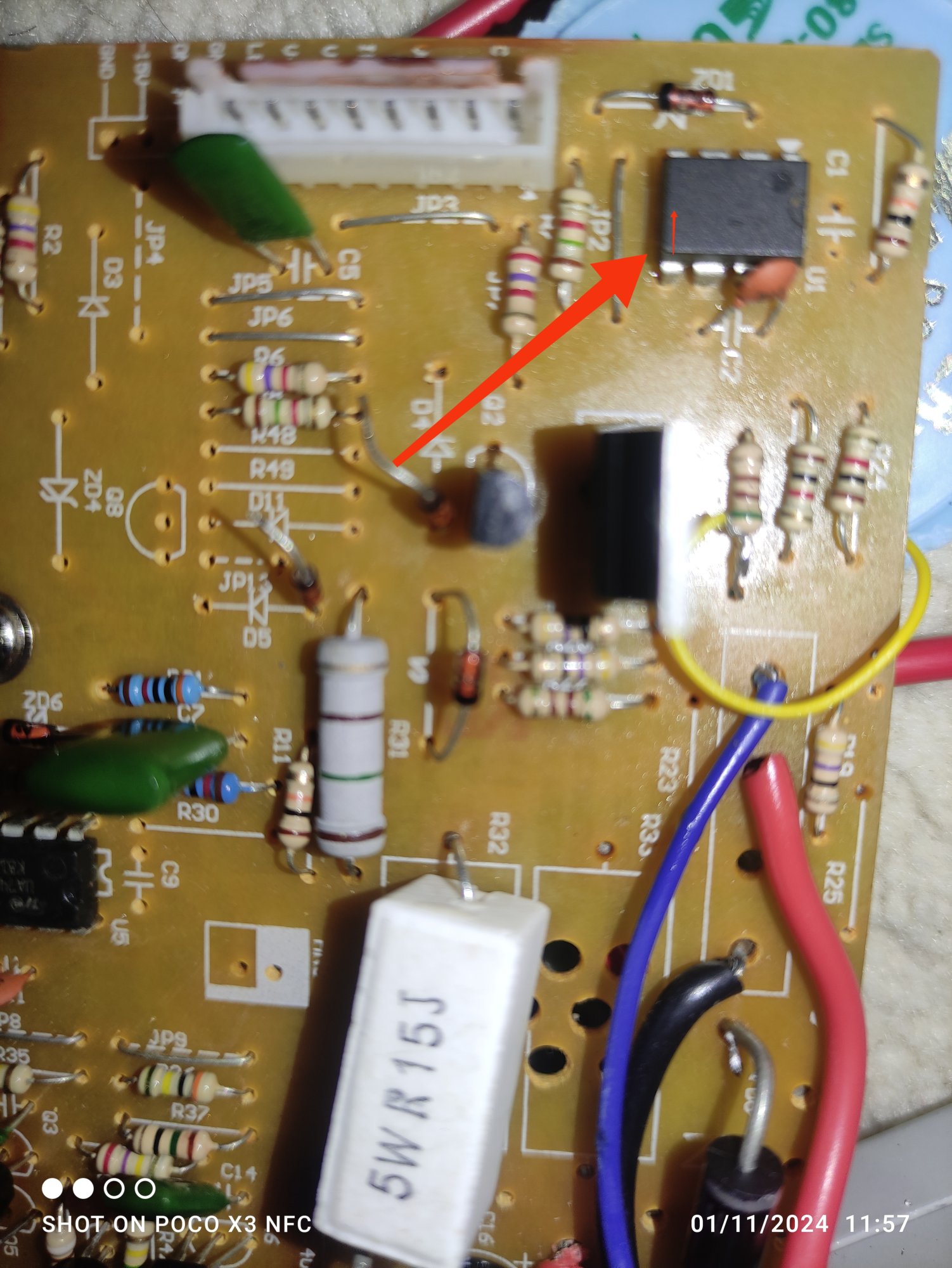

سلام خدمت اساتید .منبع داژنگ دو آمپر دارم که یک آی سی هشت پایه اون شمارشو پاک کردن کسی می‌تونه راهنمایی که که شماره آی سی چی هست ؟
