سوال: افزایش امپر خروجی منبع تغذیه 0-30 ولت 2 امپر به 5 امپر

[alihokm]

سلام دوستان
یه منبع تغذیه dazheng مدل ps 302 d دارم میخوام امپر خروجیشو از 2 امپر به 5 امپر افزایش بدم
ایا شدنی هست؟
چه تغییراتی باید روش اعمال بشه؟



[reza_476]

باسلام

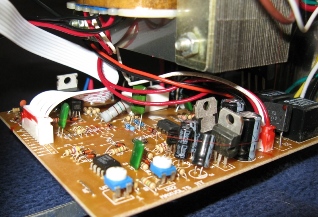

عکسهای واضح و باکیفیت از زیر و روی برد و پانل جلو و سیم بندی و خوانا بودن قطعات از آن قرار بده تا راحتتر راهنمایی شوی



[gadraj]

سلام دوستان
یه منبع تغذیه dazheng مدل ps 302 d دارم میخوام امپر خروجیشو از 2 امپر به 5 امپر افزایش بدم
ایا شدنی هست؟
چه تغییراتی باید روش اعمال بشه؟

با سلام :
اگر شماتیک انرا ندارید حداقل شماره قطعات مصرف شده و عکس واضحی از مدار و ترانس بزارید تا امکان راهنمایی میسر گردد .
- لازم به ذکر : معمولا با توجه به اینکه ترانس و قطعات ان برای توان 2 امپر طراحی شده چنین تغییراتی برای 5 امپر !!! مقرون به صرفه نخواهد بود .
موفق باشید .



[msagroup]

با سلام خدمت استاد محترم جناب آقای رجبی
استاد مشکل بنده نیز همین مورد می باشد. اما با دقتی که بر روی چند مدل مختلف از همین مارک داشتم اکثرا بردهای مشابه و همچنین ترانس مشابه دارند .
لذا خواهشمند است در صورت امکان راهنمایی کنید.
با اجازه این تاپیک را بنده ادامه میدم و عکس و ار روی برد و المان های منبع تغذیه رو قرار میدم.



[msagroup]

با سلام مجدد خدمت اساتید گرامی:
جناب آقای رجبی عکس و نمای شماتیک مدار، منتهی مربوط به منبع تغذیه مدل 5 آمپرش هست که از لحاظ ظاهری دقیقا با
مدل 2 آمپر یکی هست. ممنون میشم راهنمایی کنید چطور میشه جریانشو افزایش داد.

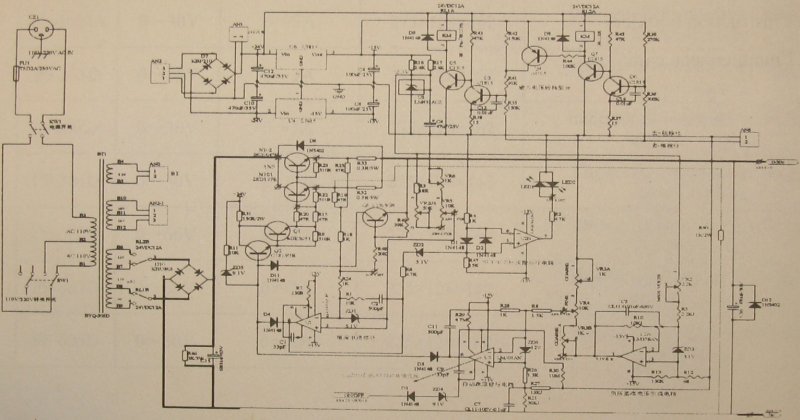

اینم نقشه مدار :

با تشکر از زحمات شما منتظر پاسخ جنابعالی هستم.



[reza_476]

باسلام

نقشه ات کیفیت پایین است قطعاتش خوانا نیست
آیا اندازه ترانسهایش هم یکی است



ترانزیستورهای خروجی مدار را شماره هایش را بنویس



[msagroup]

باسلام

نقشه ات کیفیت پایین است قطعاتش خوانا نیست
آیا اندازه ترانسهایش هم یکی است

مشاهده فایل‌پیوست 104620

ترانزیستورهای خروجی مدار را شماره هایش را بنویس

با سلام مجدد خدمت شما:
باید عرض کنم که نقشه ای بهتر از این در اینترنت پیدا نکردم که این نقشه هم تو یه سایت روسی بود.
بر روی ترانس داخلی مشخصات نوشته نشده اما از لحاظ ظاهری به یک اندازه و یک شکل هستند.
شماره ترانزیستوری که سر راه ولتاز خروجی است، 2SD1047 یه ترانزیستور منفی قدرت 140 ولت 12 آمپر 100 وات و همچنین بر روی برد هم یه ترانزیستور مثبت قدرت
دیگر با شماره MJE3055T هست که اونم 60ولت 10 آمپر 70 وات می باشد.
در ضمن دو تا آیسی رگولاتور هم روی برد هست با شماره های LM7915 و 7815 با دو تا آیسی که شماره های اونها رو یادم رفت بنویسم (آیسی های 8 پایه).
با تشکر منتظر پاسختان هستم.



[msagroup]

سلام کسی نیست جواب بده؟ آقای reza_476 -آقای رجبی ؟



[reza_476]

باسلام

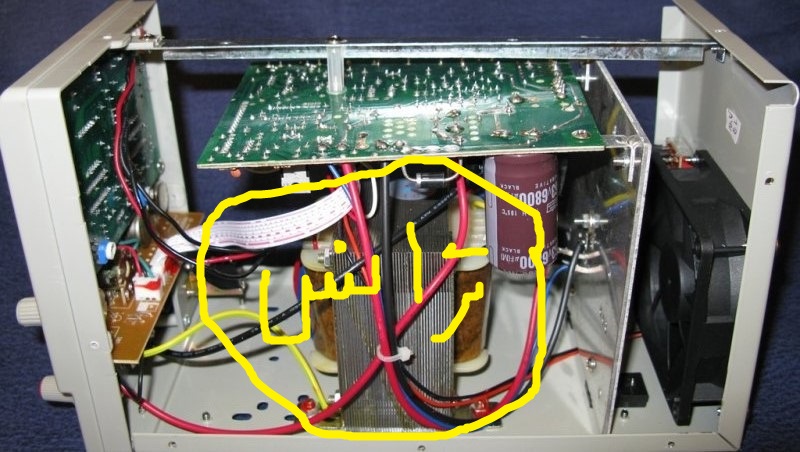

دوست عزیز همانطور که استاد عزیز جناب رجبی نیز گفتند ترانسفورماتور منبع تغذیه شما :



[reza_476]

باسلام

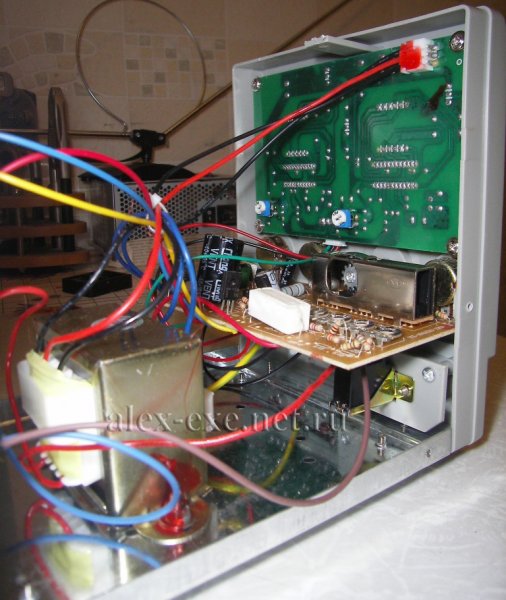

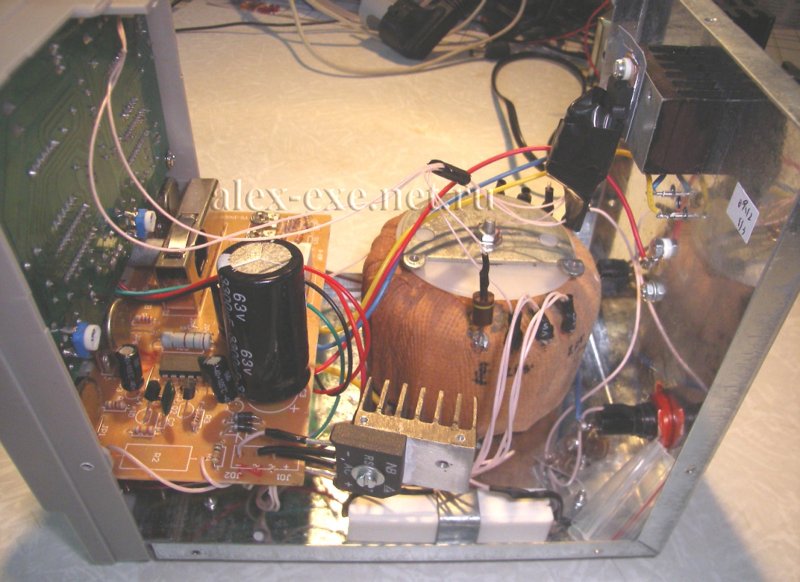

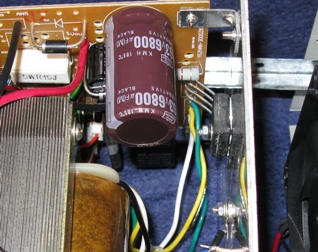

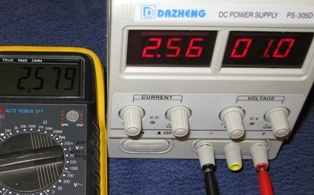

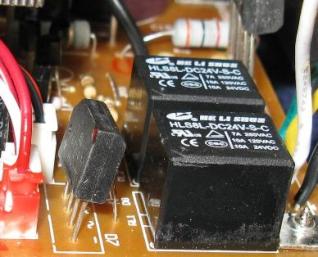

همانند عکس زیر شما باید تغییرات در مدار و ترانس آن بدهی :



البته ترانس عکس بالا تورید یا حلقوی است
ترانس شما 15 ولت حداکثر 3 آمپر است

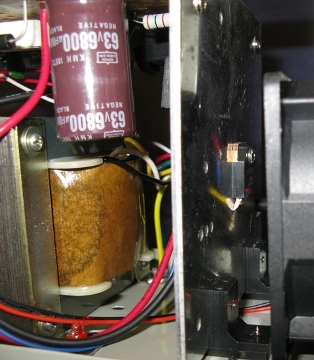

ترانس منبع تغذیه اصلی 30 ولت 6 تا 8 آمپر میباشد میتوانی حجم ترانس را مقایسه کنی
مدارت هم فقط برای حداکثر 15 ولت 2 آممپر جواب میدهد
