مشکل: افت ولتاژ منبع تغذیه 12 ولت 20 آمپر

[eshahnazi]

منبع تغذیه 12 ولت 20 آمپر هست که مشکل آن کم بودن ولتاژ خروجی می باشد و نوسان ولتاژ VCC می باشد
ولتاژها به صورت زیر می باشد.
ولتاژ خروجی هنگام بدون بار و همچنین بارکشی 7 ولت
ولتاژ VCC: هنگام بدون بار 9 ولت که با اسلوسکوپ 15 ولت ریپل نشان می دهد. (طبق عکس)
ولتاژ VCC: هنگام بارکشی 25 ولت که با اسیلوسکوپ ریپل ندارد. (طبق عکس)
ولتاژ خازن های ورودی 147 ولت
همه خازن های کوچک تعویض شدند.





عکس از ولتاژ VCC با خازن 47 میکرو بدون بارکشی می باشد


عکس از ولتاژ VCC با خازن 47 میکرو هنگام بارکشی می باشد



[alirezarasol]

باسلام
ولتاژ ورودی قطع کن و به vcc ولتاژ ۱۲ ولت خارجی اعمال کن در این حالت ببین پایه های ۹ و ۱۱ آی سی پالس مربعی میده؟
با سپاس



[Newman1]

مشگل از
خرابی ولوم تنظیم ولتاژ خروجی



[eshahnazi]

باسلام
ولتاژ ورودی قطع کن و به vcc ولتاژ ۱۲ ولت خارجی اعمال کن در این حالت ببین پایه های ۹ و ۱۱ آی سی پالس مربعی میده؟
با سپاس

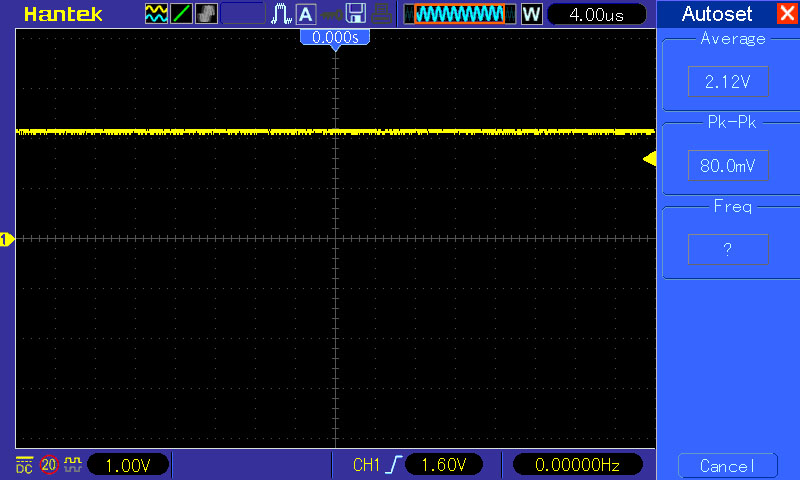

ولتاژ 12 از منبع تغذیه خارجی به vcc وصل کردم. پایه 9 و 10 آی سی به منفی متصل شده. پایه 11 و پایه 8 هر دو پایه مثل هم، شکل موج مربعی نداشت فقط خط صاف با ولتاژ 3.2 ولت بود. طبق عکس زیر




شکل موج پایه 5



ولوم 200 اهم تنظیم ولتاژ خراب بود تعویض کردم. الان ولتاژ خروجی 24 ولت هست که لامپ تست چشمک می زنه بعد از چند ثانیه به 17 ولت میرسه و لامپ تست روشن می مونه. ترانزیستور قدرت داغ می کنه که برق قطع می کنم تا نسوزه.

مشکل از کجا می تونه باشه آی سی قبلا روی پاور دیگه تست کردم سالم بود امکان داره حالا خراب شده باشه؟؟



[alirezarasol]

ولتاژ 12 از منبع تغذیه خارجی به vcc وصل کردم. پایه 9 و 10 آی سی به منفی متصل شده. پایه 11 و پایه 8 هر دو پایه مثل هم، شکل موج مربعی نداشت فقط خط صاف با ولتاژ 3.2 ولت بود. طبق عکس زیر

مشاهده فایل‌پیوست 167864

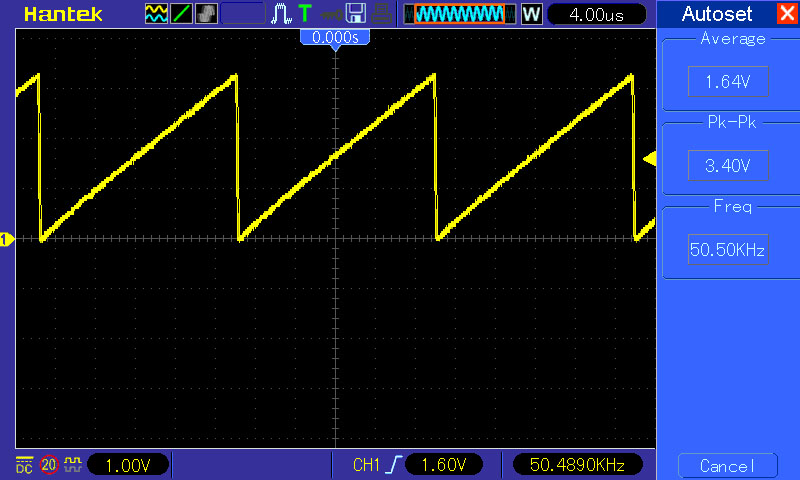

شکل موج پایه 5
مشاهده فایل‌پیوست 167865


ولوم 200 اهم تنظیم ولتاژ خراب بود تعویض کردم. الان ولتاژ خروجی 24 ولت هست که لامپ تست چشمک می زنه بعد از چند ثانیه به 17 ولت میرسه و لامپ تست روشن می مونه. ترانزیستور قدرت داغ می کنه که برق قطع می کنم تا نسوزه.

مشکل از کجا می تونه باشه آی سی قبلا روی پاور دیگه تست کردم سالم بود امکان داره حالا خراب شده باشه؟؟

باسلام
برای تست سلامت آی سی وقتی بدون برق اصلی به آی سی vcc اعمال کردی حتما بایستی روی پایه های ۸و ۱۱ پالس مربعی داشته باشی و Vref پایه ۱۴ بایستی ۵ ولت بده.
در غیر این صورت آی سی خرابه.
با سپاس



[alirezarasol]

با سلام
درضمن اگه پاور شما ۱۲ ولته وقتی خروجی ۲۴ ولت شد حتما به خازنهای خروجی آسیب زده.
خارنهای خروجی چند ولتیه؟
با سپاس



[eshahnazi]

برای تست سلامت آی سی وقتی بدون برق اصلی به آی سی vcc اعمال کردی حتما بایستی روی پایه های ۸و ۱۱ پالس مربعی داشته باشی و Vref پایه ۱۴ بایستی ۵ ولت بده.
در غیر این صورت آی سی خرابه.

آی سی را از مدار خارج کردم.
پاور روشن کردم. لامپ تست چشمک می زنه. ولتاژ خروجی 20 ولت میشه بدون آی سی.

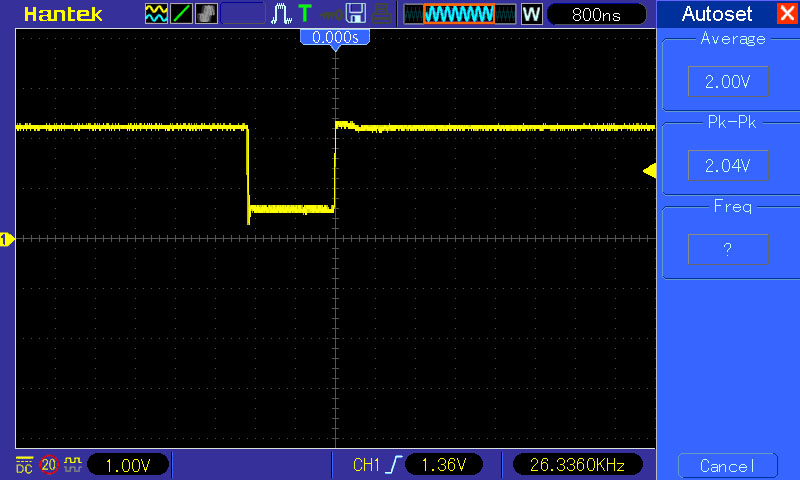

آی سی روی پاور دیگه تست کردم کامل سالم بود پایه 14 ولتاژ 5 داشت و پایه 8 و 11 شکل موج مربعی داشت طبق عکس



خازن های خروجی 2200میکرو 25 ولت. ظاهر خازن سالم هست.



[eshahnazi]

مشکل حل شد:
دیود D5: 1N4148 خراب بود تعویض کردم چشمک زدن لامپ تست برطرف شد. آی سی نصب کردم ولتاژ خروجی 13 ولت شد که با ولوم کمتر نمیشه اما بیشتر تا 14.5 ولت می شود.
ولوم 500 اهم گذاشتم ولتاژ از 11.6 تا 14.5 میشه تنظیم کرد.
ولتاژ vcc 22 ولت بدون ریپل شد.
بارکشی کردم مشکلی پیش نیامد.

به نظر مشکل افت ولتاژ در خروجی و ریپل ولتاژ در VCC مربوط به خرابی ولوم تنظیم ولتاژ خروجی بوده.
از همه دوستان که راهنمایی کردید تشکر می کنم.



[protamir]

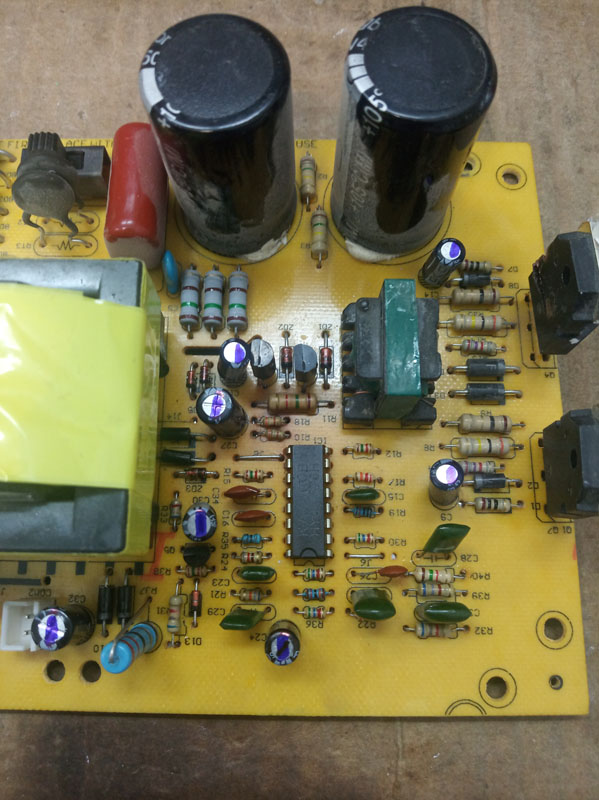

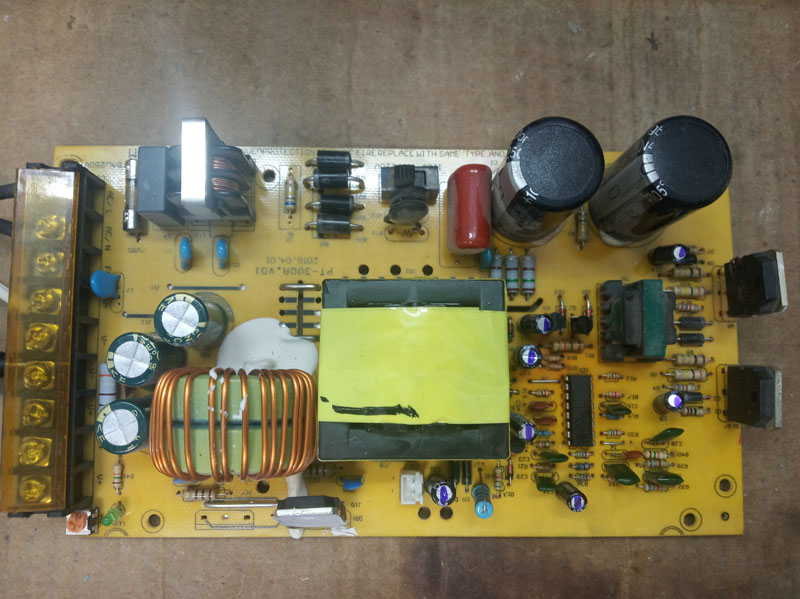

منبع تغذیه 12 ولت 20 آمپر هست که مشکل آن کم بودن ولتاژ خروجی می باشد و نوسان ولتاژ VCC می باشد
ولتاژها به صورت زیر می باشد.
ولتاژ خروجی هنگام بدون بار و همچنین بارکشی 7 ولت
ولتاژ VCC: هنگام بدون بار 9 ولت که با اسلوسکوپ 15 ولت ریپل نشان می دهد. (طبق عکس)
ولتاژ VCC: هنگام بارکشی 25 ولت که با اسیلوسکوپ ریپل ندارد. (طبق عکس)
ولتاژ خازن های ورودی 147 ولت
همه خازن های کوچک تعویض شدند.

مشاهده فایل‌پیوست 167854

مشاهده فایل‌پیوست 167855

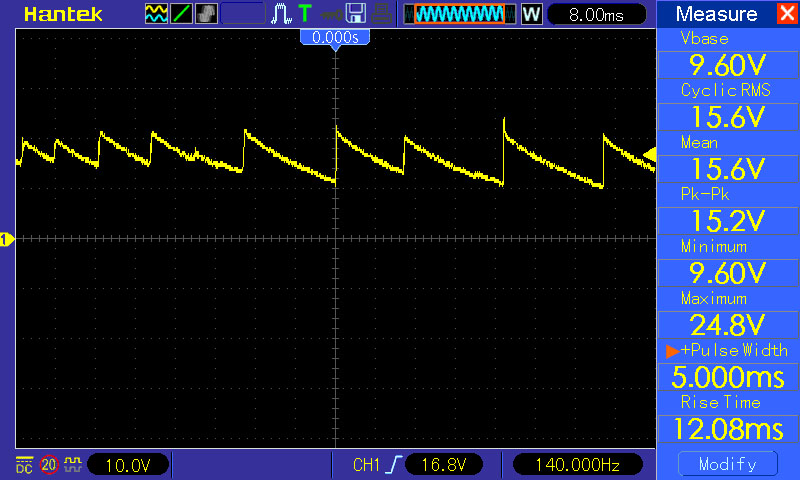

عکس از ولتاژ VCC با خازن 47 میکرو بدون بارکشی می باشد
مشاهده فایل‌پیوست 167856

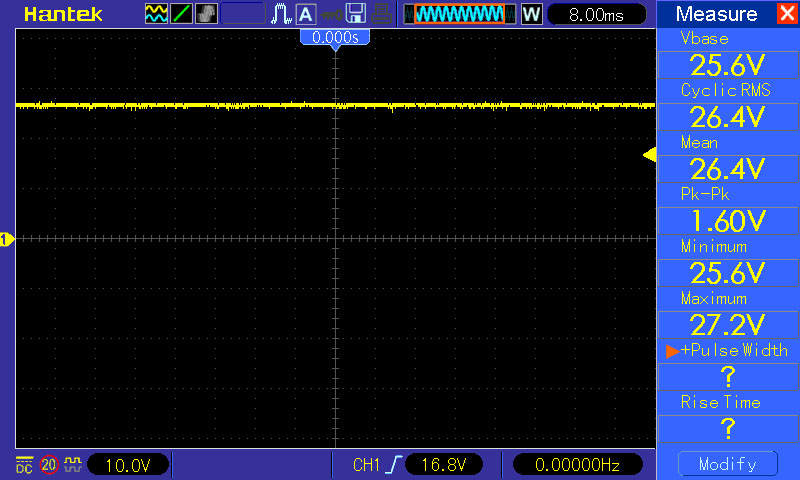

عکس از ولتاژ VCC با خازن 47 میکرو هنگام بارکشی می باشد
مشاهده فایل‌پیوست 167857

عکس ها برای کارت اسکوپ هست؟



[eshahnazi]

عکس ها برای کارت اسکوپ هست؟

اسیلوسکوپ هانتک هست که ورودی فلش داره و قابلیت عکس گرفتن از صفحه داره و روی فلش ذخیره کنه. البته به کامپیوتر وصل می شه و می تونی روی کامپیوتر شکل موج و کلیه کنترل ها رو انجام بدی با مقداری تاخیر.
