مشکل: افت ولتاژ منبع تغذیه سوئیچینگ 12 ولت 20 آمپر

[majestic]

دوستان منبع تغذیه سوئیچینگ 12 ولت 20 آمپر در اثر یه اتصال کوتاه از کار افتاده بوده، که با تعویض یک ترانزیستور 1815 و 13009 و مقاومت بیسش راه افتاد اما خروجی مدار 4 ولت هست، ولتاژ ای سی tl494 مشکلی نداره و 13 ولته حدودا، نکته عجیب اینه ک با چرخوندن پتانسومتر تغییری توی سطح ولتاژ خروجی ایجاد نمیشه، ای سی هم محض احتیاط عوض کردم فرقی نکرد، خازن های صافی هم مشکلی ندارن
لطفا راهنمایی کنید ممنونم

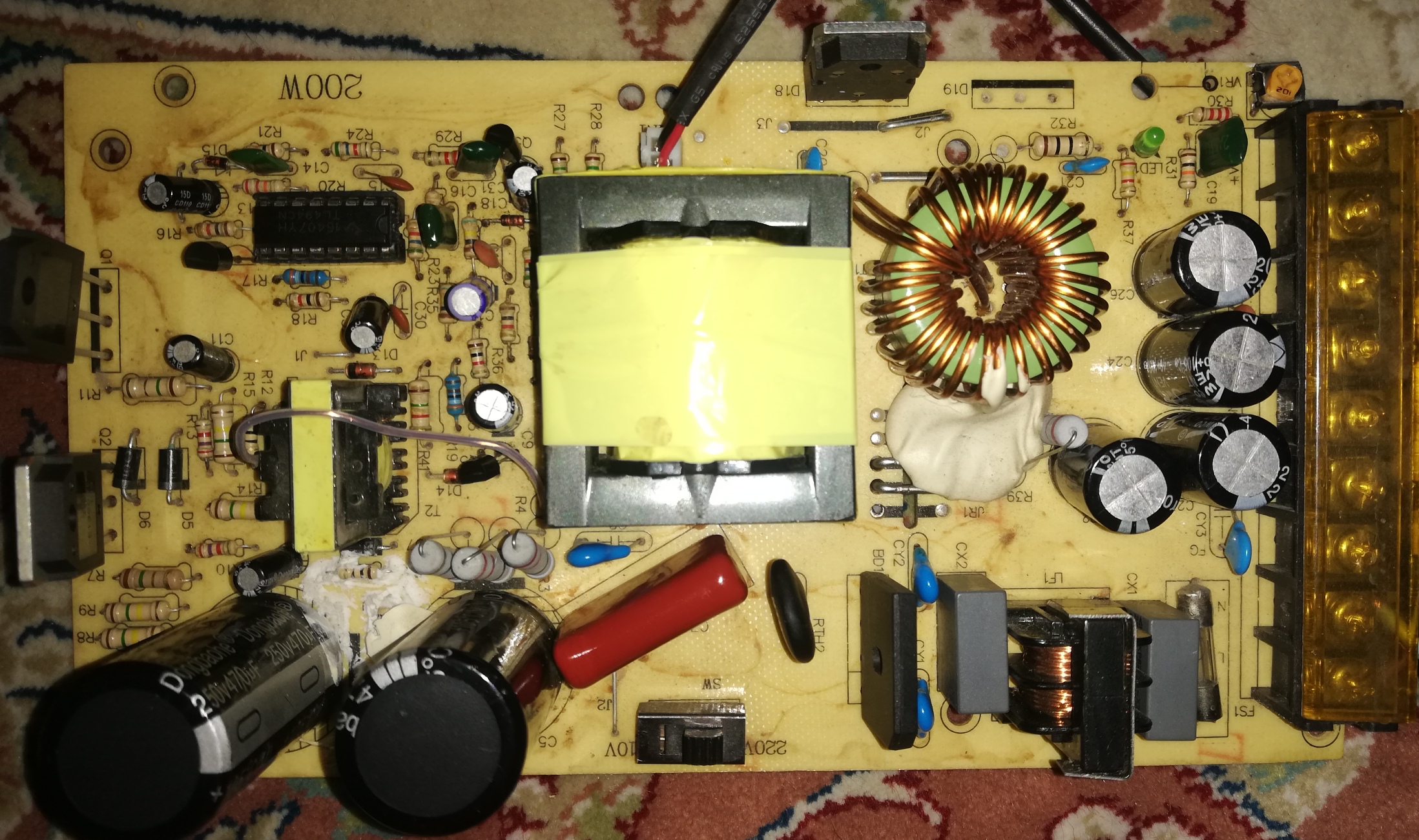

8upload.ir/uploads/f909435162.jpg
اینم اضافه کنم که در لحظه قطع کردن برق ، برای یک ثانیه ولتاژ بالا میره و بعد خاموش میشه



[امیر سجاد]

دوست عزیز عکس از برد منبع تغذیه قرار بده.



[MOHSEN&A]

سلام.
خط خروجی ریگلاتور هم داره یا نه؟
tl431 و قطعات اطرفش هم چک کن.
عکس برد هم آپلود کن.



[majestic]

منظورتون از خط خروجی رگولاتور چيه؟



[majestic]

سلام.
خط خروجی ریگلاتور هم داره یا نه؟
tl431 و قطعات اطرفش هم چک کن.
عکس برد هم آپلود کن.

منظورتون از خروجی رگولاتور چيه؟



[alirezarasol]

دوستان منبع تغذیه سوئیچینگ 12 ولت 20 آمپر در اثر یه اتصال کوتاه از کار افتاده بوده، که با تعویض یک ترانزیستور 1815 و 13009 و مقاومت بیسش راه افتاد اما خروجی مدار 4 ولت هست، ولتاژ ای سی tl494 مشکلی نداره و 13 ولته حدودا، نکته عجیب اینه ک با چرخوندن پتانسومتر تغییری توی سطح ولتاژ خروجی ایجاد نمیشه، ای سی هم محض احتیاط عوض کردم فرقی نکرد، خازن های صافی هم مشکلی ندارن
لطفا راهنمایی کنید ممنونم

8upload.ir/uploads/f909435162.jpg
اینم اضافه کنم که در لحظه قطع کردن برق ، برای یک ثانیه ولتاژ بالا میره و بعد خاموش میشه

با سلام
اگه خازن 4.7 میکرو داری هردو تا را عوض کن.
و حتما مقاومتهای اهم بالا و دیود های اطراف اون رو چک کن.
با سپاس فراوان



[majestic]

با سلام
اگه خازن 4.7 میکرو داری هردو تا را عوض کن.
و حتما مقاومتهای اهم بالا و دیود های اطراف اون رو چک کن.
با سپاس فراوان

مشکلی ندارن. مث زمانی که اتصال کوتاه میشه عمل میکنه و ولتاژ رو محدود میکنه و در لحظه ای ک برق اصلی رو قطع میکنم یک لحظه ولتاژ درست میشه .اگه همون لحظه که هنوز برق توی خازن ها هس دوباره برق رو وصل کنم ،بدون مشکل کار میکنه !!!



[غزال]

مشکلی ندارن. مث زمانی که اتصال کوتاه میشه عمل میکنه و ولتاژ رو محدود میکنه و در لحظه ای ک برق اصلی رو قطع میکنم یک لحظه ولتاژ درست میشه .اگه همون لحظه که هنوز برق توی خازن ها هس دوباره برق رو وصل کنم ،بدون مشکل کار میکنه !!!

درود

کلکتور امیتر q5 که ۱۸۱۵ هست شورت کن ببین درست میشه؟
امیتر این ترانزیستور به گراند و کلکتور به دیود و همچنین به مقاومت سری با زینر متصله .

سپاس



[majestic]

درود

کلکتور امیتر q5 که ۱۸۱۵ هست شورت کن ببین درست میشه؟
امیتر این ترانزیستور به گراند و کلکتور به دیود و همچنین به مقاومت سری با زینر متصله .

سپاس

مشاهده فایل‌پیوست 163116

ایول درست شد، مشکل از چیه؟ ترانزیستور که سالمه، مقاومت های بیسش هم همینطور!



[majestic]

درود

کلکتور امیتر q5 که ۱۸۱۵ هست شورت کن ببین درست میشه؟
امیتر این ترانزیستور به گراند و کلکتور به دیود و همچنین به مقاومت سری با زینر متصله .

سپاس

مشاهده فایل‌پیوست 163116

ممنون از راهنماییتون فقط اینکه با شورت کردن این ترانزیستور مشکلی توی کارش پیش نمیاد؟ مثلا وقتی خروجی اتصال کوتاه میشد خودش بحالت استند بای میرفت آیا این قابلیتش تحت تاثیر قرار نمیگیره؟
