سلام

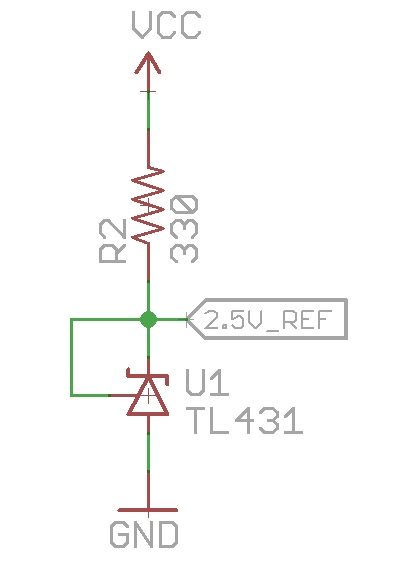

در مورد LM336 یک قطعه ی الکترونیکی است که ولتاژی ثابت و مستقل از تغییرات دما، گذر زمان، بار خارجی روی دستگاه و تغییرات ولتاژ ورودی دستگاه تولید می کند. (ولتاژ رفرنس )پس نميتوان از ديود زينر استفاده كرد .اگر LM336در دسترس نداريد ميتوانيد از TL431 كه در اكثر تغذيه هاي سوئيچينگ موجود است استفاده كنيدبه شكل زير در مدار قرار دهيد و در مورد تنظيم فيوز بيت و شماره ميكرو منتظر راهنمائي استاد اصفهاني بمانيد .



[ba.davood]

ممنون دوست عزیز R2 معادل 330 اهم باشه یا 330کیلو؟ باز تشکر میکنم لطف کردین



[V.GHAEDY]

ممنون دوست عزیز R2 معادل 330 اهم باشه یا 330کیلو؟ باز تشکر میکنم لطف کردین

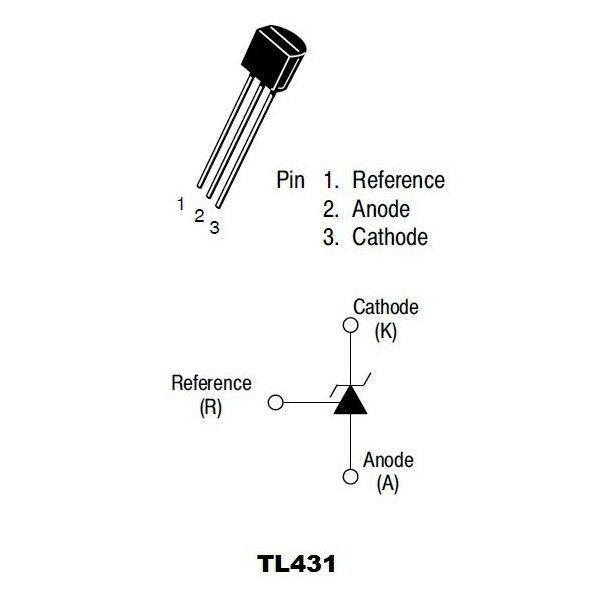

عكس بالا را براي نمونه و روش اتصال پايه هاي tl431در مدار قرار داده ام مقدار مقاومت بستگي به طراحي مدار دارد.در اين مدار شما tl431 را بدون تغير مقاومت مدا تستر نصب كنيد طبق عكس زير پايه هاي 1 و 3 اي سي را به هم وصل كنيد . پايه 2 به GNDوصل كنيد و پايه 1و 3 كه به هم وصل شده اند ولتاژ 2.5ولت را ميسازند .



[ba.davoood]

سلام لطفا این تستر اگه تنظیم فیوز بیت لازم داره بفرمائید .ممنون



[abbas136824]

سلام من این مدار رو با امگا8aساختم زمانی که به برق میزنم ی سری حروفهای چینی رو صفحه میان و میرن



[HASHEM289]

حذف شود ...



[farah676]

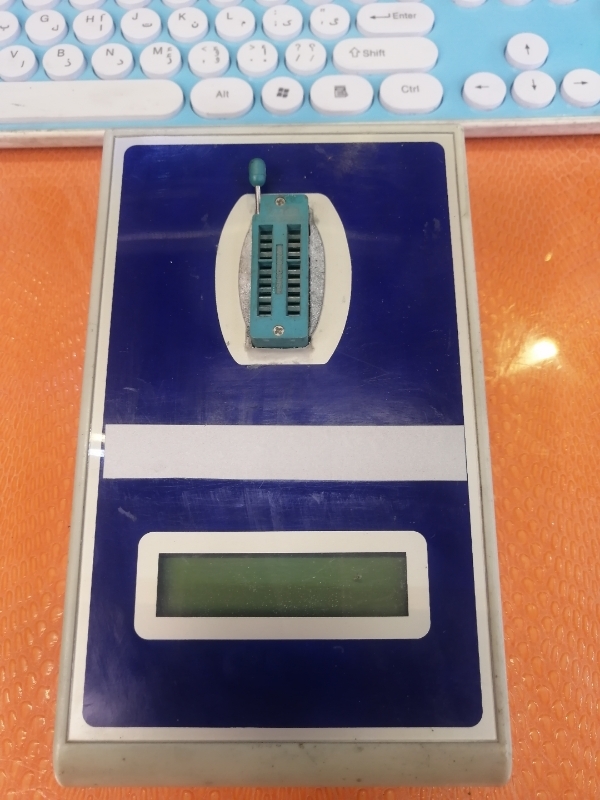

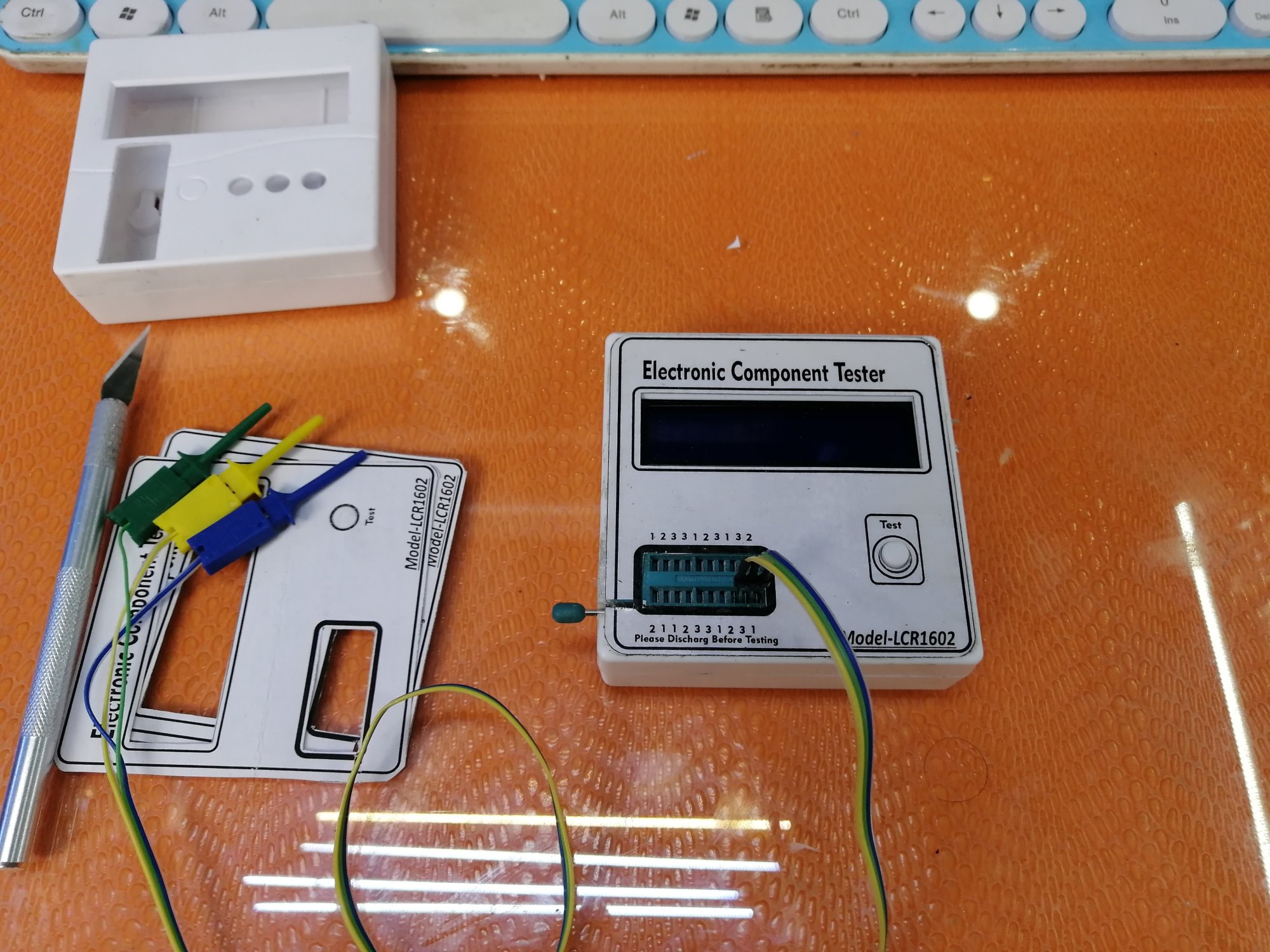

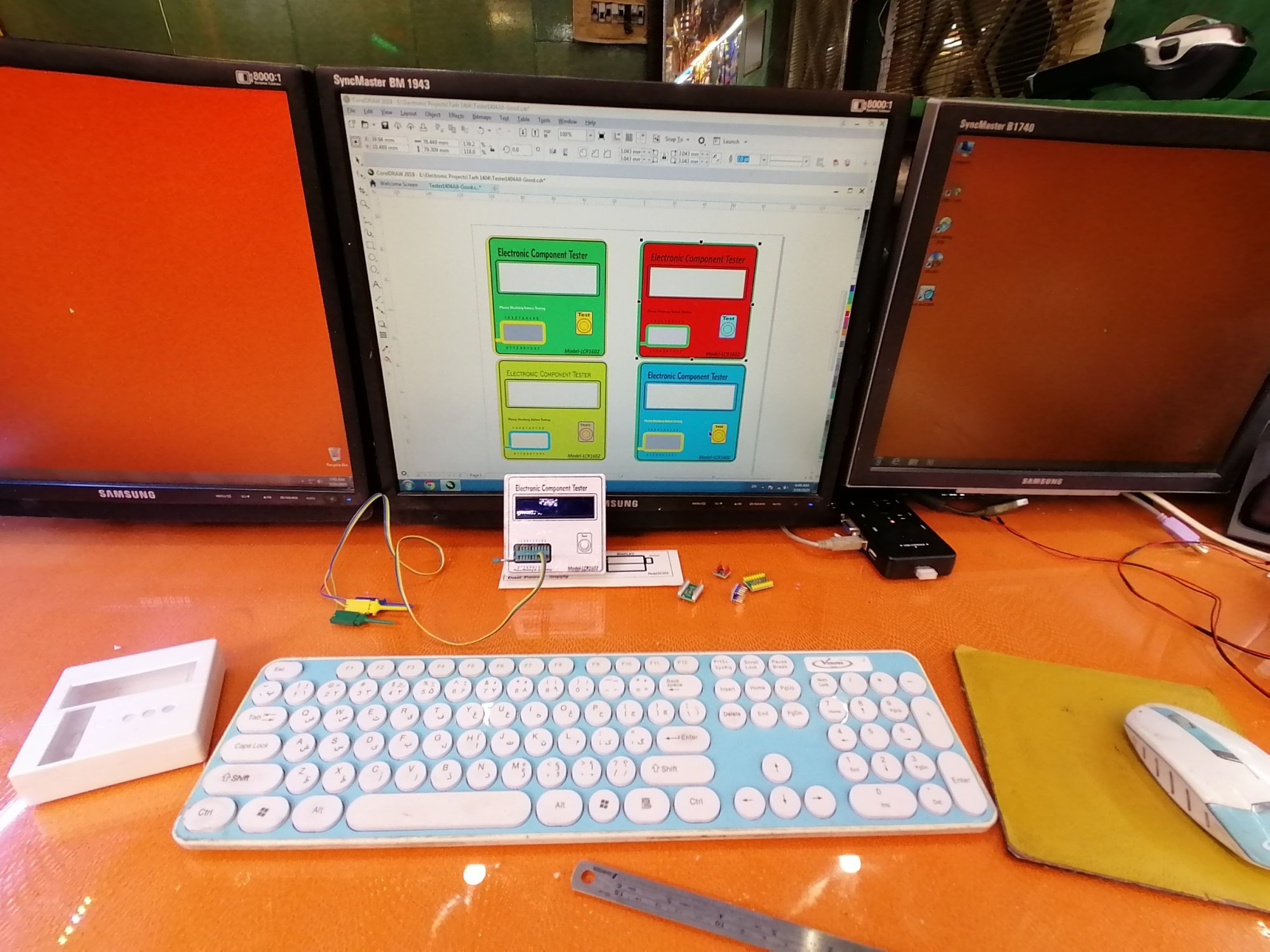

طرح جدید من جهت ساخت تستر قطعات الکترونیک،البته جهت اضافه کردن چند کاربرد خوب در این باکس در نظر گرفته ام
