مشکل: از کار افتادن منبع تغذیه لامپ LED

[poya68]

با سلام

یک برد لامپ ک مصرف می باشد که عکس آن را در پایین آپلود میکنم نگاهی که داخل مدار کردم احتمال دادم باید اون قطعه وسط که نوشته شد BR2 باید تعویض بشه اون قطعه چی هست ؟
دوستان اگه میشه راهنمایی کنن ممنون میشم؟

با تشکر



[امیر سجاد]

با سلام

یک برد لامپ ک مصرف می باشد که عکس آن را در پایین آپلود میکنم نگاهی که داخل مدار کردم احتمال دادم باید اون قطعه وسط که نوشته شد BR2 باید تعویض بشه اون قطعه چی هست ؟
دوستان اگه میشه راهنمایی کنن ممنون میشم؟

با تشکر



[poya68]

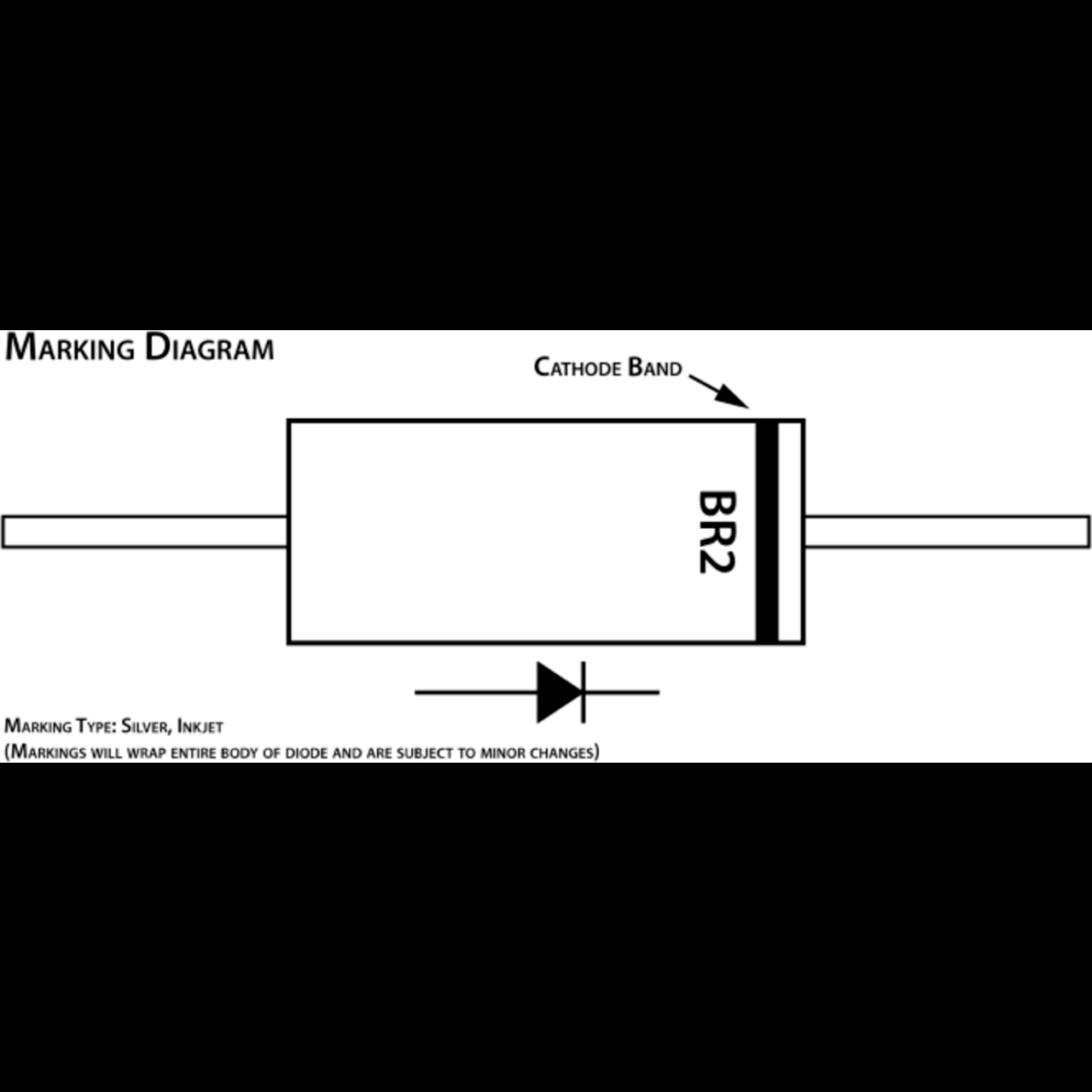

مشاهده فایل‌پیوست 165373

این دیود معمولی آیا قطعش پیدامیشه و آیا میشه دیود DIP جایگزین کرد و شماره این دیود همینی هست که روش نوشته می خوام تهیه کنم بدونم چه مدلی هست؟ ممکنه قطعات دیگه ای هم ازش سوخته باشه؟

ممنون



[امیر سجاد]

دوست عزیزم . من مشخصات قطعه را سرج کردم . کپی کردم در تاپیک . هیچ گونه اطلاعاتی در مورد این قطعه ندارم.



[Mahdi neda]

سلام دوست عزیز
اگه اشتباه نکنم قطعه مورد نظر یک مقاومت می باشد که اندازه اون با دو تا مقاومت کناریش یکی است. یه مقدار بیشتر دقت کن شاید حدسم درست باشه.
با آرزوی موفقیت



[yousef55]

با سلام

یک برد لامپ ک مصرف می باشد که عکس آن را در پایین آپلود میکنم نگاهی که داخل مدار کردم احتمال دادم باید اون قطعه وسط که نوشته شد BR2 باید تعویض بشه اون قطعه چی هست ؟
دوستان اگه میشه راهنمایی کنن ممنون میشم؟

با تشکر

شماره شاسی اون قطعه RS3 هست
و مقاومت سنس جریان هست
مقدارش کمتر از 10 اهم هست و در بردهای مختلف فرق میکنه



[poya68]

شماره شاسی اون قطعه RS3 هست
و مقاومت سنس جریان هست
مقدارش کمتر از 10 اهم هست و در بردهای مختلف فرق میکنه

ممنون از راهنمایی شما چنین قطعه ای SMD اون موجود هست؟ مقاومت هست؟ و چه کاربردی داره و ممکن هست که قطعات دیگه ای هم ازش سوخته باشه؟



[amirmorady]

با سلام

یک برد لامپ ک مصرف می باشد که عکس آن را در پایین آپلود میکنم نگاهی که داخل مدار کردم احتمال دادم باید اون قطعه وسط که نوشته شد BR2 باید تعویض بشه اون قطعه چی هست ؟
دوستان اگه میشه راهنمایی کنن ممنون میشم؟

با تشکر

درود بی پایان
اگه به برد دقت کنید مقاومت چیپ
smd هست احتمالا به علت کم رنگ بودن
اشتباه خوانده اید در تصویر روی مقاومت
این کد دیده میشود 5R2 یعنی 5.2 دهم اهم
رنگش هم:سبز قرمز طلایی طلایی
 کتاب های
smd و برنامه هایی خوبی در زمینه کد قطعات
smd در انجمن و وب موجود هست که خیلی کمک
کننده هست در مورد مشکل شما در برد لامپ بیش
از یک و دو قطعه خراب می شوند و باید تک تک
بررسی کنید و میتوانید به جای مقاومت چیپ از
 مقاومت ثابت کربنی هم استفاده کنید
اگه آی سی خراب باشد که بیشتر کمیاب هستند
 ارزش وقت گذاشتن را ندارد امیدوارم اینطور
نباشد همیشه آخرین شک خرابی آی سی است.
در بعضی موارد در اینگونه برد ها شاهد خرابی
خازن پلی استر،الکترولیتی-دیود و وریستور
بوده ام ولی تا تست نشود معلوم نمیشود
برنامه ی ناقابل ماشین حساب کد
مقاومت اس ام دی-خازن و...
اضافه شد موفق باشید.​



[yousef55]

ممنون از راهنمایی شما چنین قطعه ای SMD اون موجود هست؟ مقاومت هست؟ و چه کاربردی داره و ممکن هست که قطعات دیگه ای هم ازش سوخته باشه؟

عرض کردم مقاومت هست و موجود هست
من نتونستم شماره ای ببینم ولی دوستمون گفتند 5.2 اهم احتمال
زیاد درست گفتند چون همونجور که گفتم زیر 10 اهم هست
جریان کل لامپ از این مقاومت ((احتمالا 2 یا 3 مقاومت موازی))
عبور میکنه و برای همین معمولا تحت فشار هست
ممکنه با تعویض درست بشه .. ممکن هم هست در اثر خرابی قطعات
دیگه مثل ال ای دی ها یا قطعات دیگه اسیب دیده باشه
با تعویض مشخص میشه



[poya68]

عرض کردم مقاومت هست و موجود هست
من نتونستم شماره ای ببینم ولی دوستمون گفتند 5.2 اهم احتمال
زیاد درست گفتند چون همونجور که گفتم زیر 10 اهم هست
جریان کل لامپ از این مقاومت ((احتمالا 2 یا 3 مقاومت موازی))
عبور میکنه و برای همین معمولا تحت فشار هست
ممکنه با تعویض درست بشه .. ممکن هم هست در اثر خرابی قطعات
دیگه مثل ال ای دی ها یا قطعات دیگه اسیب دیده باشه
با تعویض مشخص میشه

من خودم نگاه کردم دیدم روش نوشته شده 8.2 اهم
