ارور e1 کولرگازی مدیا

[khofashshab]

برد روی دستگاه نصبه یا روی میز کار شبیه سازی کردی?

برد جان نه روی دستگاه



[Mahdi neda]

الان پیش دستگاه هستی?



[khofashshab]

جان نه فردا ساعت 10 میرمجاش



[Mahdi neda]

جان اره اما فن و موتور اصلا

وقتی فن و موتور روشن نمیشه از کجا فهمیدی برد بیرون روشن میشه؟؟؟



[Mahdi neda]

جان اره اما فن و موتور اصلا

وقتی فن و موتور روشن نمیشه از کجا فهمیدی برد بیرون روشن میشه؟؟؟



[khofashshab]

از ledسبزی که روی برد بالا روشن میشه .تو اینترنت که سرچ کردم نوشته عدم هماهنگی یونیت پایین و بالا .



[حیدر شاهمرادی]

دوست عزیز خطای ارتباطی است .



[mehran76gh]

دوست عزیز خطای ارتباطی است .

با توجه به راهنمایی همکار گرامی
در ابتدا اتصالات را چک کنید نول به نول و فاز به فاز و سیم ارتباطی سالم و متصل باشد در صورت سلامت باید شکل موج سیگنال های ارسالی در ۲ برد داخل و بیرون چک شود.



[khofashshab]

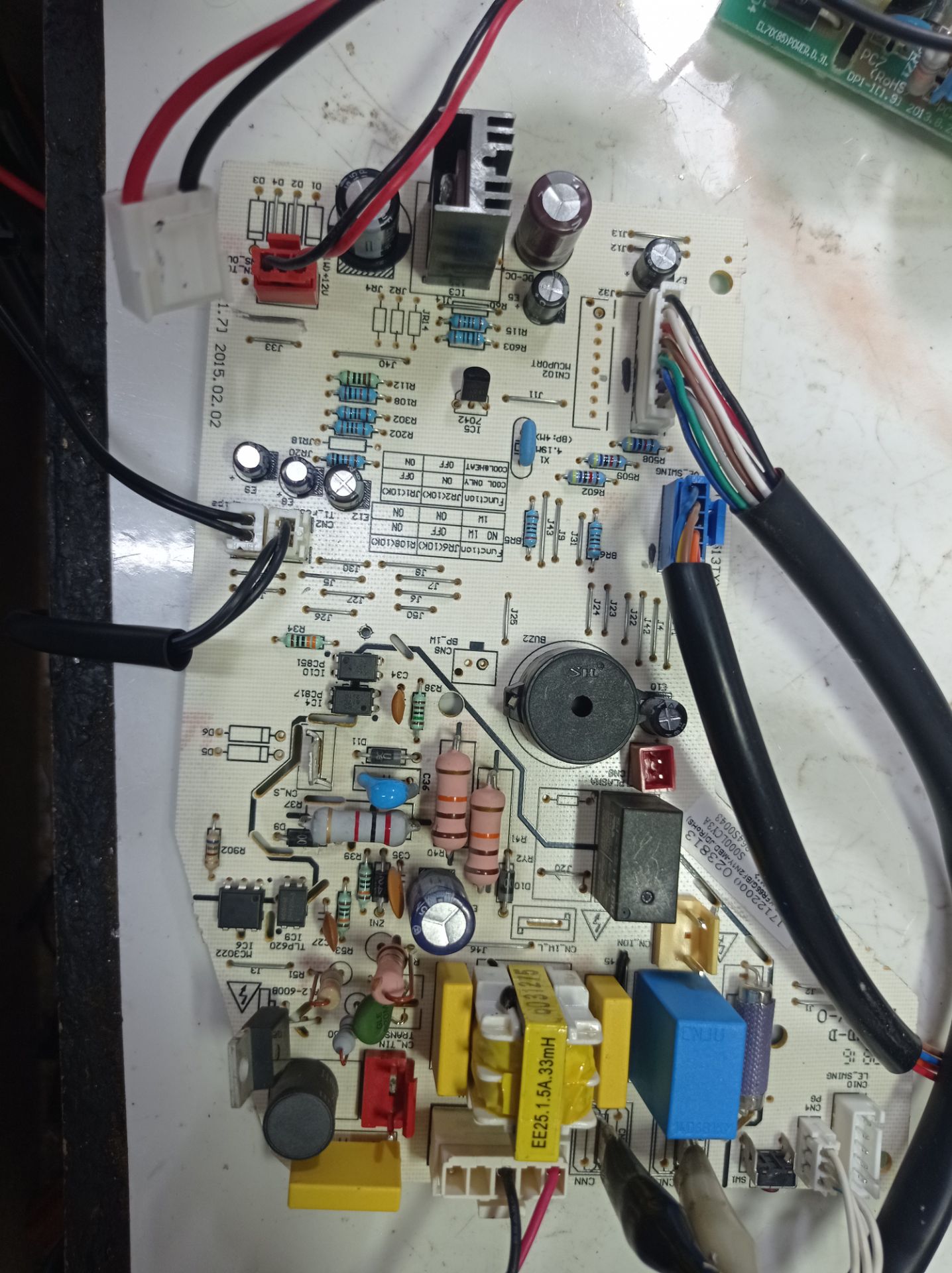

اینم عکس برد عزیزان .
یک مسئله دیگه هم اینه که زمانی که ارور e1 میده فن بلور قطع میشه اما تمام قطعات برد کارشونو میکنن مثلا سوکتهای سنسور هرجفت 5ولت دارند .ومسئله دیگه اینه که زمانی که سوکت فن بلور وصل نیست ولتاژسوکت 220 ولت اما هم فن وصل میکنم میشه 80ولت ولتاژ فید بک فن هم 5 ولت و لتاژ ورودی به تاکومتر فن بلور 12 ولت و ولتاژ فاز با استارت بازی داره 108 تا120 بازی داره طبیعی؟



[khofashshab]

عکس برد
