مشکل: اتصالی در پاور کامپیوتر ویرا

[reza_476]

چون قطعات آنطرف هیت سینگ قابل مشاهده نیست از قطعات پشت هیت سینگ اول طرف دو خازن بزرگ بطور کامل عکس قرار داده و ضمنا مقاومت 1.2 اهمی متصل از خط منفی به سورس نیز علامتگذاری کن



[AMD]

بعد از تعویض پل دیود تست گرفتید ؟



[farzad.]

چون قطعات آنطرف هیت سینگ قابل مشاهده نیست از قطعات پشت هیت سینگ اول طرف دو خازن بزرگ بطور کامل عکس قرار داده و ضمنا مقاومت 1.2 اهمی متصل از خط منفی به سورس نیز علامتگذاری کن

با سلام وتشکر
خدمت شما



[farzad.]

بعد از تعویض پل دیود تست گرفتید ؟

بله تست کردم



[AMD]

بله تست کردم

نتیجه به چه شکل بود ؟



[reza_476]

خازنهای فوق را از جایی مطمئن خریدی و سالمند
خازنها اگر نشتی یا ای اس آر (مقاومت سری معادل) داشته باشند که توضیحات زیادی در این خصوص در تاپیکها وجود دارد، فقط با ESR متر قابل عیب یابی است
و به مقدار ظرفیت وابسته نیست



[farzad.]

نتیجه به چه شکل بود ؟

بعد از تعویض به محض اتصال به برق تمام قطعات قبلی سوختند و ماسفت ترکید و مجدد 2عدد دیود پل سوخت

خازنهای فوق را از جایی مطمئن خریدی و سالمند
خازنها اگر نشتی یا ای اس آر (مقاومت سری معادل) داشته باشند که توضیحات زیادی در این خصوص در تاپیکها وجود دارد، فقط با ESR متر قابل عیب یابی است
و به مقدار ظرفیت وابسته نیست

بله از جای مطمئن تهیه کردم  ضمناً esrمتر دارم آنها رو تست کردم مشکل ندارن.

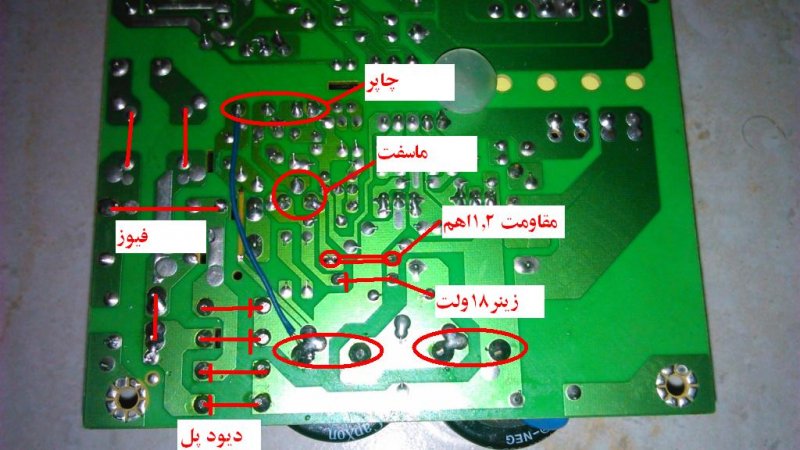

ضمناً تصویر با کیفیتتر از پشت برد قرار دادم در پست قبلی



[farzad.]

فقط یک نکته مقاومت قبلی خودش رو به زحمت شناسایی کردم چون رنگش استاندارد نبود و 5رنگ بود
مشکی-قرمز-طلایی-طلایی-مشکی
و با اهم متر صفر اهم بود و روش علامت سوختگی بود
به همین خاطر من 1.2اهم 1وات قرار دادم



[reza_476]

مطمئنی که دیودهای پل دیود را جهتشان را درست نصب کردی



[farzad.]

مطمئنی که دیودهای پل دیود را جهتشان را درست نصب کردی

بله استاد مطمئن هستم.رو شکل قبل در پست قبل اون قسمت هایی رو که علامت زدم کاتد دیود هست یعنی علامت خط دار دیود هست
