سوال: آیفون تصویری آلدو

[Mojtaba1660]

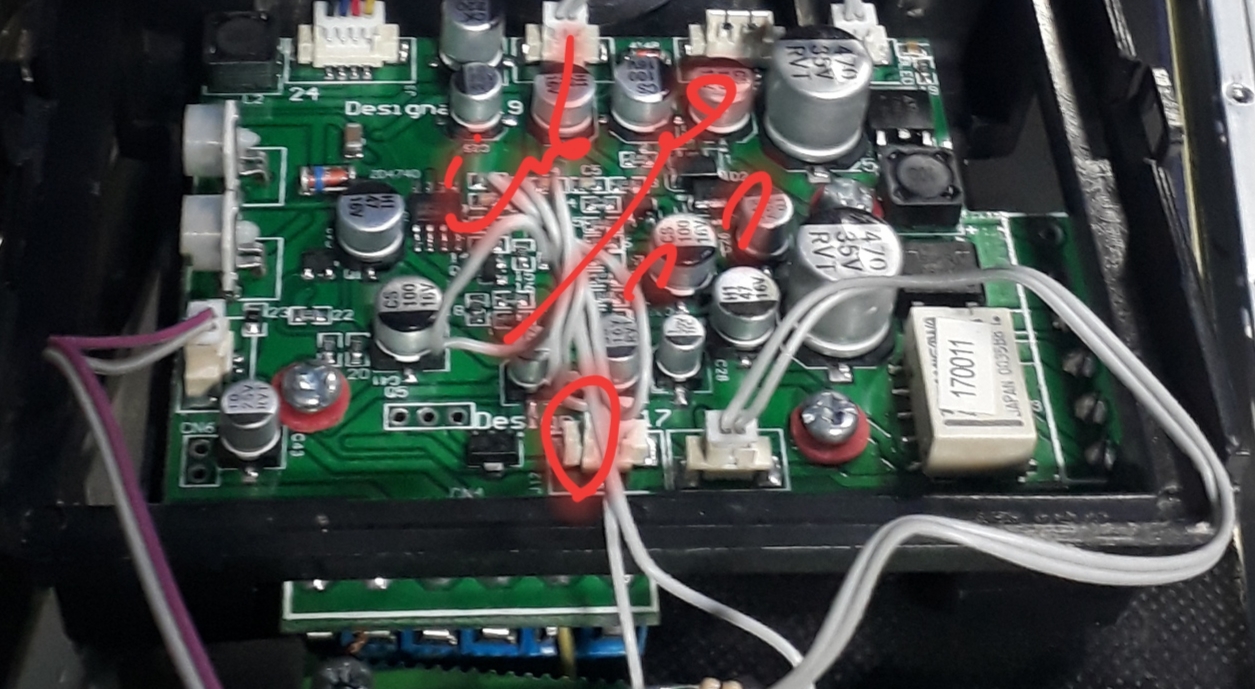

مهندس جان این آیفون پنل شستی و میکروفونش سولفاته شده کنده من یه برد همه کاری شستی جایگزین کردم حالا سه تا سوکت دارم یکیش برق برد شستیه یکیش ورودی خروجی شستیه یکی هم میکروفونه حالا احتمال زیاد سوکت ۳ میکروفونه چون راه میده به پتانسیومتر تنظیم میکروفون میمونه سوکت 1و ۲که شک دارم بهشون سوکت ۲ هم وصله به ترمینال تحت عنوان b1و b2



[Parsa2309]

مهندس جان این آیفون پنل شستی و میکروفونش سولفاته شده کنده من یه برد همه کاری شستی جایگزین کردم حالا سه تا سوکت دارم یکیش برق برد شستیه یکیش ورودی خروجی شستیه یکی هم میکروفونه حالا احتمال زیاد سوکت ۳ میکروفونه چون راه میده به پتانسیومتر تنظیم میکروفون میمونه سوکت 1و ۲که شک دارم بهشون سوکت ۲ هم وصله به ترمینال تحت عنوان b1و b2

با احترام

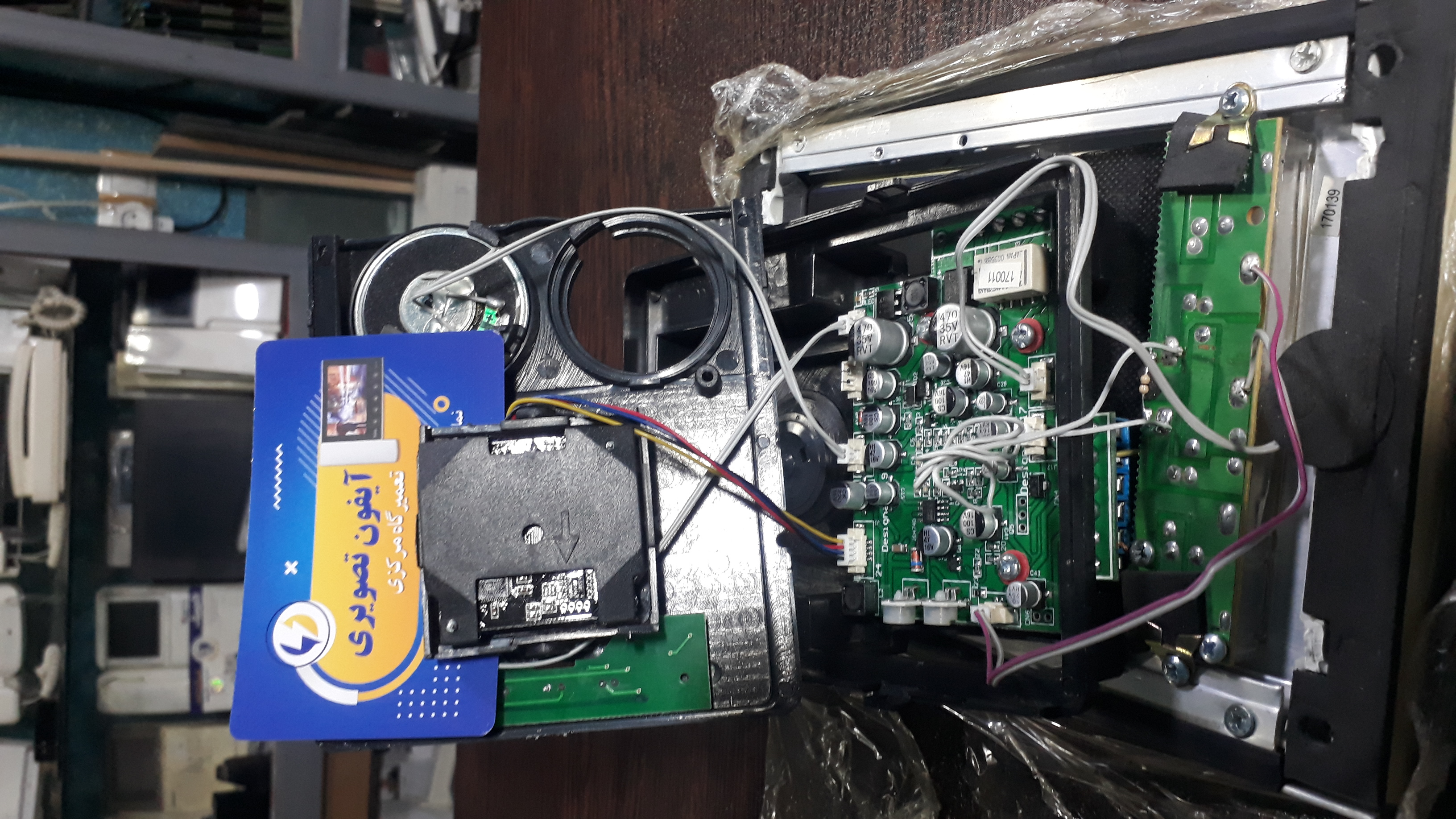

هر چند توجیه نشدم ولی مجبورم کردید که یه پنل نو رو باز کنم .‌تا باز هستش اگه مورد مجهولی دارید ، سریعا بفرمائید.



[Mojtaba1660]

دست شما درد نکنه مهندس عالی بود سوکتارو دنبال کردم متوجه شدم یه دنیا ممنونم



[Mojtaba1660]

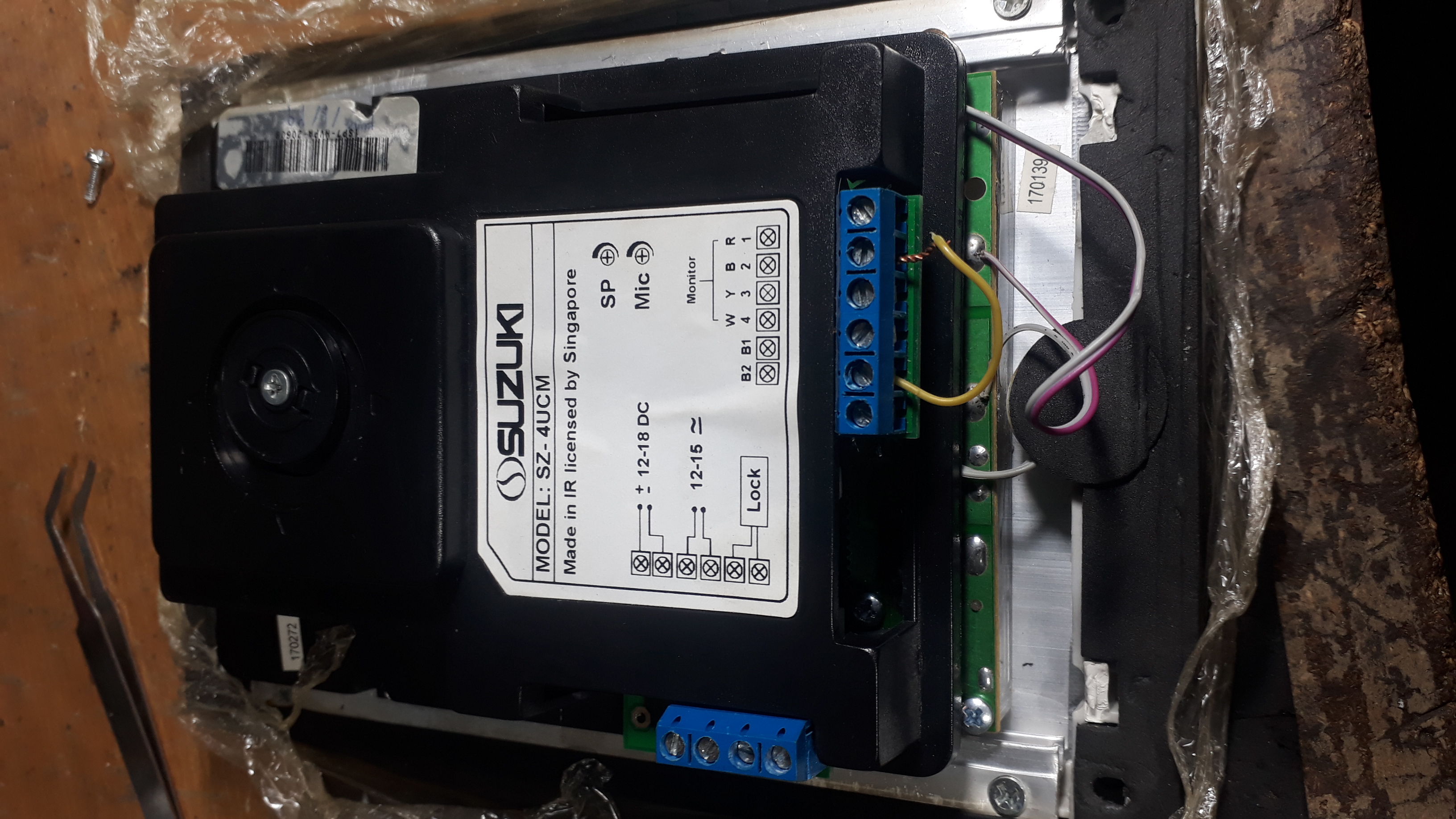

همه چی تو عکس مشخص بود



[Mojtaba1660]

مهندس یه چیزی کدوم سوکت میخوره به پایه های شستی همون کلید زنگ



[Mojtaba1660]

پشت برد معلوم نیست جمپرارو ببینم اگه هست



[Parsa2309]

پشت برد معلوم نیست جمپرارو ببینم اگه هست

دقیقا بفرمائید، کدوم برد ، کدوم جامپر ؟؟

همیشه از (پاسخ با نقل قول) استفاده کنید تا زودتر متوجه بشیم



[Mojtaba1660]

دقیقا بفرمائید، کدوم برد ، کدوم جامپر ؟؟
مشاهده فایل‌پیوست 184785مشاهده فایل‌پیوست 184785
همیشه از (پاسخ با نقل قول) استفاده کنید تا زودتر متوجه بشیم

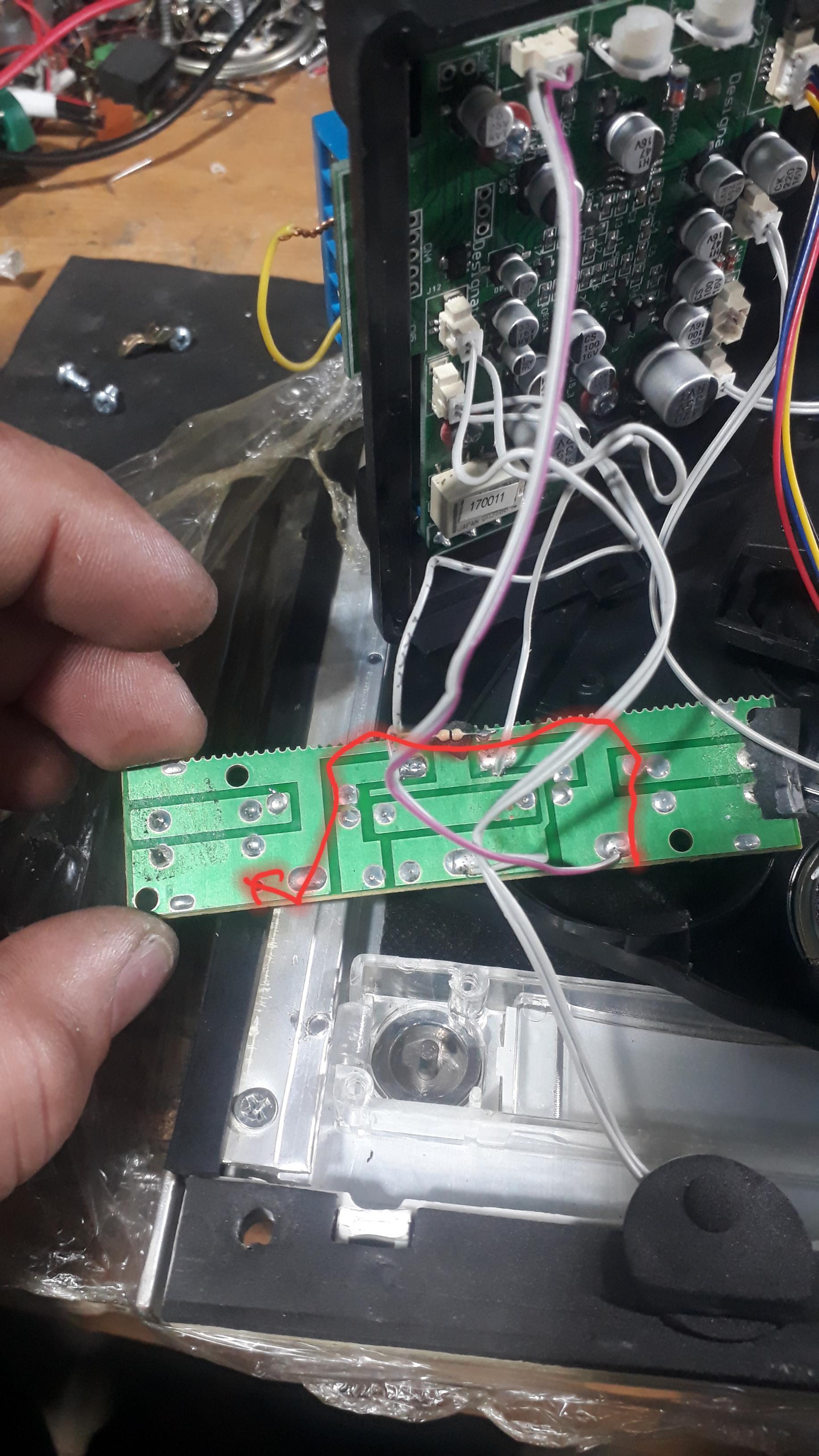

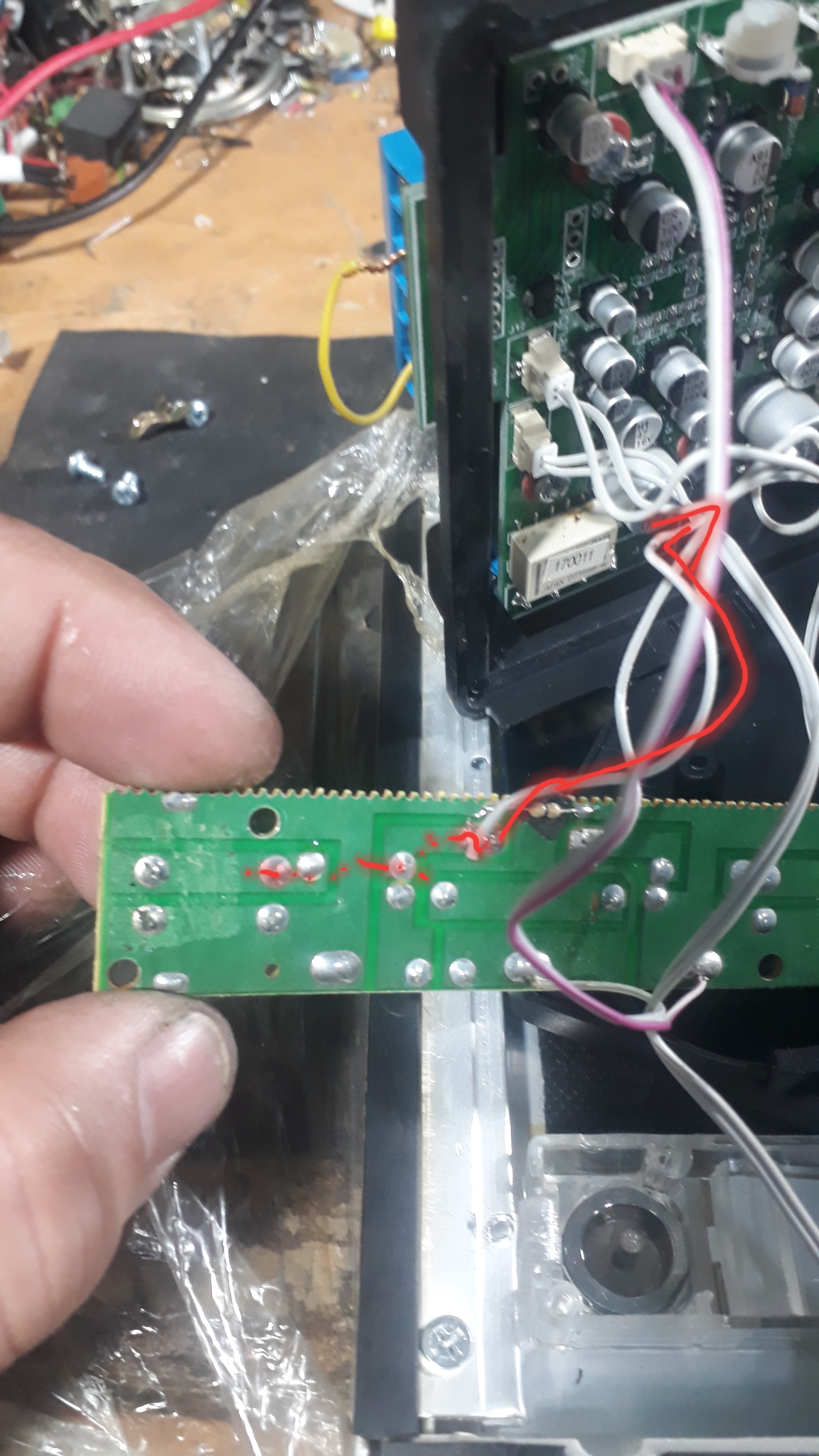

مهندس بر کوچیک شستی که کلید زنگ روشه دوتا از سوکتا لحیمه به اون برد میخوام بدونم کدوم سوکتت خورده به پایه شستی زنگ



[Parsa2309]

مهندس بر کوچیک شستی که کلید زنگ روشه دوتا از سوکتا لحیمه به اون برد میخوام بدونم کدوم سوکتت خورده به پایه شستی زنگ

با احترام



[Parsa2309]

مهندس بر کوچیک شستی که کلید زنگ روشه دوتا از سوکتا لحیمه به اون برد میخوام بدونم کدوم سوکتت خورده به پایه شستی زنگ

با احترام
از ۲ سوکت و از هر کدام ۱ رشته سیم استفاده شده .
متوجه نشدید ، اطلاع بدید.
