آیا میدانید وظیفه این دیود عجیب چیست ؟

[غزال]

آخه استاد دیگه مسیر ینمونده که این بیچاره مثبت به منفی برسه
مگه اینکه دو تا باطری فرض کنیم این دو تا سلف رو ثانویه ترانسفورمر یک باطری با شماره یک با مثبت پایین و سلف دوم هم باطری با شماره 2 و با منفی به سمت بیرون در این حالت مثبت باطری 1 به منفی باطری دوم می ره و همچنین مثبت باطری دوم به منفی باطری 1 حالا هم مثبت ها به منفی می رسند ولی جهت جریان با جهت دیود ها نیست دربالا
استاد اصلا" کار این سلف خارجی برای چیه؟ خب اگه کار خاصی نمی کنه اون رو از مدار حذف کنیم!
ولی هر چی هست سر این سلفه درسته؟
ممنون ببخشید دیگه من بیسواد خیلی اذیتتون می کنم

سلام
دوست بسیار خوبم
اتفاقا سماجت قابل تحسین شما عامل طرح این معما شد و از پیگیری شما خیلی لذت میبرم
و لذا حتی اگر شکسته نفسی نمیکردید باید بدونید هزاران نابغه باسواد تن پرور و تنبل به اندازه یک کودن سخت کوش بی سواد ارزش نداره چون نابغه باسواد تن پرور درجا میزنه و کودن بی سواد ولی سخت کوش ، باسواد میشه و ازش سبقت میگیره

باز هم اشاره خوب و قشنگی کردی
اتفاقا در یک پست خیلی قشنگ و صحیح نا نیمه راه تحلیل کردی ولی عاقبتش خراب شد

فقط باید یک مسیر بکشید که مثبت یک منبع به منفی خودش برسه
اگه مثبت یک باطری ، منفی باطری دیگه ای را ببینه سراغش نمیره و تحریکش نمیکنه مگر اینکه ببینه با عبور از اون به منفی خودش میرسه

درچنین شرایطی هرکدوم دنبال منفی خودش میره

اگه منفی یک باطری 2 ولتی به مثبت باطری 3 ولتی متصل بشه و سر و ته آنها به باری متصل بشه هر دو تا باید با هم در یک جهت بدوند که به منفی خود برسند و لذا قدرتشون زیاد میشه پس با هم جمع میکنیم و لذا مشابه یک باطری 5 ولتی میشه

و اگه منفی یکی از آنها به منفی دیگری متصل بشه ( یا مثبت به مثبت ) قدرتشون کم میشه چون در جهت مخالف همدیگر میدوند و مدام با هم تصادف میکنند و سرعتشون کم میشه و لذا از هم کم میکنیم و مشابه یک باطری 1 ولتی میشه

ضمنا توجه کنید که این سه دیود عمود در نیم سیکل قبل هیچ کاربردی نداشته ،
پس باید در این نیم سیکل کاربردی داشته باشه والا نیازی بهش نداشتیم

ثابت کردی میتونی البته معلومه که ساده نیست و اگه با سماجت و علاقه شما و pedi عزیز در تاپیک تغذیه روبرو نمیشدم اصولا این معما را مطرح نمیکردم زیرا به توجه به تعداد قابل توجه کاربرانی که معما را مطالعه فرمودند ملاحظه میفرمایید که این معما اساسا قابل اظهار نظر نیست و کاربران محترم صرفا شاهد دیالوگ من و شما هستند و لذا اگه شما نبودید در همان پستهای اول متوقف میشد و ازآنجاکه اطلاعات یکطرفه تاثیر چندانی نداره لذا بی نتیجه و بی پاسخ میماند

این معما یک کلید داره که اونو مثل آب خوردن میکنه و اتفاقا کلیدشو پیدا کردی ولی نتونستی ازش بدرستی استفاده کنی و بازش کنی( خیلی خیلی نزدیک شدی ) ضمنا سلف باید باشه و نمیشه حذف کرد

اگه هنوز فارغ التحصیل نشده اید در دانشگاه خودتون مطرح کنید
سپاس



[arshia hm]

سلام
پس کار کار این سلفه ،وقتی جریان ازش از سمت بیرون می خواد عبور کنه مخالفت می کنه
حالا اگ هموافق باشین کمی باهم کار سلف ها رو بررسی بکنیم شاید فرجی بشه

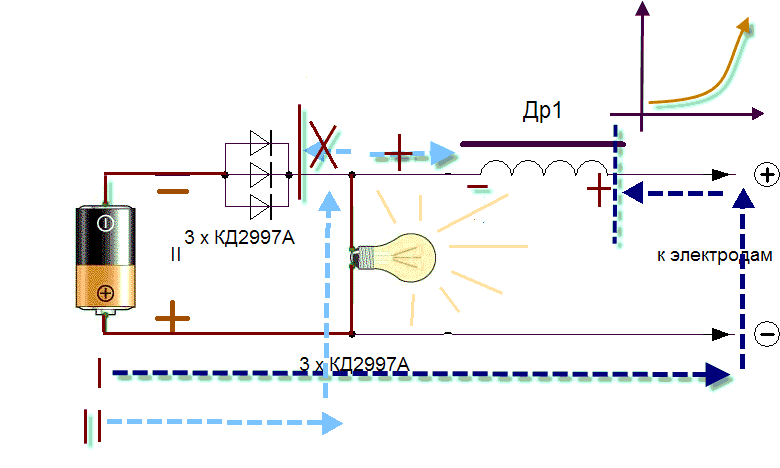

همانطور که در شکل بالا می بینیم اگر کلید بسته بشه ابتدا لامپ روشن می شه چرا چون جریان می خواهد از سلف عبور کند ولی با مخالفت آن روبرو می شود پس ابتدا جریان از مسیر نمایش یافته پایین به حرکت افتاده و به منفی خود می رسد حال با گذشت زمان کم کم این مخالفت سلف کم شده و جریان از آن هم رو به افزایش می گذارد تا اینکه مخالفت سلف یل همان جریان القایی از بین برود و سلف همانند اتصال کوتاه عمل نماید در این موقع دیگه لامپ نوری نداشته و خاموش است
حال همین مثال ساده رو در مدار خودمون تجزیه و تحلیل بکنیم وقتی که جریان از سمت پایین به بالا می خواهد حرکت کند به سر سلف می رسد و این سلف با عبور جریان مخالفت می کند پس جریان از سه دیود تعیین شده عبور می کند و کمکم اثر این جریان القایی در سلف از بین برود و جریان از سمت پایین به حرکت افتد سیکل بعدی آمده و مسیر جریان بالا برقرار می شود به این نحوه هم ولتاژ dc رو در سر خروجی سلف داریم و هم چون سر داخلی سلف منفی است این جریان خودمان به سمت این منفی رفته و سعی می کند با گذشتن از این منفی به منفی خودش برسد اگه تا اینجا درسته ادامه را با پذیرش این مطالب عرض کنم
ممنون و سپاس بیکران:32000000:



[arshia hm]

استاد سعی کردم گفته ها رو تا اینجا مصور کنم اگه تا اینجا درست بود ادامه می دیم اگر نه همینجا اصلاح بکنم



[غزال]

سلام
پس کار کار این سلفه ،وقتی جریان ازش از سمت بیرون می خواد عبور کنه مخالفت می کنه
حالا اگ هموافق باشین کمی باهم کار سلف ها رو بررسی بکنیم شاید فرجی بشه
مشاهده فایل‌پیوست 66221
همانطور که در شکل بالا می بینیم اگر کلید بسته بشه ابتدا لامپ روشن می شه چرا چون جریان می خواهد از سلف عبور کند ولی با مخالفت آن روبرو می شود پس ابتدا جریان از مسیر نمایش یافته پایین به حرکت افتاده و به منفی خود می رسد حال با گذشت زمان کم کم این مخالفت سلف کم شده و جریان از آن هم رو به افزایش می گذارد تا اینکه مخالفت سلف یل همان جریان القایی از بین برود و سلف همانند اتصال کوتاه عمل نماید در این موقع دیگه لامپ نوری نداشته و خاموش است
حال همین مثال ساده رو در مدار خودمون تجزیه و تحلیل بکنیم وقتی که جریان از سمت پایین به بالا می خواهد حرکت کند به سر سلف می رسد و این سلف با عبور جریان مخالفت می کند پس جریان از سه دیود تعیین شده عبور می کند و کمکم اثر این جریان القایی در سلف از بین برود و جریان از سمت پایین به حرکت افتد سیکل بعدی آمده و مسیر جریان بالا برقرار می شود به این نحوه هم ولتاژ dc رو در سر خروجی سلف داریم و هم چون سر داخلی سلف منفی است این جریان خودمان به سمت این منفی رفته و سعی می کند با گذشتن از این منفی به منفی خودش برسد اگه تا اینجا درسته ادامه را با پذیرش این مطالب عرض کنم
ممنون و سپاس بیکران:32000000:

سلام
مدار لامپ را خیلی قشنگ تحلیل کردی ولی تموم نکردی
مدار لامپ به این شکل عمل میکنه
با بسته شدن کلید ، ابتدا لامپ روشن و جریان سلف صفر است درحالیکه ولتاژش برابر با ولتاژ لامپه
پس ولتاژ سلف زیاد و جریانش صفر

بعد همزمان با خاموش شدن لامپ ، جریان سلف حداکثر شده است (گویی دو سر لامپ اتصال کوتاه است و باطری هم اتصال کوتاه شده و باطری ماکزیمم جریان را میدهد)
پس حالا ولتاژ سلف صفر و جریانش حداکثر است و کماکان مثبت سلف سمت چپ است
( و لتاژ باطری روی مقاومت داخلی باطری می افته که بهش فکر نکن قاطی میکنی )

از اینجا به بعد که مهمترین قسمته ادامه ندادی و دیگه بقیه را نگفتی که
اگه کلید باز بشه چه اتفاقی می افته

فعلا مدار اصلی را رها کن و پاسخ این سوال را بده

ضمنا باز هم در تحلیل مدار اصلی تصور کردی که مثبت الکی راه میافته
نه مثبت باید بدونه که به منفی میرسه والا تکون نمیخوره
و در پست 33 هم اولا دو جریان کشیدید و ثانیا هیچکدام به منفی خود نرسیدند



[arshia hm]

به محض قطع کلید جریان رو به کاهش میگذاره پس سلف با آن مخالفت می کنه به چه نحو با ایجاد جریانی همسو با جریان قبلی پس در اینصورت چون داخل سلف جهت جریان از منفی به مثبت هست پس سمت داخل منفی و سمت بیرون مثبت می شه مسیر بسته سلف و لامپ ابتدا لامپ پر نور روشن می شه و رفته رفته کم نور می شه تا این جریان القایی از بین بره



[sovietiran]

درود و عرض تبریک
جناب غزال خیلی بحث خوبی را مطرح فرمودید و ممنونم بسیار.
مدار دستگاه جوشکاری که جناب رجبی مرحمت فرمودن خیلی عالی است.خیلی کارامد است اگر بشود ساخت.
سوالتان را هنوز جوابی نیافتم اما ذهنم به سمت تغذیه فوروارد رفت.که ظاهرا اینطور نیست.

اما با اینکه به تاپیک مرتبط نیست خواهش دارم در مورد اولیه این تغذیه که شامل 2 ای جی بی تی میشود توضیح بفرمایید که چگونه دو نیم سیکل مثبت و منفی ساخته میشود؟
یعنی در زمان هدایت ماس فت که یک سیگنال با پلاریته مثبت هر دو ای جی بی تی را فعال میکند.

سپاس-بدرود



[غزال]

به محض قطع کلید جریان رو به کاهش میگذاره پس سلف با آن مخالفت می کنه به چه نحو با ایجاد جریانی همسو با جریان قبلی پس در اینصورت چون داخل سلف جهت جریان از منفی به مثبت هست پس سمت داخل منفی و سمت بیرون مثبت می شه مسیر بسته سلف و لامپ ابتدا لامپ پر نور روشن می شه و رفته رفته کم نور می شه تا این جریان القایی از بین بره
مشاهده فایل‌پیوست 66228

سلام
چقدر تحلیل زیبایی کردید

آفرین​

شما که اینقدر این مدار را تحلیل زیبایی کردید حالا مدار اصلی را تحلیل کنید و فقط یک مسیر جریان برام بکش و مانند همین مثال ، رسم کن که در مدار اصلی از چه مسیری جریانی از دیود های عمود و بار عبور میکنه بطوریکه در هر دو نیم سیکل جریان dc از بار عبور کند

تقریبا تحلیل را به انتها رسوندی
باز هم

آفرین​



[غزال]

درود و عرض تبریک
جناب غزال خیلی بحث خوبی را مطرح فرمودید و ممنونم بسیار.
مدار دستگاه جوشکاری که جناب رجبی مرحمت فرمودن خیلی عالی است.خیلی کارامد است اگر بشود ساخت.
سوالتان را هنوز جوابی نیافتم اما ذهنم به سمت تغذیه فوروارد رفت.که ظاهرا اینطور نیست.

اما با اینکه به تاپیک مرتبط نیست خواهش دارم در مورد اولیه این تغذیه که شامل 2 ای جی بی تی میشود توضیح بفرمایید که چگونه دو نیم سیکل مثبت و منفی ساخته میشود؟
یعنی در زمان هدایت ماس فت که یک سیگنال با پلاریته مثبت هر دو ای جی بی تی را فعال میکند.

سپاس-بدرود

سلام
دوست خوب و بسیار ارجمندم

بابت اظهار لطف شما بسیار ممنون و سپاسگزارم
ازآنجاکه مطالب تقدیمی بشکل عمومی منتشر میشود و هرگونه خطایی احتمال بروز خسارت و زیان ناشی از اطلاعات نادرست را تقویت میسازد لذا در عرضه نظر و اطلاعاتم بینهایت محتاط و حساس هستم

از دیگر سو باوجودیکه نقشه موصوف بسیار موثر و مفید و قابل استفاده است اما از آنجا که این دستگاه در ایران عرضه نشده و لذا با توجه به عدم وجود و عدم امکان تحقیق و آزمایشات عملی که تحلیل عمقی و قطعی آنرا میسر و مقرون بصرفه نمیسازد

و از سوی دیگر ازآنجاکه تولید کنندگان اینورتر از انتشار اطلاعات و ارائه نقشه حتی به نمایندگان خود قویا جلوگیری کرده اند که تردید بر صحت تحلیل شخصی را صد چندان میسازد

بنابمراتب فوق و ضمن پوزش لازم ، متاسفانه ارائه تحلیل کل نقش مقدورم نیست

اما ازآنجاکه بخش انتهایی اغلب دستگاههای مذکور مشابه همین نقشه است و بطور کامل مورد تحقیق و آزمایش قرار داده ام و کمترین تردیدی بر صحت اطلاعات تقدیمی ندارم

لذا با توجه به اشتیاق ستودنی arshia hm و pedi عزیز که در تاپیک تغذیه مشاهده کردم و معمای حاضر مرتبط با اطلاعات موصوف است و استمرار موضوع ، موجب جا افتادن عمیق آن میگردد

به این ترتیب معمای حاضر را با تسلط کامل و با اطمینان قطعی از صحت آن مطرح نموده ام
امیدوارم پیچیدگی های مربوطه را تسهیل و مفهوم سازد
سوال شما گویای اطلاعات قابل توجه شماست چرا در مباحثه حاضر مشارکت نمیکنید
پاسخ کلی سوال شما = در همه موارد نیاز به اعمال هر دو نیم سیکل نیست و میتوان از انرژی ذخیره شده سلف در نیم سیکل غایب استفاده کرد و نکته کلیدی تاپیک حاضر هم همین است

مجددا بابت ابراز لطف شما سپاسگزارم



[arshia hm]

استاد سلام

وقتی که شروع به جوشکاری می کنیم جریان زیادی از سلف خارجی کشیده می شه و جریان رو به اهش می گذاره سلف برای مقابله با این کاهش جریانی همسو با این جریان رو ایجاد می کنه و تبدیل به یک منبع تغذیه با قطبین منفی طرف داخل و مثبت سمت بیرون حال این مسیر ترسیمی چو ن درسته پایین مثبت هستش اما این مثبت القایی قدرتش بیشتره و می خواد به منفی خودش برسه از این سه دیود عبور و به منفی خود می رسد اگه این درسته؟ بریم سراغ مثبت خود ترانس!



[غزال]

استاد سلام
مشاهده فایل‌پیوست 66239

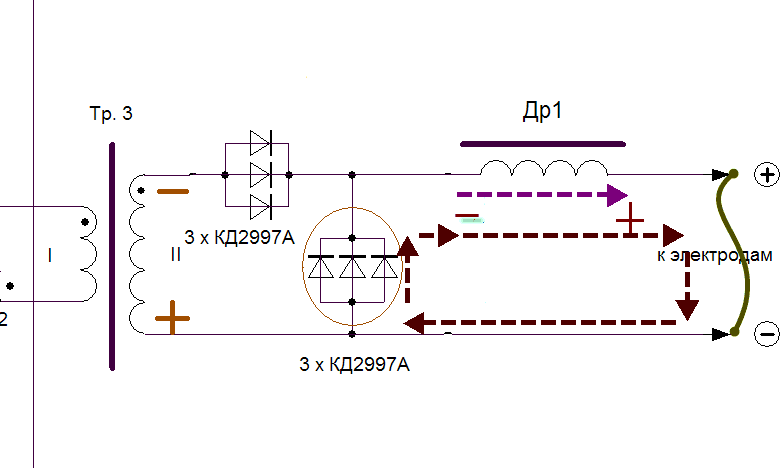

وقتی که شروع به جوشکاری می کنیم جریان زیادی از سلف خارجی کشیده می شه و جریان رو به اهش می گذاره سلف برای مقابله با این کاهش جریانی همسو با این جریان رو ایجاد می کنه و تبدیل به یک منبع تغذیه با قطبین منفی طرف داخل و مثبت سمت بیرون حال این مسیر ترسیمی چو ن درسته پایین مثبت هستش اما این مثبت القایی قدرتش بیشتره و می خواد به منفی خودش برسه از این سه دیود عبور و به منفی خود می رسد اگه این درسته؟ بریم سراغ مثبت خود ترانس!

هزار آفرین



هزار آفرین​
