آمپلیفایر هایمر ۸۲۰۰

[mehdi avay]

سلام دوستان عزیزم . این دستگاه خروجی نداره ترانس دستگاه ولتاژهای مورد نظر رو می‌فرسته امارله دستگاه عمل نمیکنه لطفا راهنمایی کنید ممنون میشم . ضمنا قبلا تعمیر شده ب یک شکل عجیب. و اینکه منم تعمیر کار حرفه ایی در زمینه وسایل صوتی نیستم پیشاپیش ممنونم از صبوری شما دوستان



[bahramikhah]

سلام دوستان عزیزم . این دستگاه خروجی نداره ترانس دستگاه ولتاژهای مورد نظر رو می‌فرسته امارله دستگاه عمل نمیکنه لطفا راهنمایی کنید ممنون میشم . ضمنا قبلا تعمیر شده ب یک شکل عجیب. و اینکه منم تعمیر کار حرفه ایی در زمینه وسایل صوتی نیستم پیشاپیش ممنونم از صبوری شما دوستان

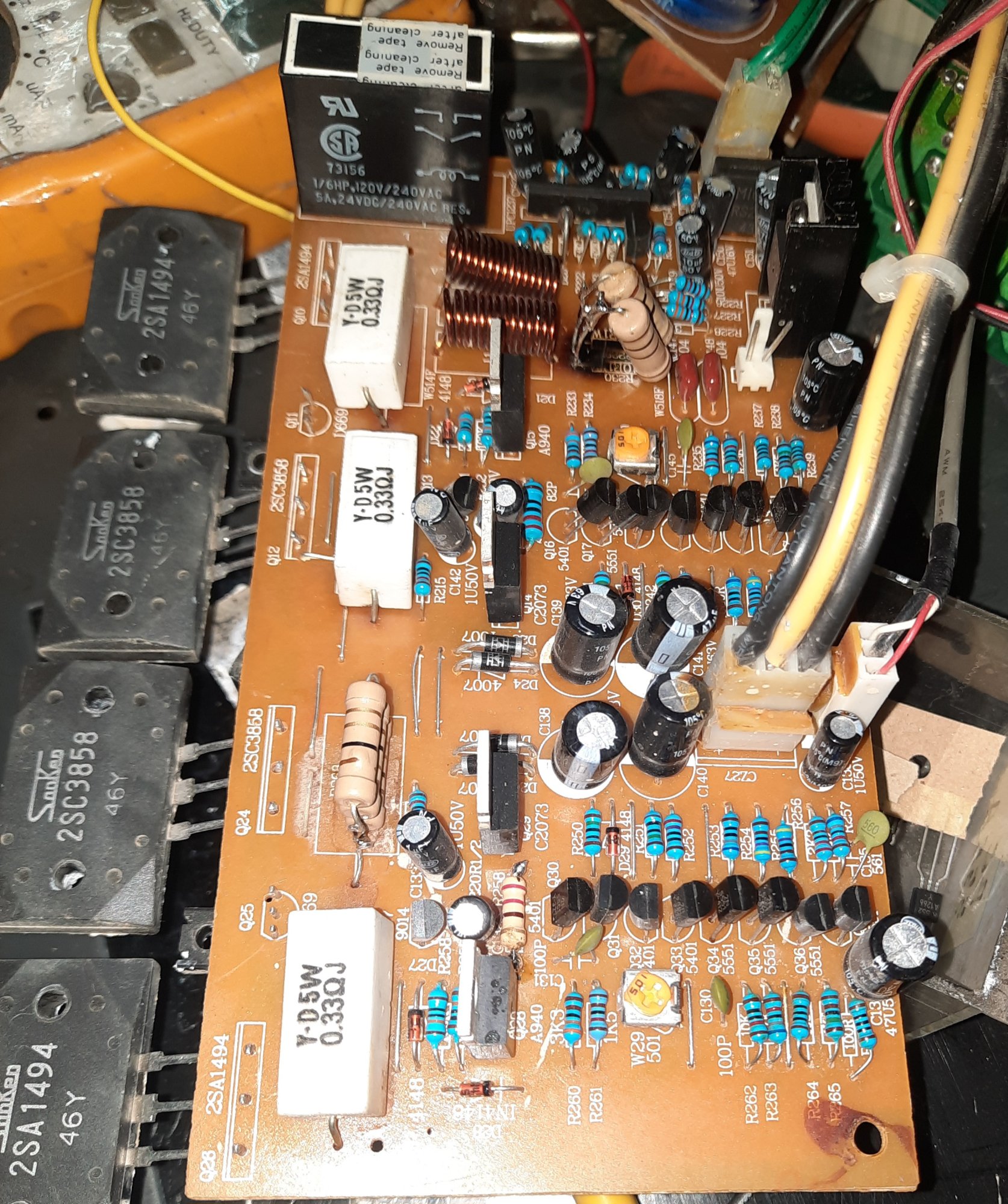

با سلام، اول اون مقاومت وات بالای رنگی مثل اون ۳ تا مقاومت آجری سفیدی دیگه بوده
مرحله بعد : ولتاژ تغذیه دستگاه چند ولته؟ معمولا اینگونه دستگاه‌ها ولتاژ دوبل دارن، ولتاژ متقارن بین ۵۰ الی ۱۰۰ ولت باید داشته باشید
دو عدد سیم پیچ لاکی ضخیم ، خروجی صوتی مدار می باشد، ولوم صدا را تو حالت وسط قرار دهید و یه سر سیم بلندگو را به خروجی سیم پیچ و سر دیگر بلندگو که پایه _ هستش به زمین مدار وصل کنید
با این روش اگه صدا داشتین ایراد از مدار محافظ اتصال کوتاه "همانجای که رله دارد" ایراد دارد
معمولا اینگونه دستگاه‌ها ترانزیستور قدرت خروجی مثبت زیاد می سوزد 2SA1994
موفق باشید



[FX55]

سلام.
دستور العمل جناب بهرامی خواه کاملا صحیح است فقط چند نکته : مقاومت های زیر 100 اهم چک شود که سالم باشند. تغذیه دستگاه دوبل 45 ولت است.
R230 و R231 و R258 را کنترل کنید.
مقاوم R268 را تعویض کنید و همانطور که دوست عزیز گفتند از نمونه آجری 5 واتی جایگزین کنید.
ترانزیستورهای درایور C2073 و A940 تست شوند.
ترانزیستور های قدرت را چک کنید به احتمال زیاد خراب هستند.
موفق باشید.



[mehdi avay]

سلام.
دستور العمل جناب بهرامی خواه کاملا صحیح است فقط چند نکته : مقاومت های زیر 100 اهم چک شود که سالم باشند. تغذیه دستگاه دوبل 45 ولت است.
R230 و R231 و R258 را کنترل کنید.
مقاوم R268 را تعویض کنید و همانطور که دوست عزیز گفتند از نمونه آجری 5 واتی جایگزین کنید.
ترانزیستورهای درایور C2073 و A940 تست شوند.
ترانزیستور های قدرت را چک کنید به احتمال زیاد خراب هستند.
موفق باشید.

استاد یک مسأله چرا روی کیت مدار مثلا برای جایگاه یک مقاومت صد اهم نوشته شده اما در عمل میبینم مقاومت پنج کیلو گذاشتن این مثال بود دقیقشو بخواهید میگم خدمتتون



[mehdi avay]

با سلام، اول اون مقاومت وات بالای رنگی مثل اون ۳ تا مقاومت آجری سفیدی دیگه بوده
مرحله بعد : ولتاژ تغذیه دستگاه چند ولته؟ معمولا اینگونه دستگاه‌ها ولتاژ دوبل دارن، ولتاژ متقارن بین ۵۰ الی ۱۰۰ ولت باید داشته باشید
دو عدد سیم پیچ لاکی ضخیم ، خروجی صوتی مدار می باشد، ولوم صدا را تو حالت وسط قرار دهید و یه سر سیم بلندگو را به خروجی سیم پیچ و سر دیگر بلندگو که پایه _ هستش به زمین مدار وصل کنید
با این روش اگه صدا داشتین ایراد از مدار محافظ اتصال کوتاه "همانجای که رله دارد" ایراد دارد
معمولا اینگونه دستگاه‌ها ترانزیستور قدرت خروجی مثبت زیاد می سوزد



[mehdi avay]

مرسی از پاسختون ولتاژ ۲۴ تک هستش اما ۶۰ ولت دوبل هستش. چشم اوامر اجرا میشه خدمتتون میگم



[mehdi avay]

با سلام، اول اون مقاومت وات بالای رنگی مثل اون ۳ تا مقاومت آجری سفیدی دیگه بوده
مرحله بعد : ولتاژ تغذیه دستگاه چند ولته؟ معمولا اینگونه دستگاه‌ها ولتاژ دوبل دارن، ولتاژ متقارن بین ۵۰ الی ۱۰۰ ولت باید داشته باشید
دو عدد سیم پیچ لاکی ضخیم ، خروجی صوتی مدار می باشد، ولوم صدا را تو حالت وسط قرار دهید و یه سر سیم بلندگو را به خروجی سیم پیچ و سر دیگر بلندگو که پایه _ هستش به زمین مدار وصل کنید
با این روش اگه صدا داشتین ایراد از مدار محافظ اتصال کوتاه "همانجای که رله دارد" ایراد دارد
معمولا اینگونه دستگاه‌ها ترانزیستور قدرت خروجی مثبت زیاد می سوزد 2SA1994
موفق باشید

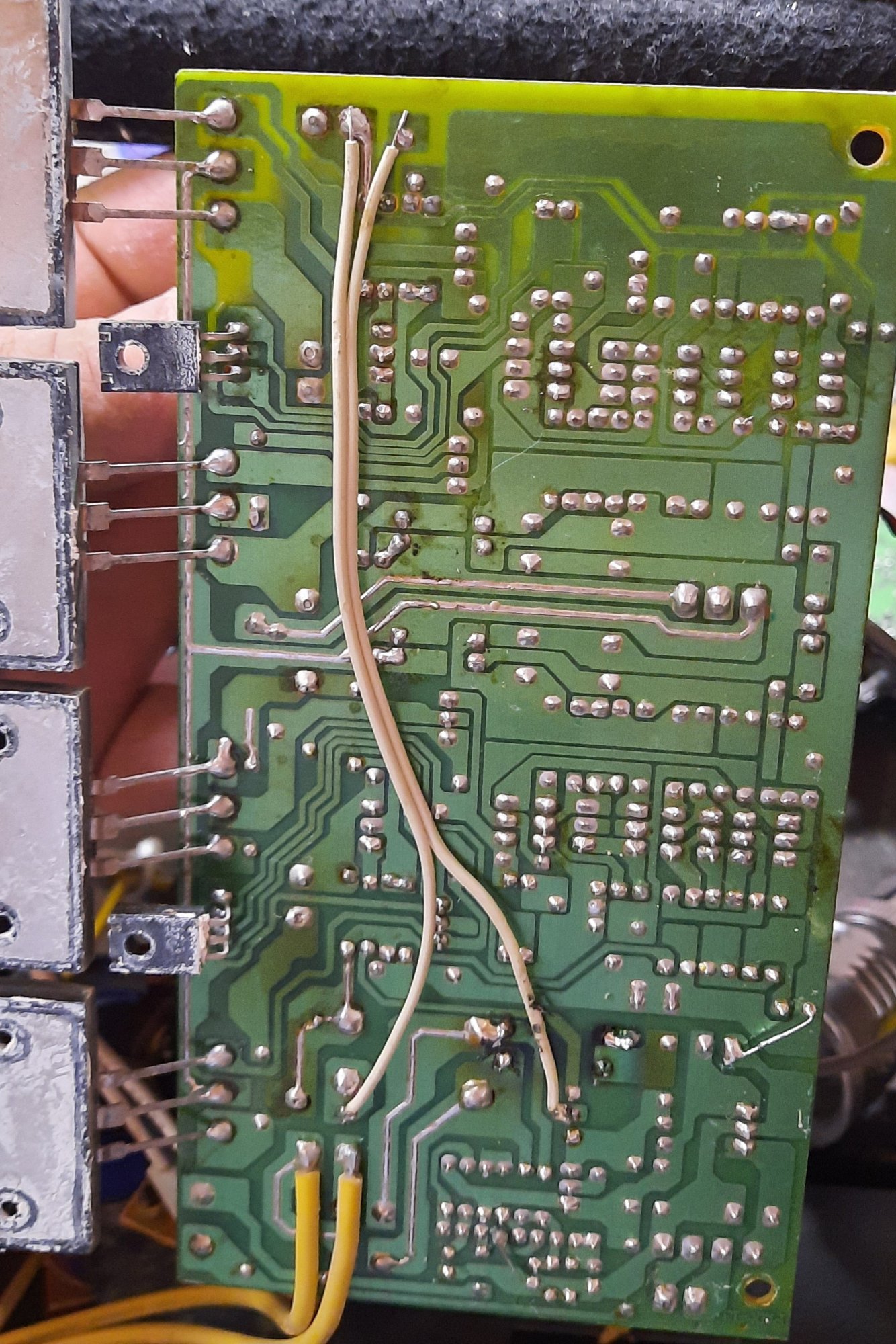

ضمنا اون سیم ها رو چرا وصل کردن . گویا تعمیرکار قبلی انجام داده و درست کرده اما بعد یک مدت محدود سوخته که بدست اینجانب رسیده



[FX55]

ضمنا اون سیم ها رو چرا وصل کردن . گویا تعمیرکار قبلی انجام داده و درست کرده اما بعد یک مدت محدود سوخته که بدست اینجانب رسیده

سلام.
آقا مهدی چند سوال پرسیدید که یک به یک به آن می پردازیم .
ظاهرا آی سی مدار محافظ سوخته و متاسفانه تعمیرکار قبلی ( البته اگر بشود اسمش را تعمیرکار گزاشت ) اقدام به سیم کشی برای خروجی رله کرده که کار اشتباه و مهلکی است.
حتما به تعویض آی سی و اصلاح مدار محافظ پس از تعمیر مدار آمپلی فایر اقدام کنید .
ولتاژ 24 تک برای مدار پرودکت ( مدار محافظ ) است.
اما ولتاژ دوبل 60 ولت صحیح نیست ! دوبار اندازه گیری کن ببین ولتاژ AC چقدر است - باید حدود 40 تا 45 ولت باشد - چون ظرفیت خازن های صافی روی برد 63 ولت است.
اما در مورد سوال چرا بعضی از مقادیر با آنچه روی فیبر مدار هست متفاوت است - صرف نظر از اینکه اگر توسط شخص تعمیر کار تغییر پیدا کرده باشد به این مسئله بر می گردد که برد یا برای ورژن های قبلی بوده یا در حین مونتاژ اصطلاحا توسط کارخانه ارور گیری شده - یعنی برای بهبود عملکرد یا بر طرف کردن عیبی آنرا تغییر داده اند.
موفق باشید.



[mehdi avay]

سلام.
آقا مهدی چند سوال پرسیدید که یک به یک به آن می پردازیم .
ظاهرا آی سی مدار محافظ سوخته و متاسفانه تعمیرکار قبلی ( البته اگر بشود اسمش را تعمیرکار گزاشت ) اقدام به سیم کشی برای خروجی رله کرده که کار اشتباه و مهلکی است.
حتما به تعویض آی سی و اصلاح مدار محافظ پس از تعمیر مدار آمپلی فایر اقدام کنید .
ولتاژ 24 تک برای مدار پرودکت ( مدار محافظ ) است.
اما ولتاژ دوبل 60 ولت صحیح نیست ! دوبار اندازه گیری کن ببین ولتاژ AC چقدر است - باید حدود 40 تا 45 ولت باشد - چون ظرفیت خازن های صافی روی برد 63 ولت است.
اما در مورد سوال چرا بعضی از مقادیر با آنچه روی فیبر مدار هست متفاوت است - صرف نظر از اینکه اگر توسط شخص تعمیر کار تغییر پیدا کرده باشد به این مسئله بر می گردد که برد یا برای ورژن های قبلی بوده یا در حین مونتاژ اصطلاحا توسط کارخانه ارور گیری شده - یعنی برای بهبود عملکرد یا بر طرف کردن عیبی آنرا تغییر داده اند.
موفق باشید.

ممنونم استاد . در اولین تایم بررسی میکنم



[mehdi avay]

سلام.
آقا مهدی چند سوال پرسیدید که یک به یک به آن می پردازیم .
ظاهرا آی سی مدار محافظ سوخته و متاسفانه تعمیرکار قبلی ( البته اگر بشود اسمش را تعمیرکار گزاشت ) اقدام به سیم کشی برای خروجی رله کرده که کار اشتباه و مهلکی است.
حتما به تعویض آی سی و اصلاح مدار محافظ پس از تعمیر مدار آمپلی فایر اقدام کنید .
ولتاژ 24 تک برای مدار پرودکت ( مدار محافظ ) است.
اما ولتاژ دوبل 60 ولت صحیح نیست ! دوبار اندازه گیری کن ببین ولتاژ AC چقدر است - باید حدود 40 تا 45 ولت باشد - چون ظرفیت خازن های صافی روی برد 63 ولت است.
اما در مورد سوال چرا بعضی از مقادیر با آنچه روی فیبر مدار هست متفاوت است - صرف نظر از اینکه اگر توسط شخص تعمیر کار تغییر پیدا کرده باشد به این مسئله بر می گردد که برد یا برای ورژن های قبلی بوده یا در حین مونتاژ اصطلاحا توسط کارخانه ارور گیری شده - یعنی برای بهبود عملکرد یا بر طرف کردن عیبی آنرا تغییر داده اند.
موفق باشید.

ضمن اینکه من ولتاژ سیم مشکی-زرد-مشکی رو گرفتم دوبل ۶۰ بود . سر گیت ترانزیستور ها هم ۵۹ ولت میاد استاد گرامی . امیدوارم گیت رو درست تشخیص داده باشم
