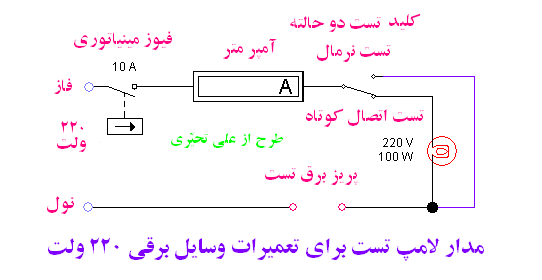

این هم یک مدار عملی لامپ تست و نرمال تست. روش کار به این صورت است که اول دوشاخه دستگاه مشکوک را در پریز این مدار قرار دهید و بعد کلید دو حالته را، در وضعیت اتصال کوتاه قرار دهید سپس کلید مینیاتوری را در وضعیت روشن قرار دهید. اگر لامپ پر نور روشن شد، دستگاه دارای اتصالی است که باید رفع شود. اگر کم نور روشن شد، دارای اتصالی نیست اما آمپر مصرفی آن را با توان دستگاه در وضعیت کلید نرمال تست به سمت بالا مقایسه کنید. اگر اصلا روشن نشد دستگاه دارای اتصال باز ( OPEN) است. این هم نقشه مدار که کلیه قطعات در متن توضیح داده شده است.
مشاهده فایل‌پیوست 106256
