درخواست: آموزش دیتاشیت قطعات

[cybernova]

دوست خوبم جناب matinc

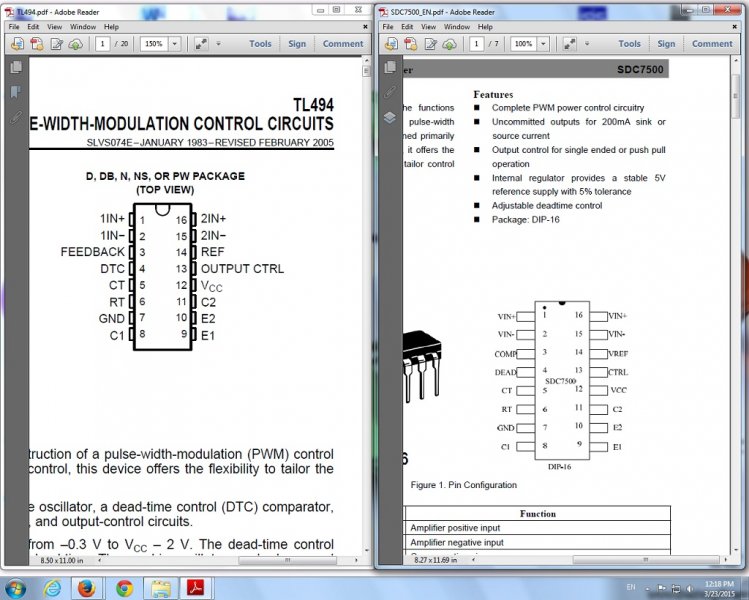

همانطور که دوستان و همکاران در پست های قبلی فرمودند دیتاشیت اطلاعات عمومی و فنی و تخصصی یک قطعه مثل ترانزیستور یا دیود یا آی سی رو نمایش می ده و از طرف کارخانه سازنده ارائه می شه .ساده ترین کارائی دیتاشیت شناسائی پایه های قطعه ،محدوده ولتاژ کاری قطعه ،ورودی و خروجی و نهایتا خود قطعه مخصوصا در مورد قطعات SMD که برعکس شماره گذاری معمول با کد مشخص می شوند و همچنین مشخص کننده مورد مصرف قطعه هست .در مورد آی سی ها ،نمودارها و همچنین شکل موج در پایه هایی که بعنوان TEST POINT برای مقایسه توسط اسیلوسکوپ به کار می روند نیز در دیتاشیت وجود دارد .با توجه به مورد مصرف قطعه و همچنین محدوده کاری و ترتیب پایه ها می توان قطعات مشابه رو مقایسه و جاگذاری کرد .بعنوان مثال به عکس زیر توجه کنید .با بررسی ترتیب پایه ها و همچنین محدوده کاری و مورد استفاده آی سی های TL494 و SDC7500 می شه به این نتیجه رسید که می توان این دو آی سی رو به جای هم استفاده کرد .



[cybernova]

دوست خوبم

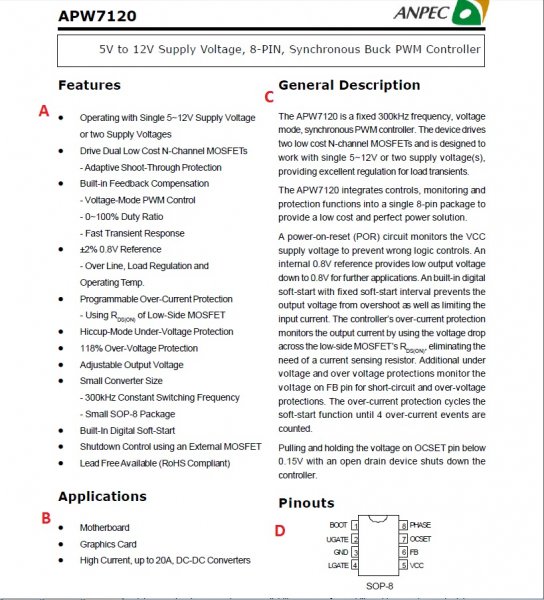

به خاطر طولانی نشدن پست بقیه مطلب رو در این پست می نویسم .دیتاشیت آی سی PWM به شماره APW7120 رو بصورت مختصر توضیح می دهم .به قسمت هایی که با حروف A,B,C,D در تصویر 1 و E,F در تصویر 2 مشخص کردم دقت بفرمائید .
قسمت A ، توضیحاتی کلی در مورد کارکرد قطعه و مشخصات فنی مثل ولتاژ کاری و رنج فرکانسی و محدوده دمائی و همچنین نوع بسته بندی رو نمایش می دهد .
قسمت B ،کاربرد قطعه رو در دستگاههای مختلف بیان می کنه .
قسمت C ،توضیحی در مورد نحوه کارکرد قطعه نمایش می دهد .
قسمت D ،مشخص کننده پایه های قطعه به ترتیب شماره و وظیفه می باشد .

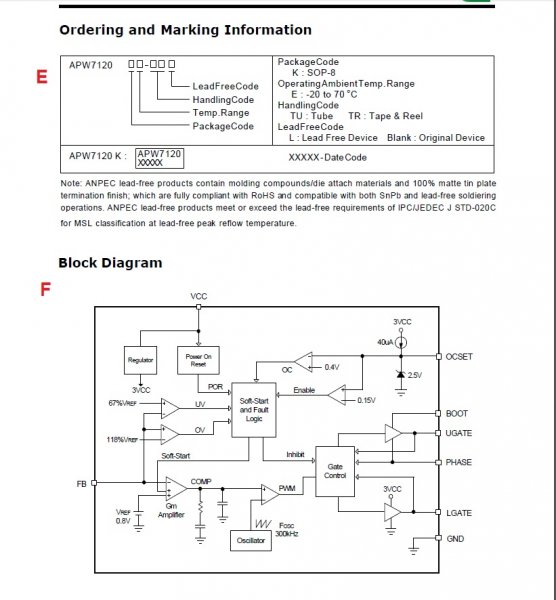

قسمت E ، توضیحاتی در مورد تعداد پایه های قطعه و همچنین محدوده دمای کاری و نوع بسته بندی و نوع پایه های قطعه اعم و همچنین تاریخ و سری ساخت قطعه رو نمایش می دهد .
قسمت F ،بلوک دیاگرام یا ساختار داخلی قطعه رو به تفکیک و همچنین وظیفه هر پایه و همچنین WAVE FORM ( شکل موج ) مثلا در قسمت اسیلاتور رو نمایش می دهد .



[cybernova]

در ادامه توضیح دیتاشیت در صفحه 3 مداری که این قطعه استفاده شده ( بعنوان درایور دو عدد فت در یک کارت گرافیک یا مدار PWM مادربرد ) و همچنین مقادیر ورودی و خروجی و همچنین نحوه سیم بندی و همچنین مقادیر قطعاتی مثل مقاومت ها و خازن های مورد استفاده در مدار رو توضیح داده .در ادامه مقادیر استاندارد و ماکزیمم یا بعبارتی کمترین و بیشترین مقادیر ورودی و تغییرات آن در خروجی بصورت تفکیک شده و در جداولی با عناوین مختلف نشان داده شده است .در صفحه 6 وظیفه هر کدام از پایه ها و همچنین محاسبه ولتاژ خروجی و جریان پیک با فرمول توضیح داده شده .در ادامه نمودارهای ولتاژ و محدوده دما و همچنین فرکانس و محدوده دما و نتایج آن توضیح داده شده .در صفحه 8 شکل موج های مرجع با پارامترهای معین برای مقایسه نشان داده شده است و نهایتا در صفحات پایانی اندازه های قطعه و همچنین اندازه بسته بندی و مشخصات تجاری قطعه رو توضیح داده .
البته بسیاری از این اطلاعات برای یک تعمیرکار استفاده چندانی ندارد ( مخصوصا ابعاد و نوع بسته بندی و غیره ) ولی در کل بیشترین استفاده ی یک تعمیرکار در تعیین پایه ها و میزان ولتاژ کاری و همچنین مشخصات فنی در هنگام دسترسی نداشتن به قطعه و اجبار در جایگزینی آن با قطعه مشابه هست .
امیدوارم مفید واقع شده باشد .
موفق باشید .



[علی تحیری 1]

فقط برای کار تست سلامت قطعه از کدام قسمت دیتاشیت استفاده میشه و به چه صورت؟ عکس اون قسمت و توضیحات که میخواهد بزارید.ممنون.

با سلام مجدد خدمت شما کاربر گرامی:
برای تست قطعات الکترونیک، یکی از بهترین مکان ها خوشبختانه در این سایت قابل مشاهده است. آدرس: (صفحه اصلی سایت، انجمن الکترونیک، تست قطعات). در این قسمت بیش از صد ها مقاله توسط، مسئولان با تجربه این سایت، تعمیر کاران عزیز و کاربران گرامی گردآوری شده است. چون در دیتا شیت ها، گزینه ای بنام تست قطعات معمولا وجود ندارد.



[cybernova]

با سلام مجدد خدمت شما کاربر گرامی:
برای تست قطعات الکترونیک، یکی از بهترین مکان ها خوشبختانه در این سایت قابل مشاهده است. آدرس: (صفحه اصلی سایت، انجمن الکترونیک، تست قطعات). در این قسمت بیش از صد ها مقاله توسط، مسئولان با تجربه این سایت، تعمیر کاران عزیز و کاربران گرامی گردآوری شده است. چون در دیتا شیت ها، گزینه ای بنام تست قطعات معمولا وجود ندارد.

دوست خوبم
منظور همکارمون از تست اینه که چطور می شه پا استفاده از پارامترهای موجود در دیتاشیت ،از سالم بودن قطعه مطمئن شد .البته در مورد قطعاتی مثل فت ها و ترانزیستورها و دیودها روش های تست مدونی توسط اساتید ارائه شده ولی در مورد آی سی ها می توان با توجه به پایه های ورودی و خروجی و گراند و همچنین مقادیر استاندارد ولتاژهای مورد نیاز و همچنین بررسی بلوک دیاگرام داخلی قطعه از سالم بودن آی سی اطمینان حاصل کرد که البته این تست معمولا روی برد انجام می گیره .
موفق باشید .



[matinc]

دوست خوبم
منظور همکارمون از تست اینه که چطور می شه پا استفاده از پارامترهای موجود در دیتاشیت ،از سالم بودن قطعه مطمئن شد .البته در مورد قطعاتی مثل فت ها و ترانزیستورها و دیودها روش های تست مدونی توسط اساتید ارائه شده ولی در مورد آی سی ها می توان با توجه به پایه های ورودی و خروجی و گراند و همچنین مقادیر استاندارد ولتاژهای مورد نیاز و همچنین بررسی بلوک دیاگرام داخلی قطعه از سالم بودن آی سی اطمینان حاصل کرد که البته این تست معمولا روی برد انجام می گیره .
موفق باشید .

در این تست برد باید به برق وصل باشه و برق توی برد باشه؟
چون در تست آیسی از طریق دیتاشیت در پاور در مقاله خوندم که گفته شده بود باید پاور به برق متصل باشه تا ما بتوانیم از آیسی ولتاز بگیریم.



[cybernova]

دوست خوبم

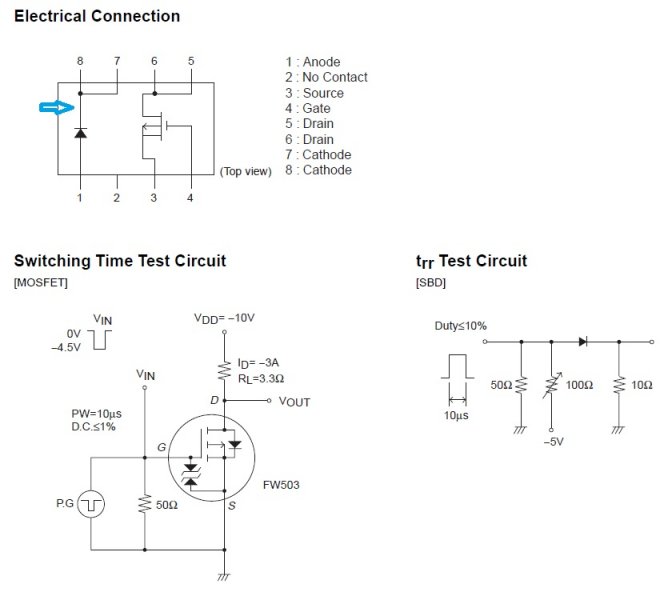

بنده در حد سوادم سعی می کنم توضیح دهم .درسته که در دیتاشیت ها روشی برای تست قطعه وجود ندارد ولی مهم ترین امتیاز دیتاشیت یک قطعه ،مشخص شدن پایه های قطعه هست که دقیقا هر کدوم چه کاری انجام می دهند و از چه قطعاتی تشکیل شده است و هر کدام از پایه ها به چه طریقی بهم وصل شده اند .با مشخص شدن ارتباط پایه ها و قطعات ،می توانیم تست رو انجام دهیم ،در عکس زیر به بلوک دیاگرام آی سی به شماره FW503 که در کانورتور DC به DC به کار می رود دقت کنید .

بعنوان مثال می توانیم این قطعه رو در حالت خاموش بودن برد و یا بیرون از برد بر اساس بلوک دیاگرام و قطعات داخلی تست کنیم .مثلا وجود شورتی در پایه های 1 و 8 یعنی معیوب بودن قطعه ،چرا که این دو پایه توسط دیود داخلی بهم وصل هستند و همچنین در مورد پایه های 3 و 4و 5 که به مانند یک ماسفت می توانیم آن را تست کنیم .در مورد ولتاژگیری هم بله طبق فرمایش شما ،باید تغذیه مدار برقرار باشد تا بتوانیم از پایه های خروجی ولتاژگیری کنیم یا شکل موج بر روی پایه خاص رو طبق دیتاشیت مقایسه کنیم .
در کل می تونم بگم برای تست قطعه باید از ترکیب روش های تجربی و دیتاشیت و رفتار ظاهری قطعه استفاده کنیم .حتی می توانیم در مورد قطعات نایاب با اضافه کردن معادل همان قطعه بلوک معیوب و سیم بندی ،مجددا قطعه رو بازسازی کنیم .
موفق باشید .



[matinc]

دوست خوبم
بنده در حد سوادم سعی می کنم توضیح دهم .درسته که در دیتاشیت ها روشی برای تست قطعه وجود ندارد ولی مهم ترین امتیاز یک دیتاشیت یک قطعه ،مشخص شدن پایه های قطعه هست که دقیقا هر کدوم چه کاری انجام می دهند و از چه قطعاتی تشکیل شده است و هر کدام از پایه ها به چه طریقی بهم وصل شده اند .با مشخص شدن ارتباط پایه ها و قطعات ،می توانیم تست رو انجام دهیم ،در عکس زیر به بلوک دیاگرام آی سی به شماره FW503 که در کانورتور DC به DC به کار می رود دقت کنید .
مشاهده فایل‌پیوست 113900
بعنوان مثال می توانیم این قطعه رو در حالت خاموش بودن برد و یا بیرون از برد بر اساس بلوک دیاگرام و قطعات داخلی تست کنیم .مثلا وجود شورتی در پایه های 1 و 8 یعنی معیوب بودن قطعه ،چرا که این دو پایه توسط دیود داخلی بهم وصل هستند و همچنین در مورد پایه های 3 و 4و 5 که به مانند یک ماسفت می توانیم آن را تست کنیم .در مورد ولتاژگیری هم بله طبق فرمایش شما ،باید تغذیه مدار برقرار باشد تا بتوانیم از پایه های خروجی ولتاژگیری کنیم یا شکل موج بر روی پایه خاص رو طبق دیتاشیت مقایسه کنیم .
در کل می تونم بگم برای تست قطعه باید از ترکیب روش های تجربی و دیتاشیت و رفتار ظاهری قطعه استفاده کنیم .حتی می توانیم در مورد قطعات نایاب با اضافه کردن معادل همان قطعه بلوک معیوب و سیم بندی ،مجددا قطعه رو بازسازی کنیم .
موفق باشید .

سلام استاد.

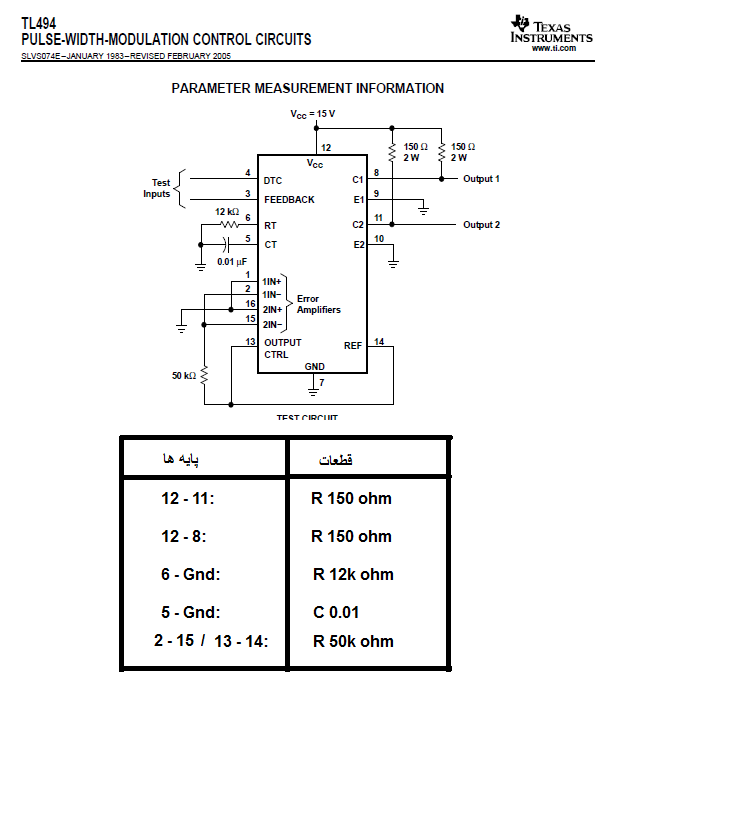

من این دیتاشیت آیسی tl494 رو از اینجا دانلود کردم ولی بلوک دیاگرام مثل عکسی که شما گذاشتید از آیسی نبود به گونه ای دیگر بود.
در عکس و پایه ها و قطعاتش رو شناسایی کردم شما ببینید درست شناسایی کردم؟

و برای کدام آیسی ها بهتره ولتاژ گیری کنیم آیسی صدا مادربر کامپیوتر باید ولتاژ گیری کنیم از vcc ؟
تشکر.



[cybernova]

دوست خوبم

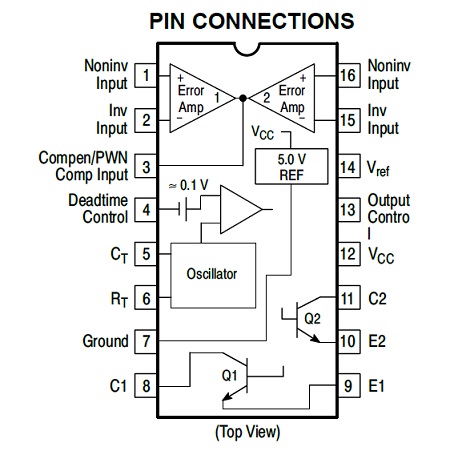

منظورم بنده از قطعات ،ساختار داخلی آی سی بود .عکسی که آپلود کردید مربوط به نحوه استفاده از قطعه روی برد و بعبارت دقیق تر مربوط به مدار کنترل فیدبک هست و این قطعات لیست شده با بلوک دیاگرام داخلی ارتباطی ندارند .به عکس زیر که دیتاشیت همین قطعه هست توجه کنید .طبق بلوک دیاگرام این قطعه تشکیل شده از دو عدد ERROR AMPLIFIER و یک بخش تولید 5 ولت رفرنس ( مرجع ) و اسیلاتور و ترانزیستور در خروجی ها که در صفحه 4 دیتاشیتی که براتون آپلود می کنم جزء به جزء نشان داده شده است .بعنوان مثال پایه های8 و 9 ( E1,C1 ) بعنوان خروجی 1 و پایه های 10 و 11 ( E2,C2 ) بعنوان خروجی 2 هستند و پایه 15 بعنوان ولتاژ تغذیه .در ولتاژگیری از پایه ها اصول بر این هست که ابتدا از وجود مقدار تعیین شده ولتاژ برای راه اندازی قطعه مطمئن شویم که در این مورد طبق دیتاشیت می شه مقداری بین 7 تا 40 ولت که وارد پایه شماره 15 می شه و بالطبع اگه این مقدار صفر باشه می توان فهمید که ایراد در مدار قبل از قطعه هست و اگر دچار نوسان یا افت باشه احتمال معیوب بودن قطعه هم به مورد قبل اضافه می شه .اگه با حوصله صفحات رو مطالعه کنید ،مطالب مفیدی به دست میارید .بازم اگه مشکلی بود این تاپیک باز هست و از سایر دوستان نیز می خوام که سهیم بشن .سعی کنید برای تست و ولتاژگیری ،طبقات رو تفکیک کنید و با حوصله دیتاشیت رو مطالعه کنید .به یک دیتاشیت هم بسنده نکنید .سازندگان مختلف ،دیتاشیت های متفاوتی رو ارائه می دن .البته منظورم از نظر شرح دادن و مفصل تر بودن هست نه اینکه مقادیر و پایه ها با هم فرق داشته باشن .



[matinc]

دوست خوبم
منظورم بنده از قطعات ،ساختار داخلی آی سی بود .عکسی که آپلود کردید مربوط به نحوه استفاده از قطعه روی برد و بعبارت دقیق تر مربوط به مدار کنترل فیدبک هست و این قطعات لیست شده با بلوک دیاگرام داخلی ارتباطی ندارند .به عکس زیر که دیتاشیت همین قطعه هست توجه کنید .طبق بلوک دیاگرام این قطعه تشکیل شده از دو عدد ERROR AMPLIFIER و یک بخش تولید 5 ولت رفرنس ( مرجع ) و اسیلاتور و ترانزیستور در خروجی ها که در صفحه 4 دیتاشیتی که براتون آپلود می کنم جزء به جزء نشان داده شده است .بعنوان مثال پایه های8 و 9 ( E1,C1 ) بعنوان خروجی 1 و پایه های 10 و 11 ( E2,C2 ) بعنوان خروجی 2 هستند و پایه 15 بعنوان ولتاژ تغذیه .در ولتاژگیری از پایه ها اصول بر این هست که ابتدا از وجود مقدار تعیین شده ولتاژ برای راه اندازی قطعه مطمئن شویم که در این مورد طبق دیتاشیت می شه مقداری بین 7 تا 40 ولت که وارد پایه شماره 15 می شه و بالطبع اگه این مقدار صفر باشه می توان فهمید که ایراد در مدار قبل از قطعه هست و اگر دچار نوسان یا افت باشه احتمال معیوب بودن قطعه هم به مورد قبل اضافه می شه .اگه با حوصله صفحات رو مطالعه کنید ،مطالب مفیدی به دست میارید .بازم اگه مشکلی بود این تاپیک باز هست و از سایر دوستان نیز می خوام که سهیم بشن .سعی کنید برای تست و ولتاژگیری ،طبقات رو تفکیک کنید و با حوصله دیتاشیت رو مطالعه کنید .به یک دیتاشیت هم بسنده نکنید .سازندگان مختلف ،دیتاشیت های متفاوتی رو ارائه می دن .البته منظورم از نظر شرح دادن و مفصل تر بودن هست نه اینکه مقادیر و پایه ها با هم فرق داشته باشن .
مشاهده فایل‌پیوست 113976

سلام استاد
شما خودت برای تست آیسی های مادربرد کامپیوتر و پاور از چه روش استفاده میکنید؟
از روش دیتاشیت هم استفاده میکنید از چه نوع تست دیتاشیت استفاده میکنید؟ یا نه روش تست داغی و یا تست اتصالی خازنها smd دور آیسی؟
تست - آیسی صدا - آیسی شبکه - آیسی بایوس - آیسی i/o - و دیگر آیسی ها از چه روش استفاده میکنید؟
تشکر.
