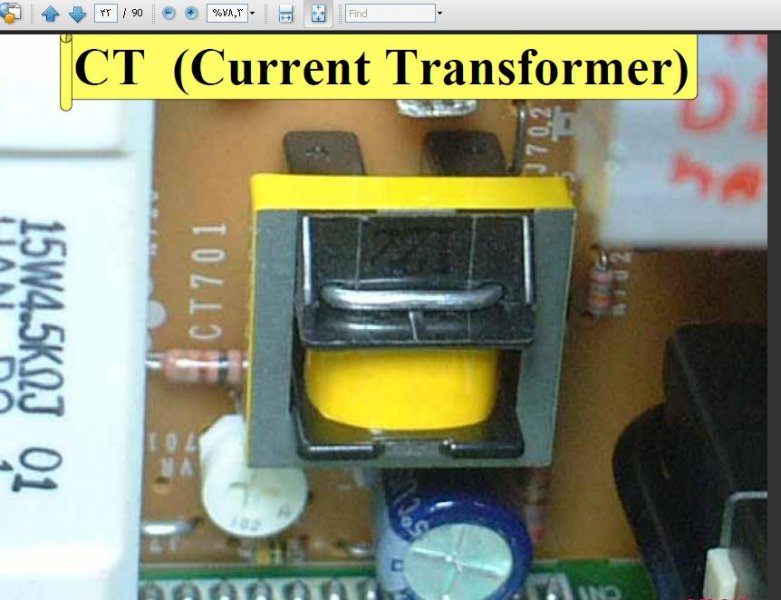

چوک فوق در اکثر مدارات اینورتر مایکروفر و lcd , وجود دارد کارش نمونه برداری از ولتاژ کلکتور ترانزیستور igbt یا سویچر اصلی و کنترل کار این قطعه را برعهده دارد که از کار آن نمونه برداری و به آی سی سیستم کنترل یا درایور در مدار اینورتر ارسال میکند تا اگر احتیاج بال آمپر بیشتری دارد با تحریک بیشتر این سویچ ها کارش سریعتر میشود و فعالیت آن کنترل میشود

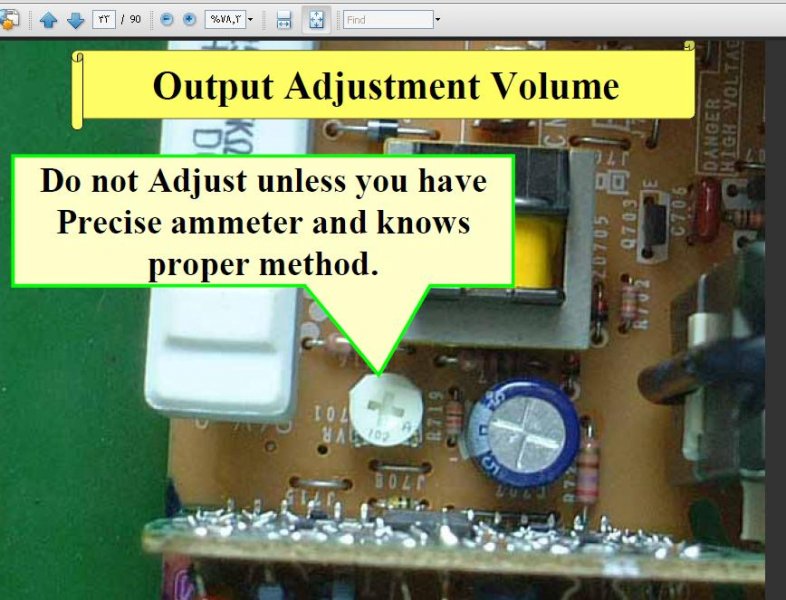

پتانسیومتر فوق مربوط به تحریک گیت سویچ میباشد که با دستگاهای خاصی تنظیم میشود لذا اصلا به آن دست نزنید حال اگر به عنوان دست زدید در حالت کار به آن دست نزنید با یک آمپر متر 10 الی 15 آمپر به دستگاه سری کنید و یک بار از آمپر دستگاه نمونه بگیرید اگر 7 الی 8 آمپر کشید درست است در غیر این صورت خاموش و مجدد کمی بچرخانید و مجدد آمپر بگیرید تا بین 7 الی 8 برسد معمول دستگاهها 7/8 آمپر بودند تا حالا تست کردم به سرویس منوال دستگاه خود مراجعه کنید اگر در حالت روشن انجام شود احتمال خرابی قطعات سویچ زیاد است

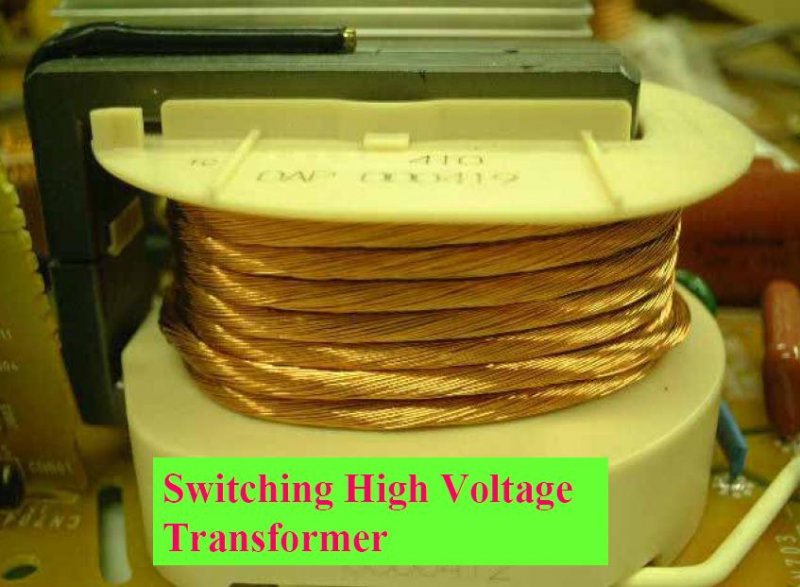

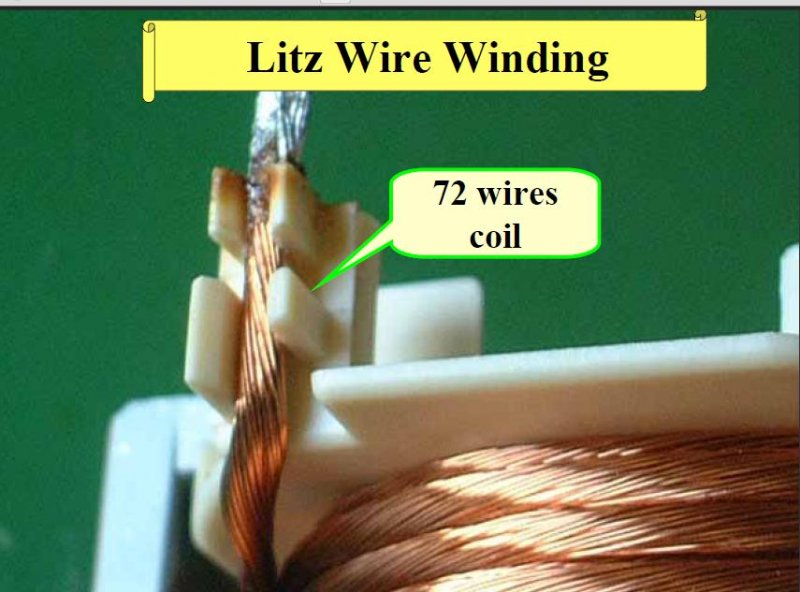

72 عدد سیم تشکیل دهنده سیم پیچ اصلی های ولتاژ میباشد
