پاسخ : آموزش الكترونيك مقدماتي

با سلام و خسته نباشید خدمت اقای رجبی اگه میشه توضیحی راجع به فیدبک های ترانزیستور به من بدید من مدارات فیدبک را دیدم که معمولا از یک یا دو مقاومت تشکیل شده اند که و به طریقی از خروجی به ورودی متصل شده اند ولی دلیل ان را نمیفهمم که مثلا وقتی یک مقاومت را از خروجی به ورودی وصل می کنم می شود ولتاژ موازی ویا دیگر فیدبک ها مثل جریان-موازی و ولتاژ-سری ویا جریان-سری نمی خواهم مدارات را را حفظ کنم می خواهم یاد بگیرم.



[edvir]

پاسخ : آموزش الكترونيك مقدماتي

با سلام خدمت دوستان عزیز و گرامی
خواستم بدونم توی تهران آموزشگاه حرفه ای سراغ دارید که بتونه دوره تخصصی تعمیرات (تلویزیون . مانیتور.ups.تبلت.دوربین مداربسته و dvr.nvr )یکجا به صورت حرفه ای
(تو مایه های مهندسی معک-و-س) و فشرده تو مدت 10 روز آموزش بده و البته محدوده کارگر شمالی و ولی عصر باشه که عالیه
من خودم تعمیر کار سخت افزار pc هستم و یادگیریم هم خیلی سریعه و حتی در روز بیش از 6 ساعت توان یادگیری فشرده رو هم دارم
ممنون میشم که به صورت ایمیل و یا واتس آپ و پیام برام ارسال کنین ///////////////////////////////////////

دست بوس همه یاری کنندگان:icon26:
:goodjob:فقط فوری فوری نیاز دارم :goodjob:



[iman.9021]

پاسخ : آموزش الكترونيك مقدماتي

بسیار سپاسگزارم



[saeed40]

مشخصات قطعه

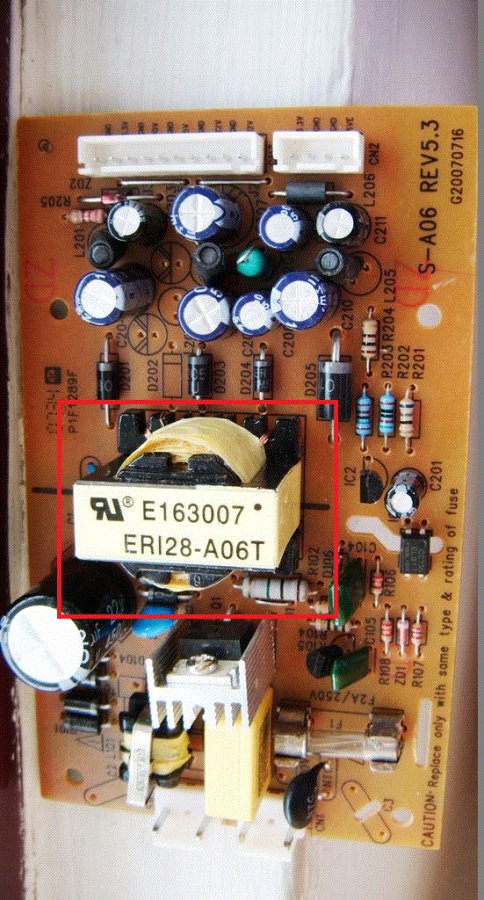

سلام بنده درموردمشخصات ظاهری ونحوه شناسایی این قطعه روی برد سوال داشتم .لطفا رهنمایی بفرمایید که اعدادوحروف روی آن معنی خاصی دارد مثل خازن ومقاومت وغیره که ازروی نوشته های روی انها میشه فهمیدمقدارشان چه اندازه است یاخیر ؟



[gadraj]

پاسخ : مشخصات قطعه

سلام بنده درموردمشخصات ظاهری ونحوه شناسایی این قطعه روی برد سوال داشتم .لطفا رهنمایی بفرمایید که اعدادوحروف روی آن معنی خاصی دارد مثل خازن ومقاومت وغیره که ازروی نوشته های روی انها میشه فهمیدمقدارشان چه اندازه است یاخیر ؟

با سلام :
مدار یک منبع تغذیه سویچینگ هستش واین که علامت زدید یک ترانس هسته فریتی هستش که اصطلاحا ترانس چاپر گفته میشود ارقام و حروف روی ان کدهایی هست که شرکت سازنده روی ان درج نموده و اگر استاندارد رعایت شده باشد میتونید متن حک شده را در گوگل تایپ کرده و با دریافت و مطالعه دیتا شیت ان به مشخصات داخلی اش پی ببرید .
موفق باشید .



[pasargad.sys]

پاسخ : آموزش الكترونيك مقدماتي

با سلام خدمت استاد...
با این رمز انزیب نمیشه . لطفا راهنمایی کنیید...



[pasargad.sys]

پاسخ : آموزش الكترونيك مقدماتي

با سلام ودرود،
دستگاهی را در نظر بگیرید که خروجی تغذیه آن VDC 50 و 0.8آمپر است . قصد داریم تغذیه مدار کوچکی را که به دستگاه اصلی اضافه کرده ایم از 50 ولت بگیریم ولتاژلازم4.5 DC ولت 0.1 آمپر است. دوستان لطف کنند در صورت امکان بهترین روش گرفتن انشعاب 4.5 ولتی از 50 ولت DC را بدون اینکه تاثیرنا خواسته ای بر روی مدار اصلی بگذارد ارایه نمایند.
متشکرم

سلام...
یکی از راه هایی که میشه استفاده کرد دیود زنر میباشد.. موفق باشید....



[alinili60]

پاسخ : آموزش الكترونيك مقدماتي

آقای gadraj سلام و خسته نباشید.بنده در الکترونیک خیلی مبتدی هستم و هیچ چیز نمیدانم ولی میخوام شروع کنم و خیلی علاقه مندم و در رشته برق و الکترونیک خودرو وارد شوم.خواهشمندم بنده را راهنمایی بفرمایید از کجای سایت شما شروع کنم .خواهشمندم مرحله به مرحله بگوئید.ممنون



[علی تحیری 1]

با سلام:
در این پست کاربران مبتدی و کم تجربه را که علاقه مند به علم الکترونیک و عیب یابی قطعات الکترونیک با اهمتر، یعنی ساده ترین ابزار آزمایش گاهی آشنا می کنم. قبل از
مطالعه با فرستادن صلوات و فاتحه، اول برای اموات خود و سپس برای اینجانب بعنوان ذکات علم سروع فرمائید.

۱- طریقه تست ترانزیستورهای UJT
تعین پایه UJT توسط مولتی متر دیجیتالی : مولتی متر را در رنج تست دیود قرار داده به وسیله ترمینالهای آن دنبال پایه ای باشید که از یک جهت به دو پایه دیگر راه بدهد و از جهت دیگر راه ندهد پایه مذکور E است و عدد قرائت شده B2 کمتر از B1 می باشد .
۲- طریقه تست تریاک (TRIAC)
ترایاک یکی دیگر از عناصر الکترونیک می باشد که در ساخت مدارات الکترونیک صنعتی سهم بسزایی دارد این قطعه مانند یک SCR دارای سه پایه می باشد پایه های آن را با نامهای گیت آند اول و آند دوم که با G و MT1 و MT2 یا ( B1 و B2 ویا A1 و A2 ) نشان می دهند و فرق عمل کرد آن با تریستور این است که بعد از تحریک G دوپایه دیگر می تواند از هر دو جهت جریان را از خود عبور دهد و در واقع یک کلید AC می باشد . یعنی مانند یک کلید AC قابل کنترل می توان آن را در مدارات الکترونیک به کار برد . وتحت هر زاویه ای می توان با کنترل کیت فاز برق شهر را کنترل نمود . ابتدا تعیین پایه های آن را به وسیله مولتی متر هیوکی ۳۰۰۷ توضیح می دهم . پایه G نسبت به پایه A1 در هردو جهت راه می دهد ونسبت به A2 در هیچ جهتی راه نمی دهد بنابراین A2 به راحتی مشخص می شود حال پایه ای را پیدا می کنیم که با تحریک آن در دوجهت دو پایه ی دیگر به هم راه دهد . آن پایه G است . در این روش توجه داشته باشید در هنگام تحریک باید ترمینالهای مولتی متر از دوپایه تست شونده قطع نشود و فقط یک لحظه بدون آنکه ترمینالها قطع شود عمل تحریک توسط یکی از ترمینالها انجام شود .
۳ – طریقه تست ترانزیستورها (Transistor)
ابتدا یک ترانزیستور سالم را بررسی می کنیم: یک ترانزیستور یا مثبت (pnp) و یا منفی (npn) می باشد. برای تشخیص تیپ ترانزیستور چندین روش وجود دارد. تیپ بعضی از ترانزیستورهارا از روی نامگذاری می توان مشخص نمود.
طریقه‌شناسایی پایه‌های ترانزیستور ‌توسط مولتی‌متر ‌آنالوگ
ابتدا مولتی متر را در رنج RX1 قرار داده و سپس به دنبال پایه ای می گردیم که به دو پایه ی دیگر راه بدهد . این پایه B ( بیس ) است و اگر این پایه به وسیله پروب سیم قرمز شناسایی شود معرف نوع ترانزیستور PNP ویا اصطلاحا مثبت است . و در صورتیکه توسط پروب سیم مشکی تشخیص داده شود گویند که ترانزیستورNPN و یا منفی است . حال پایه B و نوع ترانزیستور مشخص شده است.جهت تشخیص دو پایه ی دیگر مولتی متر را در رنج RX10K قرار داده و در هردو جهت این دو پایه را نسبت به هم تست می کنیم در جهتی که مولتی متر راه می دهد ترمینالی که B ( بیس ) را شناسایی کرده است E ترانزیستور را تشخیص می دهد . و طبعاً پایه بعدی کلکتور است.
۴ – طریقه تست ترانزیستور دارلینگتون
تعداد دارلینگتون ها زیاد و عناصر بکار رفته در آن بسته به طراحی متفاوت و در قدرتها و توانهای مختلف و برای کاربردهای خاصی بکار گرفته می شوند . در صورتیکه تعداد دارلینگتونها همین چهار شکل بودند بازهم می توانستیم برای تست آنها قاعده مشخصی بیان کنیم اما اینها فقط تعداد اندکی از دارلیگتونها می باشند برای مثال می توانیم از ترکیب یک ترانزیستور مثبت ویک ترانزیستور منفی نیز آنها را درست کنیم و یا هرکدام از آنها مقاومت داخلی داشته باشند ویا نداشته باشند و دیود در آنها بکار برده شده باشد و یا نشده باشد . به هر حال اینجانب تست دو نوع از آنها که مصارف بیشتری در مدارات الکترونیک دارند را مورد تجزیه و تحلیل قرار می دهم
ناگفته نماند که حتی نوع ترانزیستور بکار رفته در آنها نیز از نظر بتا می تواند متفاوت باشد . پس به صورت دقیق نمی توان آنها را دسته بندی نمود و قاعده مشخصی برای تمامشان در نظر گرفت . همچنانکه ملاحظه می شود . از دو ترانزیستورnpn ساخته شده اندو برای ثبات حرارتی از یک مقاومت نیز استفاده شده است . اگر توسط مولتی متر هیوکی ۳۰۰۷ بیس این دارلینگتون را نسبت به دوپایه دیگر اهم چک نمائیم . قاعدتاً چون دیود bc مربوط به ترانزیستور اول است مانند یک دیود در گرایش مستقیم هدایت می کند . ومقاومت حدود ۳۰ اهم از خود نشان می دهد . ودر گرایش مع*** نیز اصلاً هدایت نمی کند حتی در رنج rx10k
دیود be : چون این دوعدد دیود باهم سری شده اند قطعاً در گرایش مستقیم هدایت میکنند ولی برای شکستن سد پتانسیل دوعدد دیود سیلیکون احتیاج به حدود ۴/۱ الی ۵/۱ ولت دارد و در هنگام تست گرایش مستقیم با مولتی متر در حالت rx1 حدود ۳۰۰ اهم مقاومت از خود نشان می دهد . ( با مولتی متر هیوکی ۳۰۰۷ ) قطعاً این مقدار اهم قرائت شده مقاومت واقعی نیست و به جریان مسیر پیل داخلی مولتی متر بستگی دارد .
و در گرایش مع*** نیز مانند be یک ترانزیستور معمولی در رنج rx1k نشتی ندارد اما در رنج rx10k مقدار ی از خود نشتی نشان می دهد از این نظر با یک ترانیستور معمولی متفاوت است . اما تفاوت عمده تست این نوع ترانزیستور با ترانزیستور معمولی در تست ec می باشد زیرا مانند یک دیود معمولی از امیتر به کلکتور هدایت میکند انگار کلکتور کاتد دیود می باشد بنابراین از امیتر به کلکتور راه می دهد . اما در جهت عکس هدایت نمی کند .
دیود bc : در گرایش مستقیم : مانند هر دیود سیلیکون در رنج rx1 باید راه بدهد و عقربه مولتی متر حدود ۲۵ الی ۳۰ ، را نشان دهد
گرایش مع*** : هیچ گونه نشتی حتی در رنج rx10k نیز قابل قبول نیست .
پیوند ec : همچنانکه ملاحظه می فرمائید بین این پیوند نیز یک دیود دارد که جهت آن در جهت عکس بایاسینگ ترانزیستور و به منزله حفاظتی عمل می کند و به همین دلیل مقاومت گرایش مستقیم دارد و در نتیجه در تست مانند دیود از یک جهت آند به کاتد راه می دهد ودر جهت عکس هیچگونه نشتی قابل قبول نیست .
۵ – طریقه تست خازن (Capacitor)
الف ) خازن های کوچکتر از ۱۰ نانو
تست خازنهای کمتر از ۱۰ نانو فاراد به سادگی توسط مولتی متر انجام نمی شود و فقط با خازن سنج تست می شود در صورتیکه خازن سنج ندارید روشهای زیادی برای تست این نوع خازن می توان به کار برد . برای تست این نوع خازن سه دور سیم روپوش دار معمولی را به دور هسته ترانس HV تلویزیون که در حال دریافت یک برنامه می باشد پیچیده و یک سر سیم را شاسی نموده خازن را به سر بعدی متصل و بایک مقاومت ۱۰ کیلو اهمی شاسی کنید در این حالت تلویزیون را روشن کنید طبیعی است که HV در سیم پیچ القا ء حدود ۲۵ الی ۳۰ ولت پیک تو پیک خواهد داشت که با مولتیمترها نزدیک ۶ولت Ac می شود . حال ولتاژ دو سر خازن را اندازه گیری نمائید.خازن ۱n حدود ۵ Vac و خازن ۸۲۰pf حدود ۴ Vac ولت را نشان می دهد . می توان مقاومت کمتری را نیز انتخاب و رنج وسیعی از خازنها را تست نمود از این روش می توان برای تست انواع خازنهای پلاستیکی استفاده نمود . و نتایج مختلفی برای انواع خازنها تجربه نمود . در این تست اگر دوسر خازن ولتاژی نداشته باشد به معنی شورت خازن واگر تقسیم ولتاژی مابین مقاومت و خازن صورت نگیرد به معنی قطع خازن می باشد . لازم به توضیح است که باید مقدار خازن و مقاومت را درست انتخاب نمود .
ب ) خازنهای بالاتر از ۱۰nf الی ۱میکرو فاراد
برای تست این نوع خازن می توان مولتی متر را روی رنج Rx10 قرار داده و می دانیم لحظه وصل ترمینالهای مولتی متر اگر خازن خالی باشد توسط پیل ۹v داخل مولتیمتر شارژ شده و در حین شارژ عقربه مولتیمتر اهم مدار را در لحظه عبور جریان نشان می دهد و مقدار ماکزیمم حرکت عقربه را برای همیشه بخاطر بسپارید تقریباً متناسب با ظرفیت خازن عقربه منحرف می شود . اگر در این روش بعد از شارژ کامل خازن ، خازن نشتی نداشته باشد خازن سالم است و اهم قرائت شده بی نهایت است . و در صورتیکه خازن نشتی داشته باشد عقربه مقدار اهمی را نشان می دهد که گویای میزان نشتی خازن است .ونیز اگر خازن قطع باشد هیچگونه عکس العمل مشاهده نمی شود و عقربه هیچ انحرافی نخواهد داشت .
ج ) خازنهای ۱میکرو فاراد الی ۱۰ میکرو فاراد
چون این خازنها الکترولیتی می باشند بنا براین ممکن است تغییر ظرفیت بدهند لذا این آزمایش فقط قطع ویا شورت خازن را نشان می دهد بنا براین در بعضی مراحل تغییر ظرفیت و وجود نشتی در خازن را باید توسط خازن سنج تست کنید ولی این دلیل برای یک تعمیر کار و یا یک الکترونیک کار سبب نمی شود که این روش را یاد نگیرد . برای این تست مولتی متر را در رنج Rx1k قرار داده و سپس شارژ و دشارژ خازن را باتوجه به قطبین باطری داخل مولتی متر( سیم مشکی مثبت و سیم قرمز منفی باطری است ) انجام می دهیم .
د ) خازنهای بالاتر از ۱۰ میکرو فاراد
برای تست این نوع خازن باید مولتی متر را در رنج Rx100 قرار دهیم : شارژ و دشارژ خازن را ملاحظه نموده و توجه به قطبین الزامی است و نشتی در حد جزئی قابل قبول است . بنابراین بعد از شارژ عقربه اهم زیادی را نشان می دهد . اگر خازن موجب حرکت عقربه نگردد یعنی قطع و در صورتیکه صفر باشد یعنی خازن شورت است و اگر اهم کمی نیز قرائت شود به معنی خراب بودن خازن است.
۶- طریقه تست دیود (Diode)
تست انواع دیود توسط مولتی متر :
مولتی متر دیجیتال دیود را در گرایش مستقیم قرار داده و فقط ولتاژ بایاس آن را نشان می دهد. و بدین وسیله سلامت دیود تائید می شود. به طور خلاصه دیدو از یکسو راه داده و از سوی دیگر اتصال باز است. تست قطعات در مدار و تست قطعات در خارج ازمدار باهم متفاوت است بنا براین همیشه این نکته را در نظر داشته باشیم.
تست دیود معمولی
دیودهای معمولی را بشناسیم این دیودها از سیلسیوم بوده برای کاربردهای متفاوت قابلیت عبور جریانهای مختلفی را دارند ساده ترین نوع آن دیود ۱N4148 می باشد که ظاهری کوچک مانند دیودهای زنر کم وات دارد و پوسته ی شیشه ای دارد . ویا دیودهای ۱N4001 که در یکسو سازی فرکانس پائین بیشترین کاربرد را دارند مانند کار برد در آدابتورها .بعد از شناخت سطحی با دیود معمولی تست آن را توضیح می دهم . ابتدا قطعه را خارج از مدار تست می کنیم : در صورتیکه مولتی متر ما هیوکی ۳۰۰۷ باشد ! ترمینالهای مولتی متر را در گرایش مستقیم جهت تست عبور جریان از دیود به پایه های دیود اتصال دهید در این حالت باید ترمینال قرمز به کاتد و ترمینال مشکی به آند دیود متصل باشد می دانیم کاتد توسط خط مدور روی بدنه دیود مشخص است در این حالت از دیود جریانی که توسط پیل داخل مولتیمتر در آن جاری می شود عبور می کند ومقاومت دیود را برای این جریان می توانیم روی صفحه مولتی متر قرائت کنیم معمولاً حدود ۲۰ الی ۳۰ اهم است . و در این حالت حتماً مولتی متر باید روی RX1 باشد زیرا می خواهیم به حداکثر مقدار مقاومت ممکن دیود توجه داشته باشیم ودر این حالت این مقدار بایستی از ۳۰ اهم بیشتر نشود . وگرنه دیود در گرایش مستقیم نمی تواند جریان را به خوبی از خود عبور دهد.
تست در حالت مع***
مولتی متر را م



[ava_61]

این دو خازن با هم تفاوتی دارن؟
