آداپتور تلفن پاناسونیک بیسیم

[forud]

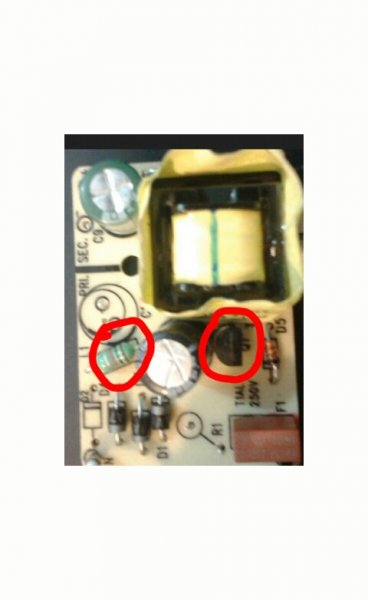

دوتا قطعه مشخص کردم
یکیش ترانزیستور هست که نباید هیچ کدوم از پایه هاش نسبت به هم اتصال کوتاه نباشد و یکی هم سلف هست که باید اتصال کوتاه باشد.



[مرصاد65]

چک کردم اتصال کوتاه سلف برقرار بود وترانزیستور هم پایه ها اتصال کوتاه نیستند



[forud]

شما یه سر ولت متر رو به پایه منفی خروجی آداپتر وصل کنید و سپس با پایه دیگش از خروجی آداپتر، شروع کنید ببینید تا کجا ولتاژ ندارید و پشت برد هم چک بشه که قطعی نداشته باشه...



[مرصاد65]

قبل از ترانس زرد رنگ ولتاژی در حدود 400 ولت نشان می دهد اما دو سر دیگر ترانس ولتاژ ندارم



[forud]

در کل این سیستم بر پایه ایجاد فرکانس بسیار بالا در ترانس بنا گذاشته شده به این صورت که ترانزیستور مشخص شده با ایجاد فرکانس بسیار بالا و تحویل آن به ترانس یا سیم‌پیچ زردرنگ باعث کاهش ولتاژ تا 5.5 ولت میشه که این آداپتر در قسمت نوسانساز دچار مشکل شده.
دیود زنر هم تست کنید خالی از لطف نیست.



[مرصاد65]

روی مدار تستش کردم از هر دو طرف راه میده روش تستش مثل دیود معموولی ؟



[forud]

تقریبا تست مشابهی دارن.
آخرین راه هم امتحان کنید، اون ترانزیستور رو عوض کنید.



[مرصاد65]

ببخشید منظورتان همان سیم پیچ زرد رنگ یا قطعه ترانزیستور که در عکس مشخص کرده بودید



[amingpx]

ترانزیستور همون سیاه رنگه سه پایه داره..از مدار درش بیار..البنه قبل از در آوردن از مدار حواست باشه ترتیب پایه چطور باشه..از مدار درش بیار..اون پایه مشترکی که به دو پایه دیگه راه میده (با ذکر اعدادی که مالتی متر نشون میده) رو مشخص کن..دیود زنر هم در بیار..بازم میگم ترتیب پایه ها رو حفظ کن..همیشه قبل از هر کاری از مدار دو سه تا عکس واضح بگیر که اگه پایه ها رو اشتباه کردی نگاه به عکس کنی..دیود زنر در خارج از مدار فقط از یک طرف عدد نشون میده..عددی هم که نشون میده بگو...دقت کن دیودی رو که عوض کردی درست جا زدی یا نه..ترتیب پایه ها مهمه



[مرصاد65]

ممنون دوست عزیز چک می کنم
