مشکل: کنده شدن یکی از پایه های بایوس nx-6125

[مسعود نصوحی]

ممنون از راهنماییتون
پایه کنده شده ایسی رو به تک تک هشت پایه مقاومت 100 کیلویی سیم کشیدم بازهم تصویر نداد ناگفته نمونه پایه سوم بایوس رو هم به پایه کنده شده هم با سیم کشی وهم بدون سیم کشی وصل کردن جواب نداد ؟؟

متوجه منظور من نشدی.
اون پایه کنده شده رو به این جایی که با علامت قرمز مشخص کردم، وصل کن.
اگر هنوز تصویر نمیده، جای دیگری مشکل داری.
با این حال چون به اشتباه به جاهای دیگر سیم وصل کردی(منظورم به مقاومت rp69) یه بار دیگه بایوس رو پروگرام کن و فقط این اتصال که گفتم رو سیم کشی کن.



[ahwaz 91]

بایوس رو مجدد رایت کردم توی دراوردن ایسی پایه سوم کنده شد پایه سوم رو به کجا میشه سیم کشید اطرافش جای جامپر هست ولی پایه سوم بازر نمیده :91000000:



[مسعود نصوحی]

مگه با چی آی سی رو در میاری که همه پایه ها رو داری میکنی?
تو شماتیک ببین, دقیق مشخصه



[cybernova]

دوست خوبم
احتمالا قبل از اینکه لحیم پایه ها کاملا ذوب بشه ،قطعه رو با پنس می کشید برا همین پایه ها کنده می شن .برا راحت درآوردن قطعه ابتدا خمیر فلکس روی پایه ها بزنید و هیتر رو روی پایه ها بگردونید ،طوری که لحیم همه پایه ها با هم ذوب بشن .نیازی به کشیدن قطعه نیست .لحیم که ذوب شد خود قطعه با یه تکون به آرومی جدا می شه .یه چیز دیگه اینکه در عکس هایی که گذاشتید در امتداد پایه های 30 و 31 اگه دقت کنید ،جای پایه های آی سی قلش 40 پین ،دو تاش چسبیده به هم .البته شاید تو عکس اینطوری به نظر میاد .ولی اونجا رو هم چک کنید .(سمت چپ بایوس ،بالا )



[ahwaz 91]

دوست خوبم
احتمالا قبل از اینکه لحیم پایه ها کاملا ذوب بشه ،قطعه رو با پنس می کشید برا همین پایه ها کنده می شن .برا راحت درآوردن قطعه ابتدا خمیر فلکس روی پایه ها بزنید و هیتر رو روی پایه ها بگردونید ،طوری که لحیم همه پایه ها با هم ذوب بشن .نیازی به کشیدن قطعه نیست .لحیم که ذوب شد خود قطعه با یه تکون به آرومی جدا می شه .یه چیز دیگه اینکه در عکس هایی که گذاشتید در امداد پایه 30 اگه دقت کنید ،جای پایه های آی سی قلش 40 پین ،دو تاش چسبیده به هم .البته شاید تو عکس اینطوری به نظر میاد .ولی اونجا رو هم چک کنید .(سمت چپ بایوس ،بالا )

دوست خوبم ممنون از راهنماييتون ولي بايوس بغل چيپ جنوبي وبرندجنوبي ati هست نميشه زياد بگردونم چون بعداز چندثانيه جنوبي هم دست سوز ميشه و پايه هابه خودايسي بدجور جوش خوردن



[ahwaz 91]

شماتيك رو هم نگاه كردم پايه سوم بايوس به مقاومت r189 ميخوره و دراخرپايه 14 درظاهر به يه خازن ميخوره اقای نصوحی عزیز چطور میتونم بفهم که طبق عکس که گذاشتی پایه 14 جامپر میشه ؟؟



[cybernova]

دوست خوبم
اینجور مواقع می تونید از یه تیکه فویل ضخیم استفاده کنید و فویل رو به اندازه قطعه ای که می خواید در بیارید ببرید .اینطوری حتی اگه کنار قطعه ،پلاستیک هم باشه ،چیزی نمی شه .بهرحال احتیاط شرط عقله و احتیاط شما بجاست .



[ahwaz 91]

ممنون از راهنماييتون

درمورد اون شماتيك و برد اگه امكان داره محل اتصال پايه 3 و پايه 14 رو به برد نشون بدين واقعا ممنون ميشم



[مسعود نصوحی]

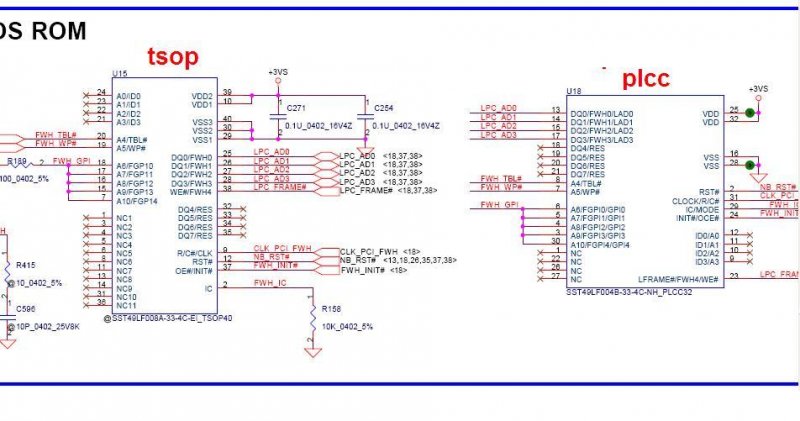

اگه روی شماتیک دقت کنی، میبینی که دو تا آی سی بایوس گذاشته. که البته دستگاه شما یک بایوس داره ولی هم PLCC میخوره و هم TSOP
به اون آی سی چهار طرفه که روی اکثر مادربوردهای PC هم استفاده شده، PLCC میگند.
حالا طبق عکسی که گذاشتم، پایه 14 از آی سی PLCC که همان LPC-AD1 هستش، بر روی TSOP پایه 26 هست.
یعنی اینکه پایه 14 آی سیPLCC به پایه 26 آی سی TSOP متصله.
و همچنین پایه 3 به پایه های 4 و 5 و 6 و 30 همان آی سی متصله.



[ahwaz 91]

ممنون از راهنماییتون جناب نصوحی عزیز . بایوس رو رایت کردم و پایه های 3 و 14 رو طبق شماتیک سیم کشیدم ولی باز هم تصویر ندارم ؟
