کمک در شناسایی مقاومت آجری آمپلی فایر

[b4b4k]

سلام دوستان

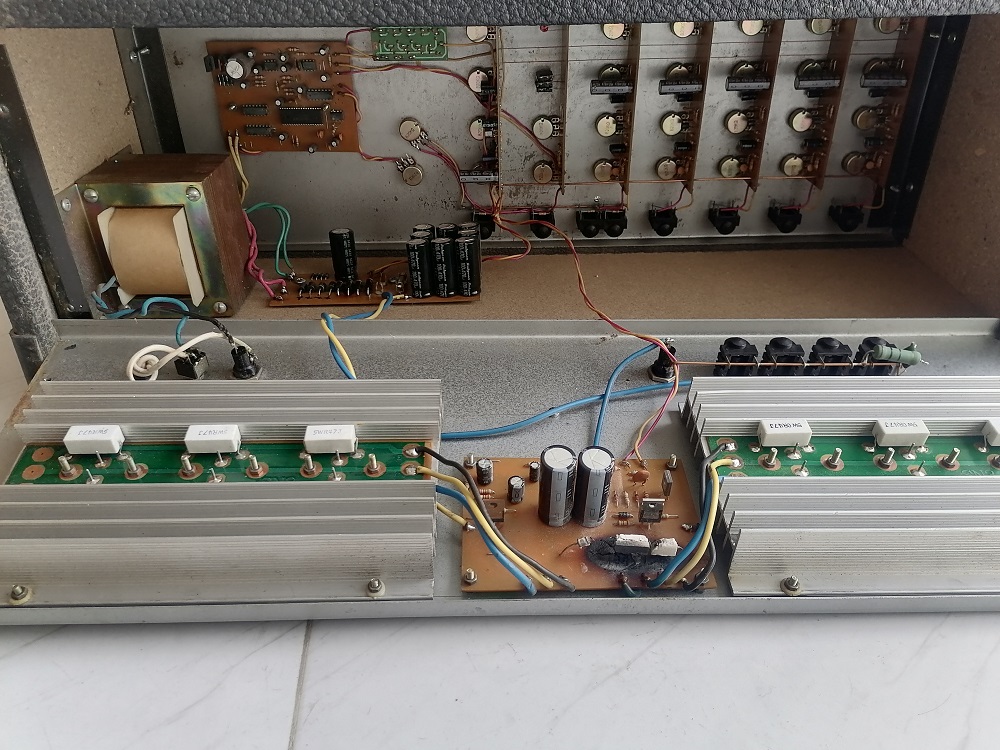

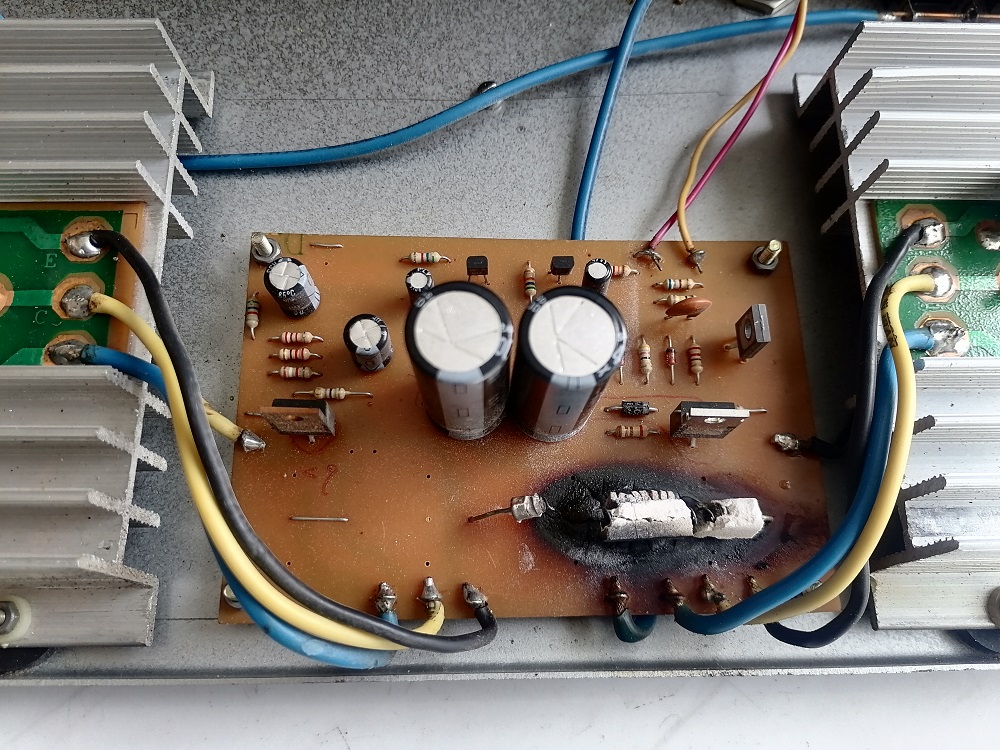

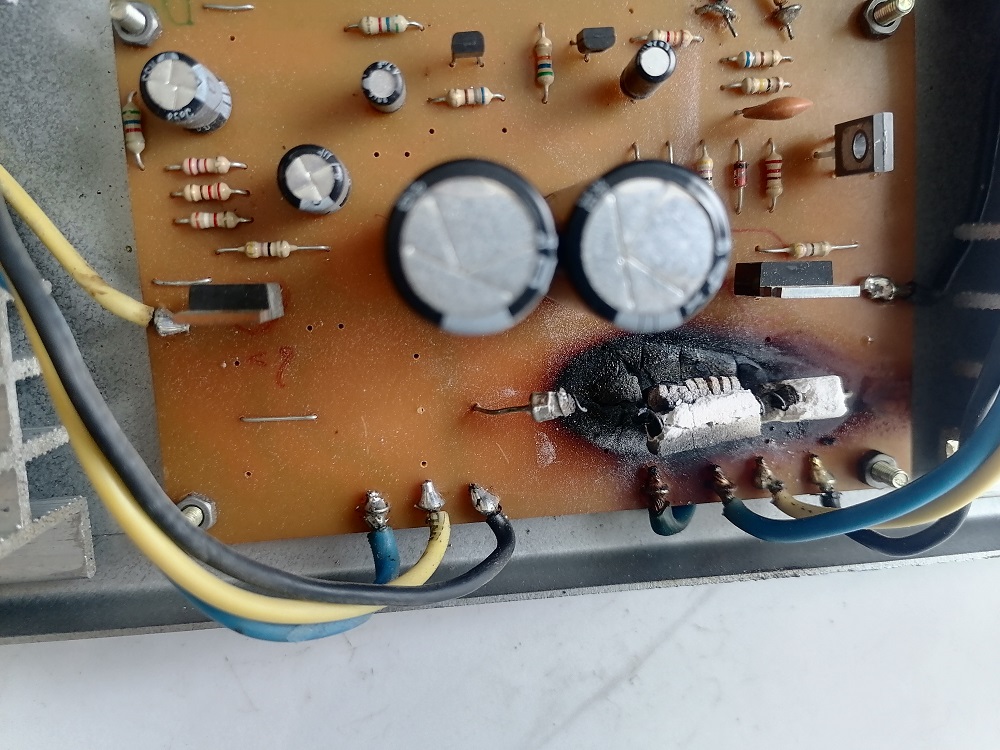

برام امروز یه آمپلی فایر آوردن که یکی از مقاومت های آجریش به کلی سوخته و مقدارش معلوم نیست تو عکسها هم مشخص هست
ممنون میشم اگه کسی از دوستان مقدار و واتش رو میدونه بهم بگه...



[mohammadhadi]

سلام
از سمت راست مقاومت( که هنوز سیمش وصله) تا وسطش را با اهم متر اندازه بگیرید و ضرب در دو کنید
اندازه اش به 5 وات می خوره



[m-j]

سلام وقت بخیر
لوکیشن اون مقاومت رو بگید چطوریه ؟چک کنید ببینید با خروجی سری هست؟



[jahan_erf]

سلام دوست عزیز اول بگویید مقاومت چند وات است مقامت امیتر خروجی است



[jahan_erf]

من امپلی را دیدم بهتر است درایور ها سوخته است بهتر است یک امپلی دیگر بگذارید از ترانریستور خروجی استفاده کنید اگر خروجی out باشد

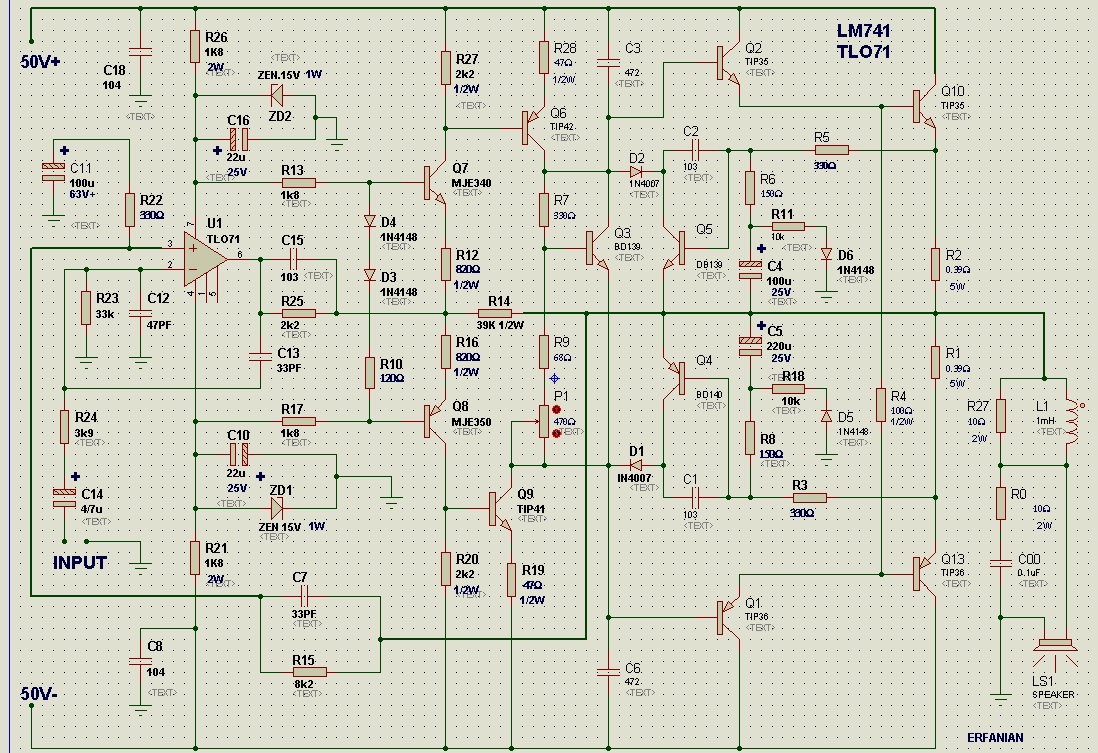

من یک نقشه برایت میگذارم طراحی برد انجام میدهم 09125356989



[Samooel1980]

سلام 5وات بوده اهمش هم دوست دیگر(مدیر تالار)درست گفتندازپایه سمت راست تاانتهای سیم داخل مقاومت که قطع شده را اندازه بگیریدچون از آخرهای سیم فنری قطع شده تقریبا میتونیدحدودمقاومت 5واتی مورد نیازتون رو حدس بزنید.ضمنا مقاومت خیلی کمی هم داشته ازنظر اهمی که اینجوری هم خودش هم برد رو ذغال کرده فکرمیکنم47صدم اهم یااین حدودا.باز2سرفنری سیم مقاومت رو اندازه گیری کنید دقیق تره



[FX55]

سلام.

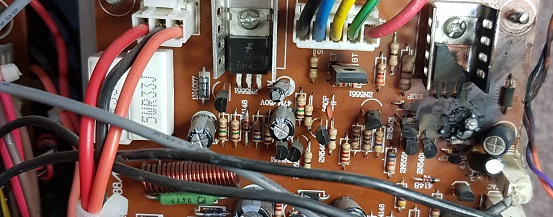

برد تقریبا مشابه شما را عکس اش را داشتم گفتم شاید بتواند کمکی برایتان باشد.

بنظر من مقاومت 5 واتی 33 اهمی است .



[Samooel1980]

سلام باعرض تشکر و احترام به نظرشما)FX55(گرامی اما کد مقاومت 33 اهمی میشه 330 (اگربدون علامت اهم باشه)که چین هم تاحالارعایت کرده این که شما عکسش راگذاشتید میشه 33% اهم 5وات یعنی 5WR33J



[jahan_erf]

سلام دوست عزیز خودت را خسته نکن برد شما کامل سوخته تنها مقاومت نیست تمام ترانزیستور کوچک باید عوض شود آیا کار بکند یا نکند درضمن بایاس ترانزیستور های خروجی بهم خورده نباید بدون بار گرم شود این تجربه 30سال خودم من اکو آمپلی می ساختم وطراحی برد میکردم 09125356989
