کمک برا تعمیر منبع تغذیه

[daniyal18]

با سلام خدمت دوستان و همکاران
ی مدار خیلی ساده منبع تغذیه شش و دوازده که توسط ی ترانس سه سیم خروجی برق ac
تبدیل به دیسی میشه و توسط ی کلید سه پل شش و دوازده

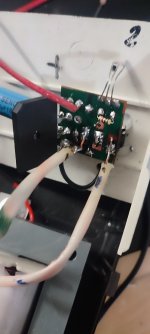

پشت مدار رو عکس میذارم ی چیز سادس
ولی ولتاژم بیشتره مثلا شش شده ۱۵ و دوازده شده ۱۷
ی مقاومتم بیشتر نداشت عوض کردم
خازنم که کارایی نداره این وسط ان چنان میشه ی راهنمایی برسونید ممنون



[daniyal18]

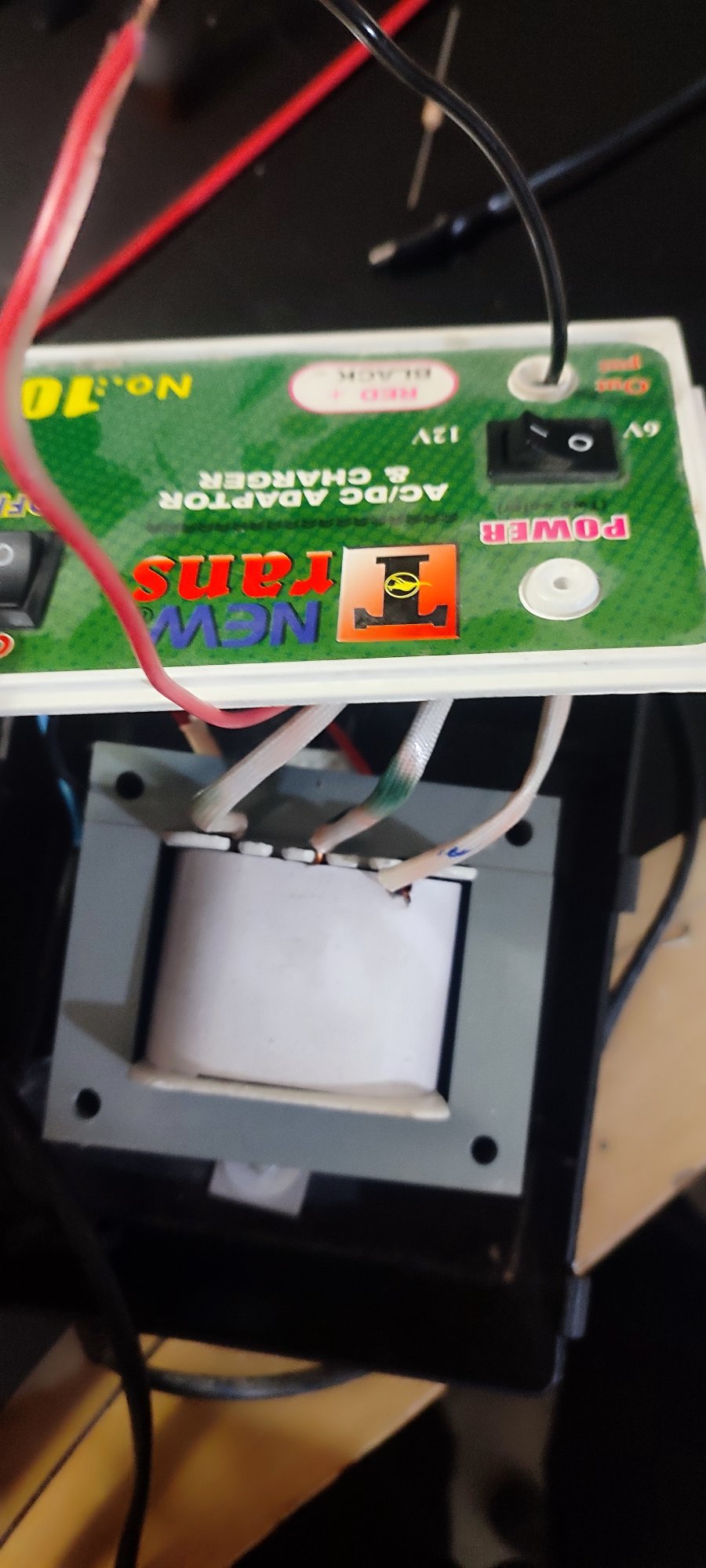

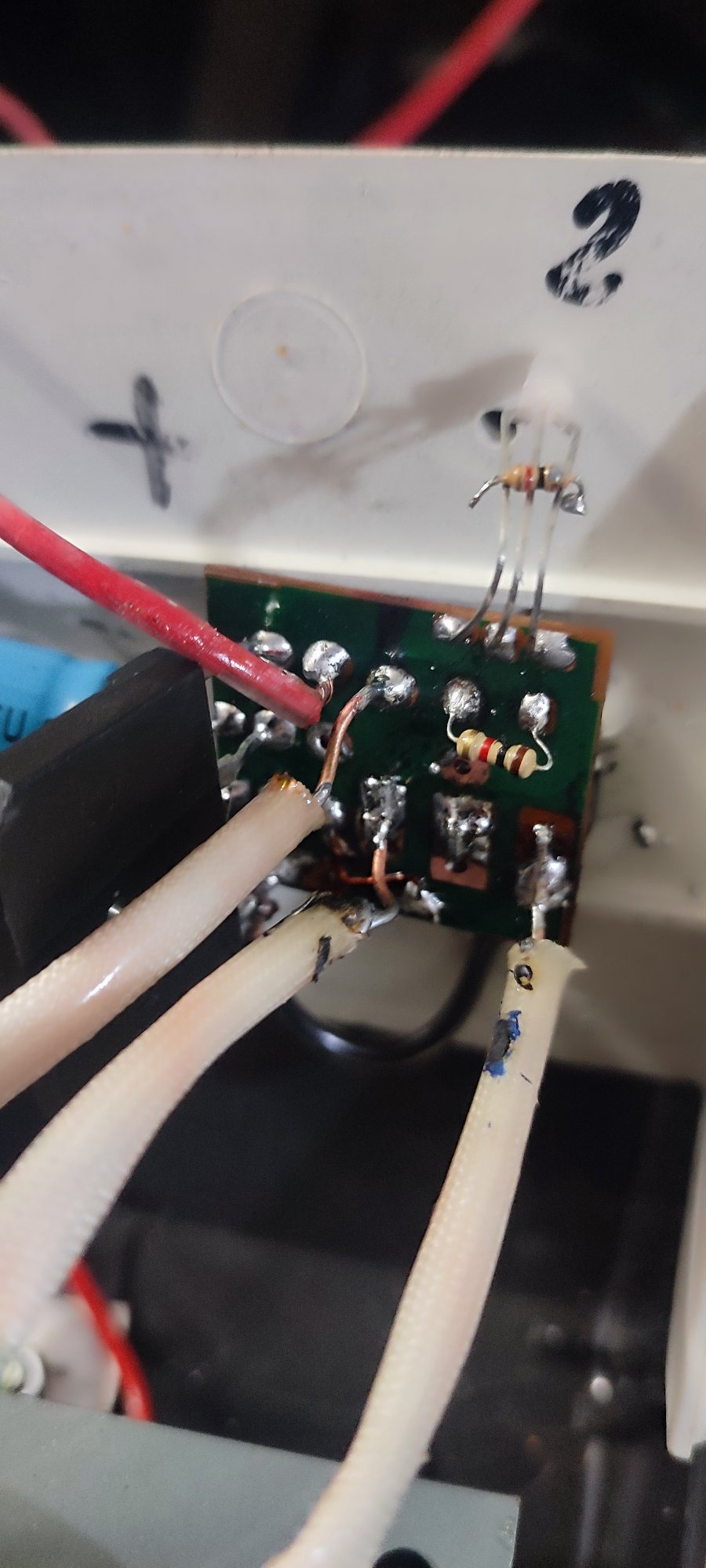

اینم عکس



[meahdi]

وقت بخیر
منبع تغذیه شما از نوع ترانس سیمپیچی شده هست و بیشتر به عنوان شارژر باتری اتفاده میشه
ترانس های سیم پیچی شده برخلاف سوئیچینگ ها با افزایش جریان مصرفی ولتاژ کاهش پیدا میکنه و لتاژ نامی در جریان نامی هست
در حالت بی باری خازن بیشتر از حد نامی ترانس شارژ میشه
میتونید یک عدد لامپ 12 ولت خودرویی ( لامپ پشت آمپر ) وصل کنید و ولتاژ رو اندازه گیری کنید



[Navid-Aref]

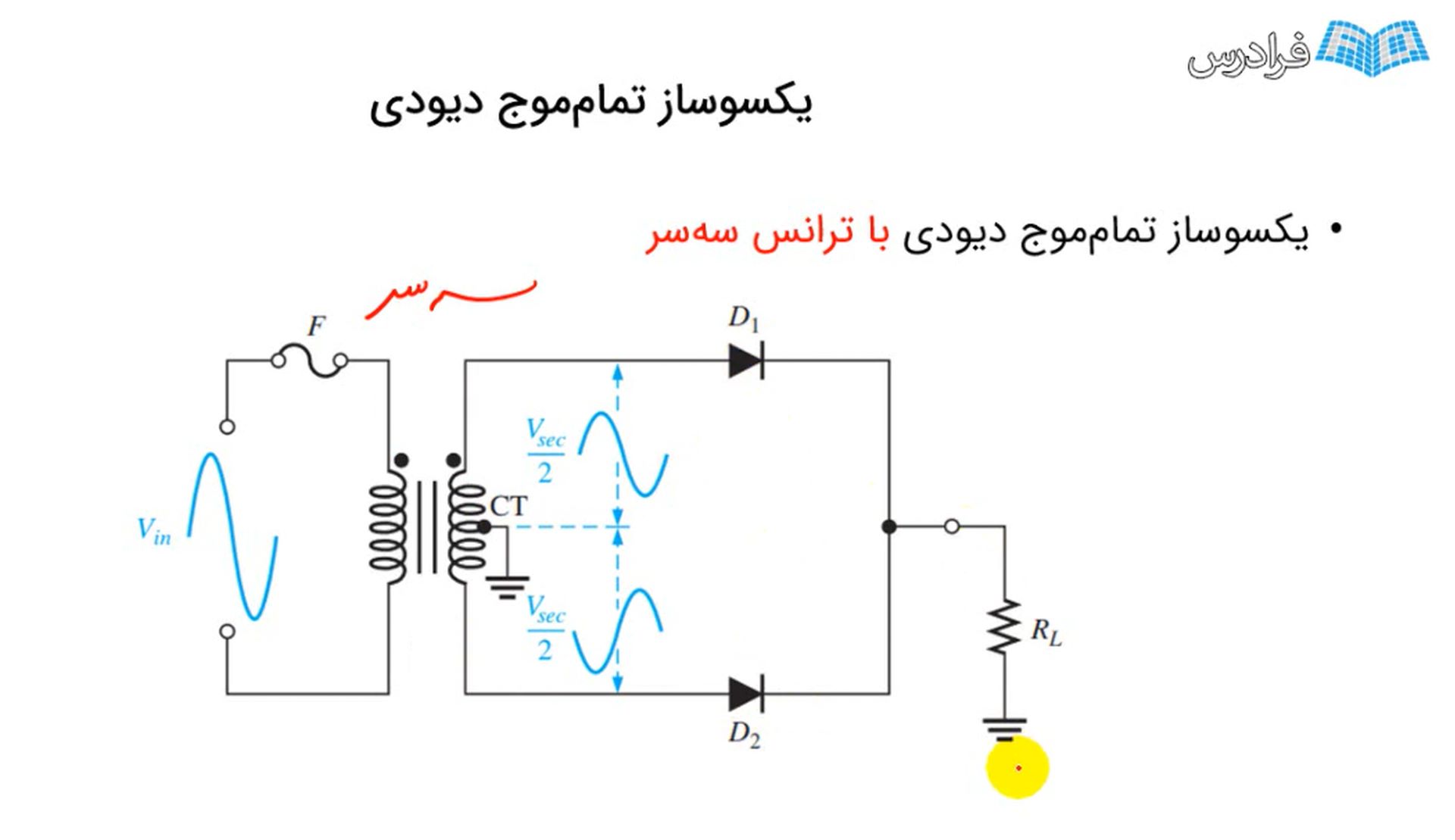

درود. این ترانس های سه سر رو برای ساختار یکسوسازی دو دیودی (سر وسط ترانس متصل میشه به منفی خروجی) طراحی می کنن و اگر از پل دیود ( چهار عدد) و فقط دو سر کناری ترانس استفاده کنید ولتاژ زیاد می شود. در اکثر این شارژر باتریهای بی کیفیت بازاری از خازن خروجی هم استفاده نمی کنند. وجود خازن صافی علاوه بر این اینکه ریپل ولتاژ رو می گیرد، باعث افزایش ولتاژ خروجی هم می شود.



[daniyal18]

وقت بخیر
منبع تغذیه شما از نوع ترانس سیمپیچی شده هست و بیشتر به عنوان شارژر باتری اتفاده میشه
ترانس های سیم پیچی شده برخلاف سوئیچینگ ها با افزایش جریان مصرفی ولتاژ کاهش پیدا میکنه و لتاژ نامی در جریان نامی هست
در حالت بی باری خازن بیشتر از حد نامی ترانس شارژ میشه
میتونید یک عدد لامپ 12 ولت خودرویی ( لامپ پشت آمپر ) وصل کنید و ولتاژ رو اندازه گیری کنید

درود ممنون برا راهنمایی
ولی اوایل خرید با ولتاژ نامی درج شده اختلاف چندانی نداشت ...با این حال تست و اعلام میکنم .



[daniyal18]

درود. این ترانس های سه سر رو برای ساختار یکسوسازی دو دیودی (سر وسط ترانس متصل میشه به منفی خروجی) طراحی می کنن و اگر از پل دیود ( چهار عدد) و فقط دو سر کناری ترانس استفاده کنید ولتاژ زیاد می شود. . در اکثر این شارژر باتریهای بی کیفیت بازاری از خازن خروجی هم استفاده نمی کنند. وجود خازن صافی علاوه بر این اینکه ریپل ولتاژ رو می گیرد، باعث افزایش ولتاژ خروجی هم می شود.

درود ممنون بابت پاسخگویی
و اینکه ی ترانس با سه ولتاژ متفاوت دارم که acهستش
مداری جمع جور کوچک مد نظرتون نیست که بین این سه سویچ کنه
یعنی وقتی از هرکدوم از ولت ها استفاده میکنیم همونو روند DCکردنشو پیاده کنه



[Navid-Aref]

خواهش می کنم. اگر خروجی حداکثری ترانس رو با یک مدار یکسوساز تمام موج و خازن صافی متناسب DC کنید و بعدش از یک ماژول کاهنده DC-DC متناسب با توان ترانسفورمر استفاده کنید عالی میشه. ولی اگر احتیاج به چند ولتاژ خاص دارید و نمی خواهید از روش قبل استفاده کنید احتیاج به یک سلکتور چرخشی (با وات متناسب با مدارتان) دارید تا سیم های خروجی ترانس رو بهش لحیم کنید و با چرخاندن اون، ولتاژهای مختلف AC رو در بین سر خروجی سلکتور و مشترک ترانس دریافت کنید و نهایتا خروجی رو DC کنید. البته فکر کنم اعداد ولتاژی که در خروجی به دست میان خیلی استاندارد و روند مثلا 5، 9، 12، 16 و غیره از آب درنیان.



[meahdi]

درود ممنون برا راهنمایی
ولی اوایل خرید با ولتاژ نامی درج شده اختلاف چندانی نداشت ...با این حال تست و اعلام میکنم .

خازن صافی رو هم تعویض کنید



[HS13&86]

با سلام خدمت دوستان و همکاران
ی مدار خیلی ساده منبع تغذیه شش و دوازده که توسط ی ترانس سه سیم خروجی برق ac
تبدیل به دیسی میشه و توسط ی کلید سه پل شش و دوازده
پشت مدار رو عکس میذارم ی چیز سادس
ولی ولتاژم بیشتره مثلا شش شده ۱۵ و دوازده شده ۱۷
ی مقاومتم بیشتر نداشت عوض کردم
خازنم که کارایی نداره این وسط ان چنان میشه ی راهنمایی برسونید ممنون

درود،
در منبع تغذیه های دارای ترانسفورمر هسته آهنی، این موردی که میگید طبیعی هست و برای مثال خودم آداپتور درجه 1 قدیمی دارم که ولتاژ روی اون 10 ولت درج شده ولی وقتی با مولتی متر خروجی دستگاه اندازه گیری میشه، ولتاژ 20 ولت بدست میاد و این ولتاژ تنها در صورتی به ولتاژ نامی میرسه که جریان کشی انجام بشه.
البته فرسودگی شارلاک سیم پیچ ترانس و یا فرسودگی لایه عایق روی هسته ترانس هم باعث افزایش ولتاژ خروجی در طول زمان میشه.



[electronium]

طرز کار ارتباط پین های کلید سلکتور بدونی میتونی حرکتی می خوای انجام بدی
در ضمن ترانس خطی ولتاژ مقادیر خروجیAC با ولتاژ خروجی سوئیچینگ DC متفاوته به طوری AC شما باید 6 ولت و 12 ولت رو با تلرانس اندک ac رو قبل پل دیود داشته باشی
