کمک: اتصال دوربین دربازکن الکتروپیک

[mybot]

سلام
با مانیتور 1286 پیک رو میخواستم بدون برد صوت روشن کنم و دوربین یکسره بهش وصل باشه ایا امکانش هست خیلی ممنونم اگر راهنمایی بفرمایید



[NICHICON]

سلام
بله امکان دارد

سیم زرد [video]دوربین به ترمینال شماره یک گوشی

سیم قرمز دوربین [+] به ترمینال شماره دوم گوشی

سیم مشکی دوربین [gnd) به ترمینال شماره سوم گوشی



[MajiDAmieE]

سلام
با مانیتور 1286 پیک رو میخواستم بدون برد صوت روشن کنم و دوربین یکسره بهش وصل باشه ایا امکانش هست خیلی ممنونم اگر راهنمایی بفرمایید

میخوایید تصویر دائم روشن بمونه ؟



[mybot]

میخوایید تصویر دائم روشن بمونه ؟

سلام خیر فقط جهت تست دوربین



[mybot]

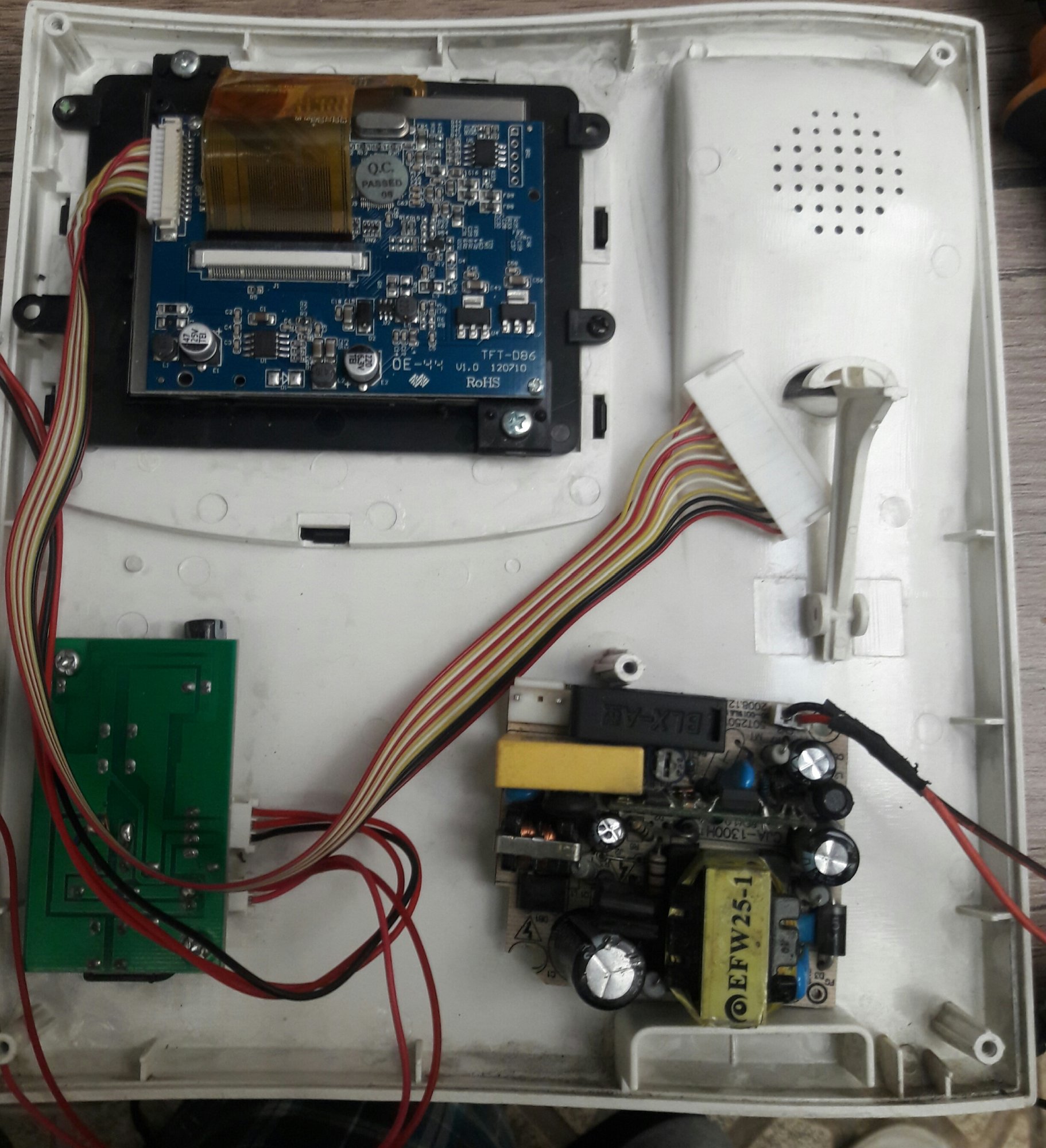

سلام خیر فقط جهت تست دوربین بدون برد قلاب میخواستم تصویر بگیرم ممنون میشم کمک بفرمایید البته برد قلاب هست ولی ضربه حورده اتصال کوتاه شده نقشه سوکت مانیتور رو راهنمایی بفرمایید



[mybot]

سلام
بله امکان دارد

سیم زرد [video]دوربین به ترمینال شماره یک گوشی

سیم قرمز دوربین [+] به ترمینال شماره دوم گوشی

سیم مشکی دوربین [gnd) به ترمینال شماره سوم گوشی
