درخواست: کسی میدونه علت سوختن LM317 چیهه؟

[mohssen]

سلام من برای روشن کردن یه ردیف دو عددی از ال ای دی های یک وات اس ام دی از از سی lm317 استفاده میکنم به طوری که بین پایه های خروجی و کنترل یه مقاومت220 اهم میزنم
با یه مقاومت 830 اهم هم منفی رو میدم به پایه کنترل
خروجی ای سی میشه 5.996 که برای دوتا ال ای دی موازی مناسب هست
ولی همون لحظه اول ای سی میسوزه و اتصال میشه
کسی میدونه علت چیه و راه چاره چیه؟
امروز سه تا ای سی سوووخت



[Service Manual]

درود

اگر مطمئن هستید که مدار رو درست بستید ، یک سری LM317 پلاستیکی داخل بازار هست که همشون مشکل دارند ، بهتر هست از نمونه فلزی مرغوب استفاده کنید .

بهترین کار استفاده از ماژول زیر هست ; ساده ، کوچک ، مطمئن با آمپر مناسب و ولتاژ قابل کنترل :

ماژول مبدل و رگولاتور دی سی به دی سی ، منبع تغذیه قابل تنظیم 3 آمپر - 1.25 تا 35 ولت



[کـیهان]

سلام من برای روشن کردن یه ردیف دو عددی از ال ای دی های یک وات اس ام دی از از سی lm317 استفاده میکنم به طوری که بین پایه های خروجی و کنترل یه مقاومت220 اهم میزنم
با یه مقاومت 830 اهم هم منفی رو میدم به پایه کنترل
خروجی ای سی میشه 5.996 که برای دوتا ال ای دی موازی مناسب هست
ولی همون لحظه اول ای سی میسوزه و اتصال میشه
کسی میدونه علت چیه و راه چاره چیه؟
امروز سه تا ای سی سوووخت

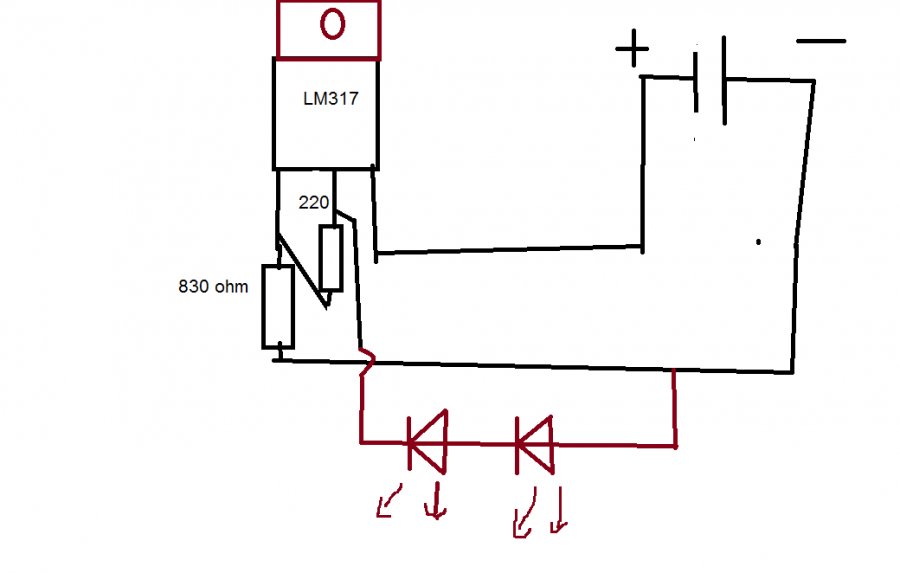

مشاهده فایل‌پیوست 127494

با سلام
اگر جنس آی سی مرغوب باشه با توجه به اینکه مدار درست بسته شده و مصرف کننده هم که دو تا ال ای دی که با هم سری شده و جریان زیادی نمی کشه و نبایستی بسوزه.
اگر به یک آی سی مرغوب از روی بردهای اوراقی گیرنده های DVBS یا شاسی تلویزیون پارس اکو2 دسترسی دارید ، امتحان کنید.
ضمنا ولتاژ ورودی DC چند ولت هست ؟



[solara]

سلام من برای روشن کردن یه ردیف دو عددی از ال ای دی های یک وات اس ام دی از از سی lm317 استفاده میکنم به طوری که بین پایه های خروجی و کنترل یه مقاومت220 اهم میزنم
با یه مقاومت 830 اهم هم منفی رو میدم به پایه کنترل
خروجی ای سی میشه 5.996 که برای دوتا ال ای دی موازی مناسب هست
ولی همون لحظه اول ای سی میسوزه و اتصال میشه
کسی میدونه علت چیه و راه چاره چیه؟
امروز سه تا ای سی سوووخت
مشاهده فایل‌پیوست 127494

سلام دوست خوبم.اول باید بدونید که ال ای دی های شما چند ولت و چند امپر هستن.اینکه میگین یک وات هستش چیز کاملی نیست.
اگه led های شما 3.2 ولتی باشند و موازی هم بسته باشید به 3.2 ولت ولتاژ نیاز دارین نه بیشتر.در این حالت جریان های مصرف کننده باهم جمع میشن.مثلا اگه احتمالا جریان هر یک 350mA باشه و چون موازی کردین جریان جمع میشه.یعنی700mA.چون ولتاژ شما بیش از3.2هست در نتیجه ال ای دی ها جریان زیادی میکشند و در نتیجه ای سی میسوزه.شما کافیه که ب جای موازی کردن ال ای دی ها رو سری کنید.موفق باشید

فرستاده شده از GT-I9105P



[A R A S H]

سلام
مشکل اینجاس که شما lm317 رو در حالت ولتاژ رگولاتور بستین
برای درایور led درحالت رگولاتور جریان باید بسته بشه که ولتاژ ورودی و خروجی یکیه اما جریان قابل کنترله



[mohssen]

سلام 12 ولت دو امپر



[mohssen]

سلام
مشکل اینجاس که شما lm317 رو در حالت ولتاژ رگولاتور بستین
برای درایور led درحالت رگولاتور جریان باید بسته بشه که ولتاژ ورودی و خروجی یکیه اما جریان قابل کنترله

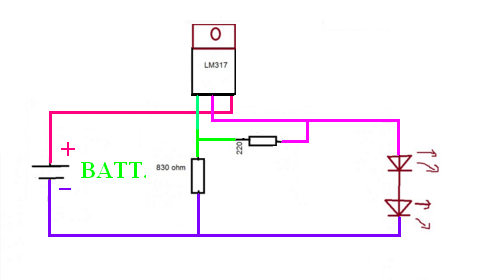

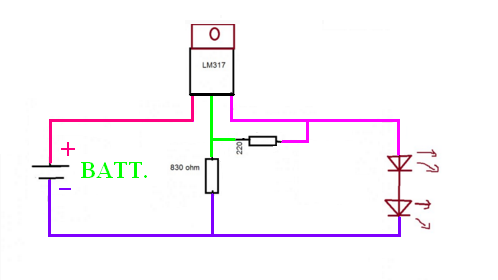

سلام مدارش رو برای دو تا ال ای دی ترسیم میکنید؟



[A R A S H]

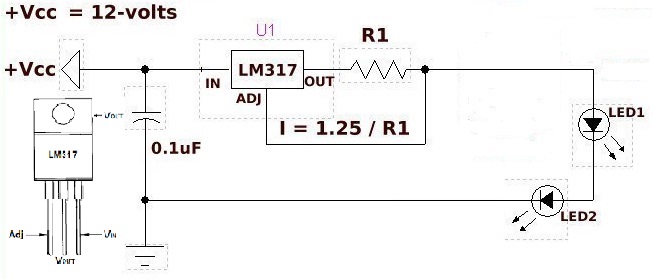

طبق فرمول محاسبه جریان توی این ایسی جریان خروجی = 1.25 تقسیم بر مقاومت R1
اگه مقاومت R1 رو 4.2 اهم انتخاب کنید طبق فرمول جریانی حدود 300 میلی امپر میده و دیگه مهم نیس چندتا Led باهم سری میکنید میتونه یکی باشه میتونه 4 تا باشه اما ولتاژ ورودی باید از جمع ولتاژ مورد نیاز تمام led ها بیشتر باشه
توان مقاومت هم باید حداقل معادل توان Led ها باشه مثلا برای 2 تا LED یک وات مقاومت 2 وات نیازه
شما برای دوتا LED یک وات از یک مقاومت 4.2 اهم 2 وات استفاده کنید



[mohssen]

الان همه
lm317
هامو سوزوندم
شنبه باز میخرم تست میکنم



[علی تحیری 1]

سلام من برای روشن کردن یه ردیف دو عددی از ال ای دی های یک وات اس ام دی از از سی lm317 استفاده میکنم به طوری که بین پایه های خروجی و کنترل یه مقاومت220 اهم میزنم
با یه مقاومت 830 اهم هم منفی رو میدم به پایه کنترل
خروجی ای سی میشه 5.996 که برای دوتا ال ای دی موازی مناسب هست
ولی همون لحظه اول ای سی میسوزه و اتصال میشه
کسی میدونه علت چیه و راه چاره چیه؟
امروز سه تا ای سی سوووخت
مشاهده فایل‌پیوست 127494

با سلام خدمت شما کاربر گرامی:
شما جای قطب منفی باتری را علامت + گذاشتید. و ولتاژ باتری را اعلام نکرد ید. آیا باتری برعکس وصل نشده است.
