با سلام
مدل پاور: Green GP380A
مشکلات:
ولتاژ 5VSB و سیم سبز ندارد
خازن های 10 میکرو 50 ولت 470 میکرو 16 ولت عوض کردم یک دیود زنر جلوی ترانزیستور c945 سوخته بود شکل روش دیدم وقت نوشته بود 20 و زیرش نوشته 2 نمیدونستم چند ولت یک 8 دیود زنر نمیدونم 8 ولت بود 18 ولت بود گذاشتم پاور روشن کردم در قسمت مدار اولیه صدای انفجار داد ترکید :
فقط دوستان قسمت پشت برد عکس میزارم ببنید مسیر بعضی میترالها کنده شده فکر کنم اتصال کوتاه باعث انفجار پاور شده :

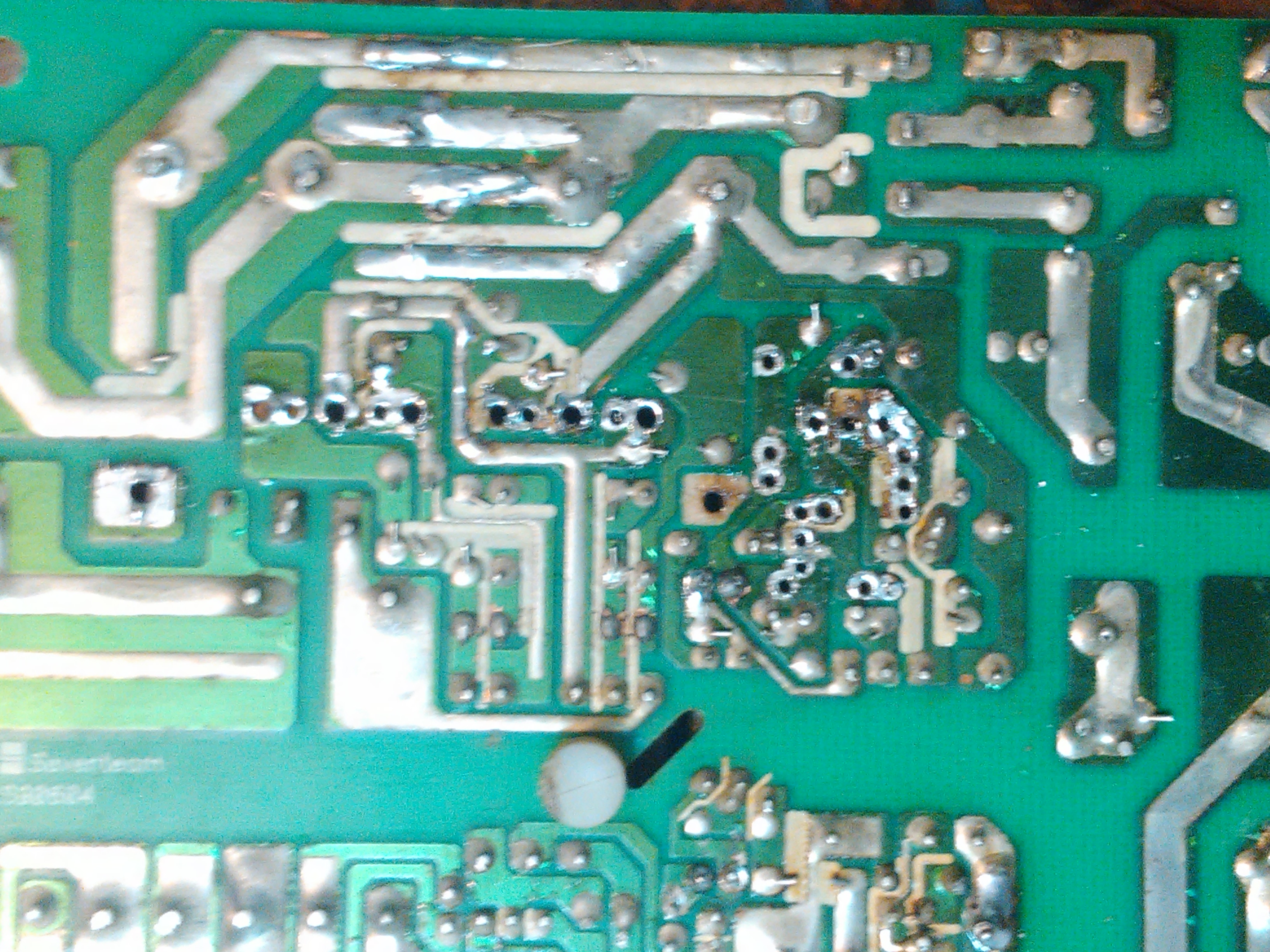

عکس از پشت برد پاور :
مشاهده فایل‌پیوست 150886

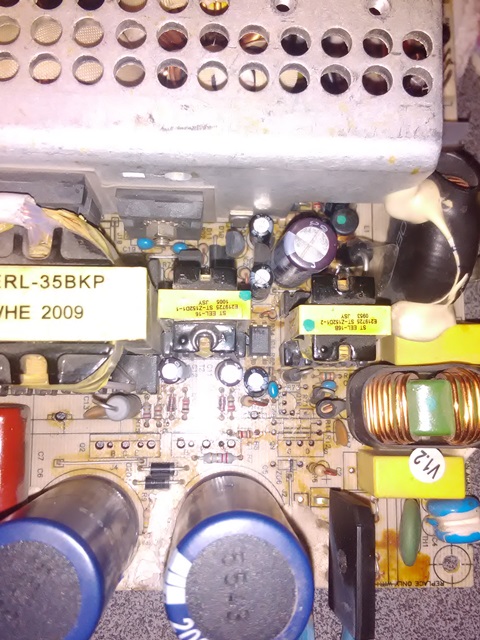

مورادی که الان دارم عکس ازمدار اولیه :
مشاهده فایل‌پیوست 150883
قسمتهایی که خراب شده بود به ترتیب :
ماسفت ترکیده بود
ترانزیستور c945
مقاومت های 1.2 دهم اهمی
یک مقاومت نمیتونم بخونم فکر کنم 37 اهم باشه
دیود زنر که مشخص نیست

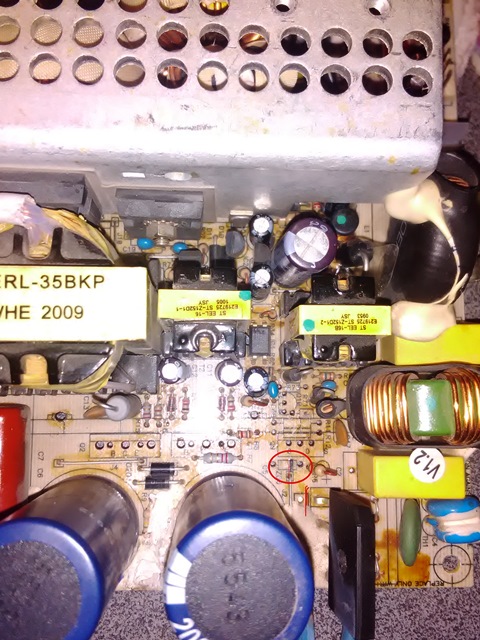

در عکس زیر قسمتی که دبود زنر قرار داره:
مشاهده فایل‌پیوست 150884

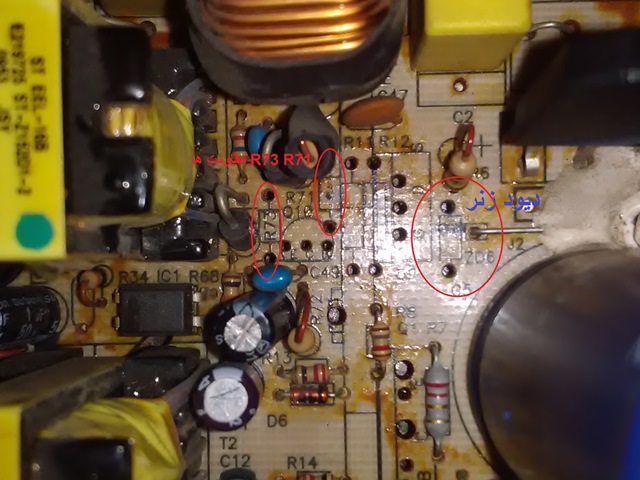

از نمای نزدیک قسمت دیود زنر نمیدونم چند ولت میخواد و قسمتهای مقاومت R71 وR73 هم کاملا خوانده نمیشه :
مشاهده فایل‌پیوست 150885
ماسفت کلا ترکیده مدل: K4113 هر چی گشتم بازار نداشت دوستان چه مدل های مشابه دیگه ای میشه جاش گذاشت ؟
در این عکس قسمتی که ترانزیستور c945 دو تا پایشه به هم بازار میدن نمیدونم اتصاله یا از خود پاور ممکنه باشه:
مشاهده فایل‌پیوست 150887
دوستان لطفا راهنمایی کنید با این شرایط اگر قطعات تعویض کنم آیا امکان نداره دوباره قطعات بترکه بقیه قطعات مدارو اولیه سالم هستند؟

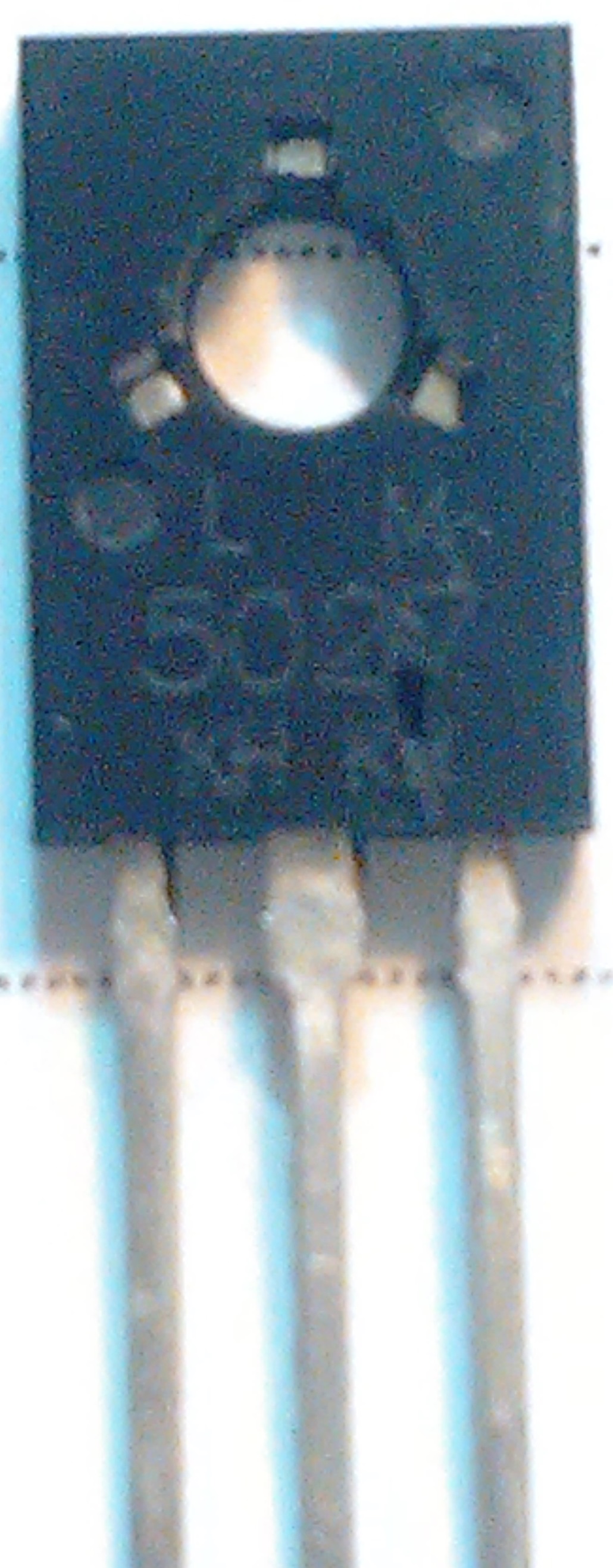

دوستان یک ماست پاور دیگه هست ترکیده بازرا هر چی گشتم نداشت دیتا شیدشم نتونستم پیدا کنم بی زحمت راهنمایی کندی مدل مشابه چی بزارم:
مدل پاور:STORM ST-750w
مدل ماسفت: LM 5027 KH
مشاهده فایل‌پیوست 150888
