ولتاژ رگلاتور 1117 مودم tp-link TD-W8901N

[meahdi]

سلام عرض شد خدمت همکاران عزیز
با توجه به مقادیر اندازه گیری شده (قرمز رنگ) مشکل از کجا میتونه باشه؟
تشکر

چه مشکلی دارید؟؟



[electronium]

The AMS1117-ADJ and AMS1117-1.2,-1.5,-1.8,-2.5,-2.85, -3.3 and-5 are low dropout three-terminal regulators with 1A output current capability. These devices have been optimized for low voltage where transient response and minimum input voltage are critical. The 2.85V
version is designed specifically to be used in Active Terminators for SCSI bus.​

AMS1117-ADJ و AMS1117-1.2،-1.5،-1.8،-2.5،-2.85،
-3.3 و-5 رگولاتورهای سه ترمینال کم خروجی با
قابلیت جریان خروجی 1A این دستگاه ها بوده اند
بهینه شده برای ولتاژ پایین که در آن پاسخ گذرا و
حداقل ولتاژ ورودی بسیار مهم است نسخه 2.85 ولت است
به طور خاص برای استفاده در ترمیناتورهای باس SCSI فعال طراحی شده است



[Mahdi neda]

چه مشکلی دارید؟؟

من کارم تعمیرات مودم نیست تو این چند سال گذشته یه چند تا مودم برام آوردن که معمولا مشکل خازنی داشته که اوکی شده،یکی دوتا هم خیلی وقت پیش فلش کردم که راستش یادم نیست چه اروری داشتم.
الانم دو سه تا برام آوردن که نپرسیدم مشکلشون چیه.
خواستم ببینم کلا ولتاژاشون چگونه باید باشن؟
واین حرارت بالای اون دو تا آی سی کوچیک طبیعیه؟
شاید کمکی باشه برای بنده و بقیه همکاران
تشکر



[electronium]

اگه به متن که از پارگراف اول دیتاشیت این آیسی فرستادم دقت کنید نوشته این پارت نامبر رگلاتور 1117 در نوع ادجاست(ادجاستینگ) قابل تنظیم و نوع معمولی رو با ولتاژ های مختلف لازم اشاره کرده ولتاژ پایین برای ورودی در حالت گذرا بر طبق جداول این آیسی برای خروجی 1.2 -1.8 -2.5 باید حداقل 2.85 ولت به پایه 1 و 3 با تقسیم مقاومتی برسه



[Mahdi neda]

الان مودم در حاله کار کردن هست اما ولتاژه پایه های رگلاتور
پایه ۱و۲ ۱.۲ ولت
پایه ۱و۳ حدودا ۴ ولت
می باشد

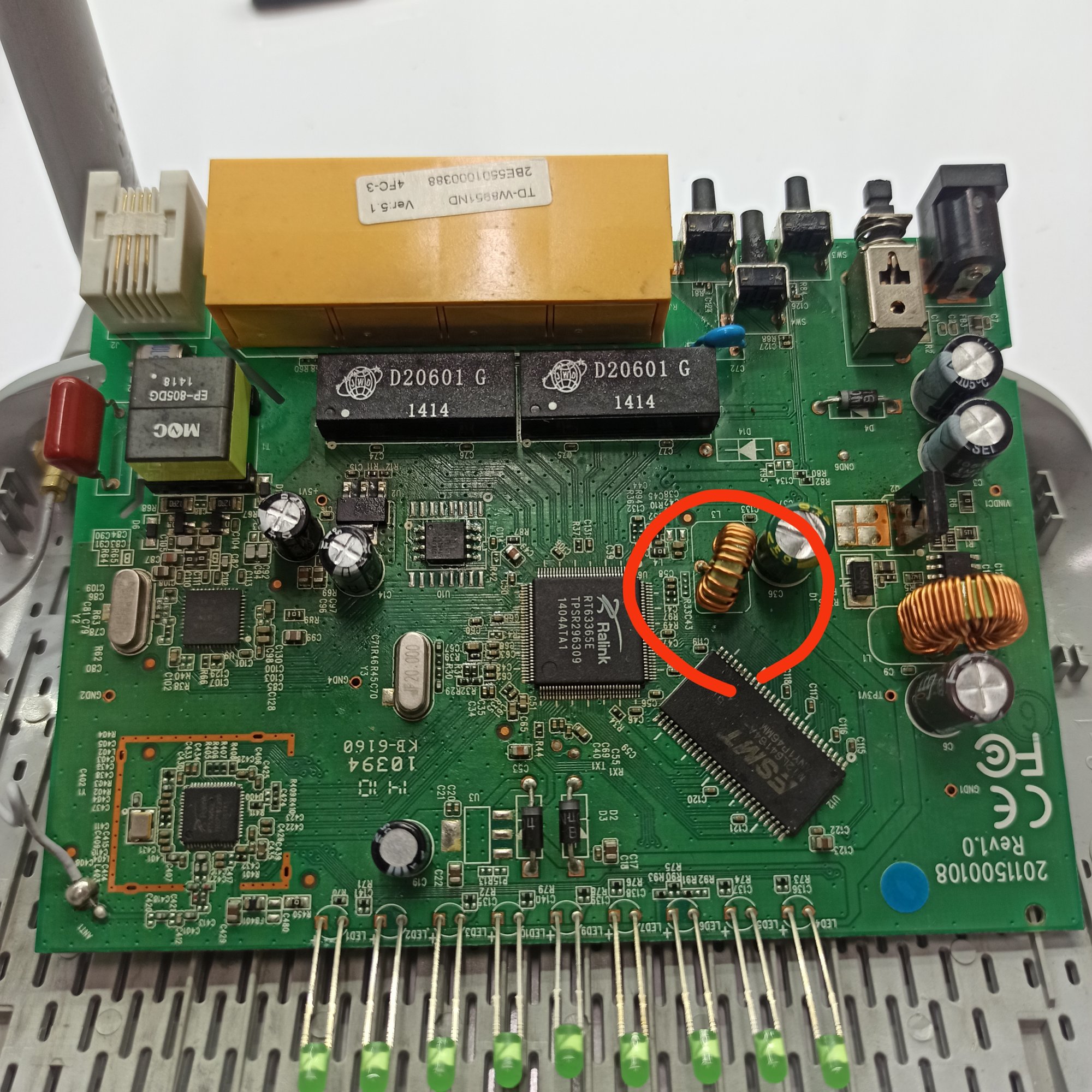

خازن c14 پشت رگلاتور و خازن c19 پشت led وای فای و آی سی های u9 و u400 به شدت داغ است
خازن های ورودی هم رفته رفته داغ می شوند
آیا مشکل از رگلاتور یا مقاومت هاش است؟



[fakoor86]

سلام
رگولاتور موردنظر از نوع متغیر یا ادجاست هست ADJ AMS1117 و ولتاژ خروجیش باتوجه به نزدیکی به آی سی فلش باید 3.3 ولت باشه



[infoshinfo]

سلام
در مدل‌های مختلف آیسی 1117 به دنبال کد روی آیسی، ولتاژ خروجی آن مشخص شده که با مراجعه به دیتاشیت آیسی می‌توان آنها را تفکیک نمود.

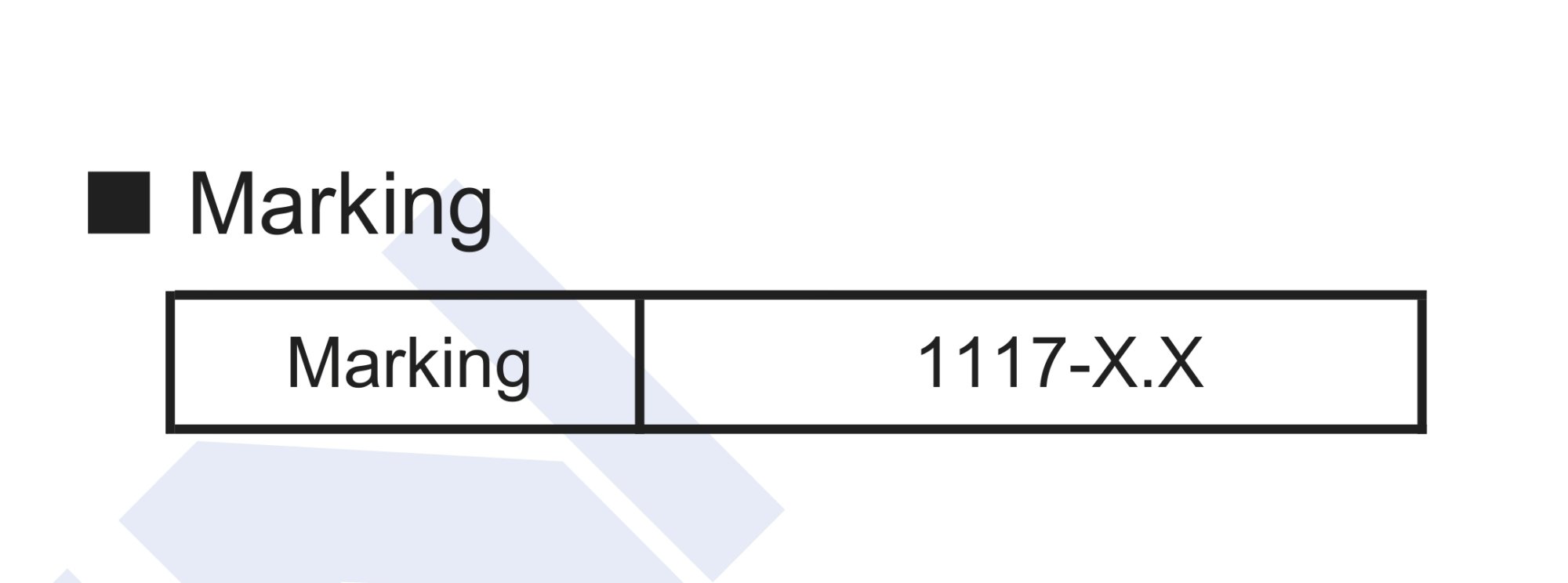

بطور مثلا در دو مدل از این آیسی که توسط دو شرکت مختلف تولید شده؛ می‌توان چگونگی تشخیص ولتاژ آنها را از روی کد درج شده روی آیسی مشاهده کرد؛ که تصویر آنها را در ادامه می‌آورم.

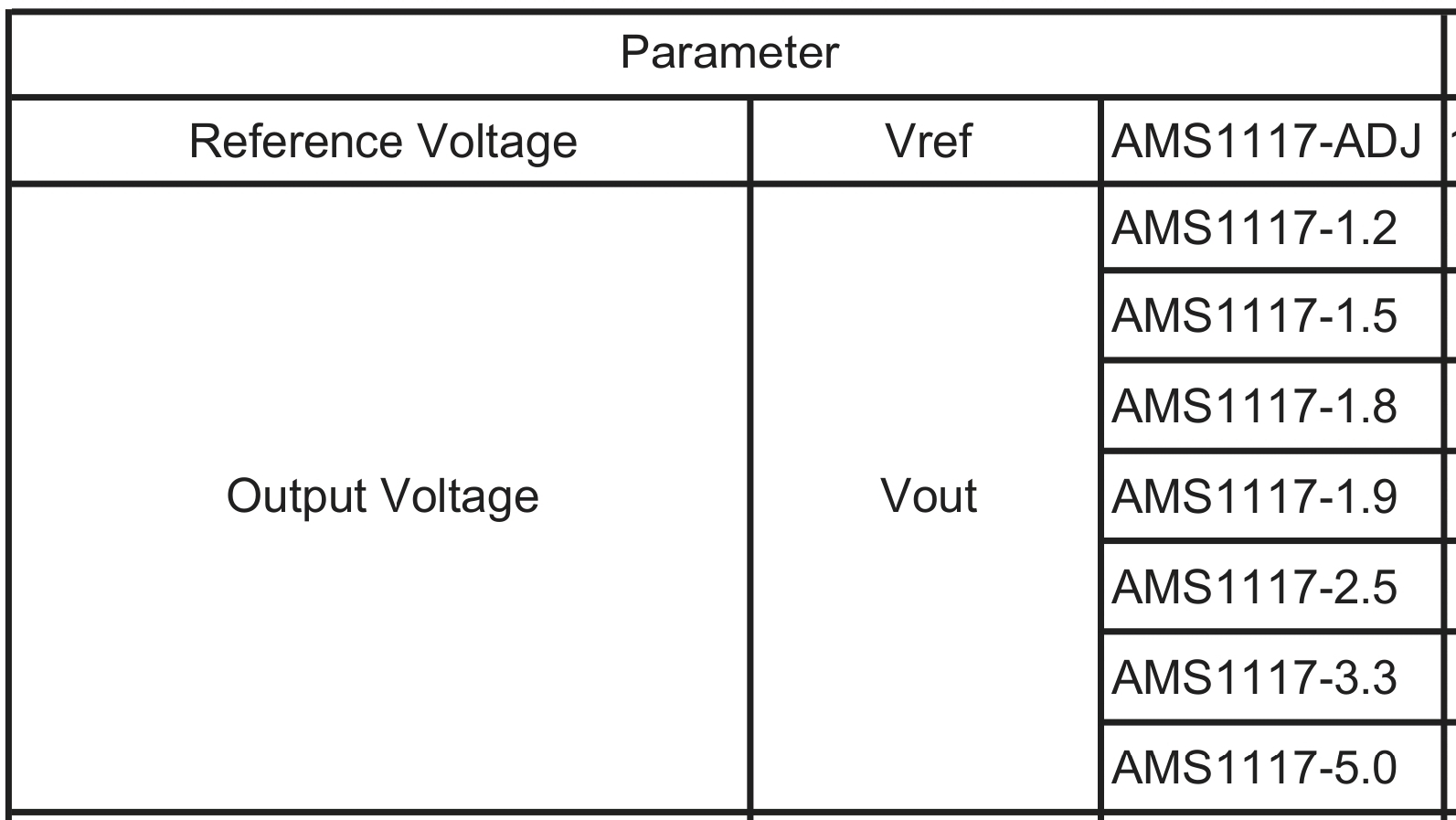

مدل AMS1117 :

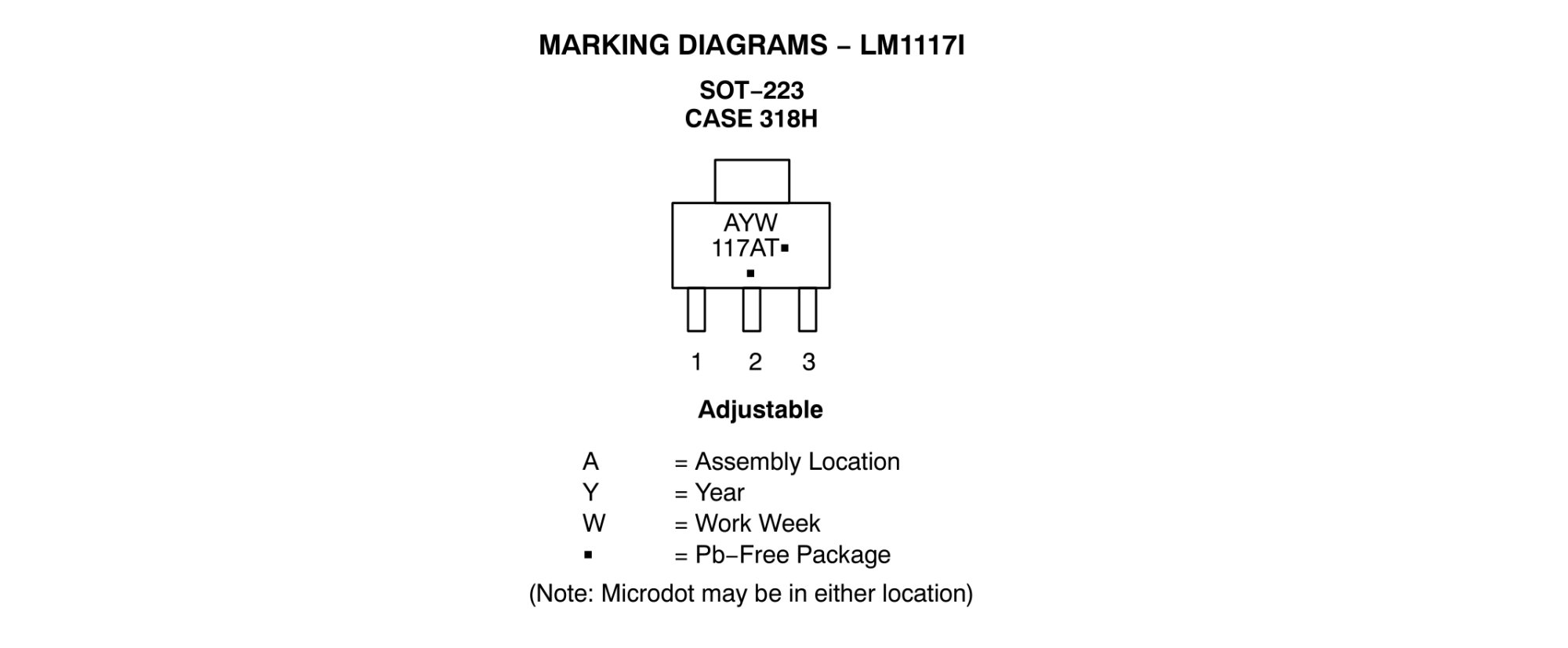

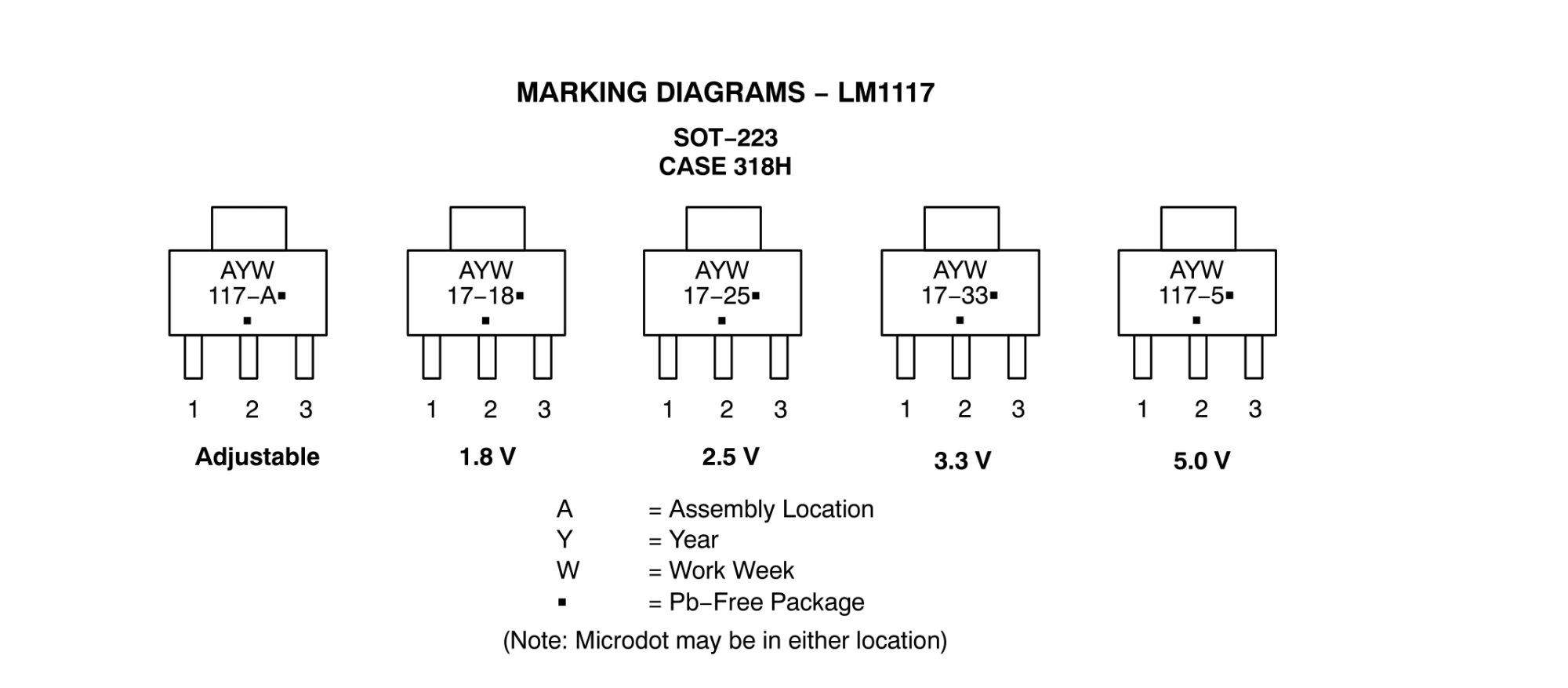

و در نوع LM1117 :

ضمنا از طریق سایت EE Power می‌توان با وارد کردن کامل و یا بخشی از اطلاعات، ولتاژ خروجی، مقدار اهم مقاومت و ... را بدست آورد.

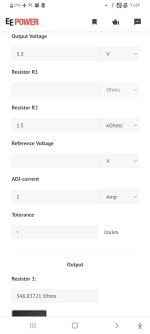

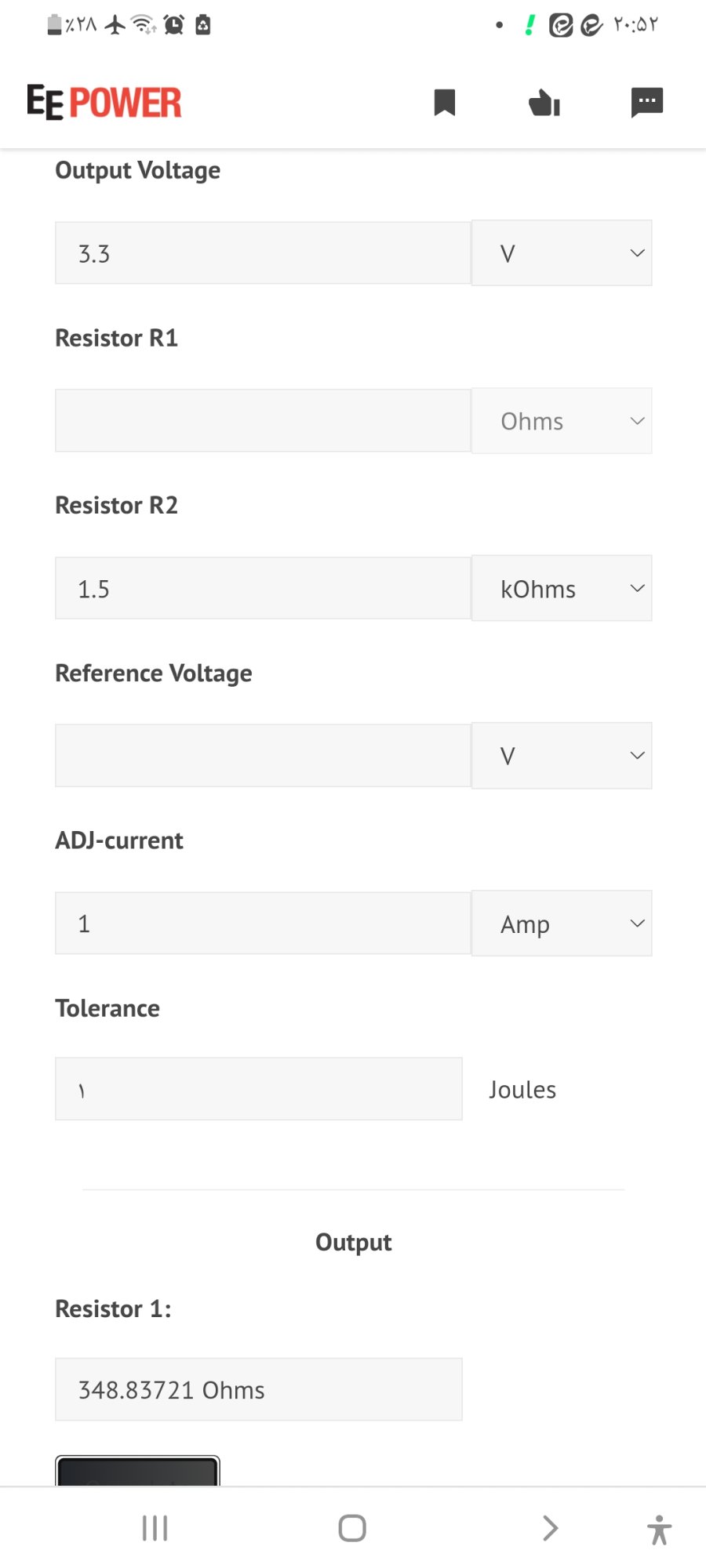

بطور مثال در تصویر ذیل ولتاژ خروجی، مقاومت دوم و آمپر خروجی را مشخص کردم و سایت مقدار اهم مقاومت اول را داد.



[alirezashabani]

سلام خدمت همکاران عزیز، دوستان من روی این پایه(در عکس مشخص کردم) هیچ ولتاژی ندارم خازن کناری باد کرده بود عوض کردم اما ولتاژی ندارم بنظر ایراد از کجاست این پایه به کجا وصله؟



[meahdi]

وقت بخیر
اگه بقیه ولتاژ ها رو دارید RT63365E سوخته



[alirezashabani]

وقت بخیر
اگه بقیه ولتاژ ها رو دارید RT63365E سوخته

همه ولتاژ ها هست بجز همونی که گفتم و پایه ۱ ای سی فلش هم بجای ۳.۳ شده ۱.۶
