نیازمند نقشه یا شماتیک DVR 16 ch نونیمAHB8016T-NC-N68C V1.01B 0287206261

[mr-ha]

سلام به همه دوستان

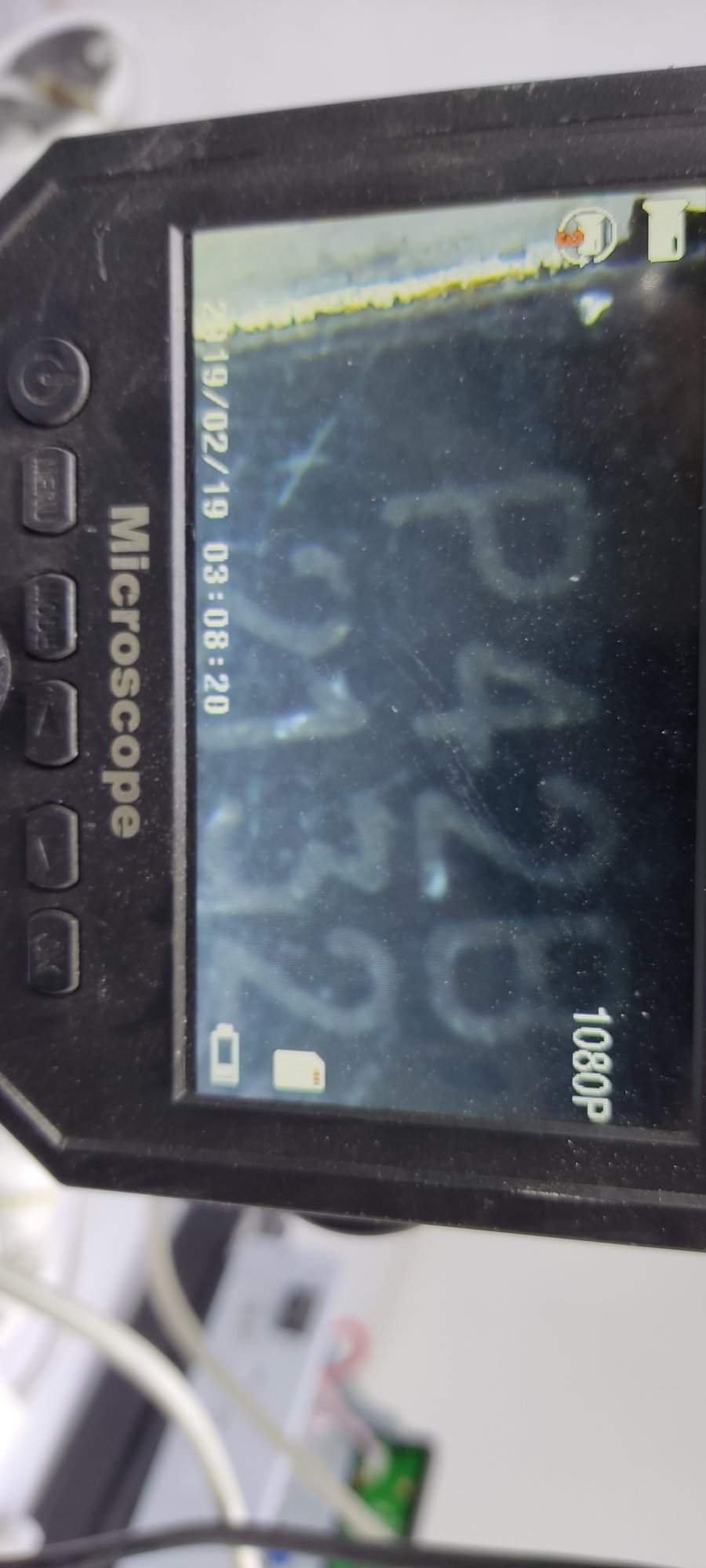

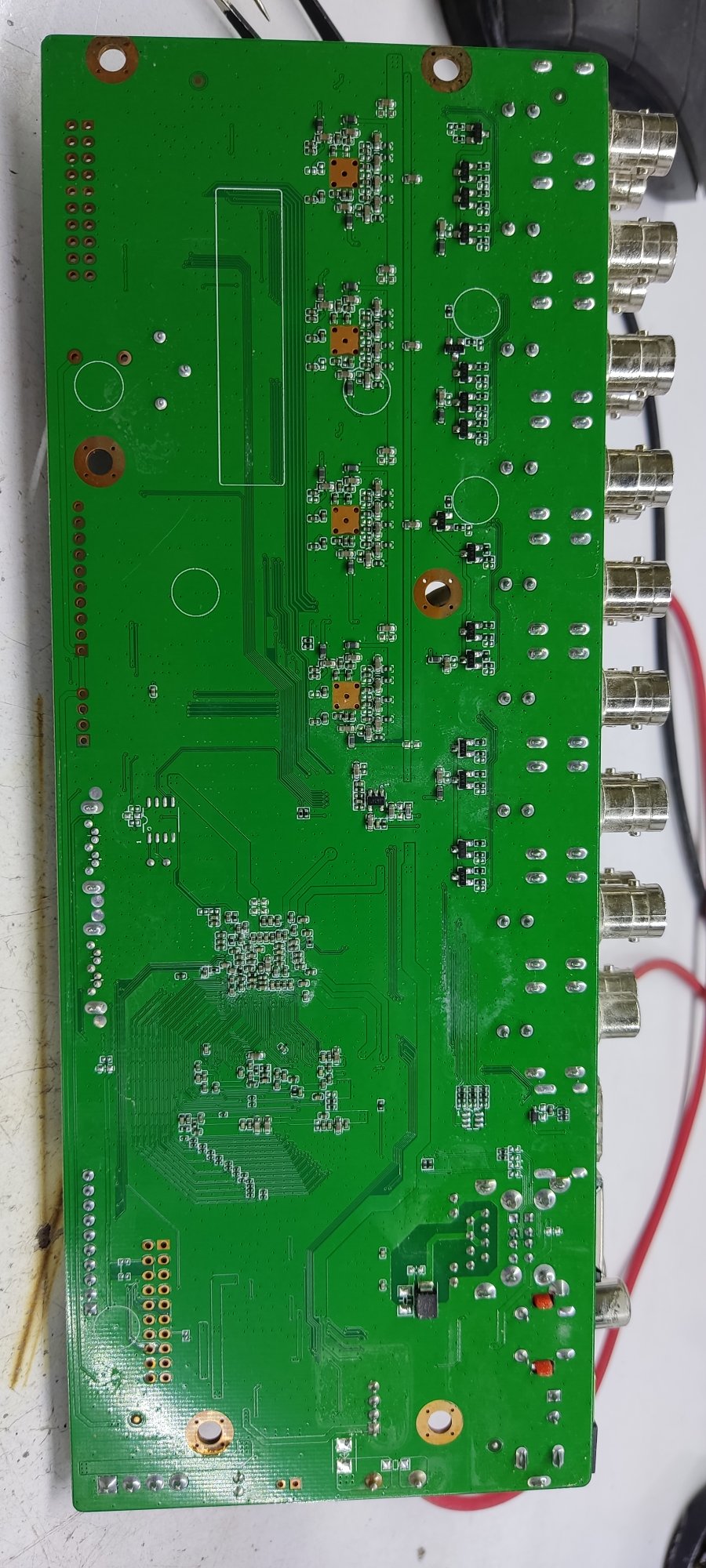

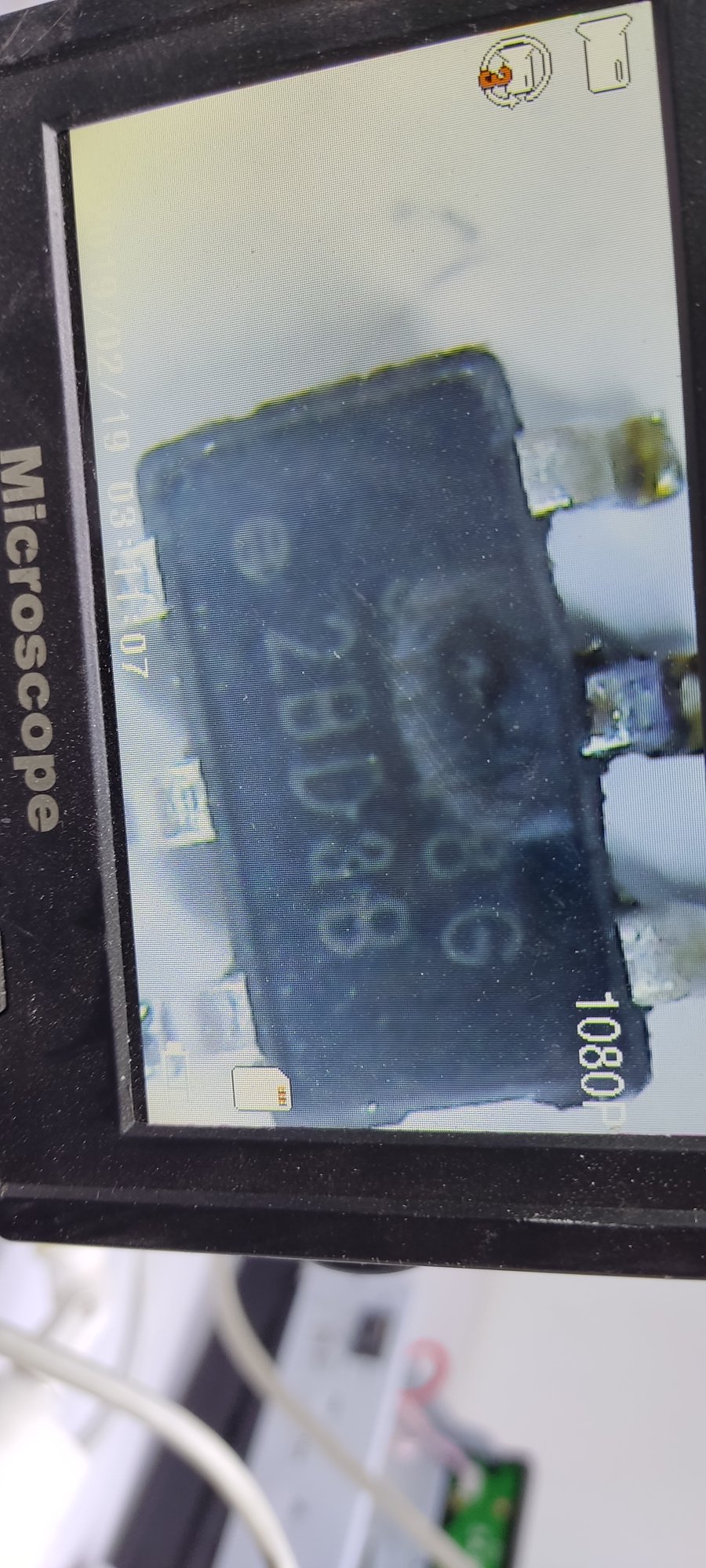

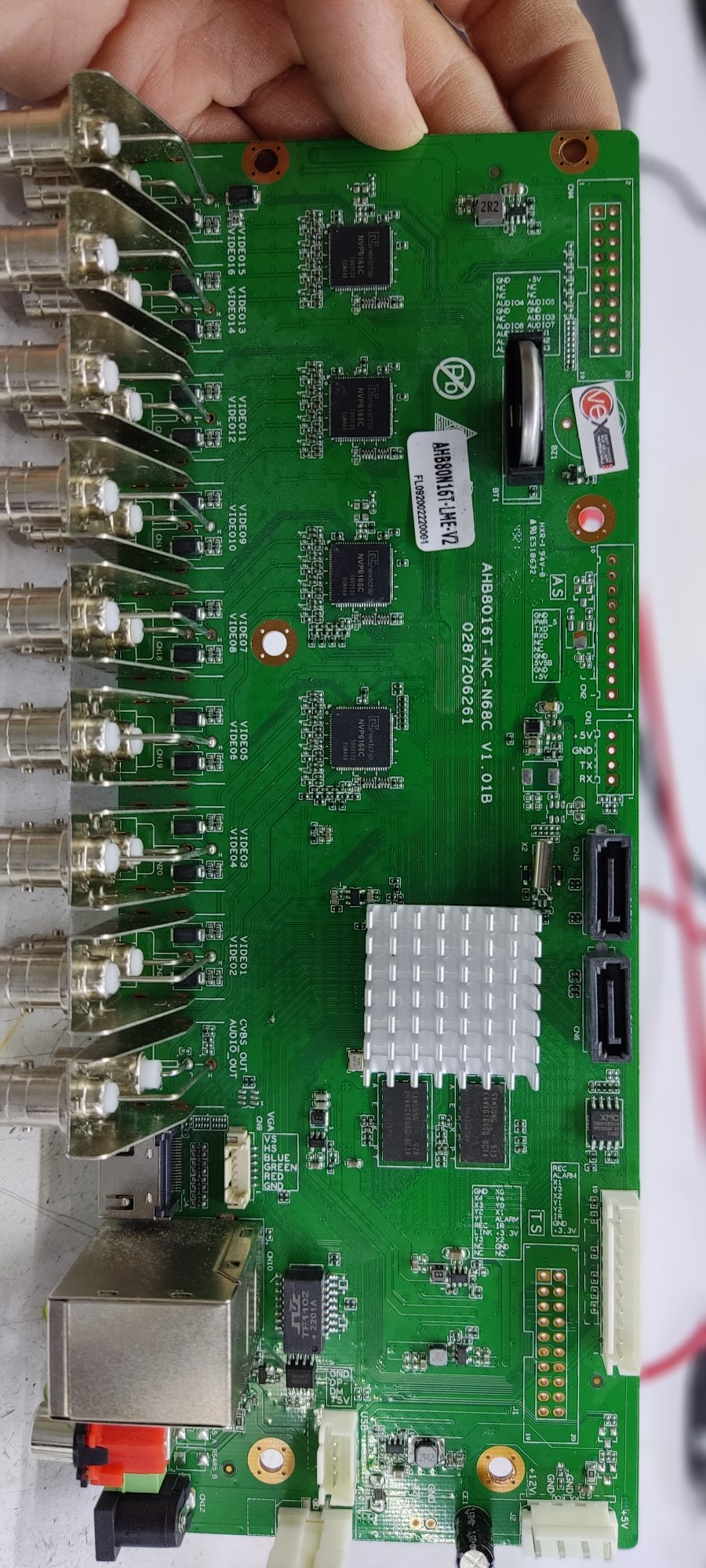

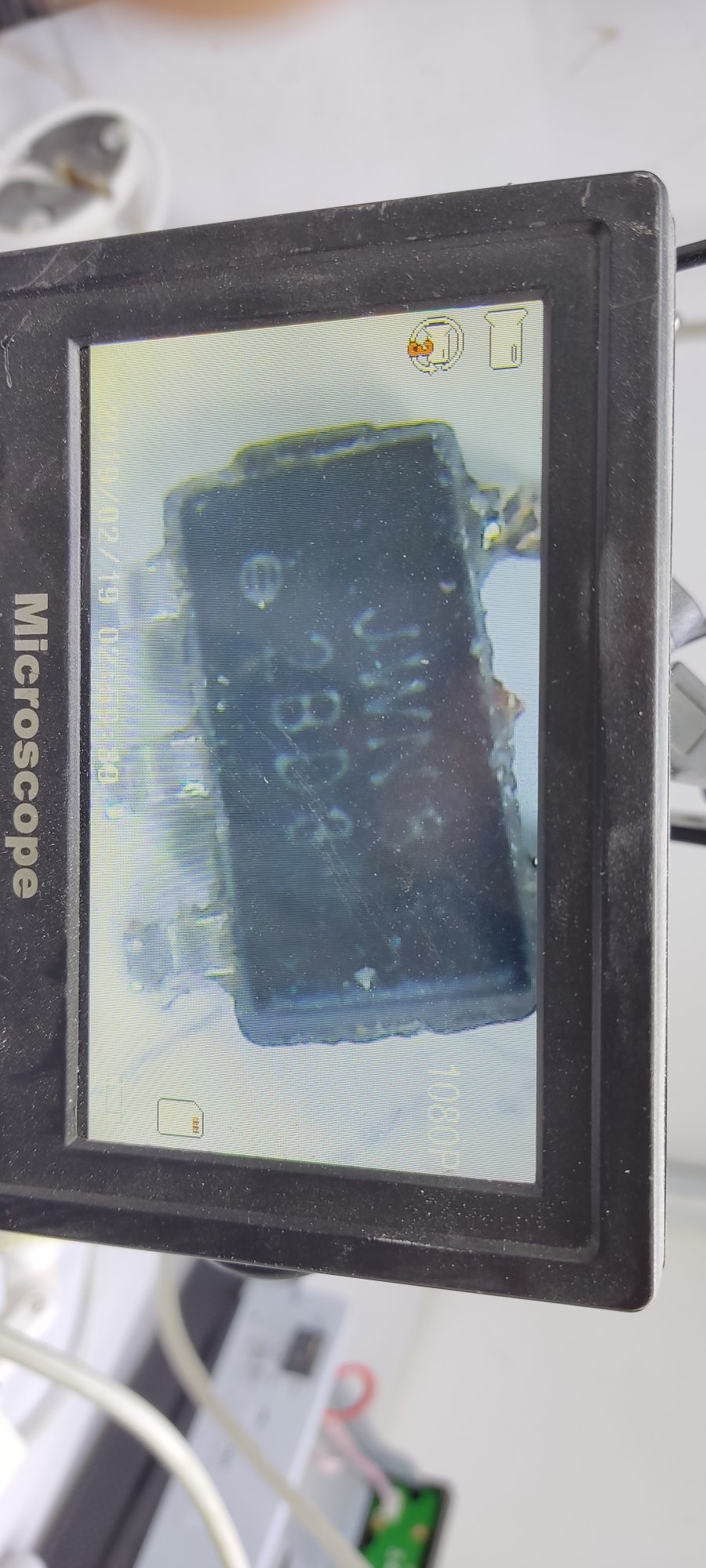

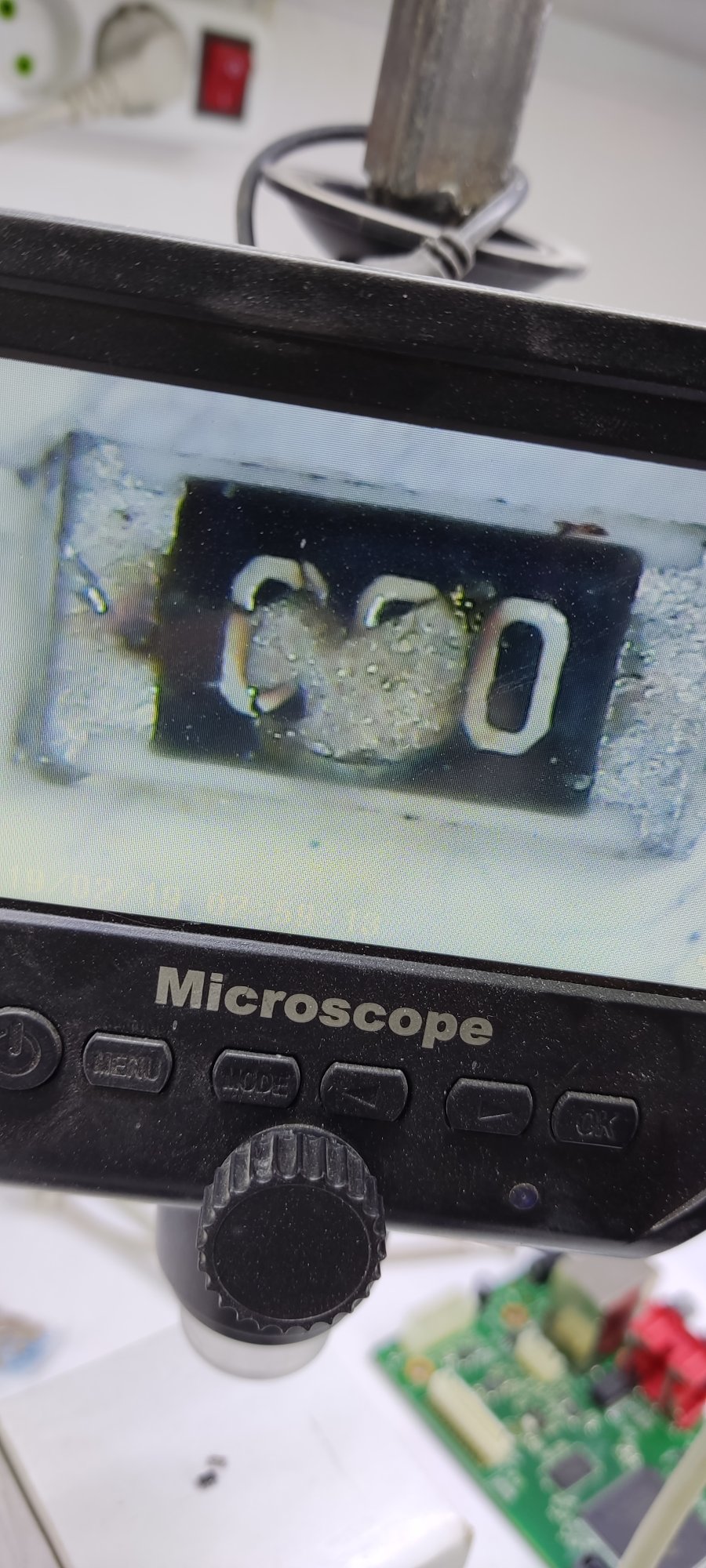

یه دستگاه دی وی ار ۱۶ کانال اوردن که متاسفانه اشتباهی به برق ۲۲۰ ولت وصل شده و چندتا از قطعات روش ترکیده و اصلا مشخص نیست،لطفا اگه کسی از این دستگاه شماتیک یا نقشه داره لطفا قرار بده،چندتا عکس از برد و قطعاتش پیوست میکنم.
سوختگی زیاد داره.
AHB8016T-NC-N68C V1.01B 0287206261
ممنون



[dds1]

سلام. عکس از برد نذاشتی که ...



[mr-ha]

سلام. عکس از برد نذاشتی که ...

چرا گذاشتم



[Rezw.Ganji]

درود چند ساله تعمیرکارم هنوز به همچین چیزی دسترسی پیدا نکردم بسیاز زیاد هم سرچ انجام دادم



[mr-ha]

درود چند ساله تعمیرکارم هنوز به همچین چیزی دسترسی پیدا نکردم بسیاز زیاد هم سرچ انجام دادم

متوجه نشدم،یعنی به این مورد که به برق ۲۲۰ وصل بشه برنخوردید یا نقشه برد!!؟



[mehrdad cctv]

سلام قسمتهایی که نیاز دارید علامت بزنید من براتون عکس میفرستم فقط اگر بک اپ از ای سی فلش گرفتین من نیاز دارم



[dds1]

به نظرم سلف ها را بردار و بعد از شناسایی مقدار ولتاژ هر کدام، ولتاژ خارجی بده ببین اصلا پردازنده سالمه یا نه.
یه ۵ ولت داری که مرتبط هست با پایه اول سوکت هارد
یه ۳.۳ ولت داری که مرتبط هست با پایه ۸ آی سی فلش
یه ۱ تا ۱.۵ ولت مرتبط با رم (مثبت خازن اس ام دی بزرگتر نزدیک رم)
حدود ۱.۸ هم پردازنده

حالا تو این مرحله، پردازنده های تصویر هیچ

این ولتاژها را با دقت اعمال کن و شورتی های مدار (معمولا دیود زنر یا خازن اس ام دی) را رفع کن، اگر روشن شد بعد اقدام به تعویض قطعات کن و اگر روشن نشد یا پردازنده داغ کرد که مرخصه.



[mr-ha]

سلام قسمتهایی که نیاز دارید علامت بزنید من براتون عکس میفرستم فقط اگر بک اپ از ای سی فلش گرفتین من نیاز دارم

سلام شرمنده یه مدتی شدیدا درگیر بودم
تو همین چند روز برم دفتر فایل بکاپ میگیرم میفرستم خدمتتون



[mr-ha]

به نظرم سلف ها را بردار و بعد از شناسایی مقدار ولتاژ هر کدام، ولتاژ خارجی بده ببین اصلا پردازنده سالمه یا نه.
یه ۵ ولت داری که مرتبط هست با پایه اول سوکت هارد
یه ۳.۳ ولت داری که مرتبط هست با پایه ۸ آی سی فلش
یه ۱ تا ۱.۵ ولت مرتبط با رم (مثبت خازن اس ام دی بزرگتر نزدیک رم)
حدود ۱.۸ هم پردازنده

حالا تو این مرحله، پردازنده های تصویر هیچ

این ولتاژها را با دقت اعمال کن و شورتی های مدار (معمولا دیود زنر یا خازن اس ام دی) را رفع کن، اگر روشن شد بعد اقدام به تعویض قطعات کن و اگر روشن نشد یا پردازنده داغ کرد که مرخصه.

ممنون از پاسخگویی
ارره فکر خوبیه،حتما این کار انجام میدم و نتیجه شو همینجا اعلام میکنم
