نداشتن خروجی vga دی وی آر ورتینا

[surna]

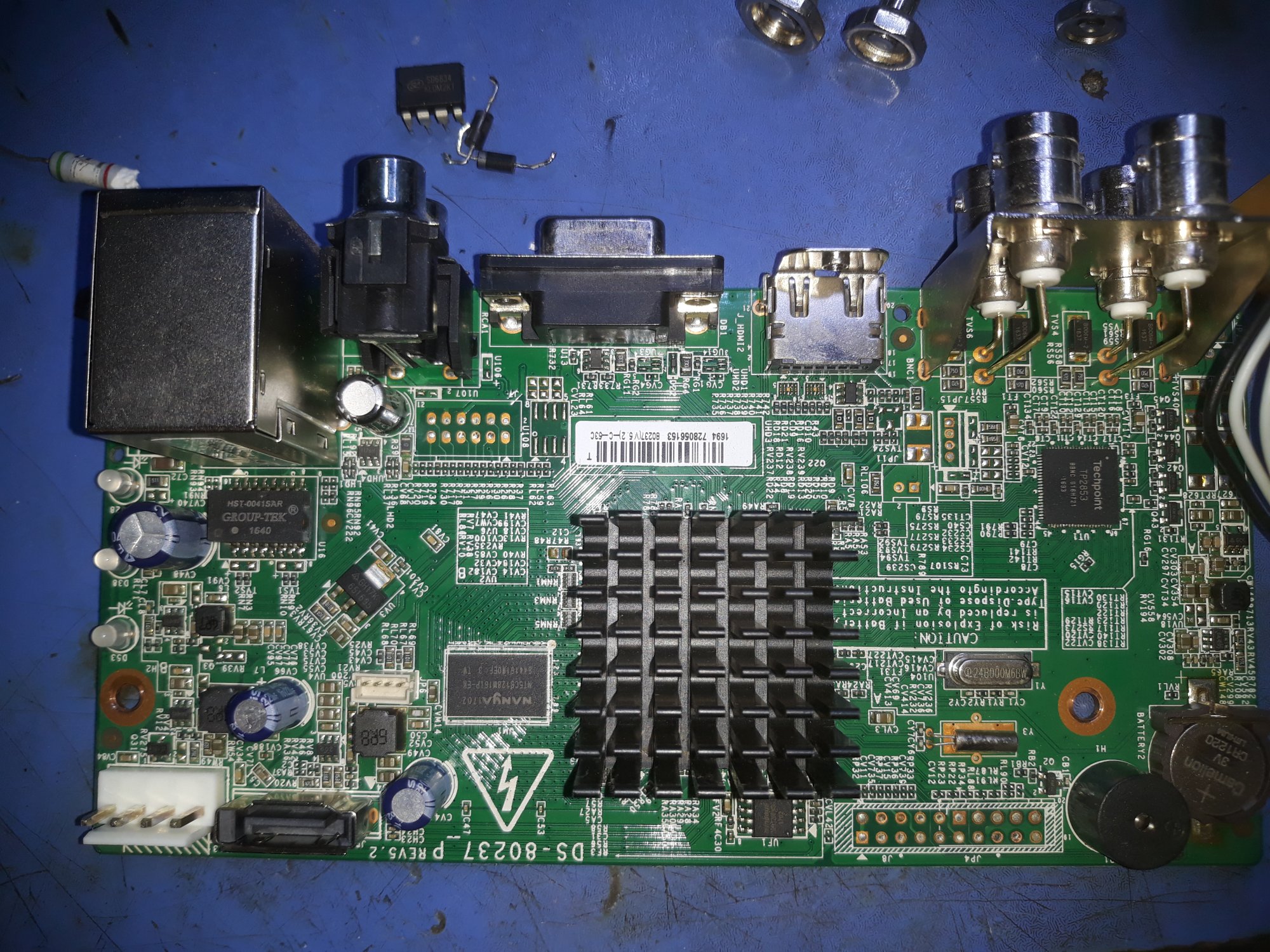

یه دی وی آر ورتینا اومده تصویر خروجی hdmi رو داره ولی خروجی vga رو نداره.
موفع روشن شدن یه لحظه خروجی vga تصویر سیاه میاد و دیگه چیزی نشون نمیده.
در این زمان تصویر hdmi مشکلی نداره و تو تنظیمات هم درست هست.
ممنون میشم کمک و راهنمایی کنید.

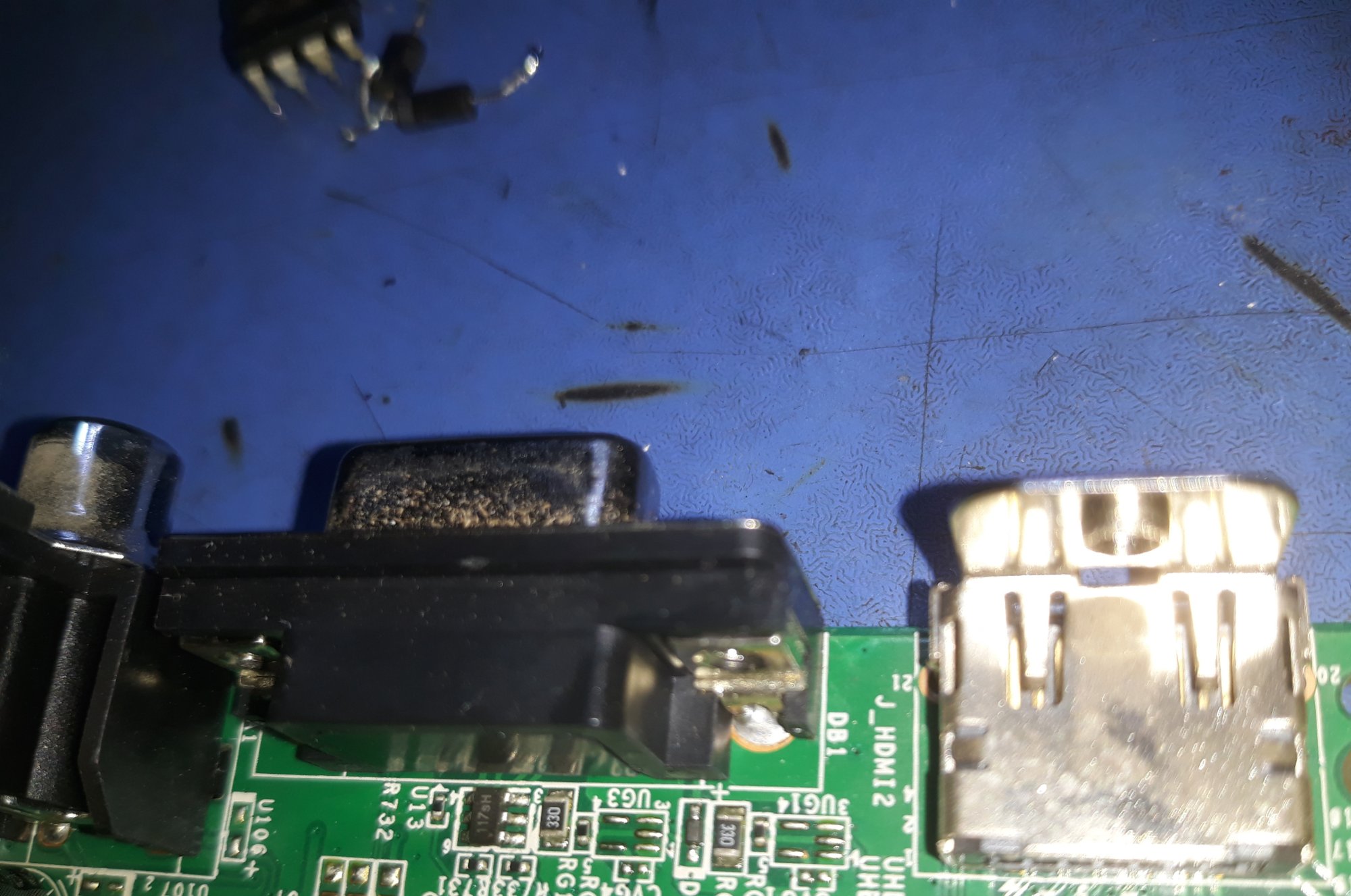

خودم شک دارم به آی سی پشت سوکت vga که پایه های سوکت به این رفته ولی پارت نامبرش رو پیدا نکردم.
کد روش 117sH هست



[poya22]

درود ایسی نیست دیود esd است بردارید فعلا



[surna]

درود ایسی نیست دیود esd است بردارید فعلا

بر دارم مشکل حل میشه
بعد جاش چی بزارم
اگه نزارم مشکلی پیش میاد
ممنون



[surna]

بر دارم مشکل حل میشه
بعد جاش چی بزارم
اگه نزارم مشکلی پیش میاد
ممنون

استاد جواب بنده رو میدین بعدکدوم فروشگاه میتونم تهیه کنم چون گشتم ولی پیدا نکردم.
یه سوال دیگه شماره پارت که شما معرفی کردین با قطعه رو برد فرق داره.
ممنون میشم بگین چه تفاوت هایی دارن
ممنون



[infoshinfo]

استاد جواب بنده رو میدین بعدکدوم فروشگاه میتونم تهیه کنم چون گشتم ولی پیدا نکردم.
یه سوال دیگه شماره پارت که شما معرفی کردین با قطعه رو برد فرق داره.
ممنون میشم بگین چه تفاوت هایی دارن
ممنون

سلام
این قطعه یه دیود حفاظتی هست که از ورود ولتاژ‌های گذرا جلوگیری میکنه. نبود اون برای تست مشکل نداره. اینکه استاد ایرانی فرمودند فعلا بردارید؛ دلیلش اینه که از سلامت قطعه مطمئن بشید.

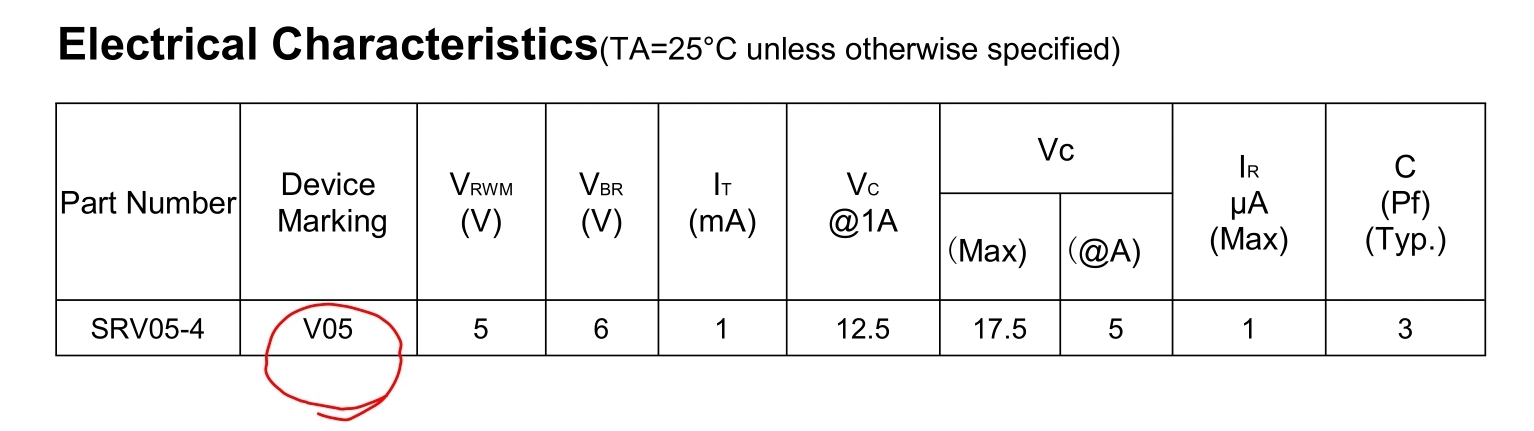

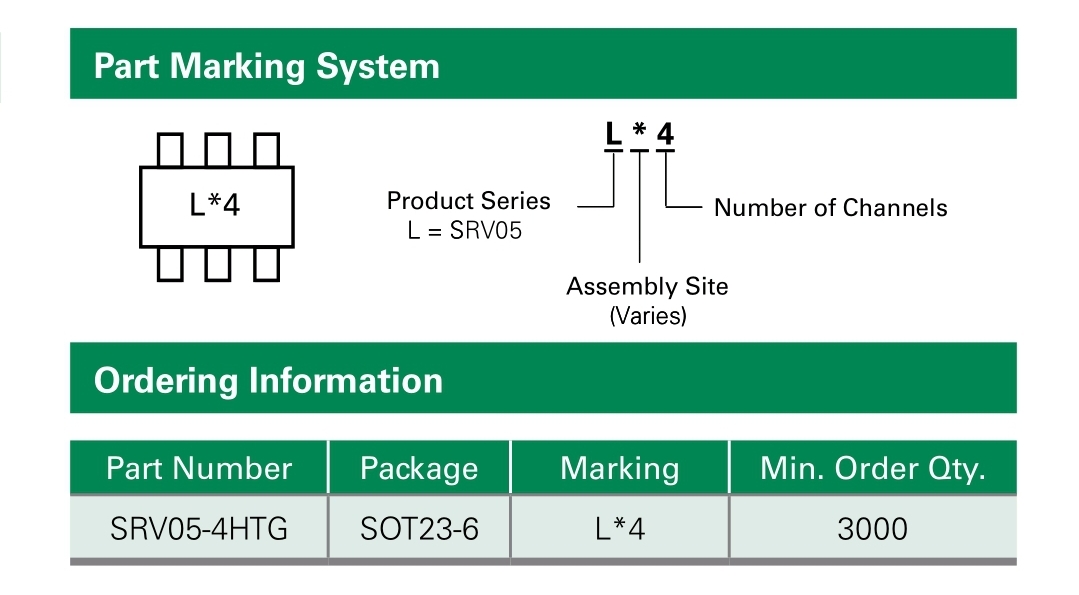

ضمن اینکه قطعات SMD با پارت نامبر ثابت اما با کدهای مختلفی توی بازار هست و از لحاظ تفاوت کد نگرانی نداشته باشید. (۲ نمونه با کد‌های مختلف پیوست شد)

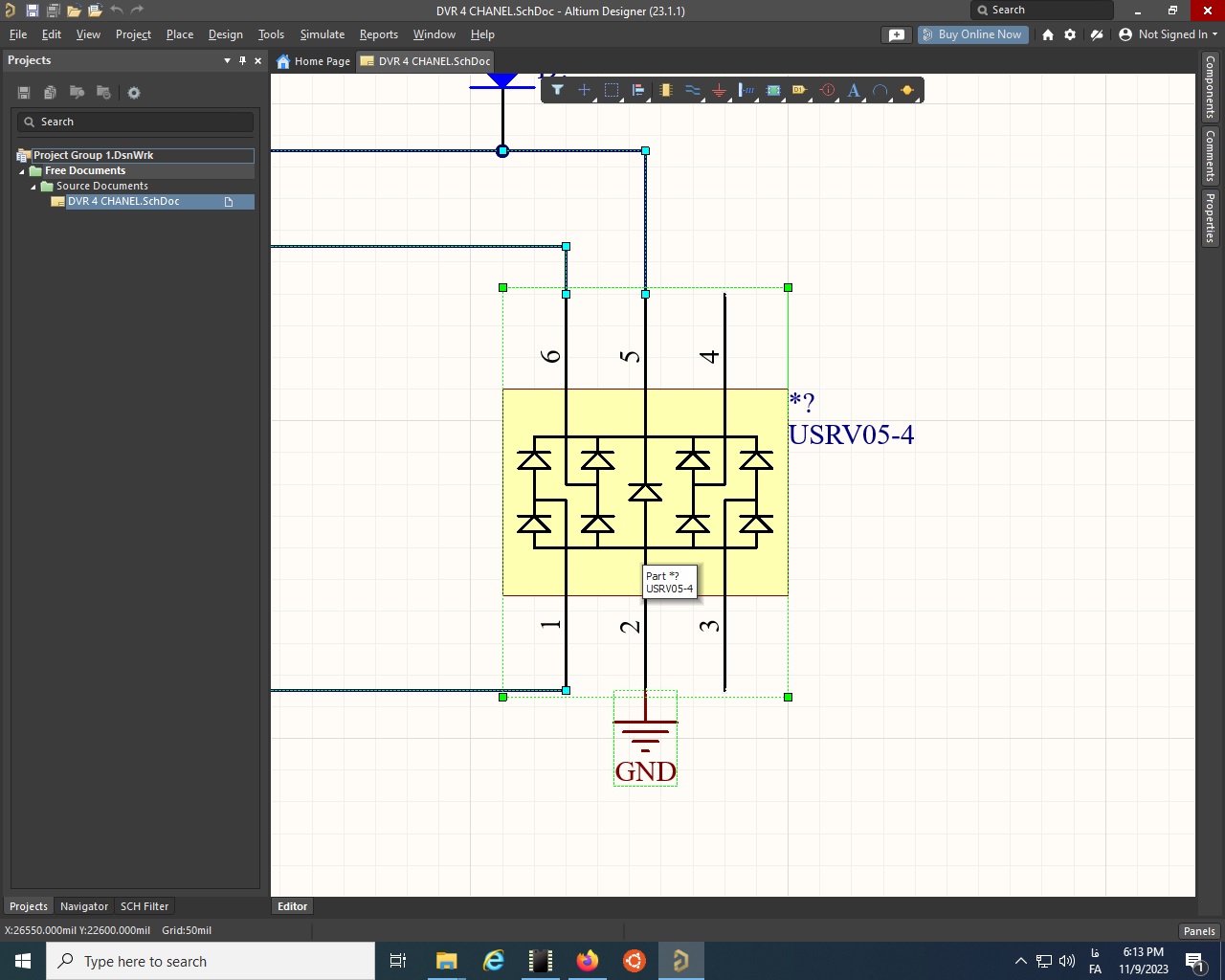

درثانی، همانطور که استاد در شماتیک نشان دادن، این قطعه با پارت‌نامبر SRV05-4 تو بازار خودمون هست و فروشگاه‌هایی مثل اسکای‌تک موجود دارن



[surna]

درود ایسی نیست دیود esd است بردارید فعلا

درود
مشکل برطرف نشد استاد.
به نظرتون سی پی یو مشکل داره
در ضمن پایه ۱ و ۳ و ۴ و ۶ نسبت به بدنه ۸۵ اهم نشون میده بدون بودن اون قطعه دیود شش پایه.



[poya22]

بدونه دیدن شکل موجها هیچ نظری نمیتوانم داشته باشم

خروجی پایه های کانکتور vga در dvr به شکل زیر است

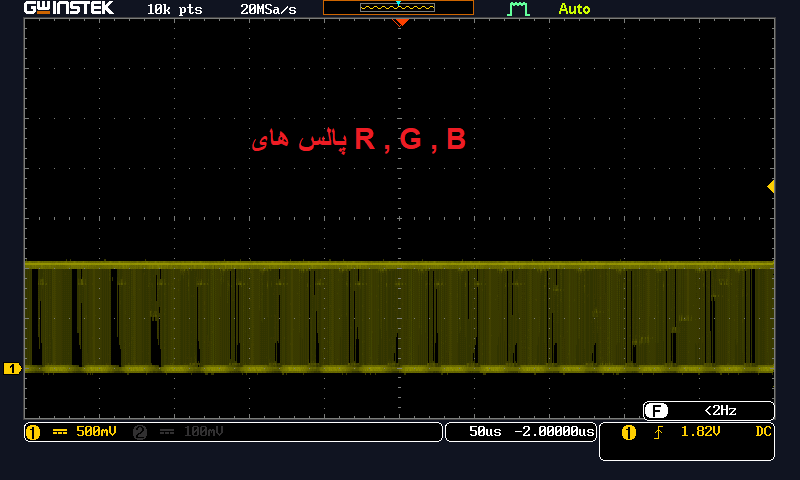

1و2و3 خروجی R G B هست که معمولا باید 75 اهم نسبت به زمین باشند (امپدانس)

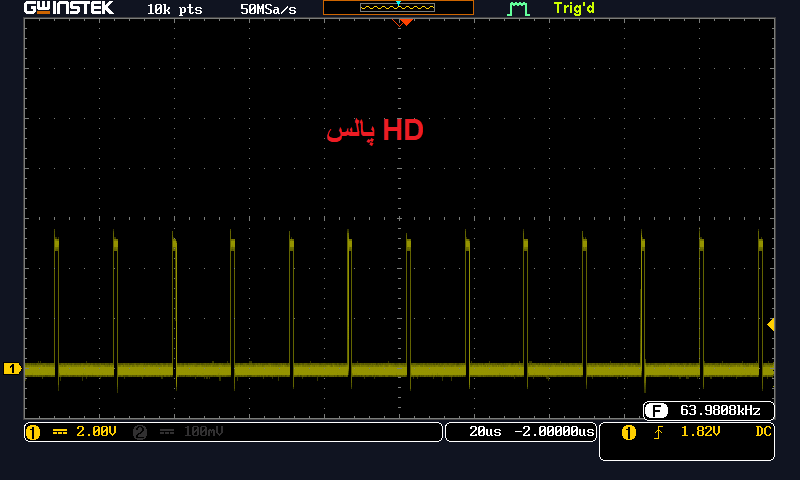

13 پالس HD

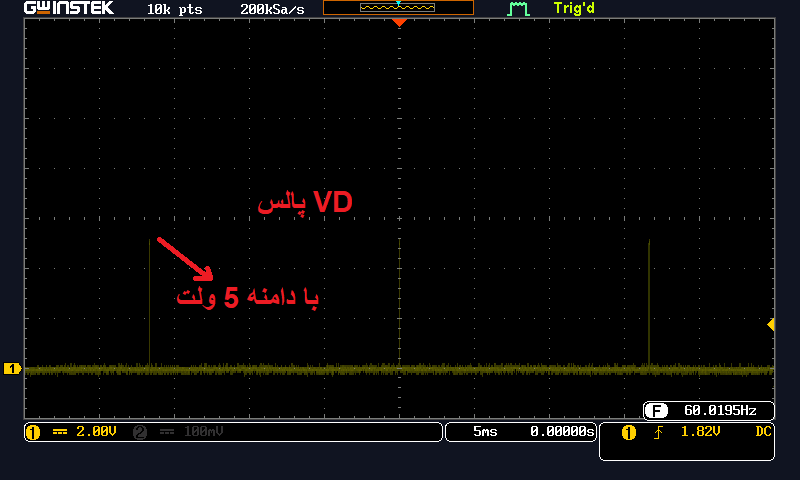

14 پاس VD
پایه های 13 و 14 هم مستقیم از CPU هست و مقاومتی با زمین ندارد

اگر HD و VD باشد ولی RGB نباشد تصویر هست و سیاه رنگ است
اگر در هر شرایطی یکی از پالس های HD و VD نباشد تصویر ندارید



[surna]

بدونه دیدن شکل موجها هیچ نظری نمیتوانم داشته باشم

خروجی پایه های کانکتور vga در dvr به شکل زیر است
1و2و3 خروجی R G B هست که معمولا باید 75 اهم نسبت به زمین باشند (امپدانس)
13 پالس HD
14 پاس VD
پایه های 13 و 14 هم مستقیم از CPU هست و مقاومتی با زمین ندارد

اگر HD و VD باشد ولی RGB نباشد تصویر هست و سیاه رنگ است
اگر در هر شرایطی یکی از پالس های HD و VD نباشد تصویر ندارید

مشاهده فایل‌پیوست 208458مشاهده فایل‌پیوست 208459مشاهده فایل‌پیوست 208460

استاد ممنون از وقت و پاسخگویی تون.
شرمنده اسکوپ ندارم ببینم
راهی دیگه هست که بتونم چک کنم پالس های HD و VD.
مثلا ولتاژ گیری؟
آیا میتونم rgb رو تک به تک با وروی av تلویزیون تست کنم .
خروجی rgb رو به کامپک تلویزیون وصل میکنم جدا جدا فقط یه لحظه تصویر سیاه میده و دیگه قطع میشه.
چون کابل آماده vga به کامپک نداشتم اینجوری تست کردم.
چون قبلا روی سی دی ها که به تلویزیون میخاستیم وصل کنیم هر کدوم از فیش ها رو وصل میکردیم تصویر سیاه و سفید لااقل تا زمانی که هر سه تا فیش تصویر وصل بشه رو میداد.ولی تو این دستگاه نمیده.
شاید من اشتباه میکنم.
در ضمن طبق عکس شما در دو پالس های HD و VD ضاهرا باید یه ولتاژ ۲ ولت و ۵ ولت خروجی بده دستگاه که با ولتاژ گیری بنده هیچ ولتاژی نمیده.

این کارایی بود که الان انجام دادم
بازم ممنون



[poya22]

خروجی rgb رو به کامپک تلویزیون وصل میکنم جدا جدا فقط یه لحظه تصویر سیاه میده و دیگه قطع میشه.

احتمال زیاد هست که سیگنال rgb باشد

در ضمن طبق عکس شما در دو پالس های HD و VD ضاهرا باید یه ولتاژ ۲ ولت و ۵ ولت خروجی بده دستگاه که با ولتاژ گیری بنده هیچ ولتاژی نمیده.

نباید ولتاژ dc روی ولتمتر باشد چون عرض پالس بالا نسبت به عرض پایین خیلی کم است (اگر عرض پالس بالا و عرض پالس پایین یکی باشد یعنی مربعی باشد و فرکانس هم کم باشد ولتمتر نصف ولتاژ پیک را نشان میدهد )duty cycle =50
پالسهای hd ,vd معمولا با یک مقاومت 10 اهم با خروجی cpu سری میشود انها را پیدا و بررسی کنید و همچنین از یک دیود esr هم برای محافظت استفاده میکنند همان دیود 6 پایه شاید زیر برد باشد اگر بود ان را هم فعلا بردارید اگر مشکل رفع شد باید حتما جای گزین کنید.

تصویر سیاه هست یا هیچ تصویر ی ندارید؟؟؟؟؟؟؟



ولتمتر را روی AC قرار دهید بجز پایه HD باید حدود 0.020 ولت نمایش دهد .یا با یک دستگاه دیگر مقایسه کنید

مشکل اصلی از اداپتور دوربین ها بوده بدنه دستگاه از طریق دوربینها برق دار شده و جریان زیادی بین خروجی VGA و مونیتور ایجاد شده که گاهی باعث میشود که فقط دیودهای محافظ بسوزد و گاهی خروجی از CPU بسوزد



[surna]

احتمال زیاد هست که سیگنال rgb باشد

نباید ولتاژ dc روی ولتمتر باشد چون عرض پالس بالا نسبت به عرض پایین خیلی کم است (اگر عرض پالس بالا و عرض پالس پایین یکی باشد یعنی مربعی باشد و فرکانس هم کم باشد ولتمتر نصف ولتاژ پیک را نشان میدهد )duty cycle =50
پالسهای hd ,vd معمولا با یک مقاومت 10 اهم با خروجی cpu سری میشود انها را پیدا و بررسی کنید و همچنین از یک دیود esr هم برای محافظت استفاده میکنند همان دیود 6 پایه شاید زیر برد باشد اگر بود ان را هم فعلا بردارید اگر مشکل رفع شد باید حتما جای گزین کنید.

تصویر سیاه هست یا هیچ تصویر ی ندارید؟؟؟؟؟؟؟



ولتمتر را روی AC قرار دهید بجز پایه HD باید حدود 0.020 ولت نمایش دهد .یا با یک دستگاه دیگر مقایسه کنید

مشکل اصلی از اداپتور دوربین ها بوده بدنه دستگاه از طریق دوربینها برق دار شده و جریان زیادی بین خروجی VGA و مونیتور ایجاد شده که گاهی باعث میشود که فقط دیودهای محافظ بسوزد و گاهی خروجی از CPU بسوزد

درود
گفتم که دیود شش پایه رو برداشتم ولی تصویر نداد.
دیود هم در بیرون مدار هیچ گونه شورتی نداشت.
پایه های پالس با دو مقاومت ۳۳ اهم وصل هست که سالمه.

درضمن آداپتور فابریکی دستگاه بود و اینم دستگاه مثلا برند هایک ویژن هست.

تعجبم که چرا دیود محافظ عمل نکرد و نسوخت طبق وظیفه ای که داشته.

ضاهرا cpu رفته به نظرم شاید اشتباه کنم.

در ضمن دوربین ها هم هر کدوم آداپتور جدا دارن و اصلا آداپتور مرکزی وصل نمیکنم.

بازم ممنون از توجه و زحمت پاسخ دادن
